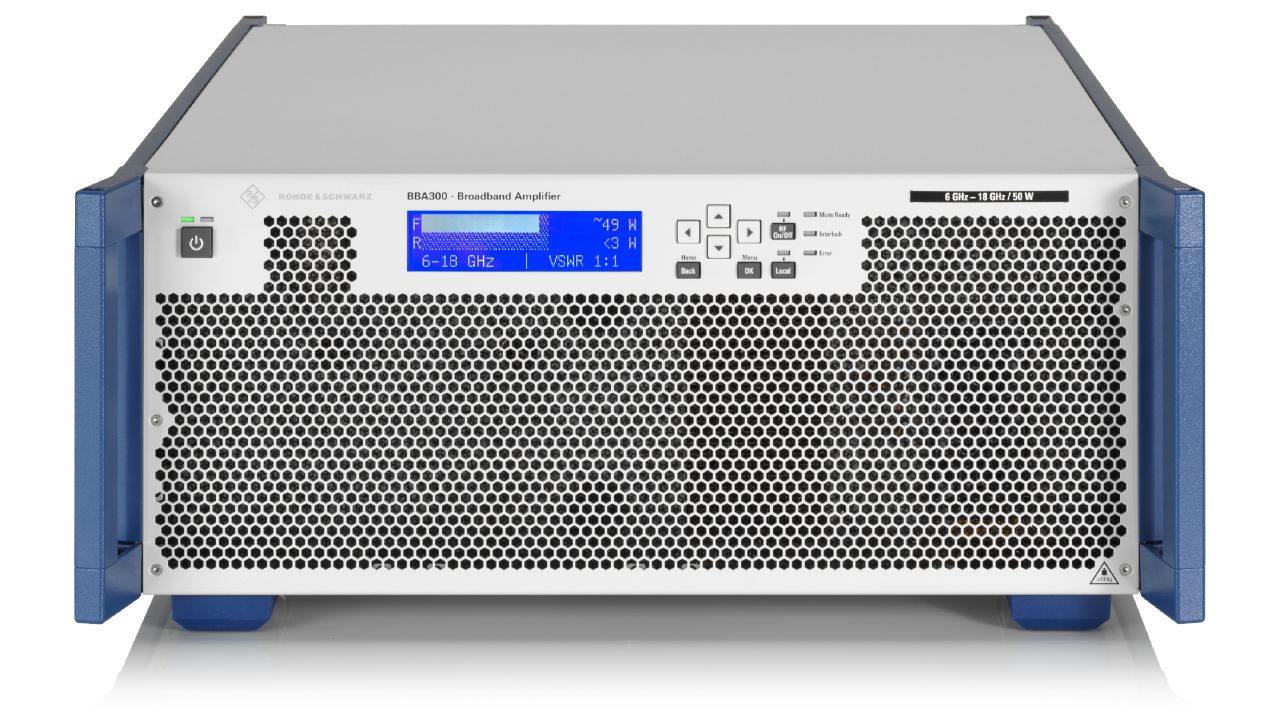

R&S®BBA300是一款可靠的紧凑型超宽带放大器，频率范围为380MHz至18GHz，1dB压缩点射频输出功率高达300W，可用于EMC、产品验证和OTA共存等严格的测试环境。

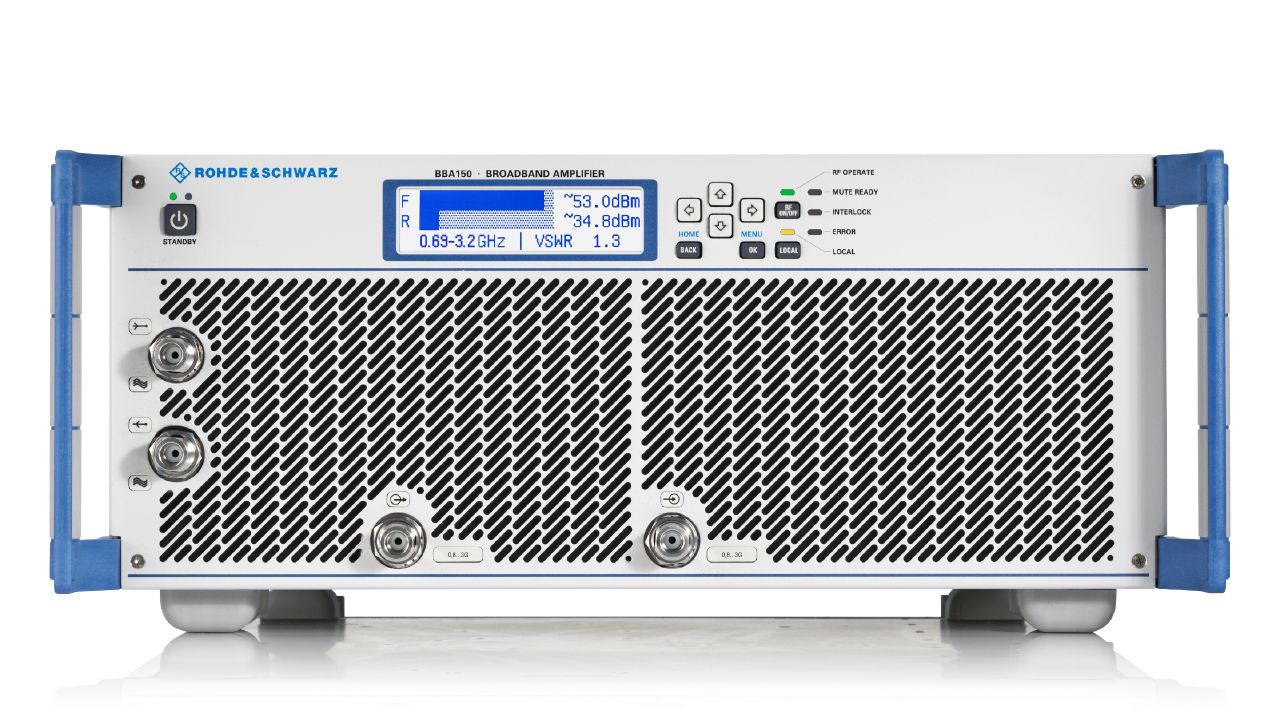

R&S®BBA150宽带放大器坚固耐用并适用于EMC应用，频率范围介于4kHz至6GHz，1dB压缩点射频输出功率高达3000W。
- «
- 1
- »
SAM100 2GHz至20GHz系统放大器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
SAM100 系统放大器
R&S®SAM100 是罗德与施瓦茨的系统放大器。官方目录位于「放大器 / 系统放大器」。官方标称频率范围：2 GHz至20GHz, instantaneously。官方技术指标共 19 组、47 项，详见「详细指标」。
产品简介

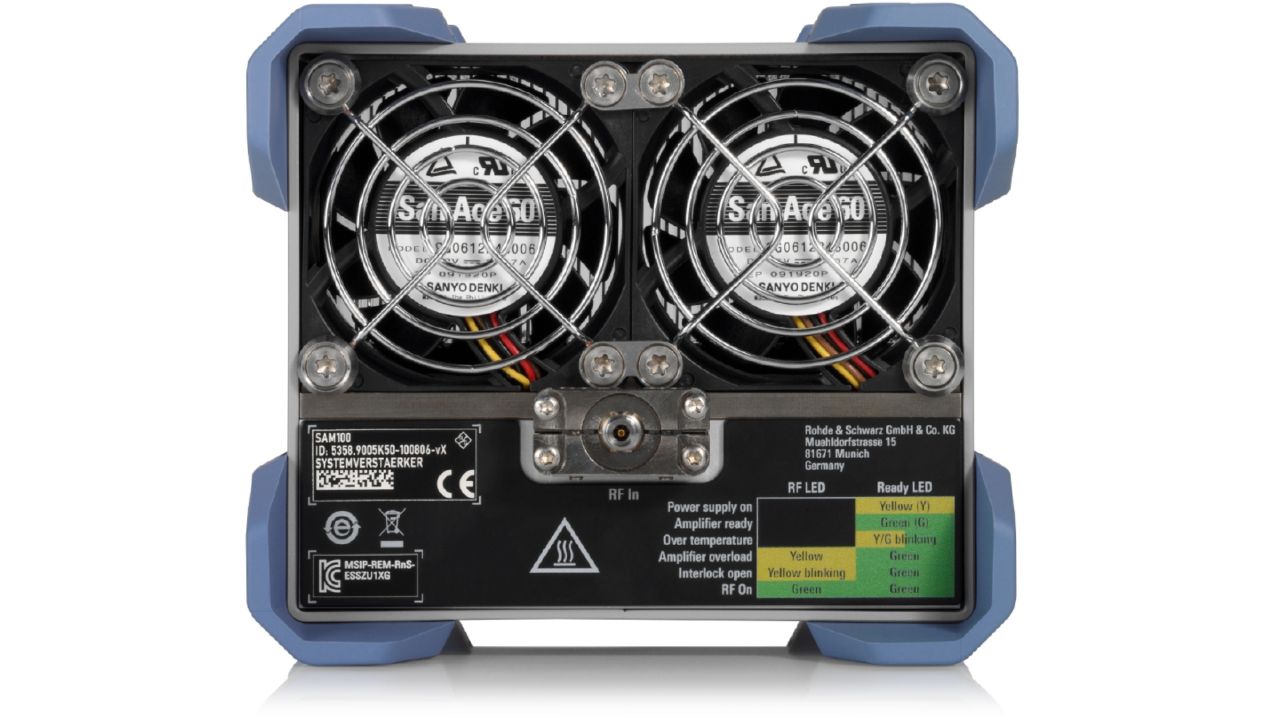

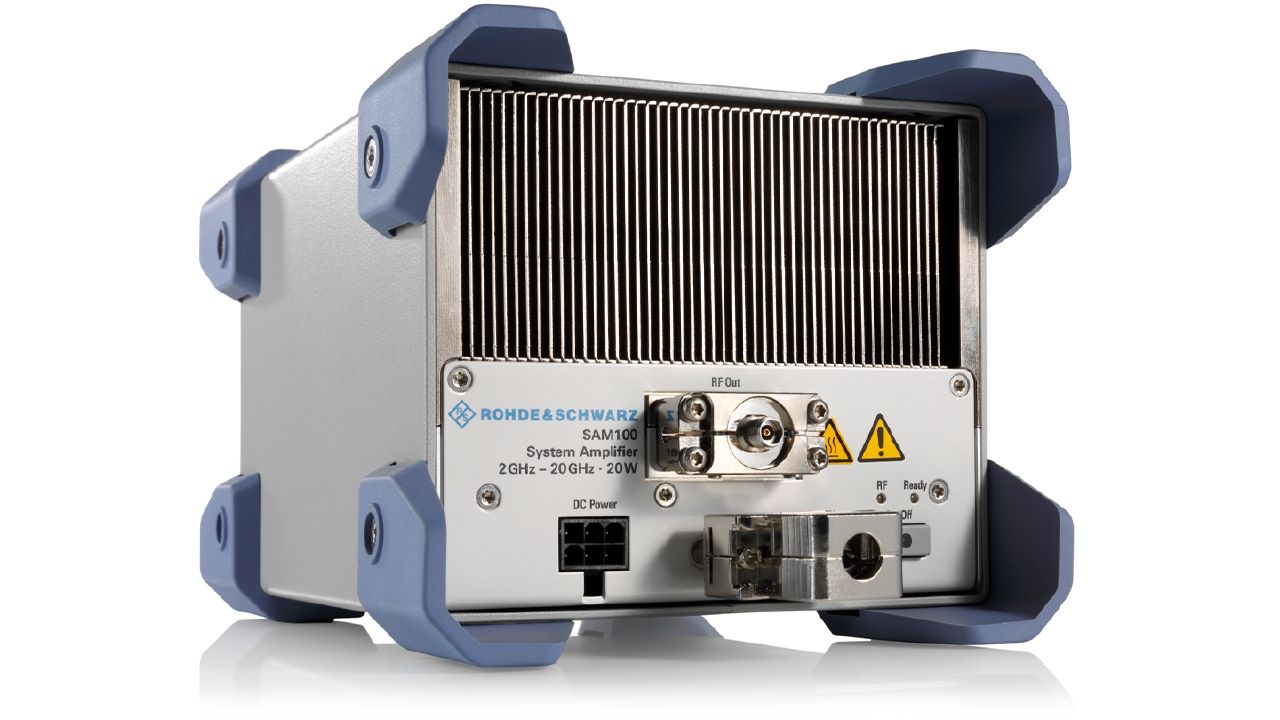

R&S®SAM100 系统放大器是一种超宽带固态微波放大器，在 2 GHz 至 20 GHz 的频率范围内具有出色的线性度和噪声特性。
官方公布的主要指标：频率范围 2 GHz至20GHz, instantaneously；噪声系数 < 8.0 dB (nom.)；environmental conditions, aging , wear and tear.；Nominal output power 20 W (43 dBm)；Nominal output load 50 Ω。
官方公布的产品型号：SAM100、DC0、V。
核心参数
• 频率范围：2 GHz至20GHz, instantaneously
• 噪声系数：< 8.0 dB (nom.)
• environmental conditions, aging：, wear and tear.
• Nominal output power：20 W (43 dBm)
• Nominal output load：50 Ω
• 增益：at 15GHz ｜ 47 dB (nom.)
• Gain flatness：± 4.5 dB
• 谐波：at 1 dB compression output power ｜ < -20 dBc
产品型号
• 官方型号：SAM100、DC0、V
资源下载
详细指标请见 SAM100 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
SAM100 系统放大器 详细指标
R&S®SAM100 是罗德与施瓦茨的系统放大器。官方目录位于「放大器 / 系统放大器」。官方标称频率范围：2 GHz至20GHz, instantaneously。官方技术指标共 19 组、47 项，详见「详细指标」。
以下为 R&S®SAM100 的官方技术指标，共 19 个指标组、47 项。
参数名以行业通用中文术语为主（其中 34 项保留官方规格书原文），数值与单位保留官方规格书原样。
CONTENTS
• RoHS Europe, Directive 2011/65/EU: Equipment category 9, fulfilled without any exceptions.
WEEE Europe, Directive 2002/96/EC:
• households. Separate collection necessary. Ask Rohde & Schwarz representatives about recovery.
Uncertainties
• environmental conditions, aging：, wear and tear.
RF specifications
• 频率范围：2 GHz至20GHz, instantaneously
• Nominal output power：20 W (43 dBm)
• Nominal output load：50 Ω
• Output power (Psat)：2 GHz至3GHz min. 17 W (42.3 dBm) 3 GHz至4.5GHz min. 26 W (44.1 dBm) 4.5 GHz至8GHz min. 20 W (43 dBm) 8 GHz至13.5GHz min. 15 W (41.8 dBm) 13.5 GHz至19.5GHz min. 10 W (40.0 dBm) 19.5 GHz至20GHz min. 9 W (39.5 dBm)
• (P1dB)：3 GHz至4.5GHz min. 12 W (40.8 dBm) 4.5 GHz至6GHz min. 10 W (40.0 dBm) 6 GHz至10GHz min. 8 W (39.0 dBm) 10 GHz至14.6GHz min. 6 W (37.8 dBm) 14.6 GHz至16.2GHz min. 4 W (36.1 dBm) 16.2 GHz至19.5GHz min. 6 W (37.8 dBm) 19.5 GHz至20GHz min. 5 W (37.0 dBm)
• 增益：at 15GHz ｜ 47 dB (nom.)
• Gain flatness：± 4.5 dB
• 噪声系数：< 8.0 dB (nom.)
• 谐波：at 1 dB compression output power ｜ < -20 dBc
• at 1 dB compression output power - 3 dB：< -25 dBc
• Spurious：carrier offset > 100kHz, ｜ 80 dBc (nom.),
• depending on AC adapter：max. -70 dBc
• at VSWR > 2:1：continuous, with gradual foldback of
impedance
• Output mismatch protection, VSWR：100 %, without damage
输入
• Nominal input load：50 Ω
• Input level：at nominal output power ｜ 4 dBm
• Input VSWR：at 50 Ω max. 2:1
• Maximum input level：RF cable ｜ +15 dBm
连接器
• RF input：front panel ｜ 2.92 mm/3.5 mm female
• RF output：rear panel ｜ 2.92 mm/3.5 mm female
Remote control and user interface
• Remote control connector：9-pin D-Sub plug (digital I/O)
• Local LED display：ready LED, RF LED
Electrical specifications
• AC supply voltage
• low-temperature connector and country-：50 Hz至60Hz ± 6 %
specific plugs
• Rated current：at 110 V ｜ 3.0 A
• at 230 V：1.5 A
• Rated power：RFcw = 20 W (RMS), VSWR = 1 ｜ 330 VA
Environmental conditions
• storage temperature range：20 °C to +70 °C
• 湿度：+25 °C/+40 °C cyclic, 95 % relative
humidity, without condensation
• Altitude：operating altitude up至2000 m
• storage altitude：up至4600 m
Mechanical specifications
• models：> 55 Hz至150Hz, 0.5 g acceleration,
in line with EN 60068-2-6
• vibration, random：effective acceleration ≤ 1.2 g, 10 Hz至300Hz, 0.003 g2/Hz acceleration spectral density,
in line with EN 60068-2-64
• shock：18 sawtooth shocks, each 40 g in 11 ms,
一般数据
• integrable in PXI frame：(4.8 in × 3.9 in × 5.9 in)
• 重量：without external power supply ｜ 3 kg (6.6 lb)
基本单元
• Designation：Type Configuration No.
Required extras
• Adapter 2.92 mm：SAM-B102 ｜ 5358.2900.02
• Adapter 3.5 mm：SAM-B103 ｜ 5358.2900.03
• Desktop kit：ZR-SAM-D ｜ 5358.2930.02
• Frame mounting kit：ZR-SAM-R ｜ 5358.2923.02
• Option

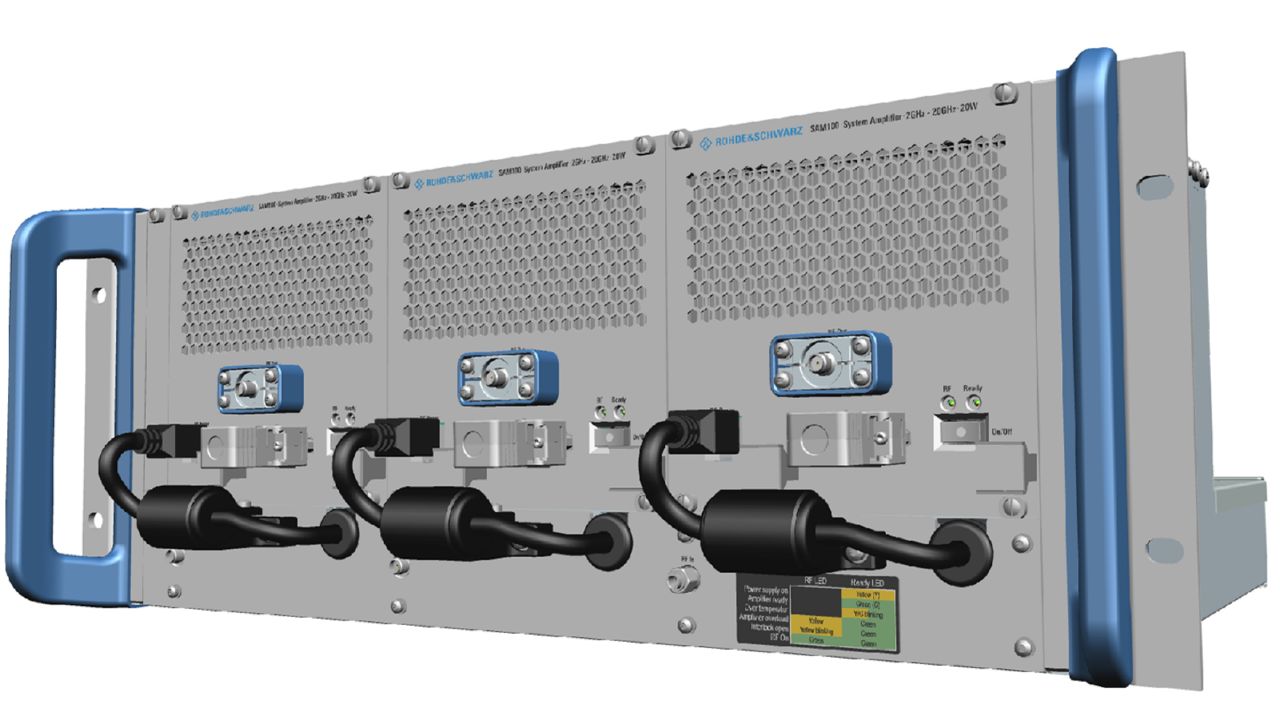

• 19" frame for up to 3 × R&S®SAM：ZR-SAM-F ｜ 5358.2917.02
sales and service network with locations in more than
• 70 countries.
型号与选件
• 官方型号：SAM100、DC0、V
指标整理自官方文件：SAM100_dat-sw_en_3609-2123-22_v0101.pdf
