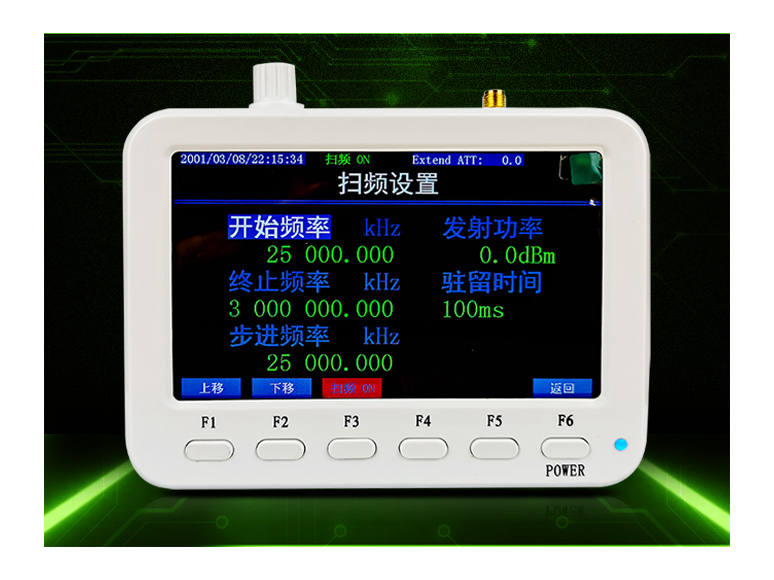

5英寸大显示屏、小巧便携易操作、内置锂电池续航9小时信号频率范围25MHz～3GHz，功率动态范围-41.5dBm ～15dBm（参考值）单频点输出：信号频率，25MHz～3GHz；信号功率：-41.5dBm ～ 15dBm（参考值）（信号频率与信号功率可调）扫频输出：100ms/1s/10s 间隔，起始频率、停止频率、步进频率、发射功率可调；跳频输出：100ms/1s/10s 间隔，起始频率、停止频率、发射功率可调；斜坡输出：100ms/1s/10s 间隔，起始频率、起始功率、结束功率可调；脉冲输出：脉冲时间（可调时间为2000us起），起始频率、脉冲宽度、发射功率可调(频率可调持续时间为20us起)；扫频输出：100ms/1s/10s 间隔，起始频率、停止频率、步进频率、发射功率可调。
a)工作频率：0.05GHz～2.15GHz；b)具有4路射频信号的输入，选择1路输出功能；c)具有掉电保护/上电恢复(入网参数、输入输出通道选择)功能；d)具有本地VFD显示(工作状态、通信方式、通道选择、功率、设备型号/序号等)和屏保功能；e)具有入网参数(串口、网口、IP地址等)本地可设置功能；f)具有工作参数(通信方式、本地/遥控、通道选择等)本地控制功能；g)具有设备型号/序号或总体规定的设备唯一标识查询响应功能；h)具有全状态查询和响应功能；i)具有工作参数(遥控/本地、通道选择)可遥控功能；j)控制方式： 本地监控：VFD显示屏+按键； 远程遥控：RS232/RS485，RJ45；
同厂商产品

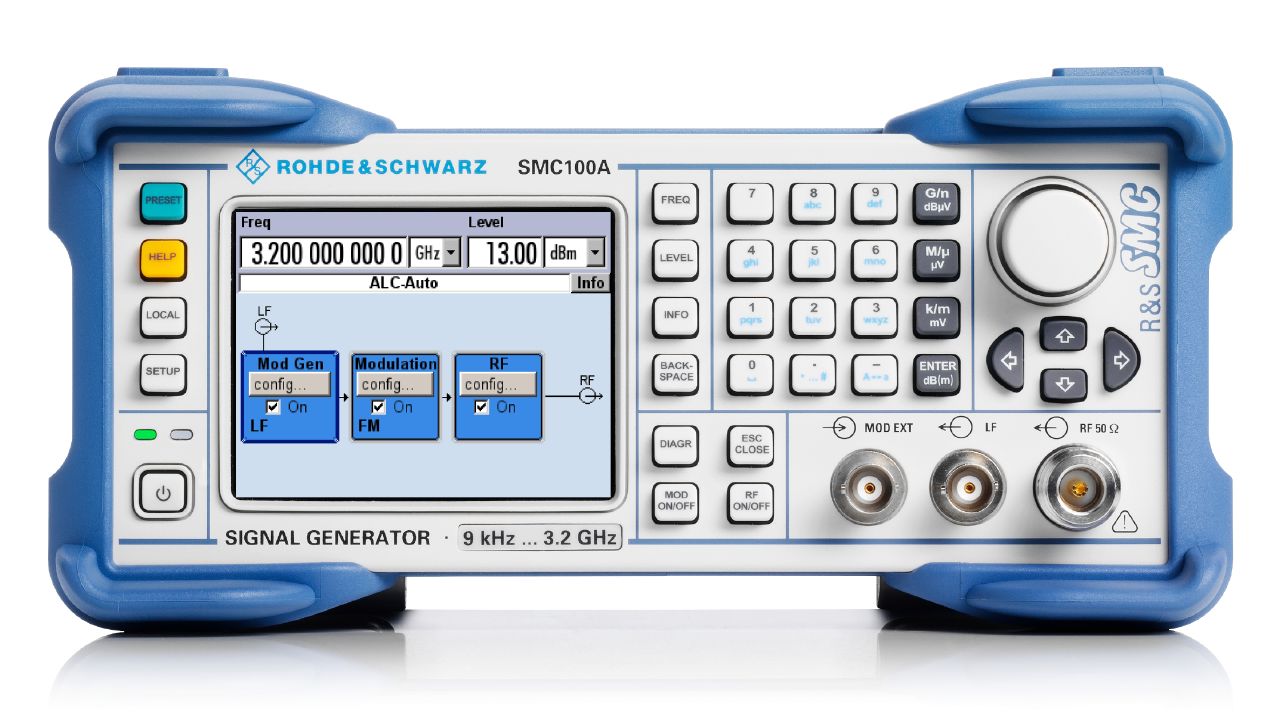

R&S®SMC100A模拟信号发生器价格实惠，在同类产品中尺寸最小、性价比最高。
R&S®SMB100B射频和微波信号发生器提供优越性能和多种功能，频率最高可达40GHz。
紧凑型多功能R&S®SMB100A微波信号发生器的频率最高为40GHz，具有优异的频谱纯度和高输出功率。
- «
- 1
- »
CLGD 47MHz至1218MHzDOCSIS 全频道负载信号发生器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

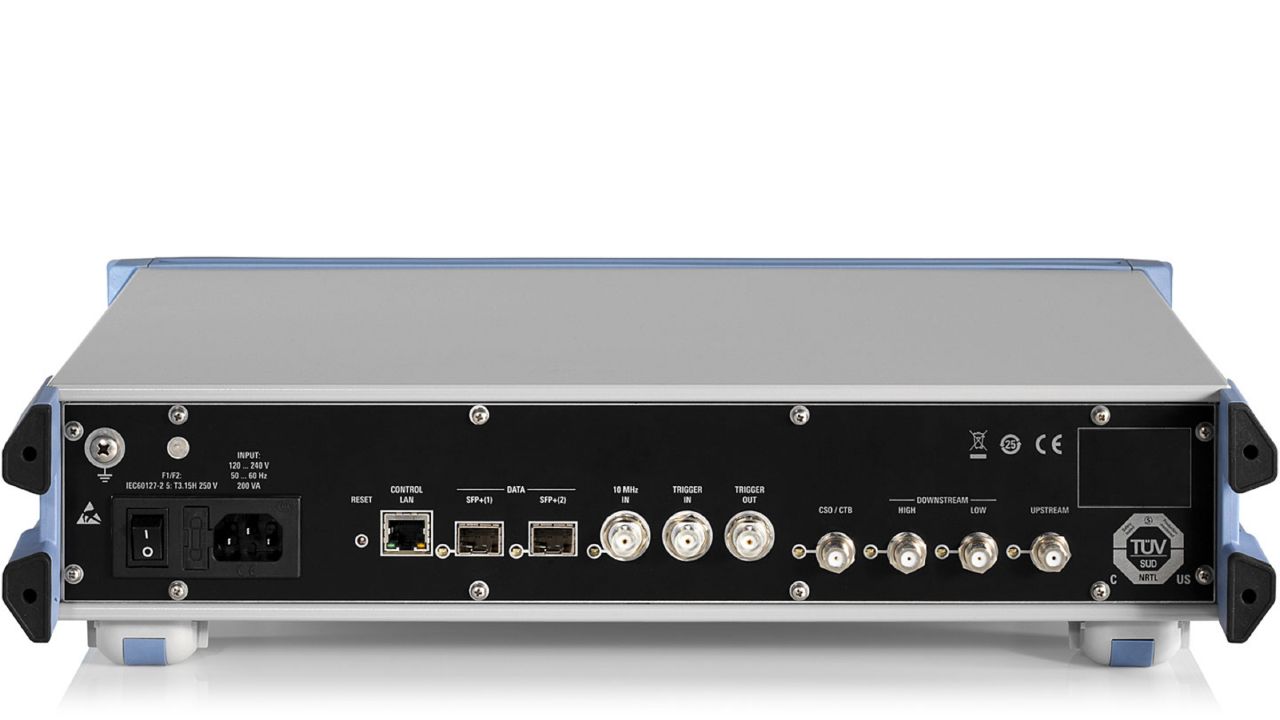

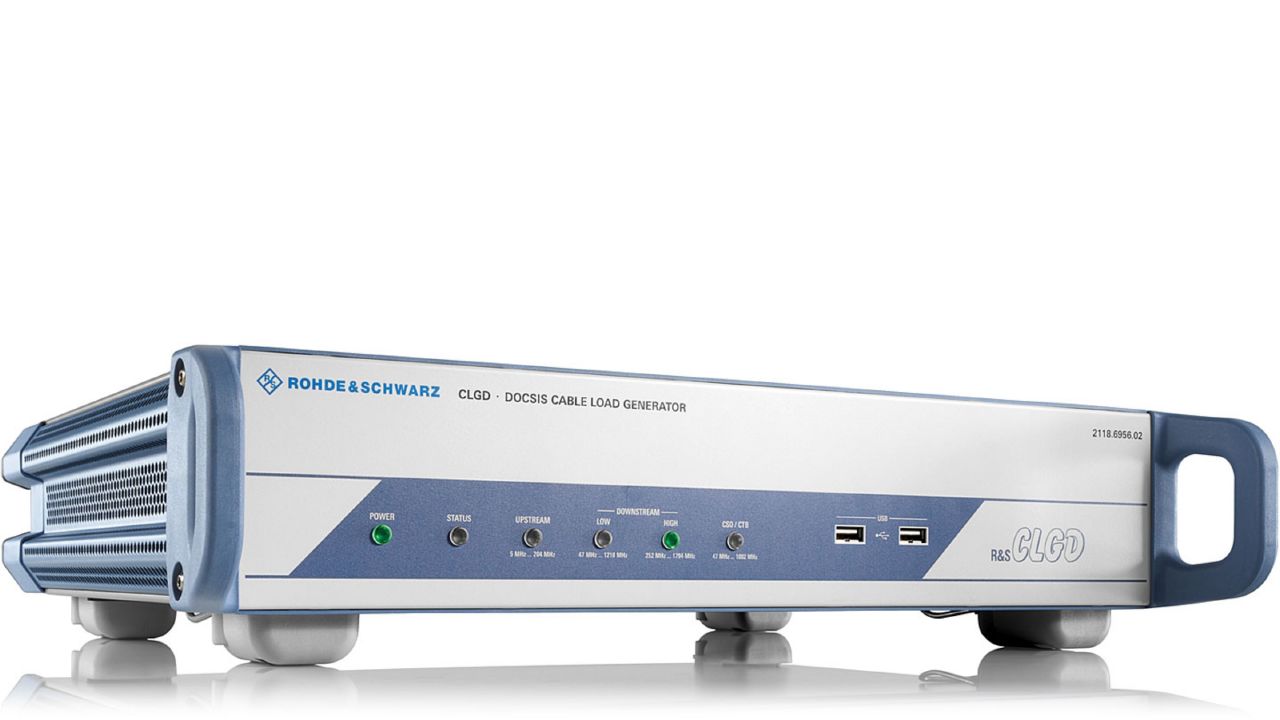

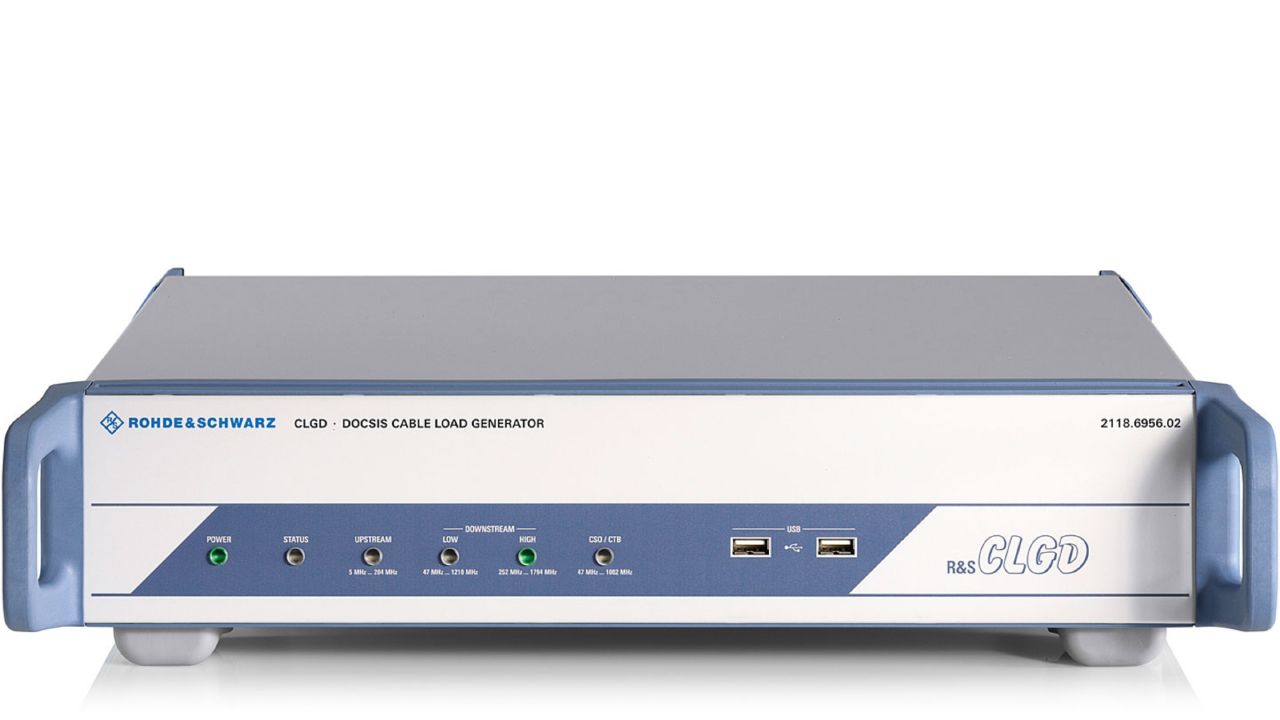

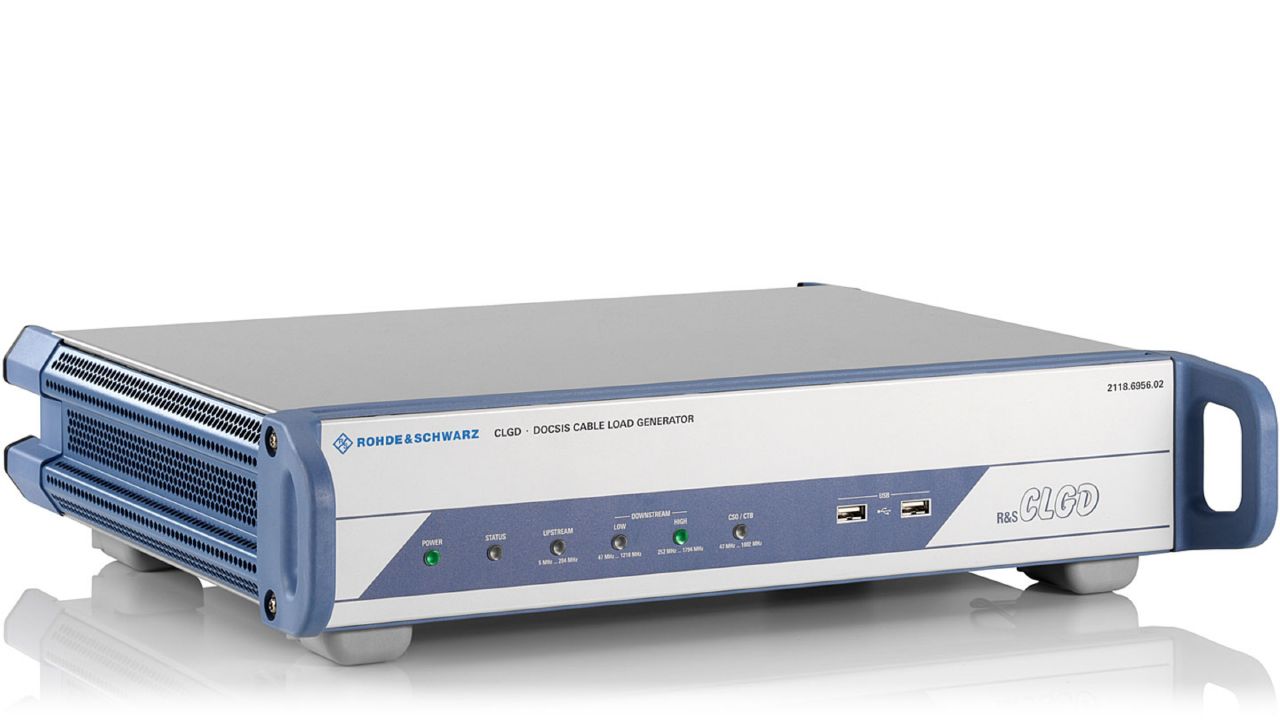

CLGD DOCSIS 全频道负载信号发生器
R&S®CLGD 是罗德与施瓦茨的 DOCSIS 全频道负载信号发生器。官方目录位于「信号发生器 / 广播电视信号发生器」。官方标称带宽：24 MHz至192MHz。官方技术指标共 79 组、267 项，详见「详细指标」。
产品简介
R&S®CLGD 是仿真有线电视网络全频道负载的多路信号发生器。
官方公布的主要指标：频率范围 47 MHz至1218MHz；频率 can be set as the frequency of the 0th；带宽 24 MHz至192MHz；with R&S®CLGD-K 47 MHz至1794MHz；Settable frequency range depends on selected mode。
官方公布的产品型号：CLGD、Bandwidth8、MHz、Bandwidth6、Bandwidth、NTSC6。
核心参数
• 频率范围：47 MHz至1218MHz
• 频率：can be set as the frequency of the 0th
• 带宽：24 MHz至192MHz
• with R&S®CLGD-K：47 MHz至1794MHz
• Settable frequency range：depends on selected mode
• Step size of setting：1Hz
• Setting range of sum level：12 dBmV to max. sum level
• 1 active channel：typ. ± 0.25 dB,
产品型号
• 官方型号：CLGD、Bandwidth8、MHz、Bandwidth6、Bandwidth、NTSC6
资源下载
详细指标请见 CLGD 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®CLGD 的官方技术指标，共 79 个指标组、267 项。
参数名以行业通用中文术语为主（其中 239 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• with R&S®CLGD-K：47 MHz至1794MHz
• Settable frequency range：depends on selected mode
(see Operating modes on page 11)
• Step size of setting：1Hz
Downstream output low
• Maximum sum level：1 active DOCSIS 3.1 channel 1 active J.83/A/B/C channel 2 active J.83/A/B/C channels 4 active J.83/A/B/C channels 158 active J.83/A/B/C channels ｜ 59 dBmV 62 dBmV 61 dBmV 60 dBmV 57 dBmV
• Setting range of sum level：12 dBmV to max. sum level
• Step size of setting：0.1 dB
• 1 active channel：typ. ± 0.25 dB,
max. ≤ ± 1.0 dB
• ≥ 2 active channels：max. ≤ ± 1.5 dB
Downstream output high
• Maximum sum level：1 active DOCSIS 3.1 channel 1 active J.83/A/B/C channel 2 active J.83/A/B/C channels 4 active J.83/A/B/C channels 158 active J.83/A/B/C channels ｜ 54 dBmV 56 dBmV 55 dBmV 54 dBmV 53 dBmV
• Setting range of sum level：12 dBmV to max. sum level
• Step size of setting：0.1 dB
• 1 active channel：typ. ± 0.25 dB,
max. ≤ ± 1.0 dB
• ≥ 2 active channels：max. ≤ ± 1.5 dB
Upstream output
• Maximum sum level：1 active DOCSIS 3.1 channel 1 active 6.4MHz DOCSIS 3.0 channel 2 active 6.4MHz DOCSIS 3.0 channels 4 active 6.4MHz DOCSIS 3.0 channels ｜ 59 dBmV 62 dBmV 61 dBmV 60 dBmV
• Setting range of sum level：12 dBmV to max. sum level
• Step size of setting：0.1 dB
• 1 active channel：typ. ± 0.25 dB,
max. ≤ ± 1.0 dB
• ≥ 2 active channels：max. ≤ ± 1.5 dB
CSO/CTB output
• Maximum sum level：1 active DOCSIS 3.1 channel 1 active J.83/A/B/C channel 2 active J.83/A/B/C channels 4 active J.83/A/B/C channels 158 active J.83/A/B/C channels ｜ 27 dBmV 30 dBmV 29 dBmV 28 dBmV 25 dBmV
• Setting range of sum level：12 dBmV至30 dBmV
• Step size of setting：0.1 dB
• Level uncertainty：at maximum level 1 active channel typ. ± 0.25 dB,
max. ≤ ± 1.0 dB
• ≥ 2 active channels：max. ≤ ± 1.5 dB
频谱纯度
• CSO/CTB：with CW carriers in 80 channels, at ｜ typ. 70 dB
ANSI/SCTE 161 2009
• SNR：with 157 active J.83/A/B/C channels 50 MHz至350MHz > 52 dB 350 MHz至700MHz > 51 dB 700 MHz至1000MHz > 50 dB
• Spurious：50 MHz至1000MHz 1000 MHz至1218MHz ｜ ≤ -63 dBc ≤ -59 dBc
• Single-sideband phase noise：1 kHz至10kHz 10 kHz至100kHz 100 kHz至1MHz 1 MHz至10MHz 10 MHz至100MHz ｜ ≤ -56 dBc ≤ -60 dBc ≤ -68 dBc ≤ -70 dBc ≤ -61 dBc
DOCSIS 3.1
• Modulation：COFDM
• 带宽：24 MHz至192MHz
subcarriers
• 频率：can be set as the frequency of the 0th
频率
• FFT size：4k (50kHz offset from carrier) 8k (25kHz offset from carrier)
• FFT size = 8k (25 kHz offset from carrier)：296至4096
• MER：f = 500MHz, bandwidth = 192MHz 2 × 192MHz OFDM and 24 × J.83/A/B/C ｜ typ. > 53 dB
• f < 600 MHz：≥ 50 dB 600MHz ≤ f < 1002MHz ≥ 47 dB 1002MHz ≤ f < 1218MHz ≥ 45 dB 1 × 24MHz OFDM
• f < 600 MHz：≥ 48 dB 600MHz ≤ f < 1002MHz ≥ 45 dB 1002MHz ≤ f < 1218MHz ≥ 43 dB
lowest PLC carrier
• PLC constellation：16QAM
• PLC content：generated internally dummy data
• external feed：data over IP
• NCP constellation：QPSK, 16QAM, 64QAM
• Cyclic prefix：0 µs, 0.9375 µs, 1.25 µs, 2.5 µs, 3.75 µs, 5 µs
• Windowing：0 µs, 0.3125 µs, 0.625 µs, 0.9375 µs, 1.25 µs
• Exclusion band：up至3 bands, each specified by start
subcarrier and number of subcarriers
• Continuous pilot parameter：48至120
• FFT size = 8k (25 kHz offset from carrier)：max. 16
• Number of profiles：1至4
• Profile constellation：16QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM, 2048QAM, 4096QAM
• overrange：3 ｜ 8192QAM, 16384QAM
• Profile content：generated internally MACLFSR (PRBS)
• external feed：data over IP
J.83/A (DVB-C)
• Standard：ITU-T J.83 Annex A, EN 300429
• Modulation：single-carrier QAM
• Constellation：64QAM, 256QAM
• Symbol rate：5 Msymbol/s至6.952 Msymbol/s
• Rolloff：0.15
• Interleaver：12, 17
• MER：typ. 45 dB
• Content：generated internally PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream over IP
J.83/B
• Standard：ITU-T J.83 Annex B
• Modulation：single-carrier QAM
• Constellation：64QAM, 256QAM
• Symbol rate：4 Msymbol/s至5.37 Msymbol/s
• Rolloff：0.12, 0.18
• Interleaver：in line with ITU-T J.83 Annex B
• MER：typ. 45 dB
• Content：generated internally PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream over IP
J.83/C (ISDB-C)
• Standard：ITU-T J.83 Annex C
• Modulation：single-carrier QAM
• Constellation：64QAM, 256QAM
• Symbol rate：4 Msymbol/s至5.325 Msymbol/s
• Rolloff：0.13
• Interleaver：12, 17
• MER：typ. 45 dB
• Content：generated internally PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream over IP
Analog TV standards
• Standards：PAL, NTSC
• PAL：7MHz, 8MHz
• Content：color bar test pattern with 1kHz sinusoidal
Arbitrary waveform generator
• Value range：≤ ±32767
• File size：≤ 256 Mbyte
PAL with 8 MHz bandwidth
• 256QAM, J.83/B with 64QAM, J.83/B with
• 256QAM, J.83/C with 64QAM, J.83/C with
• 256QAM, ISDB-T
• for DOCSIS 3.1：DOCSIS 3.1 with 192MHz bandwidth
• 频率范围：47 MHz至1218MHz
• ARB bandwidth：≤ 10MHz
• Number of simultaneously played：max. 4
ARB waveform files
• Number of RF channels per waveform file：4 max. 160
Broadband ARB generator in fundamental frequency range
• 频率范围：47 MHz至1218MHz
• ARB bandwidth：≤ 200MHz
• ARB waveform files：100MHz < bandwidth ≤ 200MHz ｜ 1
• Number of RF channels per waveform file：1
• when 1 file is played：≤ 340 Msample/s
• 频率范围：1218 MHz至1794MHz
• ARB bandwidth：≤ 200MHz
frequency range)
• 100 MHz < bandwidth ≤ 200 MHz：1
frequency range)
• Number of RF channels per waveform file：1
• when 1 file is played：≤ 340 Msample/s
R&S®CLGD-K2 is unlocked on all R&S®CLGD base units.
• Waveform files：FM random noise, 22 carriers
• ATV, PAL B：color bars, AF 1kHz, 2-tone, no pilot
• ATV, PAL DK, CHINA：color bars, AF 1kHz, 1-tone
• ATV, PAL G：color bars, AF 1kHz, 2-tone, no pilot
• ATV, PAL I：color bars, AF 1kHz, 1-tone
• rectangle for CMX tests：15.675kHz
• ATV, SECAM L：color bars, AF 1kHz, 2-tone, no pilot
• > 10MHz can be played only on one RF channel.
Transport stream generator
• Packet size：188 byte
• Transport stream file size：max. 188 Mbyte
• File format：.trp, .ts, .mpg
counter, PCR, DTS/PTS, TDT/TOT
• Bit rate：≤ bit rate of channel
DOCSIS 3.1
• Insertion of DOCSIS timestamp in：on/off
DOCSIS 3.0 carrier in bps
• DOCSIS 3.1 PLC mode：standard/R&S®FSW compatibility,
DOCSIS 3.1
• Modulation：burst OFDMA
• Burst timing：controlled via trigger input
• FFT size：50kHz offset from carrier 25kHz offset from carrier ｜ 2k 4k
• FFT size = 4k (25 kHz offset from carrier)：6.4 MHz至96MHz
subcarriers
• Constellation：QPSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM, 2048QAM, 4096QAM
• Cyclic prefix：0.9375 µs, 1.25 µs, 1.525 µs, 1.875 µs, 2.1875 µs, 2.5 µs, 2.8125 µs, 3.125 µs, 3.75 µs, 5 µs, 6.25 µs
• Windowing：0 µs, 0.3125 µs, 0.625 µs, 0.9375 µs, 1.25 µs, 1.5625 µs, 1.875 µs, 2.1875 µs
• FFT size 4k (25 kHz offset from carrier)：8至14
• with pilot boosting：5至7 and 12至14
• Burst types：data
content
• initial ranging：number of subcarriers, number of
channel ID
• fine ranging：number of subcarriers, number of
requested number of bytes, SID
• wideband probe：start subcarrier, subcarrier skipping,
symbols in frame
• Content：PRBS or user-defined file
DOCSIS 3.0 A-TDMA
• Modulation：burst A-TDMA
• Burst timing：controlled via trigger input
• 带宽：0.8MHz, 1.6MHz, 3.2MHz, 6.4MHz
• Constellation：QPSK, DQPSK, 8QAM, 16QAM,
D16QAM, 32QAM, 64QAM
• Preamble pattern：user-defined hex string
• Preamble value offset：multiple of symbol size
• Preamble type：QPSK0, QPSK1
• FEC error correction parameter T：no FEC T = 0
• FEC with 2 × T parity bytes：T = 1至16
• FEC codeword information bytes：parameter k ｜ 16至253
• Last codeword length：fixed, shortened
• Reed-Solomon interleaver mode：disabled, fixed, dynamic
• Scrambler：on, off
• Scrambler seed：15 bit from user-defined hex string
• Content：PRBS or user-defined file
DOCSIS 3.0 S-CDMA
• Modulation：burst S-CDMA
• Burst timing：controlled via trigger input
• 带宽：1.6MHz, 3.2MHz, 6.4MHz
• Constellation：QPSK, 8QAM, 16QAM, 32QAM, 64QAM,
TCM-128QAM
• Preamble pattern：user-defined hex string
• Preamble value offset：multiple of symbol size
• Preamble type：QPSK0, QPSK1
• FEC error correction parameter T：no FEC T = 0
• FEC with 2 × T parity bytes：T = 1至16
• FEC codeword information bytes：parameter k ｜ 16至253
• Last codeword length：fixed, shortened
• Scrambler：on, off
• Scrambler seed：15 bit from user-defined hex string
• Spreading intervals per frame：1至32
• Codes per minislot：2至32
• Active codes：mode 1 ｜ 64至128
• Symbol interleaver step size：1至31
• Codes per subframe：2 to number of active codes
• Code hopping seed：settable
• Content：PRBS or user-defined file
Arbitrary waveform generator
• 带宽：≤ 100MHz
以上为前 163 项指标；完整指标（共 267 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：CLGD、Bandwidth8、MHz、Bandwidth6、Bandwidth、NTSC6
指标整理自官方文件：CLGD_dat-sw_en_3607-0123-22_v0400.pdf
