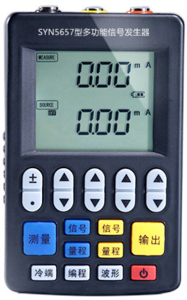

电压信号：0-15V/30V、0-25mV、0-100mV输出与测量；电流信号：有源和无源0-25mA、4-20mA输出与测量；热电偶：K、E、J、T、R、B、S、N输出与测量；热电阻：PT100输出与测量；电阻：电阻信号的输出与测量;可编程输出功能。高清LCD显示；0.1级高精度测试；7-10小时超长待机。
同厂商产品
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
- «
- 1
- »
SMC100A 0.1Hz至100kHz信号发生器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

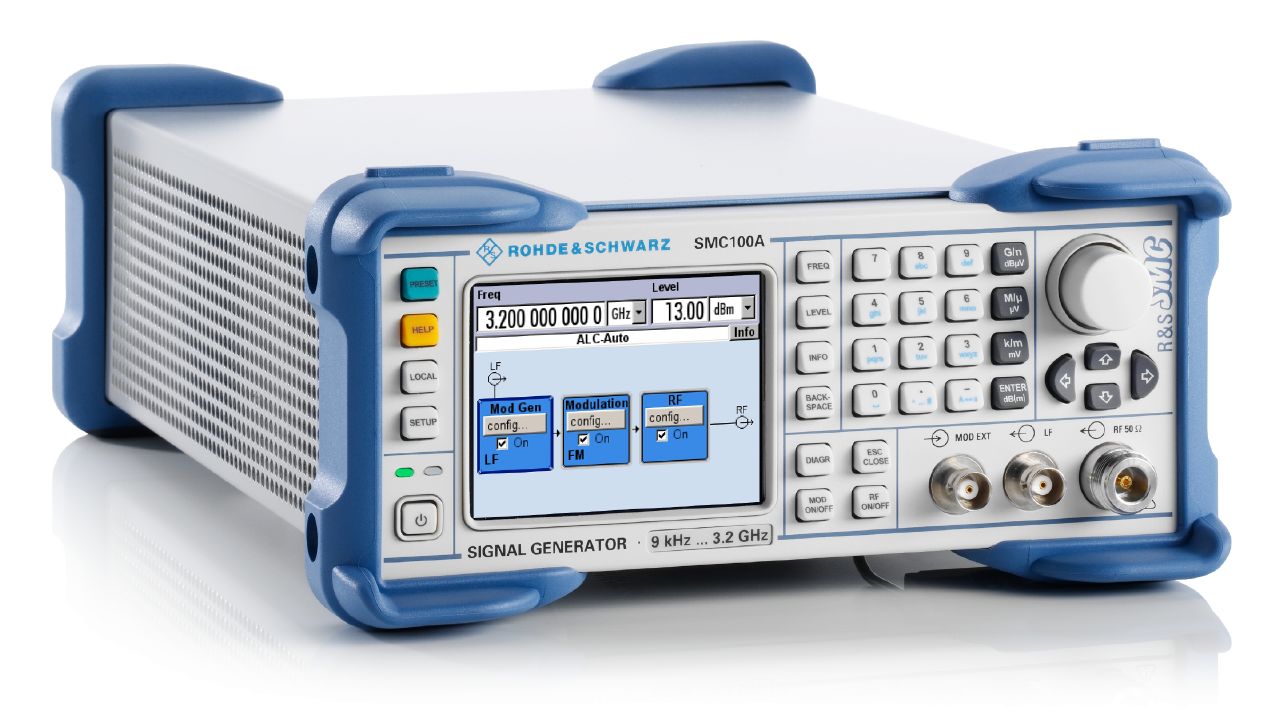

SMC100A 信号发生器
R&S®SMC100A 是罗德与施瓦茨的信号发生器。官方目录位于「信号发生器 / 模拟信号发生器」。官方标称频率：+ +。官方技术指标共 61 组、203 项，详见「详细指标」。
产品简介
R&S®SMC100A 模拟信号发生器价格实惠，在同类产品中尺寸最小、性价比最高。
官方公布的主要指标：频率范围 0.1 Hz至100kHz；频率 + +；分辨率 0.01 dB；输出电平 +6 dBm to +12 dBm, 9 dBm (typ.)；输入阻抗 50 Ω (nom.)。
官方公布的产品型号：SMC100A、SMC-B103。
核心参数
• 频率范围：0.1 Hz至100kHz
• 频率：+ +
• 分辨率：0.01 dB
• 输出电平：+6 dBm to +12 dBm, 9 dBm (typ.)
• 输入阻抗：50 Ω (nom.)
• Range：SMC-B101 ｜ 9 kHz至1.1GHz
• SMC-B：9 kHz至3.2GHz
• Resolution of setting：0.001Hz
产品型号
• 官方型号：SMC100A、SMC-B103
资源下载
详细指标请见 SMC100A 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SMC100A 的官方技术指标，共 61 个指标组、203 项。
参数名以行业通用中文术语为主（其中 170 项保留官方规格书原文），数值与单位保留官方规格书原样。
• Secure areas
• Rohde & Schw arz R&S®SMC100A Signal Generator：3
频率
• Range：SMC-B101 ｜ 9 kHz至1.1GHz
• SMC-B：9 kHz至3.2GHz
• Resolution of setting：0.001Hz
• Resolution of synthesis：f = 1GHz ｜ 4.71 µHz (nom.)
• Setting time：to within < 1 × 10-7 for f > 200MHz or < 20Hz for f ≤ 200MHz
• with R&S®SMC-K4 option：< 5 ms, < 2 ms (typ.)
after the IEC/IEEE bus delimiter
• with R&S®SMC-K4 option：< 7 ms, < 3 ms (typ.)
in ALC OFF mode (S&H)
• Resolution of phase offset setting：0.1°
Frequency sweep
• Operating mode：digital sweep in discrete steps
• execute one full sweep：single
• execute one step：step
• sweep start and stop controlled by：start/stop
• Trigger source：internal timer
• external：external trigger signal (INST TRIG at rear),
• Trigger slope：external trigger signal positive, negative
• Sweep range：full frequency range
• Sweep shape：sawtooth, triangle
• Step size：linear full frequency range
• logarithmic：0.01 % to 100 % per step
• Dwell time setting range：10 ms至10 s
• Dwell time setting resolution：0.1 ms
Reference frequency
• Frequency error：at time of calibration in production < 1 × 10-7
• with R&S®SMC-B1 option：< 1 × 10-8
• Aging：< 1 × 10-6/year
• Temperature effect：< 2 × 10-6
• (0 °C to +55 °C)：with R&S®SMC-B1 option ｜ < 1 × 10-7
Output for internal reference frequency
• Connector type：REF OUT on rear panel BNC female
• Output frequency：sine wave ｜ 10MHz
• 输出电平：+6 dBm to +12 dBm, 9 dBm (typ.)
• Source impedance：50 Ω (nom.)
Input for external reference frequency
• Connector type：REF IN on rear panel BNC female
• Input frequency：10MHz
• Frequency locking range：±3 × 10-6
• Input level range：0 dBm to +16 dBm
• 输入阻抗：50 Ω (nom.)
• Rohde & Schw arz R&S®SMC100A Signal Generator：5
电平
• -120 dBm to +13 dBm.
• 设置范围：120 dBm to +19 dBm
• Specified level range：200kHz ≤ f ≤ 3.2GHz ｜ 120 dBm to +13 dBm (PEP) 1
• 分辨率：0.01 dB
• 电平误差：ALC ON, AUTO mode, ｜ < 0.9 dB
in specified level range
• additional level error with ALC OFF S&H：< 0.5 dB
• 50 Ω system
• Setting time：to < 0.1 dB deviation from final value
• with R&S®SMC-K4 option：< 5 ms, < 2 ms (typ.)
after the IEC/IEEE bus delimiter
• with R&S®SMC-K4 option：< 7 ms, < 3 ms (typ.)
in ALC OFF mode (S&H)
• Interruption-free level setting：FIXED MODE, ALC ON
• 设置范围：0 dB至20 dB
• 1 MHz ≤ f ≤ 1 GHz：50 W 1GHz < f ≤ 2GHz 25 W 2GHz < f ≤ 3.2GHz 10 W
• Maximum permissible DC voltage：50 V
Level sw eep
• Operating mode：digital sweep in discrete steps
• execute one full sweep：single
• execute one step：step
• sweep start and stop controlled by：start/stop
• Trigger source：internal timer
• external：external trigger signal,
• Trigger slope：external trigger signal positive, negative
• Sweep range：full specified level range
• interruption-free level sweep with：+0.01 dB to +20 dB
attenuator mode FIXED
• Sweep shape：sawtooth, triangle
• Step size setting resolution：0.01 dB
• Dwell time setting range：10 ms至10 s
• Dwell time setting resolution：0.1 ms
• Rohde & Schw arz R&S®SMC100A Signal Generator：7
频谱纯度
• 谐波：f > 1MHz, level ≤ 8 dBm ｜ < -30 dBc
• f ≤ 1600 MHz：< -60 dBc, < -72 dBc (typ.) 1600MHz < f ≤ 3200MHz < -54 dBc
• 宽带噪声：f > 1MHz, carrier offset > 10MHz, ｜ < -138 dBc, < -146 dBc (typ.)
level > 5 dBm, measurement bandwidth
• 1Hz, CW
• f = 1 GHz：< -105 dBc, -111 dBc (typ.)
• f = 2 GHz：< -99 dBc, -105 dBc (typ.)
• f = 3.2 GHz：< -95 dBc, -101 dBc (typ.)
• 残余调频：RMS value at f = 1GHz, CW 0.3 kHz至3kHz < 5Hz, 1Hz (typ.) 0.03 kHz至23kHz < 30Hz, 8Hz (typ.)
• Residual AM：RMS value (0.03 kHz至20kHz) < 0.02 %, < 0.005 % (typ.)
Carrier frequency/GHz
• Harmonics versus carrier frequency at +13 dBm output level (level mode AUTO) (meas.)
• 1GHz
• 100MHz
Offset frequency/Hz
• 1GHz
• 100MHz
SSB phase noise with internal OCXO R&S®SMC-B1 (meas.)
• Rohde & Schw arz R&S®SMC100A Signal Generator：9
• 10 M：100 M ｜ 1 G ｜ 3.2 G
Simultaneous modulation
• Amplitude Frequency：Phase Pulse
• modulation：modulation modulation modulation
• Amplitude：+ + (+)
调制
• 频率：+ +
调制
• Phase：+ - +
调制
• Pulse：(+) + +
For f > 100 kHz, attenuator mode AUTO, level (PEP) ≤ +8 dBm
• Modulation source：internal, external
• External coupling：AC, DC
the maximum PEP is reached
• Resolution of setting：1 %
• AM depth error：at fmod = 1kHz and m < 80 %
• f ≤ 23.4375 MHz：< (1 % of setting + 1 %)
• f > 23.4375 MHz：< (4 % of setting + 1 %)
• AM distortion：at fmod = 1kHz and m = 30 %
• f ≤ 23.4375 MHz：< 1 %
• f > 23.4375 MHz：< 3 %
• Modulation frequency response：m = 60 %, DC/10 Hz至50kHz ｜ < 3 dB
• Synchronous φM at AM：m = 30 %, fmod = 1kHz, peak ｜ < 0.3 rad
Frequency modulation
• Modulation source：internal, external
• External coupling：AC, DC
• Maximum deviation：f ≤ 23.4375MHz 23.4375MHz < f ≤ 25MHz 25MHz < f ≤ 50MHz 50MHz < f ≤ 100MHz 100MHz < f ≤ 200MHz 200MHz < f ≤ 400MHz 400MHz < f ≤ 800MHz 800MHz < f ≤ 1.6GHz 1.6GHz < f ≤ 3.2GHz ｜ 500kHz 31.25kHz 62.5kHz 125kHz 250kHz 500kHz 1MHz 2MHz 4MHz
• 分辨率：< 1 % of maximum deviation,
minimum 10 Hz
• FM deviation error：fmod = 1kHz ｜ < (4 % of setting + 20Hz)
• Modulation frequency response：DC/10 Hz至100kHz ｜ < 3 dB
• Synchronous AM at FM：40kHz deviation, fmod = 1kHz, f > 10MHz ｜ < 0.2 %
Phase modulation
• Modulation source：internal, external
• External coupling：AC, DC
• Maximum deviation：f ≤ 23.4375MHz 23.4375MHz < f ≤ 25MHz 25MHz < f ≤ 50MHz 50MHz < f ≤ 100MHz 100MHz < f ≤ 200MHz 200MHz < f ≤ 400MHz 400MHz < f ≤ 800MHz 800MHz < f ≤ 1.6GHz 1.6GHz < f ≤ 3.2GHz ｜ 5 rad 0.3125 rad 0.625 rad 1.25 rad 2.5 rad 5 rad 10 rad 20 rad 40 rad
• 分辨率：< 1 % of maximum deviation,
minimum 0.001 rad
• φM deviation error：fmod = 1kHz ｜ < (4 % of setting + 0.01 rad)
• Modulation frequency response：DC/10 Hz至100kHz ｜ < 3 dB
frequency and level setting.
• Modulation source：internal, external
• On/off ratio：> 80 dB
• Rise/fall time：10 % to 90 % of RF amplitude ｜ < 500 ns, < 100 ns (typ.)
• Pulse repetition frequency：0 Hz至500kHz
Modulation input AM/FM/φM EXT
• Connector type：MOD EXT on front panel BNC female
• 输入阻抗：selectable ｜ 220 kΩ or 600 Ω (nom.)
deviation
• Maximum input voltage：for linear operation ｜ 1 V (nom.)
• Input damage voltage：±10 V
Modulation input PULSE
• 输入阻抗：8 kΩ (nom.)
• Input voltage：TTL, CMOS compatible
• threshold low：0.5 V (nom.)
• threshold high：1.5 V (nom.)
• Input damage voltage：±10 V
• Input polarity：selectable normal, inverse
• Rohde & Schw arz R&S®SMC100A Signal Generator：11
Internal modulation generator
• Waveform：sine wave
• 频率范围：0.1 Hz至100kHz
• Resolution of frequency setting：0.1Hz
frequency × modulation frequency)
• Frequency response：f ≤ 10kHz ｜ < 0.1 dB
• f ≤ 100 kHz：< 1 dB
• Distortion f ≤ 10 kHz at RL = 50 Ω, Upeak = 1 V：< 1 %
• Resolution of output voltage setting：10 mV
• Output impedance：1 Ω (nom.)
LF frequency sw eep
• Operating mode：digital sweep in discrete steps
• execute one full sweep：single
• execute one step：step
• sweep start and stop controlled by：start/stop
• Trigger source：internal timer
• external：external trigger signal,
• Trigger slope：external trigger signal positive, negative
• Sweep range：full frequency range
• Sweep shape：sawtooth, triangle
• Step size：linear full frequency range
• logarithmic：0.01 % to 100 % per step
• Dwell time setting range：10 ms至10 s
• Dwell time setting resolution：0.1 ms
Pulse generator
• Pulse modes：single pulse, double pulse
external gated
• Active trigger edge：positive or negative
• Pulse period setting range：2 µs至85 s
• Pulse period setting resolution：100 ns
• Pulse width setting resolution：set independently. ｜ 100 ns
• Double-pulse spacing setting range：1 µs至1 s
• Double-pulse spacing setting resolution：100 ns
• External trigger delay：50 ns (meas.)
• External trigger jitter of delay：< 20 ns (nom.)
• PULSE/VIDEO output signal：without load digital signal 0 V/3.3 V (nom.)
• PULSE/VIDEO output impedance：50 Ω (nom.)
远程控制
• Systems：with R&S®SMC-K4 option IEC 60625 (GPIB IEEE-488.2)
USB 2.0
• Command set：SCPI 1999.5 or compatible command sets
R&S®SMT02, R&S®SMT03
• IEC/IEEE bus address：0至30

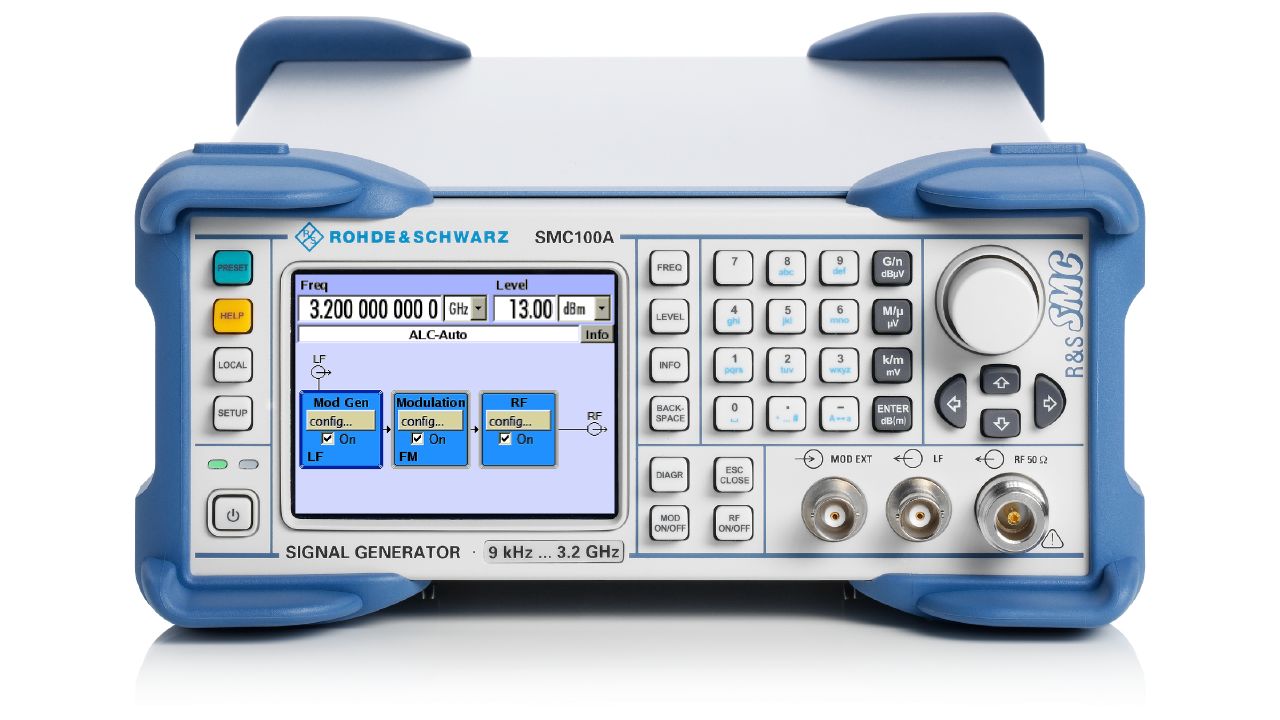

Front panel connectors
• RF 50 Ω：RF output type-N female
• LF：modulation generator output BNC female

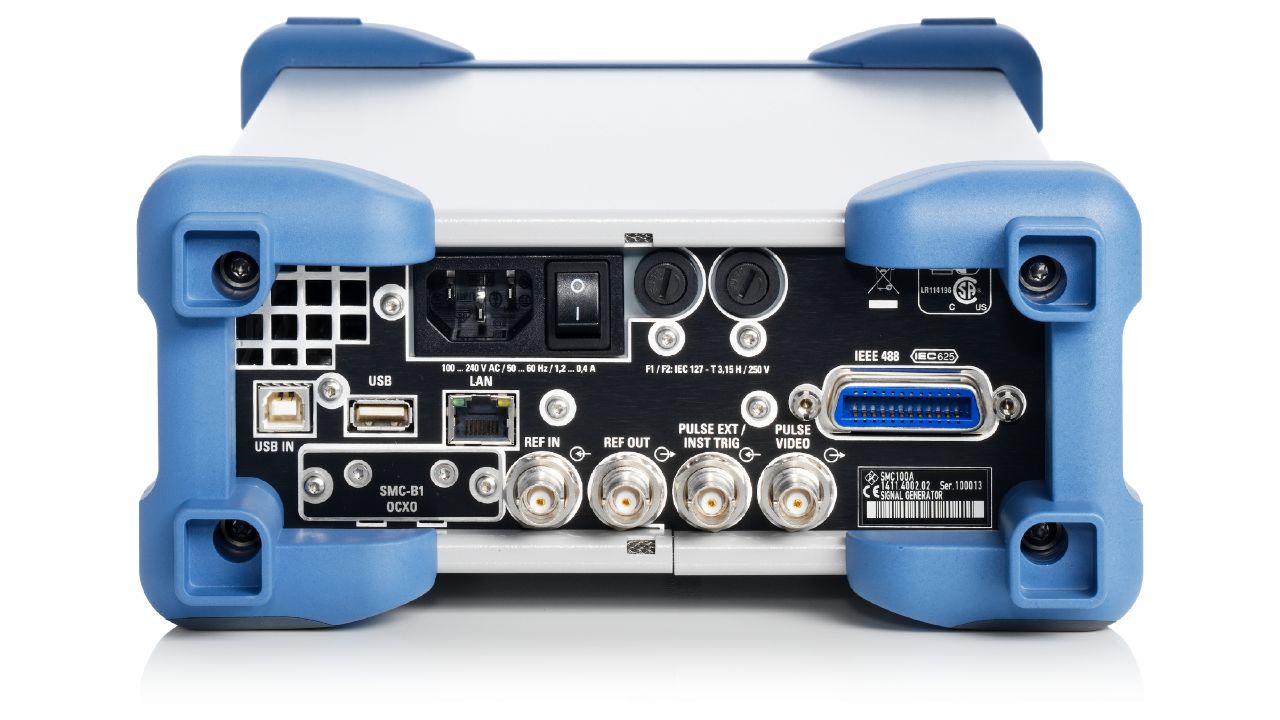

Rear panel connectors
• REF IN：reference frequency input BNC female
• REF OUT：reference frequency output BNC female
trigger input
• PULSE VIDEO：pulse generator output BNC female
• USB IN：remote control of instrument USB type B
• USB：connector for external USB devices, USB type A
exchange
• LAN：provides remote control functionality and RJ-45
file transfer via FTP
• Rohde & Schw arz R&S®SMC100A Signal Generator：13
Pow er supply
• AC input voltage range：100 V至240 V ±10 %
• AC supply frequency：50 Hz至60Hz, -5 %/+10 %
以上为前 172 项指标；完整指标（共 203 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SMC100A、SMC-B103
指标整理自官方文件：SMC100A_dat-sw_en.pdf
