罗德与施瓦茨 · Rohde & Schwarz

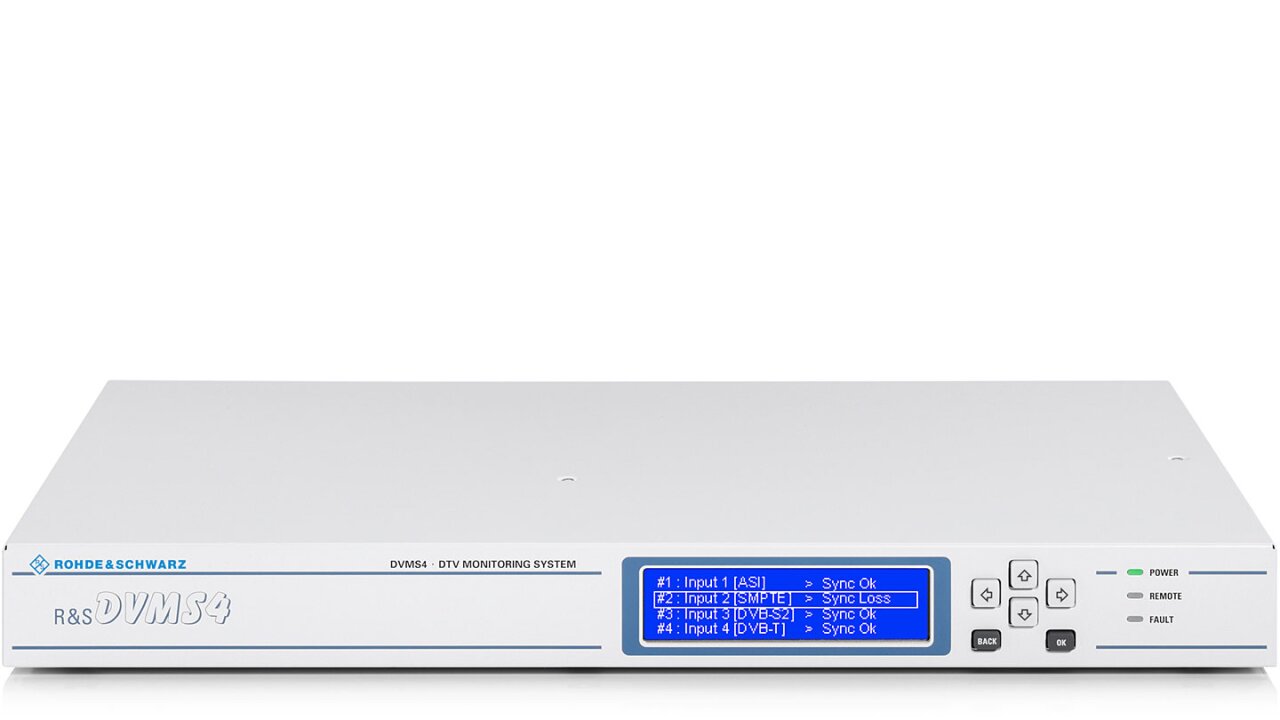

DVMS 数字电视监测系统系列
R&S®DVMS 是罗德与施瓦茨的数字电视监测系统系列。官方目录位于「分析仪 / 广播电视分析仪」。官方技术指标共 257 组、862 项，详见「详细指标」。
产品简介
R&S®DVMS 系列是一款价格实惠的紧凑型专业解决方案，适用于数字电视网络监测。
官方公布的主要指标：频率范围 preselector off ｜ 30 MHz至1000MHz；频率分辨率 1Hz；分辨率 1024 × 768 pixel至1600 × 1200 pixel；输入阻抗 1 kΩ；environmental conditions, aging , wear and tear.。
官方公布的产品型号：DVMS、DVMS1、Connector、RJ-45、UHF100、MHz、Resolution1、Hz。
核心参数
• 频率范围：preselector off ｜ 30 MHz至1000MHz
• 频率分辨率：1Hz
• 分辨率：1024 × 768 pixel至1600 × 1200 pixel
• 输入阻抗：1 kΩ
• environmental conditions, aging：, wear and tear.
• DVMS：DVMS4
• Number of module slots：1 ｜ 4
• Maximum number of simultaneously：4 ｜ 4
产品型号
• 官方型号：DVMS、DVMS1、Connector、RJ-45、UHF100、MHz、Resolution1、Hz、Span12、Version、IPv4、Multicast、IGMPv3、Memory10
资源下载
详细指标请见 DVMS 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®DVMS 的官方技术指标，共 257 个指标组、862 项。
参数名以行业通用中文术语为主（其中 802 项保留官方规格书原文），数值与单位保留官方规格书原样。
Uncertainties
• environmental conditions, aging：, wear and tear.
Performance comparison
• DVMS：DVMS4
• Number of module slots：1 ｜ 4
• Maximum number of simultaneously：4 ｜ 4
• Signal interfaces integrated in base unit：4 × TS
• Total maximum input bit rates across all：360 Mbit/s (IP), ｜ 360 Mbit/s (IP + ASI + RF)
• inputs 1：86 Mbit/s (ASI + RF)
• Integrated display：yes
• Width：½ 19ʺ rack ｜ 19ʺ rack
Features, functions and options
• Feature：Function ｜ Option
(DVB-T and DVB-T2) (every second)
• 16 impulses
and 3 parameters 2
• Bit rate monitoring：monitoring of bit rates
• MIP monitoring：complete monitoring of the MIP as
specified in TR 101 290
• Encryption monitoring：monitoring of the status and the
分析功能
• Echo pattern：display of up至16 impulses DVMS-K58
(DVB-T and DVB-T2)
• IP flow list：display of IP measurement results for up
drift, offset and distance
• PTS analysis：analysis of PTS to PCR difference and
stereo) audio ES
• Feature：Function ｜ Option
Additional views and displays
• input selection：TS inputs
• TS tree：display of transport stream elements in
element selection
• Statistics and log：error second counters for top-level
results
• Bit rate：display of bit rates (bargraph displays)
within TS
• PID list：list of all transport stream elements with
detailed description
• Constellation diagram：visualization of constellation DVMS-B55/-B51
R&S®DVMS GUI
• displays using one window：TS inputs
Network functions
• results from different locations：,
multiple user access
• SNMP：simple network management protocol for
systems
• FTP server：password-protected FTP server for simple
file exchange
• Streaming：streaming of one selected PID or service
DVB-T and DVB-T2 to 38 dB (typ.)
• TS capture：event-controlled recording of DVMS-K18

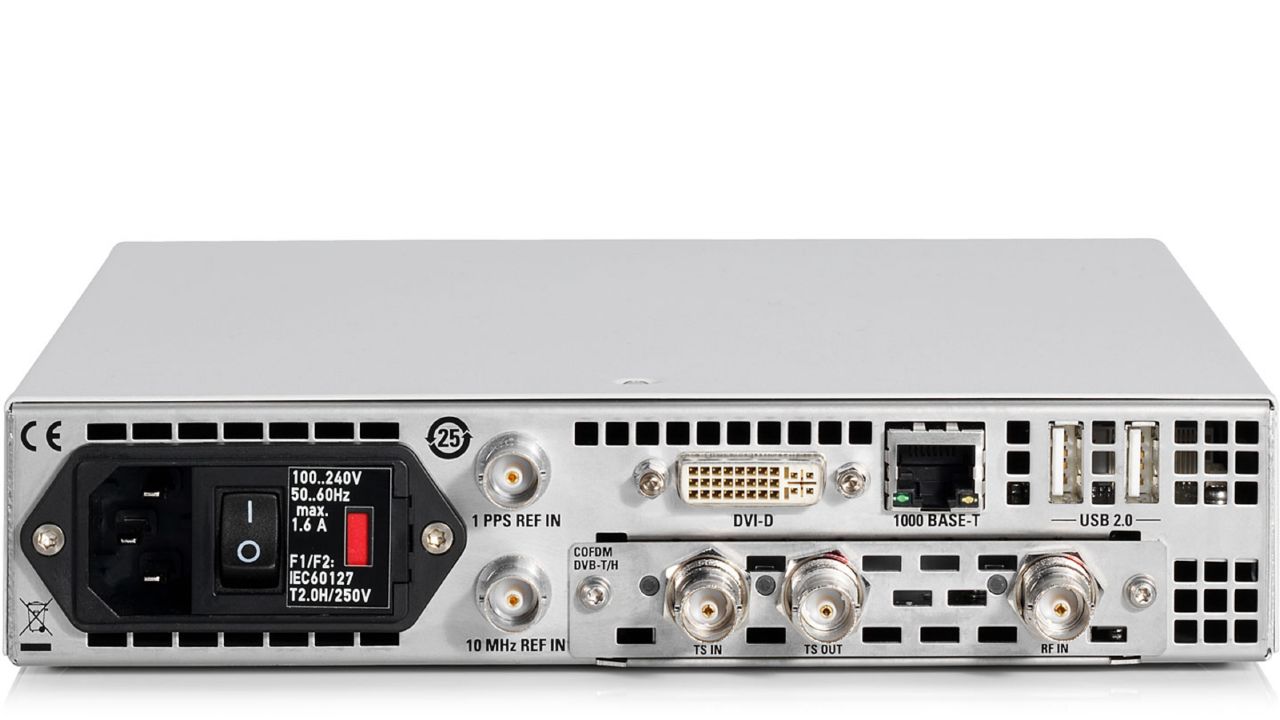

General data of the R&S®DVMS1 base unit
• Number of module slots：1
Integrated controller
• CPU：AMD Kabini APU, 4 cores, 1.5GHz
• System memory：4 Gbyte
• System hard drive：solid-state drive min. 250 Gbyte
(min. 128 Gbyte available for user data)
• Operating system：Windows 7 Embedded
接口
• Universal serial bus：2 × USB 3.0
• Headphone output (AF out)：front panel ｜ 3.5 mm stereo connector (f)
远程控制
• 接口：Ethernet 10/100/1000BASE-T
• Protocols：SNMP
FTP server)
• Remote operation：Windows remote desktop
显示屏
• Connector：DVI-D
• 分辨率：1024 × 768 pixel至1600 × 1200 pixel
External reference clock input
• Clock frequency：10MHz
• Level：0.1 V至2 V (RMS)
• Connector：75 Ω, BNC (female)
• Application：TS analysis
• Internal reference clock accuracy：10MHz oscillator ±1 ppm aging per year ｜ ±1 ppm over temperature,
External 1 PPS clock input
• Clock frequency：asymmetrical clock pulse ｜ 1Hz (pulse width: min. 1 µs)
• Level：TTL
• 输入阻抗：1 kΩ
• Connector：BNC female (rear)
• Application：SFN network delay measurement
Mechanical resistance
• Vibration：sinusoidal ｜ 5 Hz至50Hz, max. 1.8 g at 55Hz,
max. 0.5 g from 55 Hz to 150 Hz,
• in line with EN 60068：2-6
• random：10 Hz至300Hz, acceleration 1.2 g (RMS),
• in line with EN 60068：2-64
• Shock：40 g shock spectrum, in line with
Environmental conditions
• permissible temperature range：+5 °C to +40 °C
• storage temperature range：40 °C to +65 °C
• Climatic resistance：+25 °C/+40 °C at 85 % relative humidity,
Product conformity
• Electrical safety：in line with IEC 61010-1, EN 61010-1 and
Power rating
• AC supply frequency：50 Hz至60Hz ± 5 %
• input current, AC：1.6 A (max.)
• 功耗：50 VA (typ.)
• Power factor correction (PFC)：in line with EN 61000-3-2
• 尺寸：W × H × D ｜ 210 mm × 44 mm × 227 mm (1 HU)
(8.27 in × 1.73 in × 8.94 in)
• 重量：fully equipped ｜ 1.9 kg (4.20 lb)
R&S®DVMS-K1 or one module.
• Number of module slots：any combination allowed ｜ 4
TS input/output (user-selectable)
• Number：4
• Connector：BNC, 75 Ω
Mode
• Input：ASI or SMPTE packet length: 188/204/208 byte,
• Output：ASI only, ASI: in line with EN 50083-9 (2002),
• 19.392658 Mbit/s, 188 byte
• Total maximum bit rates of all inputs used：360 Mbit/s
• Maximum cable length：180 m
Integrated controller
• CPU：AMD Kabini APU, 4 cores, 1.5GHz
• System memory：4 Gbyte
• System hard drive：solid-state drive min. 250 Gbyte
(min. 128 Gbyte available for user data)
• Operating system：Windows 7 Embedded
接口
• Universal serial bus：2 × USB 3.0
• Headphone output (AF out)：rear panel ｜ 3.5 mm stereo connector (f)
远程控制
• 接口：Ethernet 10/100/1000BASE-T
• Protocols：SNMP
FTP server)
• Remote operation：Windows remote desktop
External display
• Connector：DVI-D
• 分辨率：1024 × 768 pixel至1600 × 1200 pixel
External reference clock input
• Clock frequency：10MHz
• Level：0.1 V至2 V (RMS)
• Connector：75 Ω, BNC (female)
• Application：TS analysis
• Internal reference clock accuracy：10MHz oscillator ±1 ppm aging per year ｜ ±1 ppm over temperature,
External 1 PPS clock input
• Clock frequency：asymmetrical clock pulse ｜ 1Hz (pulse width: min. 1 µs)
• Level：TTL
• 输入阻抗：1 kΩ
• Connector：BNC female (rear)
• Application：SFN network delay measurement
Mechanical resistance
• Vibration：sinusoidal ｜ 5 Hz至50Hz, max. 1.8 g at 55Hz,
max. 0.5 g from 55 Hz to 150 Hz,
• in line with EN 60068：2-6
• random：10 Hz至300Hz,
acceleration 1.2 g (RMS),
• in line with EN 60068：2-64
• Shock：40 g shock spectrum, in line with
Environmental conditions
• permissible temperature range：+5 °C to +40 °C
• storage temperature range：40 °C to +65 °C
• Climatic resistance：+25 °C/+40 °C at 85 % relative humidity,
Product conformity
• Electrical safety：in line with IEC 61010-1, EN 61010-1 and
Power rating
• AC supply frequency：50 Hz至60Hz ± 5 %
• input current, AC：3.8 A (max.)
• 功耗：55 VA (typ.) + 15 VA per module
• Power factor correction (PFC)：in line with EN 61000-3-2
• 尺寸：W × H × D ｜ 438 mm × 44 mm × 328 mm (1 HU)
(17.24 in × 1.73 in × 12.91 in)
• 重量：fully equipped ｜ 5.6 kg (12.35 lb)
• Basic functions for RF inputs and：active TS inputs
• Supported TS characteristics：DVB
Display elements
• Site tree：status overview of all inputs
• TS tree：tree display of TS structure with event
available
• background image format：GIF
• 1024 × 768 pixel viewing area：740 × 345 pixel, with pie chart
transport stream can be added
• PID list：list of all TS elements with sorter function
(continuously updated)
• PID utilization：shows PID distribution within
• TS snapshot of up to 262：000 packets
PID (up to 6000 packets) or symbol (up to
• 262 000 packets)
"Monitoring")
• bit rate：list of bargraph displays with peak hold for
tables
• "Audio/Video" view：video player
• software decoding (VLC)：MPEG-2 or MPEG-4/AVC/H.264 SDTV
Monitoring
• Monitoring configuration：definable standards DVB
• limits：configurable for each monitoring
parameter
• virtual alarm lines：configurable for each monitoring
• (for SNMP and TS capture)：parameter
• event class：configurable for each monitoring
parameter
• features：unlimited number of different
each input)
• input tree：status indication for all TS elements
• log：detailed event description with:
• Size of event log：real-time view ｜ 1000 lines
• Log to file scheduling：new log file every day
• 100 000 events
case of event)
• Log filter：real-time log display system plus alarm
DVB-T/DVB-T2 receiver module (R&S®DVMS-B55)
• Standard：R&S®DVMS-B55 model .02 or model .03, DVB-T (ETSI EN 300744)
with R&S®DVMS-K53 option
• R&S®DVMS-B55 model .03,：DVB-T2 (ETSI EN 302755 V1.3.1)
RF input
• Number：1
• Connector：BNC, 50 Ω
• 驻波比：1.5
以上为前 141 项指标；完整指标（共 862 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：DVMS、DVMS1、Connector、RJ-45、UHF100、MHz、Resolution1、Hz、Span12、Version、IPv4、Multicast、IGMPv3、Memory10
指标整理自官方文件：DVMS_dat-sw_en_5214-4788-22_v0600.pdf
