罗德与施瓦茨 · Rohde & Schwarz

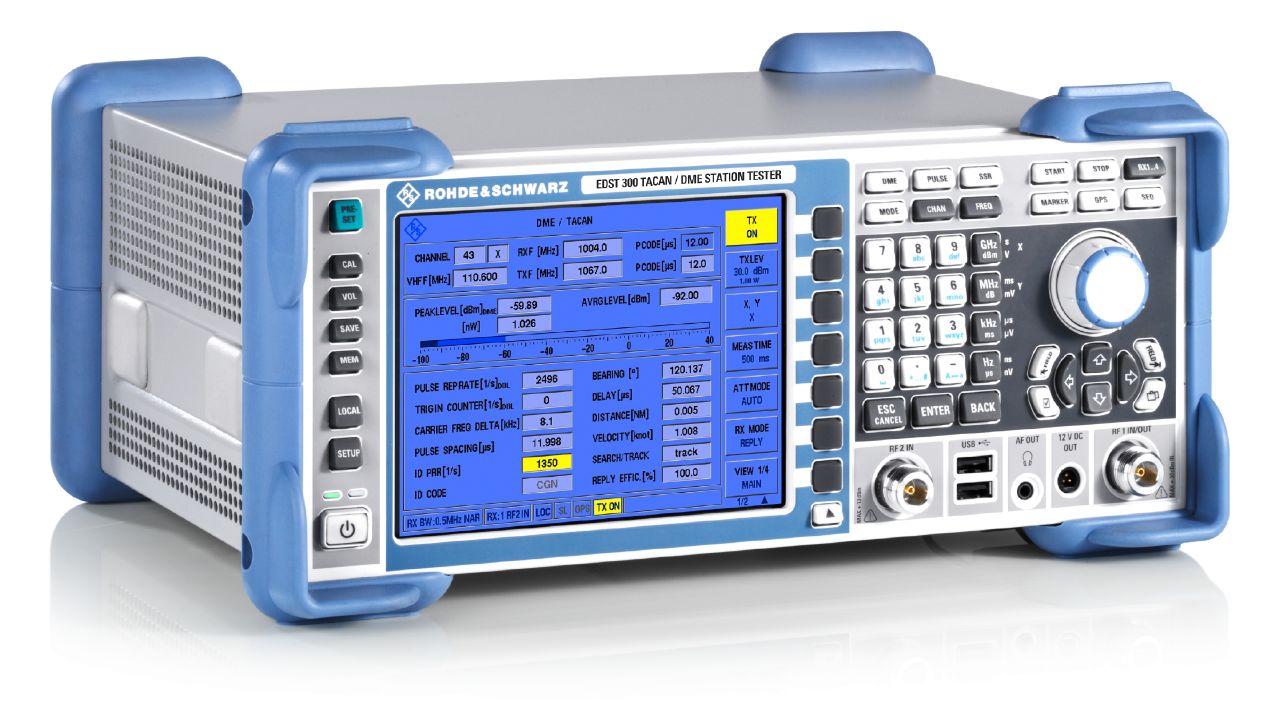

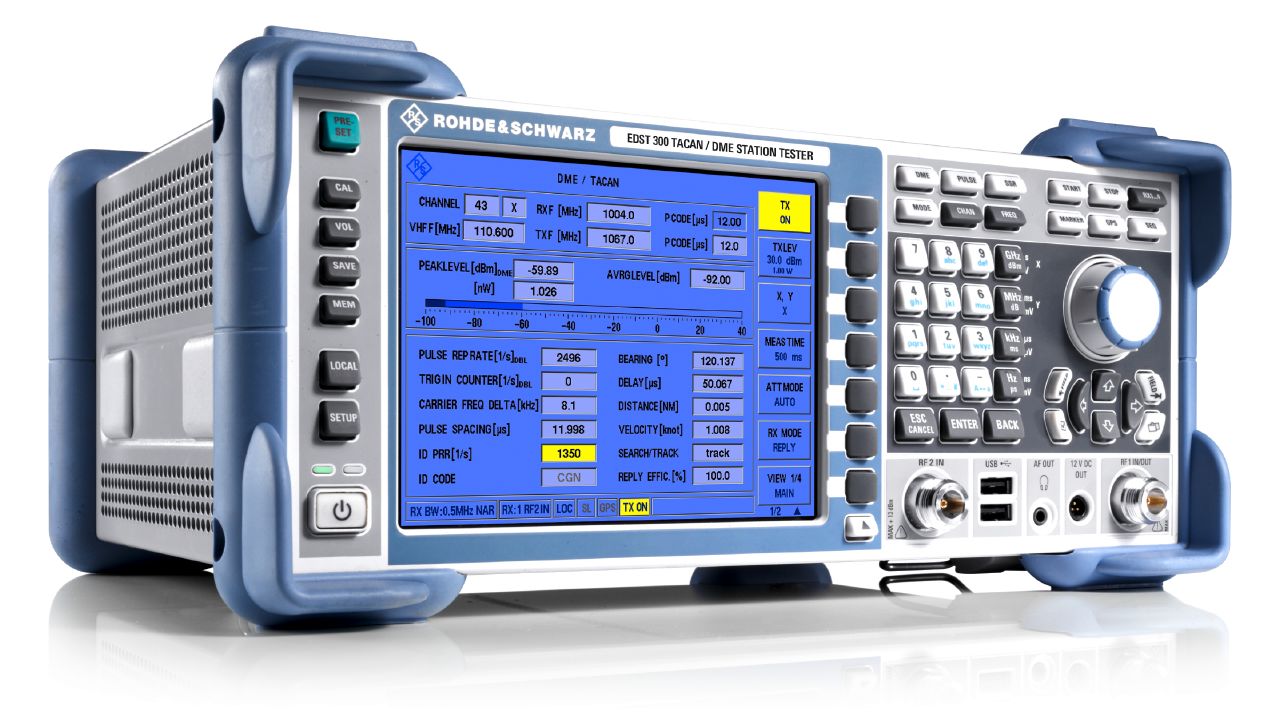

EDST300 卫星/广电测试仪
R&S®EDST300 是罗德与施瓦茨的卫星/广电测试仪。官方目录位于「分析仪 / 导航分析仪」。官方标称频率范围：960 MHz至1215MHz。官方技术指标共 60 组、189 项，详见「详细指标」。
产品简介
TACAN/DME 站点测试仪——TACAN 和 DME 站点的维护检查与空间信号分析
官方公布的主要指标：频率范围 960 MHz至1215MHz；频率分辨率 0.1MHz；分辨率 0.1kHz；输出功率 80 dBm to +30 dBm；阻抗 50 Ω (nom.)。
官方公布的产品型号：EDST300、Span5、MHz、Resolution1、Hz。
核心参数
• 频率范围：960 MHz至1215MHz
• 频率分辨率：0.1MHz
• 分辨率：0.1kHz
• 输出功率：80 dBm to +30 dBm
• 阻抗：50 Ω (nom.)
• Military standards：STANAG 5034, MIL-STD-291C
• Civil standards：ICAO Annex 10, ICAO Doc 8071
• 年老化率：≤ 1 ppm
产品型号
• 官方型号：EDST300、Span5、MHz、Resolution1、Hz
资源下载
详细指标请见 EDST300 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®EDST300 的官方技术指标，共 60 个指标组、189 项。
参数名以行业通用中文术语为主（其中 150 项保留官方规格书原文），数值与单位保留官方规格书原样。
Standards
• Military standards：STANAG 5034, MIL-STD-291C
• Civil standards：ICAO Annex 10, ICAO Doc 8071
频率
• 频率范围：960 MHz至1215MHz
• 频率分辨率：0.1MHz
+ temperature drift + calibration accuracy)
• 年老化率：≤ 1 ppm
• 温度漂移：+5 °C to +40 °C ｜ ≤ 1 ppm
• Achievable internal calibration accuracy：≤ 1 ppm
Offset from nominal channel frequency
• 分辨率：0.1kHz
• 精度：60 dBm to +30 dBm, ｜ 1 ppm (nom.)
Maximum input level
• DC voltage：DC ｜ +25 V
• RF pulse power：+36 dBm
Power measurement
• Units：dBm and W
• Display range：120 dBm to +30 dBm
• Measurement range, peak detector：autorange mode
• RF input 1：80 dBm to +30 dBm
• RF input 2：100 dBm to +10 dBm
• Measurement range, average detector：autorange mode
• RF input 1：95 dBm to +30 dBm
• RF input 2：110 dBm to +10 dBm
• Level resolution：0.01 dB
level range: 15 dBm to 25 dBm,
• 95 % confidence level, +20 °C to +30 °C
• Internally generated spurious signals：RF input 2, low noise mode ｜ < -95 dBm
External Attenuation Measurement 2
• Deviation：10 dB至60 dB attenuation between ｜ < 0.3 dB (nom.)
level range: -80 dBm to +30 dBm,
• 95 % confidence level, +20 °C to +30 °C
Intermodulation
• 1 dB compression point：RF input 1, low distortion mode ｜ +33 dBm (nom.)
• RF input 2, low distortion mode：+10 dBm (nom.)
• Third order intercept point (TOI)：RF input 1, low distortion mode ｜ +50 dBm (typ.)
• RF input 2, normal mode：+20 dBm (typ.)
TACAN analysis (R&S®EDST-K1 option, export license required)
• Input level range：RF input 1 ｜ 80 dBm to +30 dBm
• RF input 2：92 dBm to +10 dBm
• Modulation depth：5 % to 50 %
• 分辨率：0.01 %
• Deviation：15Hz/135Hz ± 5 % 1 ｜ < 0.5 %
AF
• 分辨率：0.01Hz
• Deviation：15Hz/135Hz ± 5 % 1 ｜ < 0.1Hz
Bearing
• 分辨率：0.01°
• Deviation：70 dBm to +30 dBm, RF input 1, ｜ < 0.2°
STANAG 5034, modulation depth of
• 15 Hz and 135 Hz signals =：21 %,
measurement time ≥ 1 s
• Additional bearing error：70 dBm to +30 dBm, RF input 1, ｜ < 0.1°
STANAG 5034, modulation depth of
• 15Hz and 135Hz signals = 7 % to 30 %,
measurement time ≥ 1 s
• Deviation：90 dBm to -70 dBm, RF input 2, ｜ < 0.5°
STANAG 5034, modulation depth of
• 15 Hz and 135 Hz signals =：21 %,
measurement time ≥ 1 s
• Bearing acquisition time：< 3 s
Phase angle 15 Hz/135 Hz
• 分辨率：0.01°
STANAG 5034, modulation depth of
• 15Hz and 135Hz signals = 20 %,
measurement time ≥ 500 ms
• MRB pulse count：range X ｜ 8至14 double pulses/MRB
• range Y：8至15 single pulses/MRB
• MRB pulse spacing：range X/Y ｜ 28 µs至32 µs
• ARB pulse count：range X ｜ 4至8 double pulses/ARB
• range Y：8至15 single pulses/ARB
• ARB pulse spacing：range X ｜ 22 µs至26 µs
• range Y：13 µs至17 µs
• 分辨率：0.001 µs
• Deviation：< 0.05 µs
• Pulse repetition rate：1/s至8000/s
Identifier analysis
• ID code：morse code ｜ 2至4 characters
• ID pulse repetition rate：1325 Hz至1375Hz
• Equalizer pulse delay：range ｜ 80 µs至120 µs (nom.)
• Uncertainty of ID timing measurements：< 2 ms (nom.)
• Dot length：range ｜ 80 ms至170 ms. (nom.)
• Dash length：range ｜ 240 ms至510 ms (nom.)
• ID period：range ｜ 10 s至50 s (nom.)
Pulse shape analysis (time domain, R&S®EDST-K2 option)
• Resolution bandwidth：selectable ｜ 0.5MHz, 10MHz (nom.)
• Display range：displayed noise floor up to +30 dBm
• Time/division：0.5/1/2/5/10/20/50 µs, selectable
• 参考电平：70 dBm to +30 dBm
• Trace functions：clear/write, average, max. hold
Trigger
• Trigger source：level/external/DME pulse/interrogator
• Trigger delay：500 µs to +8000 µs
• Pulse shape analysis：pulse 1, pulse 2 rise time, duration, decay time
• 分辨率：0.01 µs
• Deviation：< 0.05 µs (nom.)
• 分辨率：0.001 µs
• Deviation：< 0.05 µs
• Additional measurement values：peak variation
channel rejection measurement)
• Time/division：10 µs
• frequency and：±0.8MHz/2.0MHz offsets
Transponder delay/distance measurement 2
• Modes：search, track, memory
• Input level range：RF input 1 ｜ 80 dBm to +30 dBm (nom.)
• RF input 2：100 dBm to +10 dBm (nom.)
Delay/distance measurement
• Delay/distance range：20 ns至4 ms (nom.), 0 NM至400 NM (nom.)
• 分辨率：0.01 µs, 0.001 km, 0.001 NM
• Deviation：70 dBm to +30 dBm, RF input 1, ｜ ≤ 50 ns,
• measurement time ≥ 200 ms,：≤ 7.5 m (nom.),
• PRR ≥ 100/s, 95 % confidence level：≤ 0.005 NM (nom.) -80 dBm to +10 dBm, RF input 2, ≤ 50 ns,
• measurement time ≥ 200 ms,：≤ 7.5 m (nom.),
• PRR ≥ 100/s, 95 % confidence level：≤ 0.005 NM (nom.) -90 dBm to -80 dBm, RF input 2, ≤ 500 ns,
• reply efficiency > 70 %,：≤ 75 m (nom.),
• measurement time ≥ 500 ms：≤ 0.05 NM (nom.) 95 % confidence level -95 dBm to -90 dBm, RF input 2, 500 ns, (nom.),
• measurement time ≥ 500 ms：75 m (nom.), 95 % confidence level 0.05 NM (nom.)
• Lock-on time：reply efficiency > 70 %, ｜ < 3 s
search mode pulse rate 150/s
• Reply efficiency：range ｜ 0 % to 100 %
Delay offset measurement
• Range：0 dB至60 dB attenuation between ｜ 0 µs至9 µs
RX measurement (R&S®EDST300 generator, R&S®EDST-B2 option)
• 频率范围：960 MHz至1215MHz
• Frequency step size：100kHz
• Channels：1X至126X, 1Y至126Y
• 输出功率：80 dBm to +30 dBm
• Output power step size：0.1 dB
• Level uncertainty：+20 °C to +30 °C, +30 dBm +20 °C to +30 °C, +30 dBm to -80 dBm ｜ < 0.8 dB < 0.8 dB (typ.)
Interrogation loading/reply capability test
• Pulse rate：default mode ｜ 5 Hz至6000Hz, in 1Hz steps
Decoder rejection test
• Pulse spacing：X mode ｜ 12 µs (default)
• Y mode：36 µs (default)
• 设置范围：X/Y mode ｜ 8 µs至42 µs, in 0.1 µs steps
• Deviation：0.05 µs
• Pulse duration：50 % points, default ｜ 3.5 µs ± 0.2 µs
• setting range, 50 % points：1 µs至4.5 µs, in 0.1 µs steps
• Pulse rise time：10 % to 90 % ｜ 2.0 µs ± 0.25 µs
• Pulse decay time：90 % to 10 % ｜ 2.5 µs ± 0.3 µs
• Peak variation：coded pulse pair on 50 Ω load ｜ < 0.5 dB
Pulse counter
• 频率范围：2 Hz至1MHz
• Uncertainty：< 1Hz (nom.)
• Time resolution：50 ns

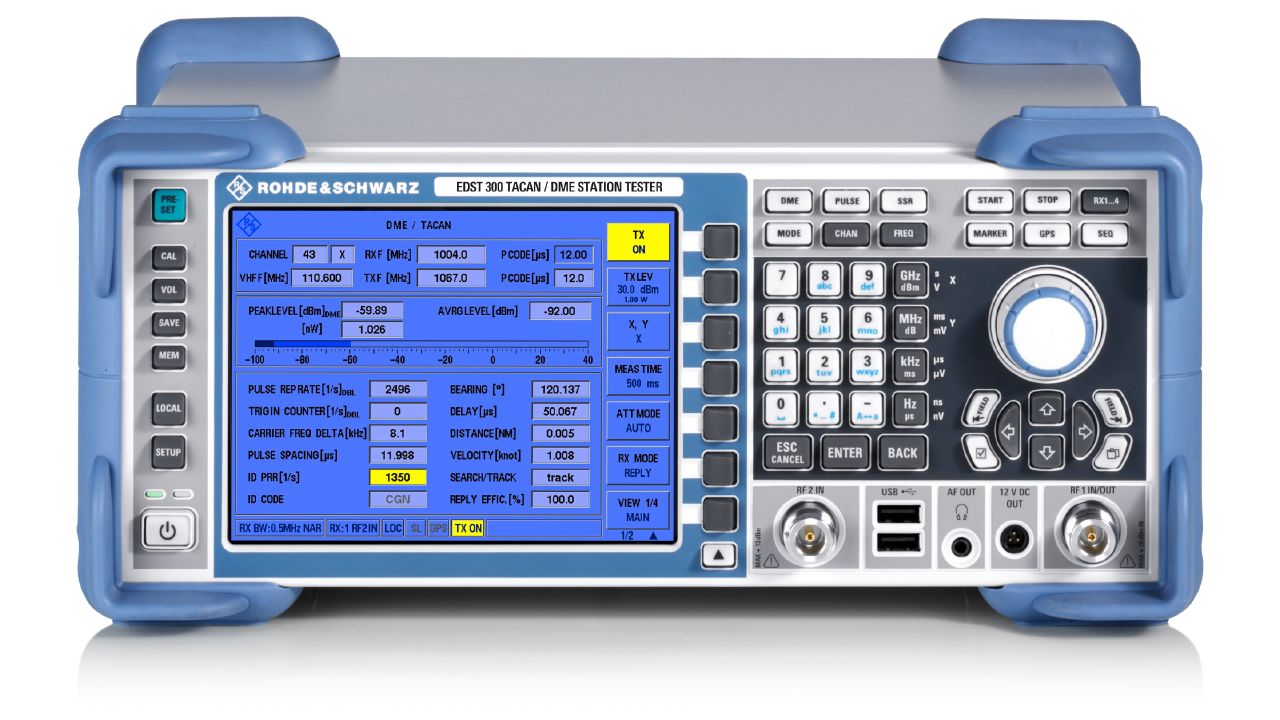

Inputs and outputs (front)
• RF 1 IN/OUT：RF input/output N connector, 50 Ω
• 驻波比：< 2.0
• RF 2 IN：RF input N connector, 50 Ω
• AF OUT：headphone ｜ 3.5 mm female connector
• Antenna supply：12 V ± 0.5 V (nom.)

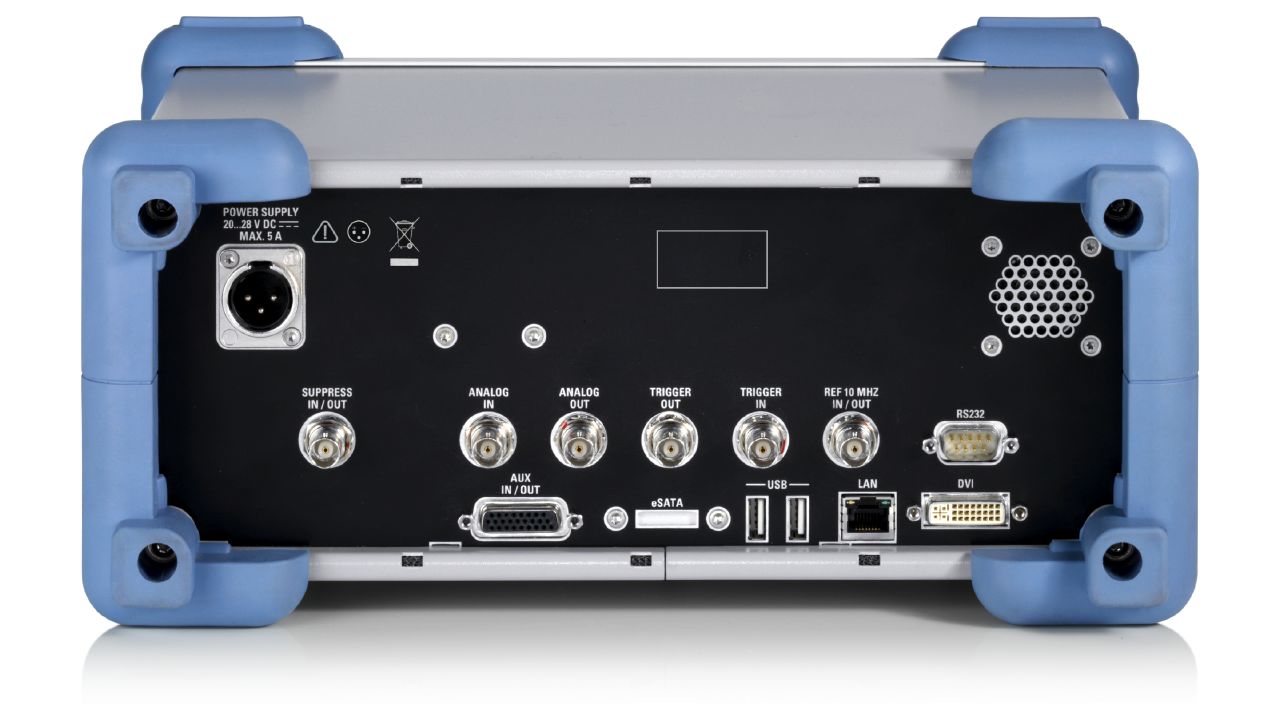

Inputs and outputs (rear)
• Analog OUT：analog output BNC connector, 50 Ω (nom.)
• Analog IN：analog input BNC connector, 50 Ω (nom.)
• Trigger OUT：trigger output BNC connector, 40 Ω (nom.)
• Sync OUT 1 (R&S®EDST-B：trigger output (MRB) BNC connector, 40 Ω (nom.)
• Sync OUT 2 (R&S®EDST-B：trigger output (ARB) BNC connector, 40 Ω (nom.)
• 0.5 kΩ out (nom.)
• Ref 10 MHz IN/OUT：BNC connector, 50 Ω (nom.)
• LAN：LAN interface RJ-45, 100BASE-T
• RS-232：RS-232, 9-pin D-Sub connector
R&S®EDST-K1 and software update
• External monitor：DVI-D
DME test antenna (R&S®EDST-Z1 option)
• 频率范围：960 MHz至1215MHz
• Polarization：vertical
• 阻抗：50 Ω (nom.)
• 增益：11 dBi (nom.)
• Front-to-rear ratio：> 26 dB (nom.)
• Pulse power：max. 1000 W
• 驻波比：1:2 (typ.)
• Connector：type N female
• Temperature range：30 °C to +50 °C
• portable use：5/8" screw for prism pole or tripod
• 尺寸：W × H × D approx. 429 mm × 350 mm × 243 mm
(16.89 in × 13.78 in × 9.57 in)
• 重量：1.6 kg (3.53 lb)
Environmental conditions
• 温度：without R&S®EDST-B3 internal battery
• operating temperature range：+5 °C to +40 °C
• permissible temperature range：0 °C to +50 °C
• storage temperature range：25 °C to +70 °C
with R&S®EDST-B3 internal battery
• operating temperature range：+5 °C to +40 °C
permissible temperature range
• charge：0 °C to +45 °C
• discharge：0 °C to +50 °C
• storage temperature range：20 °C to +60 °C
• Damp heat：+25 °C/+40 °C, 95 % rel. humidity, cyclic,
in line with EN 60068-2-30
• Altitude：operating ｜ 4600 m (without external power supply)
• transport：10000 m (without external power supply)
Mechanical resistance
• 55 Hz至150Hz, 0.5 g const.,
in line with EN 60068-2-6
• random：8 Hz至500Hz, acceleration: 1.2 g RMS,
in line with EN 60068-2-64
• Shock：40 g shock spectrum, in line with
电源
• Rated voltage：base unit without ｜ 20 V至28 V DC
R&S®EDST-B3 internal battery
• base unit with：24 V (± 5 %)
R&S®EDST-B3 internal battery
• external power supply：100 V至240 V AC (± 10 %)
• Rated frequency：external power supply ｜ 50 Hz至60Hz (± 5 %)
• Rated current：5.0 A DC (max.)
• external power supply：1.4 A
• Battery：R&S®EDST-B3 internal battery lithium-ion
以上为前 160 项指标；完整指标（共 189 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：EDST300、Span5、MHz、Resolution1、Hz
指标整理自官方文件：EDST300_specs_en_3607-3645-22_v0500.pdf
