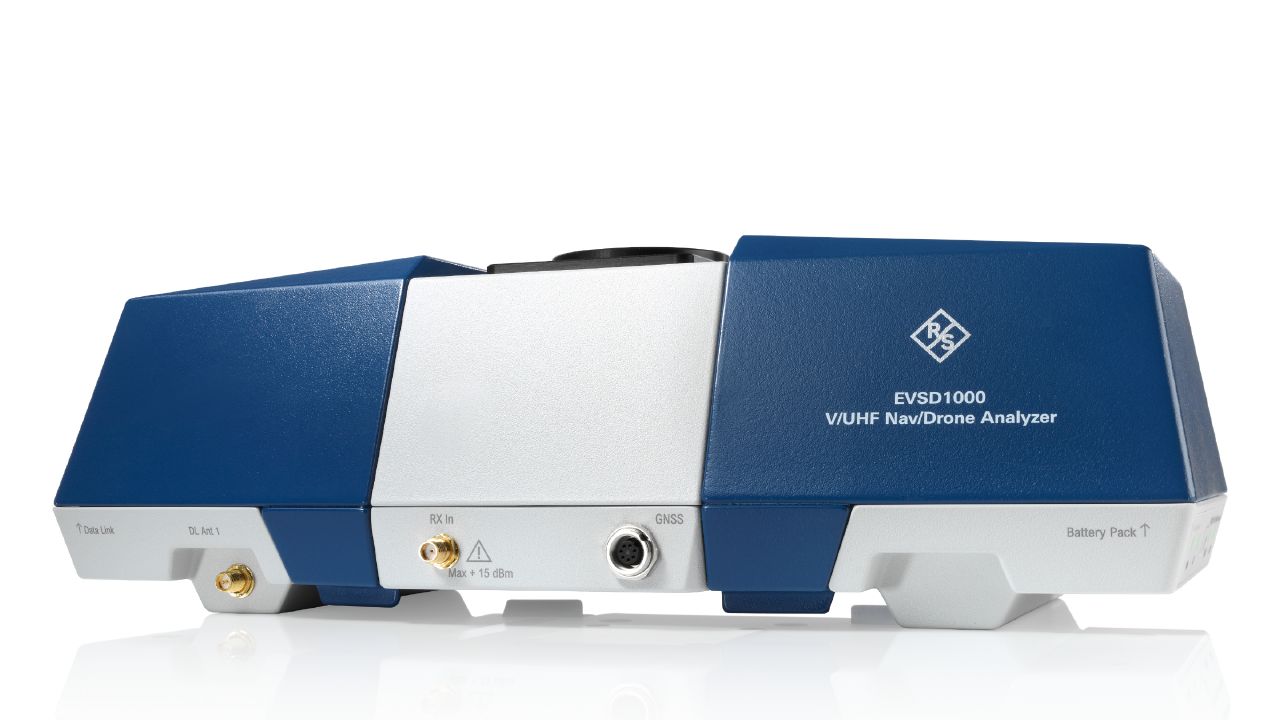

EVSD1000 VHF/UHF 导航/无人机分析仪
R&S®EVSD1000 是罗德与施瓦茨的 VHF/UHF 导航/无人机分析仪。官方目录位于「分析仪 / 导航分析仪」。官方标称频率范围：70 MHz至410MHz。官方技术指标共 76 组、207 项，详见「详细指标」。
产品简介
适用于 ILS、VOR、MB、GBAS 和通信的 VHF/UHF 导航/无人机分析仪——使用无人机有效检查地面导航和通信系统

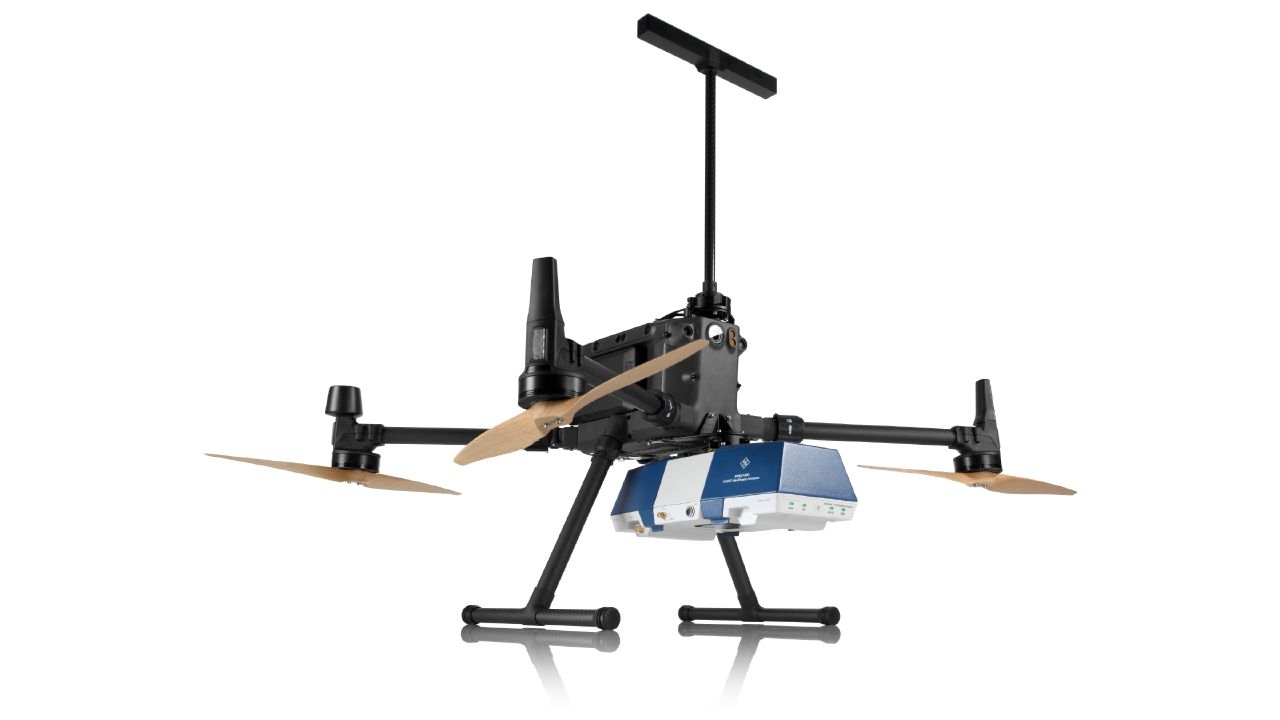

R&S®EVSD1000VHF/UHF导航信号无人机分析仪是一种信号强度和调制分析仪， 能够搭载在中型无人机上。 它可在启用、 维护和维修期间测量和记录仪表着陆系统(ILS)、 陆基增强导航系统(GBAS)和甚高频全向无线电信标台(VOR)信号， 还可以测量空中交通管制通信(ATCCOM)信号。 机械和电气设计经过优化， 以便挂载在无人机上测量地面导航系统。
简介在适用于地面导航辅助设备的无人机测量系统中，R&S®EVSD1000是一个重要器件， 能够在70MHz至410MHz的频率范围内进行高灵敏度的准确分析。 这款分析仪可以根据国际民航组织(ICAO)标准测量ILS、 GBAS和VOR地面系统， 还可以分析ATCCOM信号。 搭载在测量无人机上时， 分析仪能够提供比传统地面测量方法更为高效的测试和分析。
R&S®EVSD1000的接收机硬件和软件与R&S®EVSG1000VHF/UHF空中导航/通信分析仪基本相同， 后者可用于在地面执行同等测量。 R&S®EVSD1000的性能可媲美R&S®EVSF1000VHF/UHF导航/飞行分析仪， 确保无人机测量活动的飞行检查结果和ICAO标准规定的地面测量结果相当。
R&S®EVSD1000标配常用的导航信号检查功能， 能够以每秒记录100个数据的速率准确测定系统特性参数， 包括调制深度、调制深度差(DDM)和调制深度和(SDM)。 R&S®EVSD1000在内部采集、 显示和存储所有数据， 并通过数据连接共享给地面操作员， 形成无缝数据流。
核心参数
• 频率范围：70 MHz至410MHz
• 频率分辨率：10Hz
• 采样率：125 ksample/s
• 分辨率：2.38 µs (nom.)
• 阻抗：50 Ω (nom.)
• ILS LLZ, VOR, GBAS：108 MHz至118MHz
• COM 1：118 MHz至145MHz
• ILS GS, COM 2：220 MHz至410MHz
功能与特点
• 准确、 可重复地分析ILS、 GBAS和VOR 地面系统 （根据ICAO Doc 8071和 ICAO Annex 10）
• 体积小巧， 集成电池和数据链模块(Wi-Fi®)
• 高测量速率， 每秒记录100个数据， 适合动 态测量
• 同时分析双频(2F) ILS系统的航迹和余隙 信号
• 丰富的频域和时域分析选件 基于无人机的高性能检测系统
• 第4页 灵活的用户自定义任务设定
• 第5页 基于无人机的定制化检测应用
• 第6页 R&S®EVSD1000 （无外壳） ， 便于安装电池和数 据链路模块(Wi-Fi®)。
• ILS航向台结构
• ILS航向台覆盖范围或线性度
产品型号
• 官方型号：EVSD1000、Modulation、D8PSK、EVSD1-Z1
资源下载
详细指标请见 EVSD1000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®EVSD1000 的官方技术指标，共 76 个指标组、207 项。
参数名以行业通用中文术语为主（其中 175 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• 频率范围：70 MHz至410MHz
• 频率分辨率：10Hz
• ILS LLZ, VOR, GBAS：108 MHz至118MHz
• COM 1：118 MHz至145MHz
• ILS GS, COM 2：220 MHz至410MHz
Reference frequency, internal
• 精度：(time since last adjustment × aging rate) +
temperature drift + calibration accuracy
• 年老化率：1 × 10-7 (nom.)
• 温度漂移：10 °C to +50 °C ｜ 1 × 10-7 (nom.)
• Achievable initial calibration accuracy：5 × 10-8 (nom.)
频谱纯度
• 单边带相位噪声：frequency = 110MHz, carrier offset 10kHz -105 dBc (1Hz) (typ.) 25kHz -115 dBc (1Hz) (typ.) 100kHz -125 dBc (1Hz) (typ.) 1MHz -145 dBc (1Hz) (typ.)
(15 dB RF gain, 15 dB IF gain)
• low distortion mode：noise floor up to +15 dBm
(15 dB RF attenuation)
• autorange mode：noise floor up to +15 dBm
• Maximum input level：DC voltage ｜ 50 V
• CW RF power：+30 dBm
• level resolution：0.01 dB
• Residual spurious response：low noise mode ｜ < -100 dBm
(two-tone)
• Third order intercept point (TOI)：2 × -10 dBm, f > 200kHz, normal mode 2 × -10 dBm, fin = 108.1MHz, ｜ > 20 dBm > 40 dBm (nom.)
Level measurement uncertainty
• +20 °C to +30 °C：< 0.5 dB -10 °C to +50 °C < 0.8 dB (nom.)
• Frequency response from 70 MHz to：normal RF mode
• 410 MHz, referenced to 113 MHz：+20 °C to +30 °C -10 °C to +50 °C ｜ < 0.5 dB < 0.8 dB (nom.)
referenced to normal mode
• 1.0 dB
• dual frequency ILS or COM system：1.2 dB
ILS measurement mode
• Without R&S®EVSG-K1 option：1F (single frequency system), WIDE main (modulation parameters), distortion,
data recording
• IF bandwidths：modulation analysis 1F, 2F ｜ 1/3/6/10kHz (nom.), (3kHz default)
• modulation analysis WIDE：1/3/6/10/18/25/36/50kHz (nom.),
(25 kHz default)
• ID analysis, distortion analysis：1/3/6/10kHz (nom.), (3kHz default)
• ILS carrier offset search：1F, 2F
• IF bandwidth range：1 kHz至10kHz
• search modes：manual, find carriers, autotune
measurement time ≥ 10 ms, 95 % confidence level
• 0 % to 50 %, 90 Hz/150 Hz ± 2.5 %：≤ 0.3 %
• voice/identifier：≤ 1.0 % (nom.)
• 0 % to 50 %, 90 Hz/150 Hz ± 2.5 %：≤ 0.5 %
• voice/identifier：≤ 2.0 % (nom.)
measurement time ≥ 10 ms, 95 % confidence level
• 频率：90Hz/150Hz ± 5Hz 1020Hz ± 50Hz ｜ ≤ 0.05Hz (nom.) ≤ 1.0Hz (nom.)
• Phase angle 90 Hz/150 Hz：≤ 0.2° (nom.)
• Phase angle 90：Hz/90Hz, with R&S®EVSG-K1 option ｜ ≤ 0.2° (nom.)
• 150Hz/150Hz
• 频率：90Hz/150Hz ± 5Hz 1020Hz ± 50Hz ｜ ≤ 0.1Hz (nom.) ≤ 5.0Hz (nom.)
• Phase angle 90 Hz/150 Hz：≤ 1.0° (nom.)
• Phase angle 90 Hz/90 Hz,：with R&S®EVSG-K1 option ｜ ≤ 1.0° (nom.)
• 150Hz/150Hz
• SDM: 10 % to 90 %, measurement time ≥：10 ms, 95 % confidence level
• Localizer：≤ ±10 % DDM ｜ ≤ 0.04 % DDM ± 0.1 % of reading
• > ±10 % DDM：≤ 0.04 % DDM ± 0.2 % of reading
• Glidepath：≤ ±20 % DDM ｜ ≤ 0.08 % DDM ± 0.1 % of reading
• > ±20 % DDM：≤ 0.08 % DDM ± 0.2 % of reading
SDM: 10 % to 90 %, measurement time ≥ 500 ms, 95 % confidence level
• Localizer：≤ ±10 % DDM ｜ ≤ 0.25 % DDM ± 0.1 % of reading
• > ±10 % DDM：≤ 0.25 % DDM ± 0.2 % of reading
• Glidepath：≤ ±20 % DDM ｜ ≤ 0.5 % DDM ± 0.1 % of reading
• > ±20 % DDM：≤ 0.5 % DDM ± 0.2 % of reading
VOR signal analysis (R&S®EVSG-K2 option)
• IF bandwidths：1/3/6/10/18/25/36/50kHz (nom.),
measurement time ≥ 100 ms, 95 % confidence level
• Azimuth measurement uncertainty：≤ ±0.05°
• AM modulation depth measurement：0 % to 50 %, 30Hz/9960Hz ± 2 % ｜ ≤ 0.5 %
• uncertainty：voice/identifier ｜ ≤ 1.0 % (nom.)
• AF frequency measurement：30Hz ± 3Hz ｜ ≤ 0.03Hz (nom.)
• uncertainty：1020Hz ± 50Hz 9960Hz ± 100Hz ｜ ≤ 1.0Hz (nom.) ≤ 0.5Hz (nom.)
uncertainty
• Azimuth measurement uncertainty：≤ ±0.25°
• AM modulation depth measurement：0 % to 50 %, 30Hz/9960Hz ± 2 % ｜ ≤ 1.0 %
• uncertainty：voice/identifier ｜ ≤ 2.0 % (nom.)
• AF frequency measurement：30Hz ± 3Hz ｜ ≤ 0.5Hz (nom.)
• uncertainty：1020Hz ± 50Hz 9960Hz ± 100Hz ｜ ≤ 5.0Hz (nom.) ≤ 1.0Hz (nom.)
Marker beacon signal analysis (R&S®EVSG-K3 option)
• IF bandwidths：1/3/6/10/18/25/36/50kHz (nom.)
measurement time ≥ 100 ms, 95 % confidence level
• AM modulation depth measurement：80 % to 100 %, 400/1300/3000Hz ± 2 % ｜ ≤ 0.5 %
uncertainty
• AF frequency measurement：400/1300/3000Hz ± 50Hz ｜ ≤ 0.5Hz (nom.)
GBAS mode (R&S®EVSG-K4 option)
• Standards：ICAO Annex 10,
message content, data recording
• IF bandwidths：16.8Hz/25kHz (nom.) (16.8kHz default)
• VDB capture range：±1kHz (nom.)
• range：RF mode low noise ｜ 100 dBm to -35 dBm (nom.)
• RF mode normal：83 dBm to -5 dBm (nom.)
• RF mode low distortion：67 dBm to +10 dBm (nom.)
• Symbol rate：10 500 symbols/s (nom.)
频率
• Error vector magnitude (EVM),：RMS normalization mode: ｜ < 1 % (nom.)
• RMS error：mean constellation power
TDMA timing parameters
• 分辨率：2.38 µs (nom.)
resolution sequence
• Message parameters：training sequence FEC
• can be modified or extended：message type 2
• Required pulse width：trigger on rising edge ｜ > 1 µs
• Required accuracy：±95.2 µs
data recording
• 2F (dual frequency system)：main (sum of TX1 and TX2),
data recording
• IF bandwidths：1/3/6/10kHz (nom.), (3kHz default)
• Carrier offset：2F (8.33kHz channel separation systems) ｜ ±2.5kHz
• AM modulation depth measurement：10 % to 95 %, 1kHz ± 2.5 % ｜ ≤ 0.5 %
RF and IF spectrum analysis (R&S®EVSG-K10 option)
• RF frequency range：70 MHz至410MHz
• Display range：selectable noise floor up至15 dBm
RF spectrum analysis mode
• Resolution bandwidths：0.8/1.6/3.1/6.2/12.5/25/50/100kHz
IF spectrum analysis mode
• Span (or start/stop)：user-selectable ｜ 1 kHz至100kHz
AF spectrum analysis (R&S®EVSG-K11 option)
• RF frequency range：70 MHz至410MHz
• Span (or start/stop)：user-selectable ｜ 10 Hz至50kHz
AF time domain analysis (R&S®EVSG-K12 option)
• IF bandwidths：1/3/6/10/18/25/36/50kHz (nom.),
(6 kHz default)
• Time range：0.1/0.2/0.5/1/2/5/10/20 ms (2 ms default)
Data recording
• Data rate：up至100 record sets/s
• Number of record sets per data list：1 000 000
• Number of data lists per mode：LLZ, GP, MB, VOR, COM ｜ 9999
• Storage capacity (internal)：8 Gbyte
• Export format：CSV
• Parameter selection：ALL R&S®EVSG native
• FULL：R&S®EVS300 compatible
• Word length of I/Q samples：32 bit for I and 32 bit for Q
• 采样率：125 ksample/s
• Signal analysis bandwidth：max. 100kHz
• Record data rate：8 Mbit/s
• Data format：32 bit signed integer for I and Q,
generators
• Record time, nominal：internal memory max. 4 h
• TCP/IP stream over Ethernet：unlimited
Internal
• USB interface：USB type A connector, USB 2.0, for data
storage and software updates
• Data link USB：USB type C cable connector, USB 2.0,
External
• RF input：SMA female connector, 50 Ω
• LAN interface：M8-D connector, 10/100BASE-T
• GNSS interface：M9 connector, USB 2.0, RS-232, PPS
• External DC input：10 V至28 V, max. 3 A
一般数据

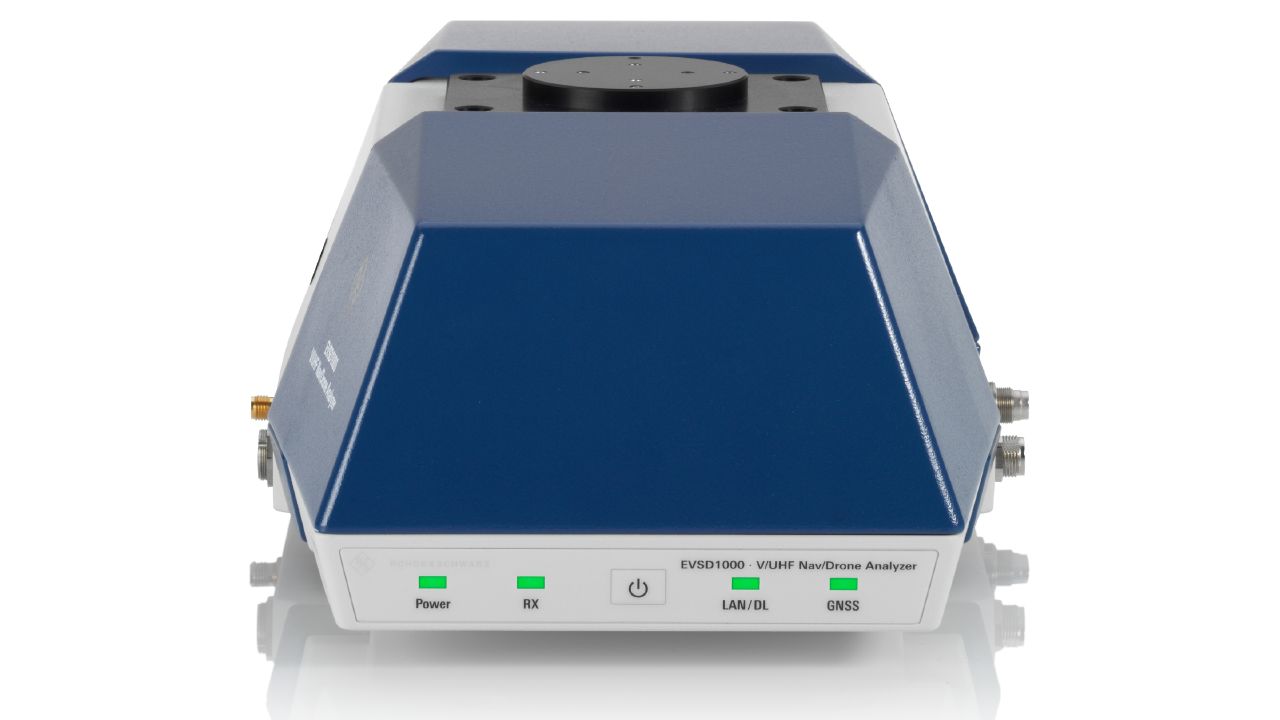

• Status LEDs：power/battery indication
• 温度：without R&S®EVSD1-Z1 battery
• operating temperature range：10 °C to +50 °C
• permissible temperature range：10 °C to +50 °C
• storage temperature range：30 °C to +70 °C
with R&S®EVSD1-Z1 battery
• storage temperature range：20 °C to +50 °C
• Damp heat：without condensation ｜ +55 °C at 85 % rel. humidity,
in line with EN 60068-2-30
• Protection class：IP43, in line with EN 60529
电源
• DC power supply：10 V至28 V, max. 3 A
Product conformity
• Electrical safety：in line with
• Test mark：CE, UKCA, KC
• Maximum operating altitude：above sea level ｜ 4600 m (approx. 15100 ft)
Mechanical resistance
• Vibration：sinusoidal ｜ 5 Hz至55Hz, displacement: 0.30 mm,
constant amplitude (1.8 g at 55 Hz);
• 55 Hz至150Hz,
acceleration: 0.5 g constant,
• in line with EN 60068：2-6
• random：8 Hz至500Hz,
acceleration: 1.2 g (RMS),
• in line with EN 60068：2-64
• Shock：40 g shock spectrum, in line with
(EU) 2023/2854
• for general test and measurement：24 months
applications
• Dimensions (W × H × D)：EVSD1000 ｜ 168 mm × 106 mm × 330 mm
(6.61 in × 4.17 in × 12.99 in)
• 重量：EVSD1000 ｜ 1450 g (3.20 lb)
• EVSD1-Z：170 g (0.37 lb)

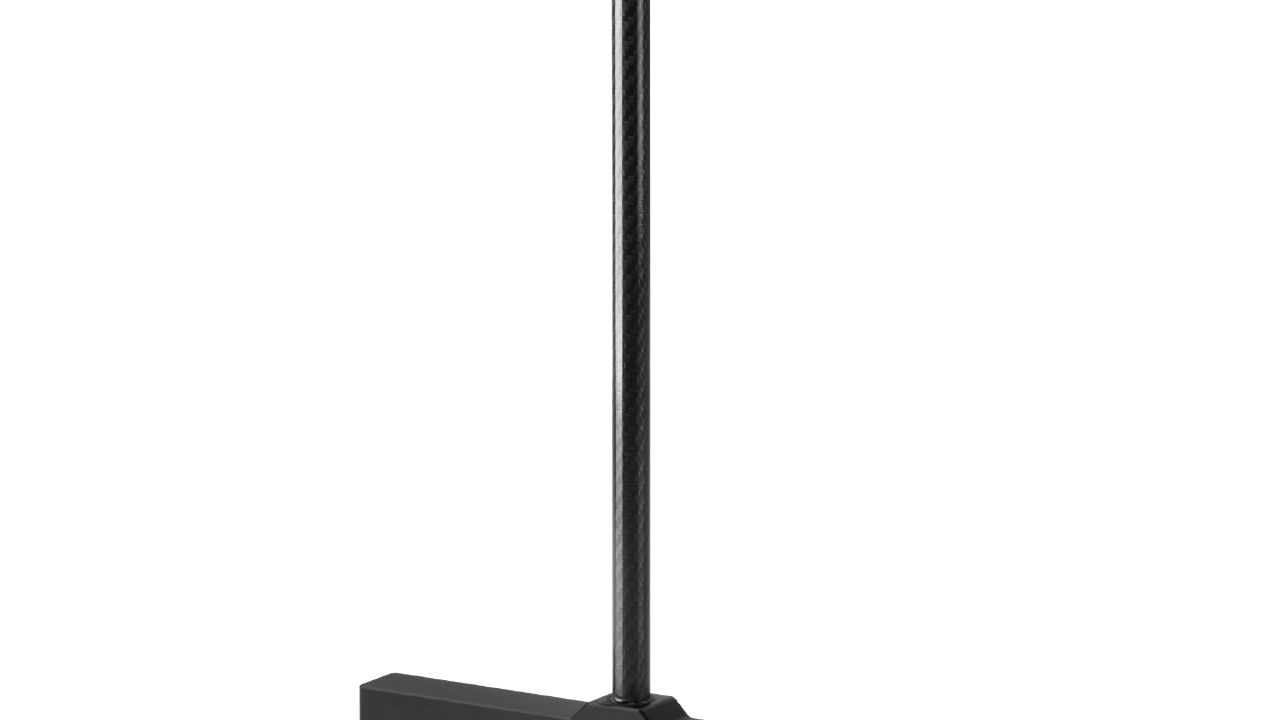

VHF/UHF antenna (R&S®EVSD1-Z3 option)
• 频率范围：108 MHz至118MHz, 320 MHz至340MHz
• 阻抗：50 Ω (nom.)
• Polarization：horizontal
• Protection class：IPx4
• 接口：cable length ｜ 80 mm (3.15 in)
• connector：SMA female
• Dimensions (W × H × D)：40 mm × 400 mm × 251 mm
(1.57 in × 15.75 in × 9.88 in)
• 重量：150 g (0.33 lb)
Emission limits for class A equipment.
• Horizontal radiation pattern (nom.), frequency range：Horizontal radiation pattern (nom.), frequency range 108 MHz至118MHz 320 MHz至340MHz
• Vertical radiation pattern (nom.), frequency range：Vertical radiation pattern (nom.), frequency range 108 MHz至118MHz 320 MHz至340MHz
• Return loss (nom.), frequency range：Return loss (nom.), frequency range 108 MHz至118MHz 320 MHz至340MHz
• Antenna gain (nom.), frequency range：Antenna gain (nom.), frequency range 108 MHz至118MHz 320 MHz至340MHz
• VSWR (nom.), frequency range：VSWR (nom.), frequency range 108 MHz至118MHz 320 MHz至340MHz
Data link module (Wi-Fi) (R&S®EVSD1-Z5 option)
• Operating mode：Wi-Fi access point
• Standards：IEEE 802.11a/b/g/n/ac
• Frequency bands：2.4GHz, 5GHz
以上为前 148 项指标；完整指标（共 207 项）见官方规格书（本页底部「资源下载」）。
