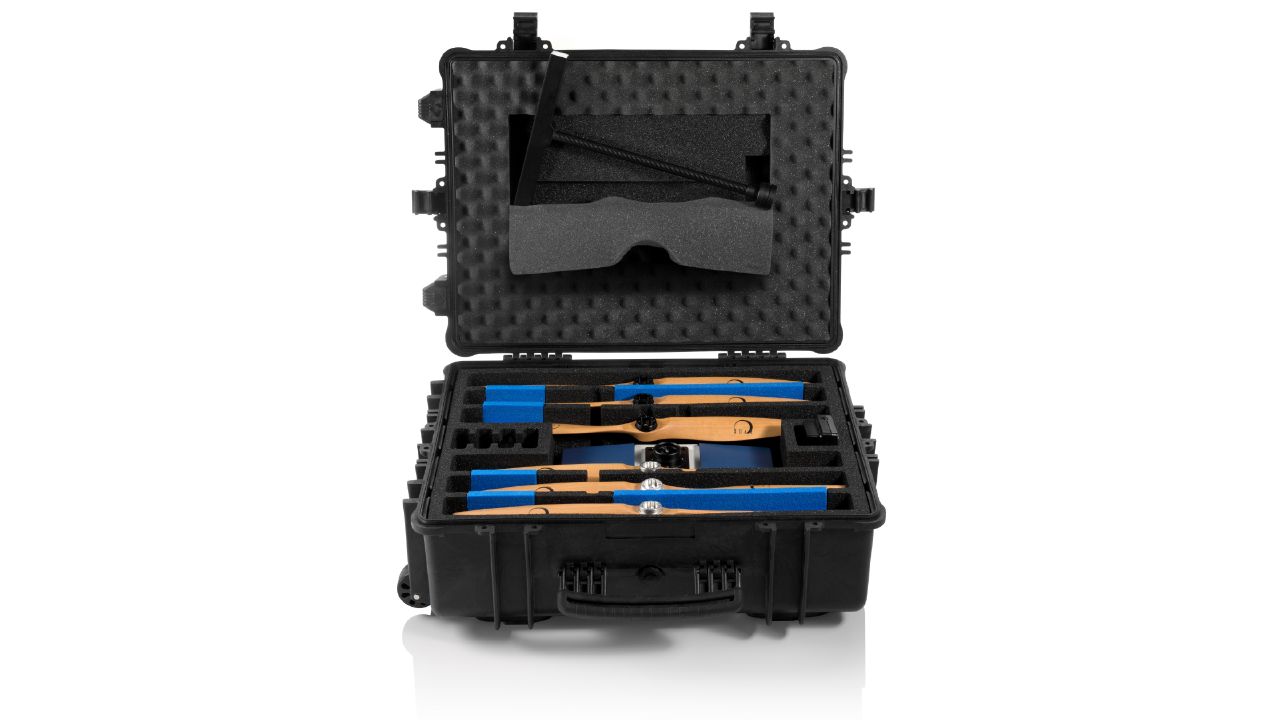

适用于ILS、VOR、MB、GBAS和通信的VHF/UHF导航/无人机分析仪——使用无人机有效检查地面导航和通信系统
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
- «
- 1
- »
EVSF1000 70MHz至410MHz甚高频/特高频导航/飞行分析仪|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

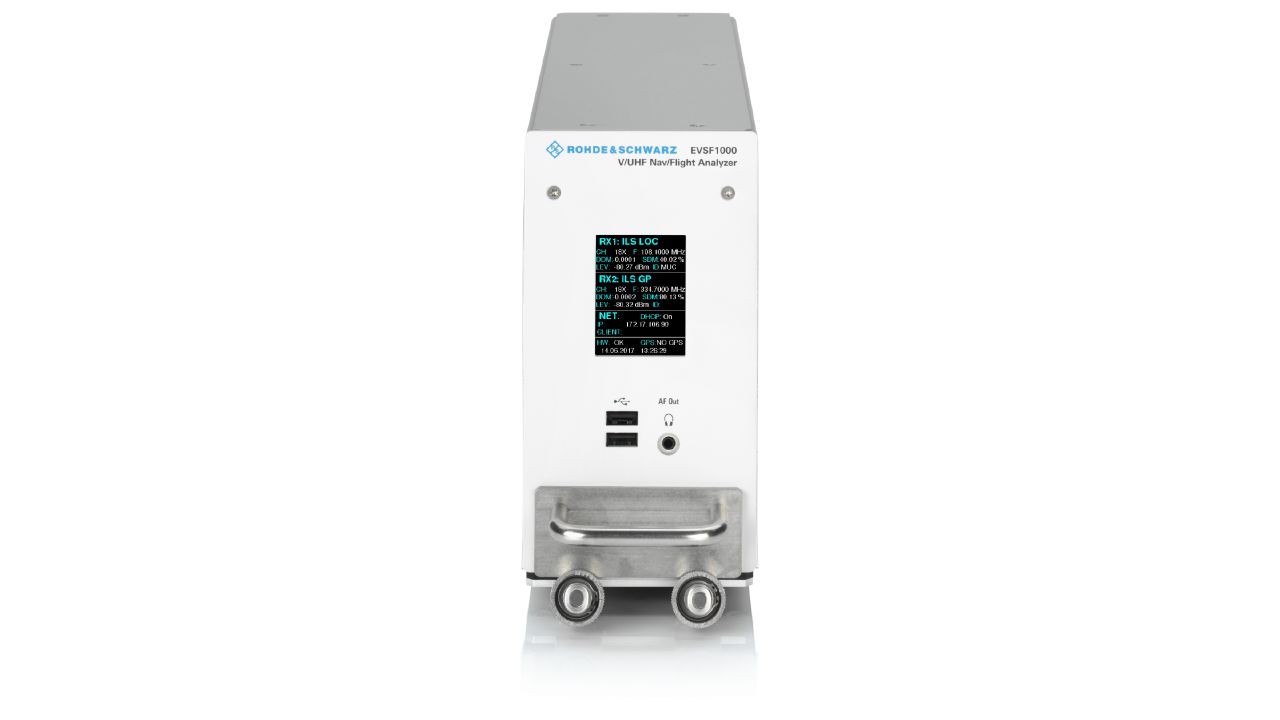

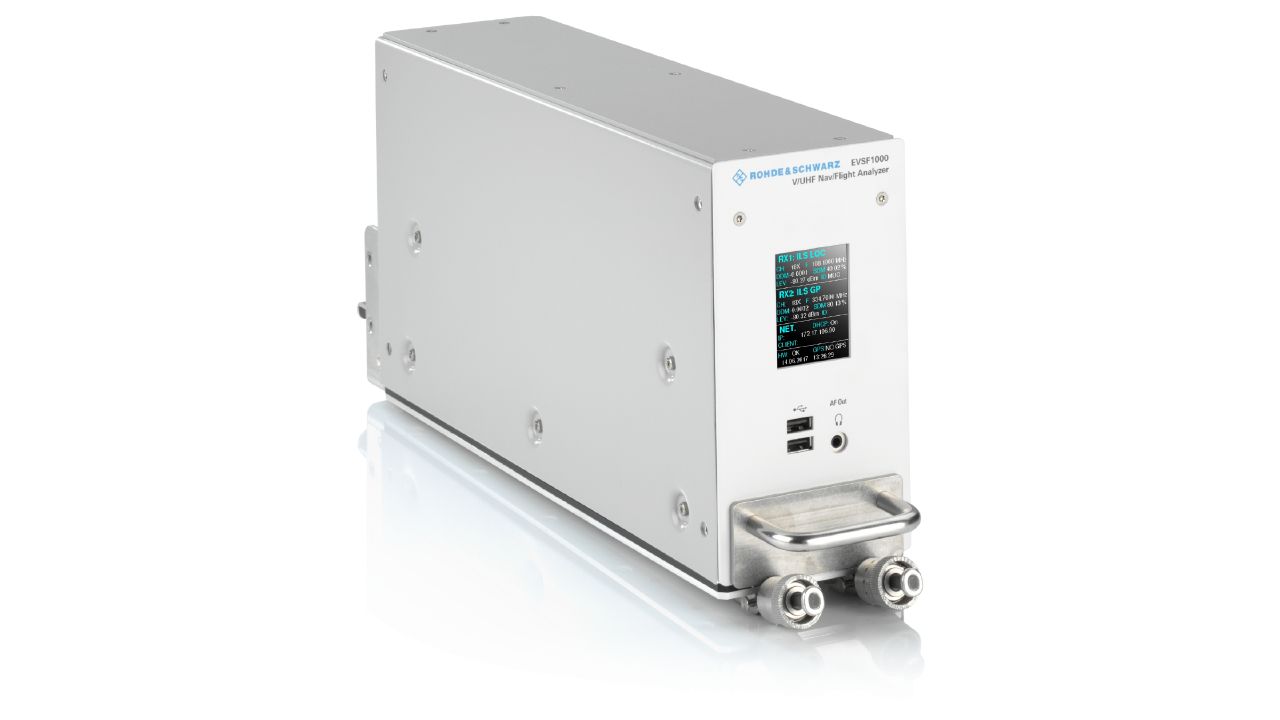

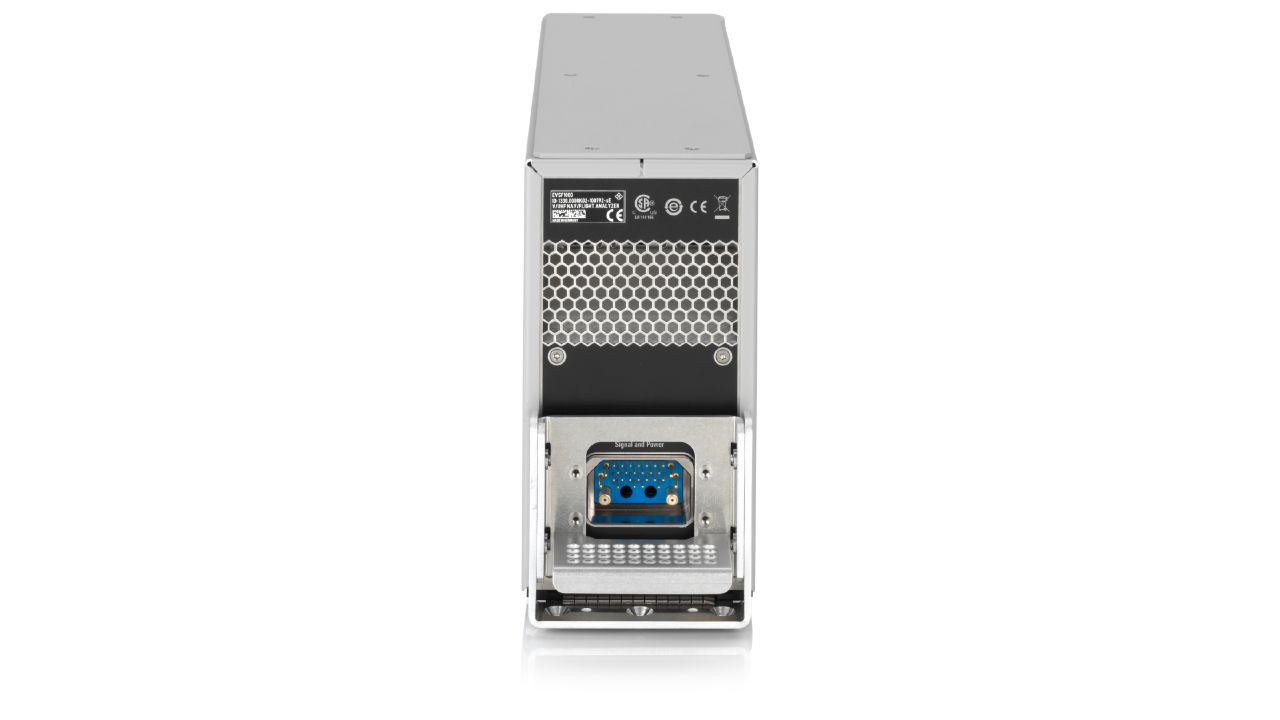

EVSF1000 甚高频/特高频导航/飞行分析仪
R&S®EVSF1000 是罗德与施瓦茨的甚高频/特高频导航/飞行分析仪。官方目录位于「分析仪 / 导航分析仪」。官方标称频率范围：70 MHz至410MHz。官方技术指标共 83 组、236 项，详见「详细指标」。
产品简介
适用于 ILS、VOR、MB、GBAS、通信的甚高频/特高频导航/飞行分析仪——针对地面导航和通信系统的有效飞行检查
官方公布的主要指标：频率范围 70 MHz至410MHz；频率 90Hz/150Hz ± 5Hz 1020Hz ± 50Hz ｜ ≤ 0.05Hz (nom.) ≤ 1.0Hz (nom.)；采样率 125 ksample/s；分辨率 2.38 µs (nom.)；阻抗 1 MΩ (nom.)。
官方公布的产品型号：EVSF1000、Modulation、D8PSK。
核心参数
• 频率范围：70 MHz至410MHz
• 频率：90Hz/150Hz ± 5Hz 1020Hz ± 50Hz ｜ ≤ 0.05Hz (nom.) ≤ 1.0Hz (nom.)
• 采样率：125 ksample/s
• 分辨率：2.38 µs (nom.)
• 阻抗：1 MΩ (nom.)
• Frequency setting resolution：ILS, VOR ｜ 100Hz
• COM, GBAS：10Hz
• Frequency measurement resolution：1Hz
产品型号
• 官方型号：EVSF1000、Modulation、D8PSK
资源下载
详细指标请见 EVSF1000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®EVSF1000 的官方技术指标，共 83 个指标组、236 项。
参数名以行业通用中文术语为主（其中 208 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• 频率范围：70 MHz至410MHz
• Frequency setting resolution：ILS, VOR ｜ 100Hz
• COM, GBAS：10Hz
• Frequency measurement resolution：1Hz
• ILS LLZ, VOR, GBAS：108 MHz至118MHz
• COM 1：118 MHz至145MHz
• ILS GS, COM 2：220 MHz至410MHz
Reference frequency, internal
• 精度：(time since last adjustment × aging rate) +
temperature drift + calibration accuracy
• 年老化率：1 × 10-7 (nom.)
• 温度漂移：0 °C to +50 °C ｜ 1 × 10-7 (nom.)
• Achievable initial calibration accuracy：5 × 10-8 (nom.)
频谱纯度
• 单边带相位噪声：frequency = 110MHz, carrier offset 10kHz -105 dBc (1Hz) (typ.) 25kHz -115 dBc (1Hz) (typ.) 100kHz -125 dBc (1Hz) (typ.) 1MHz -145 dBc (1Hz) (typ.)
(15 dB RF gain, 15 dB IF gain)
• low distortion mode：noise floor up至15 dBm
(15 dB RF attenuation)
• autorange mode：noise floor up至15 dBm
Maximum input level
• DC voltage：50 V
• CW RF power：30 dBm
• Level resolution：0.01 dB
• Residual spurious response：low noise mode ｜ < -100 dBm
(two-tone)
• Third order intercept point (TOI)：2 × -10 dBm, f > 200kHz, normal mode 2 × -10 dBm, fin = 108.1MHz, ｜ > 20 dBm > 40 dBm (nom.)
Level measurement uncertainty
• +20 °C to +30 °C：< 0.5 dB 0 °C to +50 °C < 0.8 dB (nom.)
• Frequency response 70 MHz to：normal RF mode
• 410 MHz, referenced to 113 MHz：+20 °C to +30 °C 0 °C to +50 °C ｜ < 0.5 dB < 0.8 dB (nom.)
IF bandwidth: 10 kHz, 95 % confidence level, +20 °C to +30 °C
• 1.0 dB
• dual frequency ILS or COM system：1.2 dB 70 MHz至410MHz, signal level: -80 dBm to -100 dBm, RF mode auto,
IF bandwidth: 10 kHz, 95 % confidence level, +20 °C to +30 °C
• 3.0 dB (nom.)
ILS measurement mode
• Without R&S®EVSG-K1 option：1F (single frequency system), WIDE main (modulation parameters), distortion,
distortion, data recording
• IF bandwidths：modulation analysis 1F, 2F ｜ 1/3/6/10kHz (nom.) (3kHz default)
• modulation analysis WIDE：1/3/6/10/18/25/36/50kHz (nom.)
(25 kHz default)
• ID analysis, distortion analysis：1/3/6/10kHz (nom.) (3kHz default)
• ILS carrier offset search：1F, 2F
• IF bandwidth range：1 kHz至10kHz
• search modes：manual, find carriers, autotune
measurement time ≥ 10 ms, 95 % confidence level
• 0 % to 50 %, 90 Hz/150 Hz ± 2.5 %：≤ 0.3 %
• voice/identifier：≤ 1.0 % (nom.)
measurement time ≥ 500 ms, 95 % confidence level
• 0 % to 50 %, 90 Hz/150 Hz ± 2.5 %：≤ 0.5 %
• voice/identifier：≤ 2.0 % (nom.)
measurement time ≥ 10 ms, 95 % confidence level
• 频率：90Hz/150Hz ± 5Hz 1020Hz ± 50Hz ｜ ≤ 0.05Hz (nom.) ≤ 1.0Hz (nom.)
• Phase angle 90 Hz/150 Hz：≤ 0.2° (nom.)
• Phase angle 90：Hz/90Hz, with R&S®EVSG-K1 option ｜ ≤ 0.2° (nom.)
• 150Hz/150Hz
measurement time ≥ 500 ms, 95 % confidence level
• 频率：90/150Hz ± 5Hz 1020Hz ± 50Hz ｜ ≤ 0.1Hz (nom.) ≤ 5.0Hz (nom.)
• Phase angle 90 Hz/150 Hz：≤ 1.0° (nom.)
• Phase angle 90 Hz/90 Hz,：with R&S®EVSG-K1 option ｜ ≤ 1.0° (nom.)
• 150Hz/150Hz
• SDM: 10 % to 90 %, measurement time ≥：10 ms, 95 % confidence level
• Localizer：≤ ±10 % DDM ｜ ≤ 0.04 % DDM ± 0.1 % of reading
• > ±10 % DDM：≤ 0.04 % DDM ± 0.2 % of reading
• Glidepath：≤ ±20 % DDM ｜ ≤ 0.08 % DDM ± 0.1 % of reading
• > ±20 % DDM：≤ 0.08 % DDM ± 0.2 % of reading
SDM: 10 % to 90 %, measurement time ≥ 500 ms, 95 % confidence level
• Localizer：≤ ±10 % DDM ｜ ≤ 0.25 % DDM ± 0.1 % of reading
• > ±10 % DDM：≤ 0.25 % DDM ± 0.2 % of reading
• Glidepath：≤ ±20 % DDM ｜ ≤ 0.5 % DDM ± 0.1 % of reading
• > ±20 % DDM：≤ 0.5 % DDM ± 0.2 % of reading
VOR signal analysis (R&S®EVSG-K2 option)
• IF bandwidths：1/3/6/10/18/25/36/50kHz (nom.)
measurement time ≥ 100 ms, 95 % confidence level
• Azimuth measurement uncertainty：≤ ±0.05°
• AM modulation depth measurement：0 % to 50 %, 30Hz/9960Hz ± 2 % ｜ ≤ 0.5 %
• uncertainty：voice/identifier ｜ ≤ 1.0 % (nom.)
• AF frequency measurement：30Hz ± 3Hz ｜ ≤ 0.03Hz (nom.)
• uncertainty：1020Hz ± 50Hz 9960Hz ± 100Hz ｜ ≤ 1.0Hz (nom.) ≤ 0.5Hz (nom.)
measurement time ≥ 100 ms, 95 % confidence level
• measurement time ≥：500 ms, 95 % confidence level
• Azimuth measurement uncertainty：≤ ±0.25°
• AM modulation depth measurement：0 % to 50 %, 30Hz/9960Hz ± 2 % ｜ ≤ 1.0 %
• uncertainty：voice/identifier ｜ ≤ 2.0 % (nom.)
• AF frequency measurement：30Hz ± 3Hz ｜ ≤ 0.5Hz (nom.)
• uncertainty：1020Hz ± 50Hz 9960Hz ± 100Hz ｜ ≤ 5.0Hz (nom.) ≤ 1.0Hz (nom.)
• measurement time ≥：500 ms, 95 % confidence level
Marker beacon signal analysis (R&S®EVSG-K3 option)
• IF bandwidths：1/3/6/10/18/25/36/50kHz (nom.)
measurement time ≥ 100 ms, 95 % confidence level
• AM modulation depth：measurement ｜ 80 % to 100 %, 400/1300/3000Hz ± ｜ 2 % ｜ ≤ 0.5 %
• AF frequency measurement：400/1300/3000Hz ± ｜ 50Hz ｜ ≤ 0.5Hz (nom.)
GBAS mode (R&S®EVSG-K4 option)
• Standards：ICAO Annex 10,
message content, data recording
• IF bandwidths：16.8kHz/25kHz (nom.) (16.8kHz default)
• VDB capture range：±1kHz (nom.)
• range：RF mode low noise ｜ 100 dBm to -35 dBm (nom.)
• RF mode normal：83 dBm to -5 dBm (nom.)
• RF mode low distortion：67 dBm至10 dBm (nom.)
• Symbol rate：10500 symbols/s (nom.)
频率
• Error vector magnitude (EVM)：RMS normalization mode: ｜ < 1 % (nom.)
• RMS error：mean constellation power
TDMA timing parameters
• 分辨率：2.38 µs (nom.)
resolution sequence
• Message parameters：training sequence FEC
• burst failed count
• can be modified or extended：message type 2
• message type 11
• Trigger：pulse per second (PPS)
(required for measurement)
• Required pulse width：trigger on rising edge ｜ > 1 µs
• Required accuracy：±95.2 µs
SCAT I mode (R&S®EVSG-K5 option)
• Standards：ICAO Annex 10,
RTCA DO-217
• Measurement modes,：see section GBAS mode
message parameters
• Supported message types：message type 1
data recording
• 2F (dual frequency system)：main (sum of TX1 and TX2),
data recording
• IF bandwidths：1/3/6/10kHz (nom.) (3kHz default)
• Carrier offset：2F (8.33kHz channel separation systems) ｜ ±2.5kHz
measurement time ≥ 500 ms, 95 % confidence level
• AM modulation depth measurement：10 % to 95 %, 1kHz ± 2.5 % ｜ ≤ 0.5 %
LF analysis (R&S®EVSG1-K7 option) 1
• Input：LF In (rear)
ILS signal analysis
• Level display：RMS input voltage
peak modulation voltage (Vp)
• Spectrum preview：frequency axis ｜ 0 Hz至24kHz
• level axis：0 V至1 V/0 V至5 V (linear)
• measurement display：LF input spectrum
• LF input mode：user-selectable AF or low IF
• Coupling：AC/DC
• AF input bandwidth：AF mode ｜ 0.5/1.5/3/5/9/12.5/18/25kHz
(1.5 kHz default)
• low IF mode：1/3/6/10kHz (3kHz default)
steps
• I/Q data recording：AF mode I only
VOR signal analysis (R&S®EVSG1-K2 required)
• Level display：RMS input voltage
peak modulation voltage (Vp)
• Spectrum preview：frequency axis ｜ 0 Hz至24kHz
• level axis：0 V至1 V/0 V至5 V (linear)
• measurement display：LF input spectrum
• LF input mode：AF
• Coupling：AC/DC
• AF input bandwidth：0.5/1.5/3/5/9/12.5/18/25kHz
(12.5 kHz default)
• I/Q data recording：AF mode I only
NDB signal analysis
• Input frequency range：190 kHz至1750kHz
• 频率分辨率：1Hz
• Tuning step size：0.1/1/10kHz (1kHz default)
频率
• Level display：RMS signal level
• Unit：input impedance 50 Ω dBµV or dBm (dBµV default)
• input impedance 20 kΩ：dBµV (EMF)
• Measurement range：S+N/N >20 dB, BW 1kHz
• RF attenuation auto：20 dBµV至110 dBµV (nom.) 2
• RF mode low noise：20 dBµV至80 dBµV (nom.)
• RF mode norm：40 dBµV至100 dBµV (nom.)
• RF mode low distortion：60 dBµV至110 dBµV (nom.) 2
• Residual spurious response：low noise mode ｜ < 20 dBµV (nom.)
• instrument serial number < 100817：< 1 dB (nom.)
• instrument serial number ≥ 100817：< 1 dB
measurement time ≥ 100 ms, 95 % confidence level
• AM modulation depth measurement：80 % to 100 %, 400Hz/1020Hz ± 2 % ｜ ≤ 1 % (nom.)
• AF frequency measurement：400Hz/1020Hz ± 50Hz ｜ ≤ 0.5Hz (nom.)
• Spectrum preview：frequency axis fcenter = receiver frequency, span 50kHz
• level axis：30 dBµV至120 dBµV
• measurement display：IF spectrum
modulation depth, modulation frequency
• distortion：K2, K3, K4, THD,
unwanted AM 30 Hz to 120 Hz
• data recording：measurement parameters, I /Q data
• IF bandwidths：1/3/6/10kHz ( ｜ 3kHz default)
• ID frequency：selectable ｜ 400Hz ± 10 % or 1020Hz ± 10 % (nom.)
(400 Hz default)
• I/Q data recording：I and Q
RF and IF spectrum analysis (R&S®EVSG-K10 option)
• RF frequency range：70 MHz至410MHz
• Display range：selectable noise floor up至15 dBm
RF spectrum analysis mode
• Resolution bandwidths：0.8/1.6/3.1/6.2/12.5/25/50/100kHz
IF spectrum analysis mode
• Span (or start/stop)：user-selectable ｜ 1 kHz至100kHz
AF spectrum analysis (R&S®EVSG-K11 option)
• LF input (with R&S®EVSG1-K7 option)：0 Hz至50kHz
• Span (or start/stop)：user-selectable ｜ 100 Hz至50kHz
• Measurement result displays：ILS 1F/wide AM spectrum
(AM distortion)
• Trace detector：auto peak (default), RMS
• Trace functions：clear/write, max imum peak, average
Data recording
• Data rate：up至100 data records/s
• Number of record sets per data list：1 000 000
以上为前 144 项指标；完整指标（共 236 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：EVSF1000、Modulation、D8PSK
指标整理自官方文件：EVSF1000_specs_en_5215-2408-22_v0800.pdf
