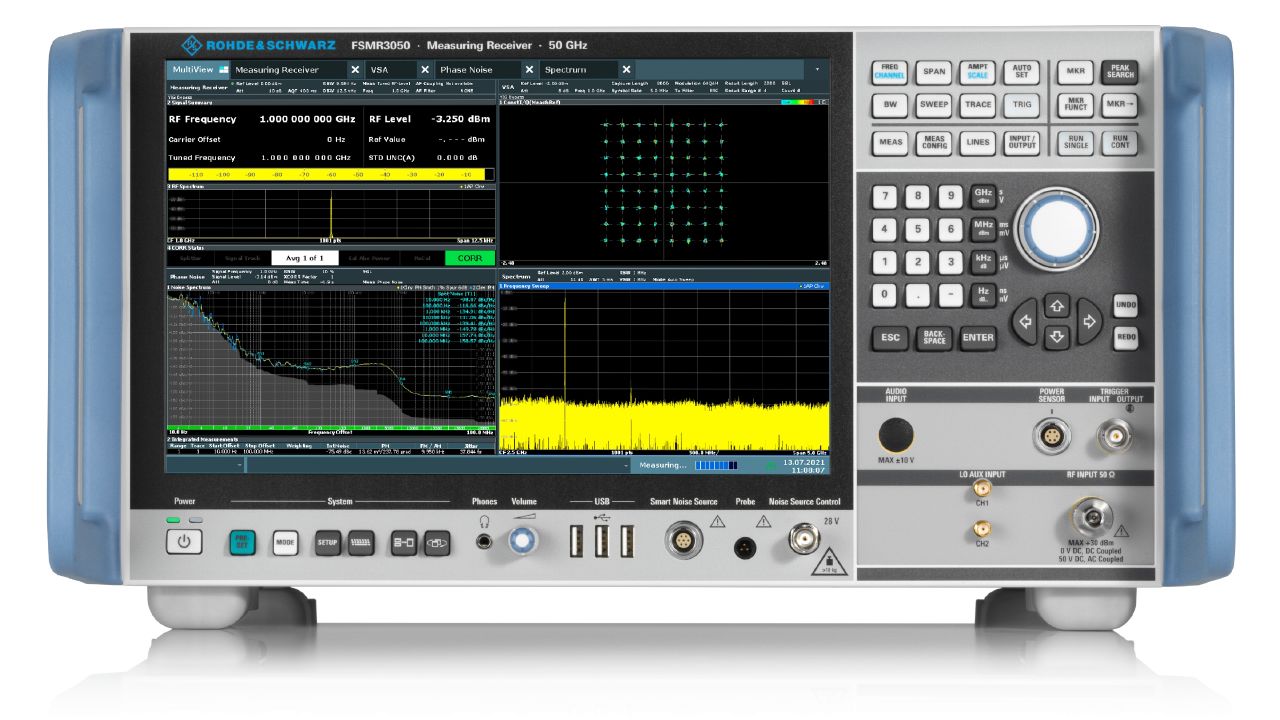

R&S®FSMR3000测量接收机是一款完整解决方案，可用于信号发生器和固定或可调衰减器的校准与性能检查。

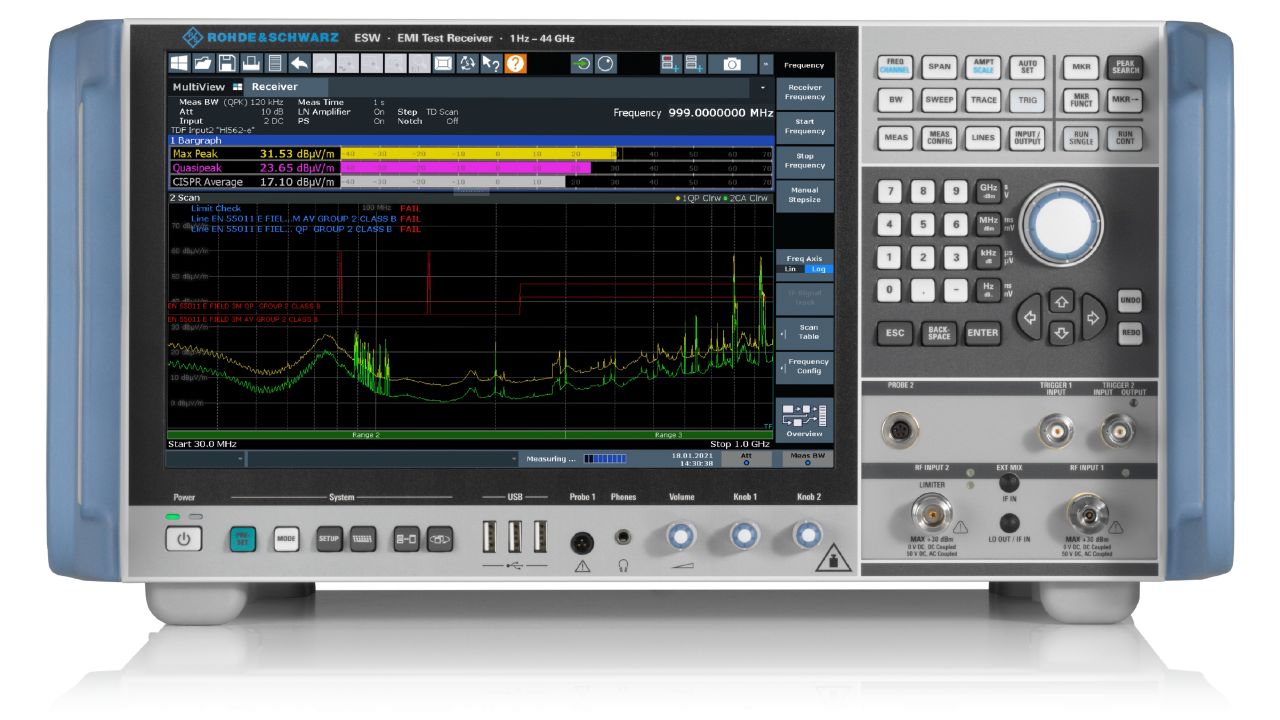

高端EMI测试接收机适用于一致性测试。

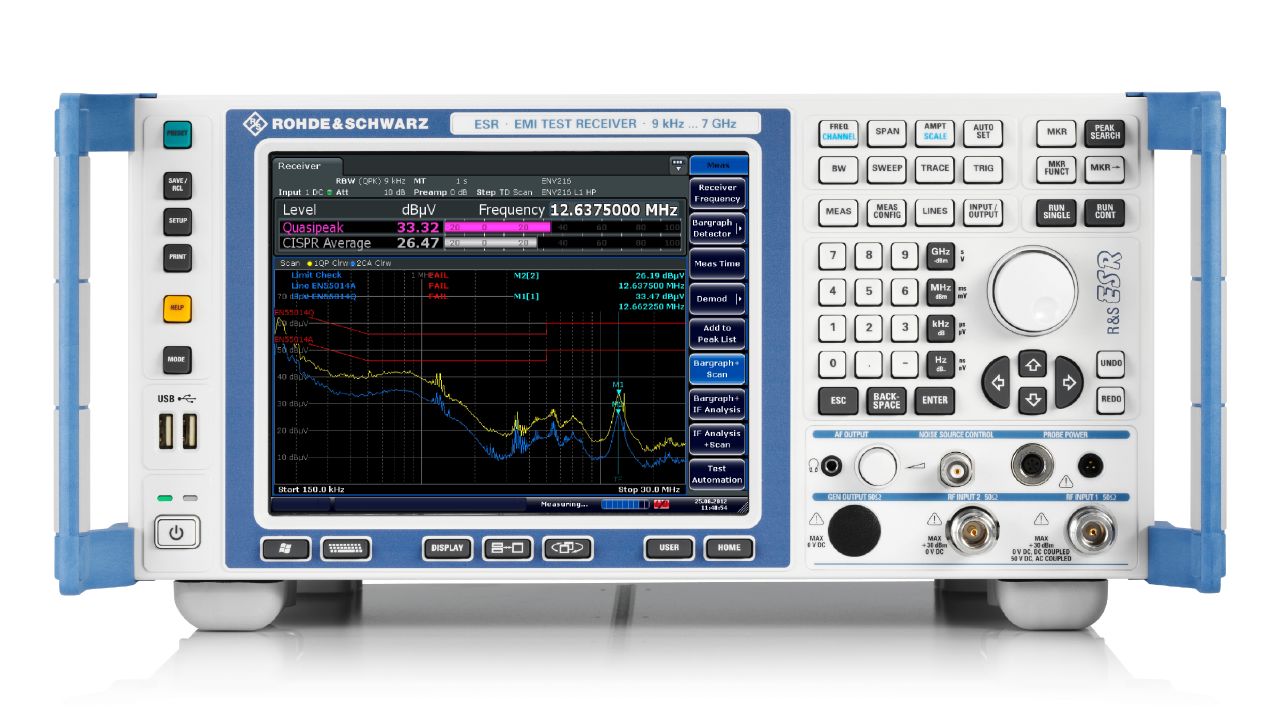

R&S®ESR中端EMI测试接收机适用于快速、可靠的一致性测试。
- «
- 1
- »
FSMR 20Hz至3.6GHz测量接收机|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
FSMR 测量接收机
R&S®FSMR 是罗德与施瓦茨的测量接收机。官方目录位于「分析仪 / 信号与频谱分析仪」。官方技术指标共 251 组、593 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：频率范围 FSMR3 ｜ 20 Hz至3.6GHz；频率分辨率 0.01Hz；带宽 RBW ≤ 30kHz ｜ 1.67 × resolution bandwidth, min. 2.6kHz；采样率 settable in 0.5Hz steps ｜ 15.625 kHz至32MHz；分辨率 6 digits。
官方公布的产品型号：FSMR、FSMR26、FSMR43、FSMR50、NRP-Z37、NRP-Z51、NRP-Z55、NRP-Z11。
核心参数
• 频率范围：FSMR3 ｜ 20 Hz至3.6GHz
• 频率分辨率：0.01Hz
• 带宽：RBW ≤ 30kHz ｜ 1.67 × resolution bandwidth, min. 2.6kHz
• 采样率：settable in 0.5Hz steps ｜ 15.625 kHz至32MHz
• 分辨率：6 digits
• 单边带相位噪声：f = 500MHz, 10kHz carrier offset
• 输入阻抗：selectable 50 Ω/1 MΩ (nom.)
• R&S®FSMR26:：DC-coupled AC-coupled ｜ 20 Hz至26.5GHz 10 MHz至26.5GHz
产品型号
• 官方型号：FSMR、FSMR26、FSMR43、FSMR50、NRP-Z37、NRP-Z51、NRP-Z55、NRP-Z11、NRP-Z21、NRP-Z81、NRP-Z91、NRP-Z27/-Z37、MHz7、MHz
资源下载
详细指标请见 FSMR 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®FSMR 的官方技术指标，共 251 个指标组、593 项。
参数名以行业通用中文术语为主（其中 495 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• 频率范围：R&S®FSMR3: AC-coupled 1 MHz至3.6GHz ｜ DC-coupled ｜ 20 Hz至3.6GHz
• R&S®FSMR26:：DC-coupled AC-coupled ｜ 20 Hz至26.5GHz 10 MHz至26.5GHz
• R&S®FSMR43:：DC-coupled ｜ 20 Hz至43GHz
• R&S®FSMR50:：DC-coupled ｜ 20 Hz至50GHz
Internal timebase
• Reference frequency, internal, nominal：standard OCXO
• 温度漂移：+5 °C to +45 °C ｜ 8 × 10-8
• Total error：per year ｜ 1.8 × 10-7
• Reference frequency, internal, nominal：R&S®FSU-B4 option
• 温度漂移：+5 °C to +45 °C ｜ 1 × 10-9
• Total error：per year ｜ 5 × 10-8
Frequency counter
• 频率范围：FSMR3 ｜ 20 Hz至3.6GHz
• FSMR：20 Hz至26.5GHz
• FSMR：20 Hz至43GHz
• FSMR：20 Hz至50GHz
• Frequency display：frequency offset
• Sensitivity：10 kHz至26.5GHz 26.5 GHz至50GHz ｜ 120 dBm -100 dBm
• Maximum frequency counter resolution：0.001Hz 0.1Hz)
(PD 5213.5539.22).
• level range：thermoelectric power sensors
• NRP-Z：3.5 mm male with int. ｜ DC至26.5GHz ｜ 24 dBm to +26 dBm
splitter
• NRP-Z：N male ｜ DC至18GHz ｜ 30 dBm to +20 dBm
• NRP-Z：2.92 mm male ｜ DC至40GHz ｜ 30 dBm to +20 dBm
diode power sensors
• NRP-Z：N male ｜ 10 MHz至8GHz ｜ 67 dBm to +23 dBm
• NRP-Z：N male ｜ 10 MHz至18GHz ｜ 67 dBm to +23 dBm
• NRP-Z：N male ｜ 50 MHz至18GHz ｜ 60 dBm to +20 dBm
• NRP-Z：N male ｜ 9 kHz至6GHz ｜ 67 dBm to +23 dBm
• sensor module, input level: -10 dBm to +26 dBm：+15 °C to +35 °C DC至4.2GHz 0.083 dB 0.107 dB > 4.2 GHz至8GHz 0.099 dB 0.123 dB > 8 GHz至12.4GHz 0.107 dB 0.135 dB > 12.4 GHz至18GHz 0.130 dB 0.159 dB > 18 GHz至26.5GHz 0.167 dB 0.212 dB ｜ 0 °C to +50 °C
• without numeric isolation correction：temperature range: temperature range:
• (VSWR correction OFF)：+15 °C to +35 °C DC至4.2GHz 0.120 dB 0.138 dB > 4.2 GHz至8GHz 0.166 dB 0.181 dB > 12.4 GHz至18GHz 0.187 dB 0.207 dB > 18 GHz至26.5GHz 0.235 dB 0.269 dB ｜ 0 °C to +50 °C
• RF pow er resolution：0.001 dB
• Instrumentation：not applicable
精度
• RF range-to-range：not applicable
error
• Max. pow er：average 1.0 W (+30 dBm) for max. 10 minutes ｜ 0.5 W (+27 dBm) continuous
• pulse energy：30 µWs
connected to the R&S®FSMR RF input
• DC to 2 GHz：< 1.15 > 2 GHz至4.2GHz < 1.18 < 1.18 > 4.2 GHz至8GHz < 1.23 < 1.23 > 8 GHz至12.4GHz < 1.25 < 1.25 > 12.4 GHz至18GHz < 1.38 < 1.30 > 18 GHz至26.5GHz ｜ < 1.15 < 1.45
• Zero drift of meter：not applicable
warm-up of power sensor
• Pow er range of the：24 dBm (4 µW) to +26 dBm (400 mW);
• R&S®FSMR w ith the：24 dBm to +30 dBm (1 W) for max. 10 minutes,
• NRP-Z27/-Z：one range without subranges
pow er sensor module
• Response time：100 ms × number of averages (nom.)
• Display units：absolute mode dBm, W
• relative mode：dB, %
RF level (tuned receiver)
• 频率范围：FSMR3 ｜ 100 kHz至3.6GHz
• FSMR：100 kHz至26.5GHz
• FSMR：100 kHz至43GHz
• FSMR：100 kHz至50GHz
• Display units：absolute mode dBm
• relative mode：dB
• Input VSWR：R&S®NRP-Z27/-Z37 connected see “RF power” section
module
• Measurement time：500 ms (nom.) for single measurement
Relative level measurement
• 频率范围：FSMR3 ｜ 100 kHz至3.6GHz
• FSMR：100 kHz至26.5GHz
• FSMR：100 kHz至43GHz
• FSMR：100 kHz至50GHz
• Level range：RF, R&S®FSMR RF input 100 kHz至10MHz +30 dBm to -120 dBm 10 MHz至3.6GHz
• without preamplifier：+30 dBm to -130 dBm
• with preamplifier：+30 dBm to -140 dBm
(R&S®FSU-B25 option)
• 3.6 GHz to 26.5 GHz：+30 dBm to -130 dBm 26.5 GHz至50GHz +30 dBm to -120 dBm
RF:
• 100 kHz to 22 GHz：0.005 dB 22 GHz至40GHz 0.015 dB 40 GHz至50GHz 0.045 dB
(PD 5213.5539.22).
• Level range：RF, R&S®NRP-Z27/-Z37 RF input 100 kHz至10MHz +30 dBm to -110 dBm 10 MHz至3.6GHz
• without preamplifier：+30 dBm to -120 dBm
• with preamplifier：+30 dBm to -130 dBm
(R&S®FSU-B25 option)
• 3.6 GHz to 26.5 GHz：+30 dBm to -120 dBm 26.5 GHz至50GHz +30 dBm to -110 dBm
RF: 100 kHz to 4.2 GHz
• 130 dBm to +26 dBm：±0.083 dB ± 0.005 dB per 10 dB step +26 dBm to +30 dBm ±0.102 dB ± 0.005 dB per 10 dB step
RF: 4.2 GHz to 8 GHz
• 120 dBm to +26 dBm：±0.099 dB ± 0.005 dB per 10 dB step +26 dBm to +30 dBm ±0.144 dB ± 0.005 dB per 10 dB step
RF: 8 GHz to 12.4 GHz
• 120 dBm to +26 dBm：±0.107 dB ± 0.005 dB per 10 dB step +26 dBm to +30 dBm ±0.144 dB ± 0.005 dB per 10 dB step
RF: 12.4 GHz to 18 GHz
• 120 dBm to +26 dBm：±0.130 dB ± 0.005 dB per 10 dB step +26 dBm to +30 dBm ±0.144 dB ± 0.005 dB per 10 dB step
RF: 18 GHz to 26.5 GHz
• 120 dBm to +26 dBm：±0.167 dB ± 0.005 dB per 10 dB step +26 dBm to +30 dBm ±0.178 dB ± 0.005 dB per 10 dB step
RF:
• 100 kHz to 22 GHz：0.005 dB 22 GHz至40GHz 0.015 dB 40 GHz至50GHz 0.045 dB
Amplitude modulation (AM)
• Input level range：RF: 100 kHz至50GHz ｜ 40 dBm to +30 dBm
• Modulation depth range：RF: 100 kHz至50GHz ｜ 0 % to 100 %
RF modulation rate
• 100 kHz to 10 MHz：10 Hz至10kHz 1 ≥ 10MHz 10 Hz至50kHz 2 < 1 % of reading 50 kHz至100kHz 90 Hz至150Hz ｜ < 1.5 % of reading < 1.5 % of reading < 0.4 % of reading
• Flatness, referenced to 1 kHz：RF modulation rate 100 kHz至10MHz 10 Hz至10kHz 1 < 0.3 % of reading ≥ 10MHz 10 Hz至50kHz 2 < 0.3 % of reading 50 kHz至100kHz < 0.8 % of reading
RF FM deviation
• 100 kHz to 10 MHz：5kHz ≥ 10MHz 50kHz < 0.2 % (nom.) ｜ < 0.2 % (nom.)
• Residual AM：measurement bandwidth: 3kHz < 0.01 %
Harmonic distortion
• signal：depth of modulation: 5 % to 99 %
RF modulation rate
• 100 kHz to 10 MHz：50 Hz至10kHz ≥ 10MHz 50 Hz至100kHz < 0.3 % (-50.5 dB) ｜ < 0.3 % (-50.5 dB)
• Detectors：+Peak, -Peak, ±Peak/2, RMS,
Frequency modulation (FM)
• Input level range：RF: 100 kHz至50GHz ｜ 40 dBm to +30 dBm
• Modulation rate range：RF: 100kHz to < 10MHz ｜ 10 Hz至10kHz
• RF: 10 MHz to 50 GHz：10 Hz至5MHz
• RF: 10 MHz to 50 GHz：max. 5MHz (peak)
• FM deviation uncertainty：RF deviation (peak) 200 kHz至10MHz 50kHz ≥ 10MHz 500kHz
RF modulation rate
• 200 kHz to 10 MHz：10 Hz至10kHz ≥ 10MHz 10 Hz至100kHz < 1 % 100 kHz至200kHz ｜ < 1 % < 3 %
• AM rejection：modulation rate: 400Hz/1kHz < 20Hz (nom.)
RF ≥ 200 kHz
• RF: 300 kHz to 1 GHz：< 1Hz
• RF: 1 GHz to 18 GHz：< (0.25 + 0.75 × RF/GHz) Hz
Harmonic distortion
• signal：RF: 200 kHz至10MHz
modulation rate: 50 Hz to 10 kHz
• deviation：< 10kHz < 50kHz ｜ < 0.1 % (-60 dB) < 0.3 % (-50.5 dB)
modulation rate: 50 Hz to 100 kHz
• deviation：< 100kHz < 500kHz ｜ < 0.1 % (-60 dB) < 0.3 % (-50.5 dB)
• Detectors：+Peak, -Peak, ±Peak/2, RMS,
Phase modulation (φM)
• Input level range：RF: 100 kHz至50GHz ｜ 40 dBm to +30 dBm
• Modulation rate range：RF: 100kHz to < 10MHz ｜ 10 Hz至10kHz
• RF: 10 MHz to 50 GHz：10 Hz至5MHz
• RF: ≥ 10 MHz：max. 10000 rad, depends on mod. rate
Maximum phase deviation.
• 200 kHz to 10 MHz：50 Hz至10kHz ≥ 10MHz 50 Hz至100kHz < 1 % ｜ < 1 %
• AM rejection：modulation rate: 400Hz/1kHz ｜ < 0.02 rad (nom.)
RF ≥ 200 kHz
• Residual φM：measurement bandwidth: 100kHz typ. 0.003 rad
Harmonic distortion
• signal：RF: 200 kHz至10MHz
• modulation rate：50 Hz至10kHz ｜ < 0.1 % (-60 dB)
RF ≥ 10 MHz
• modulation rate：50 Hz至100kHz ｜ < 0.1 % (-60 dB)
• Detectors：+Peak, -Peak, ±Peak/2, RMS,
Audio input characteristics
• 输入阻抗：selectable 50 Ω/1 MΩ (nom.)
• Maximum ratings：50 Ω input impedance, max. power 1 MΩ input impedance, max. peak voltage ｜ < 1 W < 20 V
• Ranges：2
• Full-scale RMS voltage (sine wave)：4 V range 0.4 V range ｜ > 3 V (typ. 4 V) > 300 mV (typ. 400 mV)
• Accuracy, DC voltage：4 V range 0.4 V range ｜ < 0.5 % of reading ± 5 mV < 0.5 % of reading ± 1 mV
Accuracy, AC voltage
• 20 Hz to 100 kHz：< 1 % of reading 100 kHz至300kHz < 2 % of reading 300 kHz至1MHz < 5 %, typ. < 3 % of reading
• 4 V range：< 250 µV 0.4 V range < 25 µV
fundamental frequency: 100 Hz to 100 kHz
• 4 V range:：full scale至600 mV 600 mV至300 mV 0.4 V range: from full scale至100 mV ｜ < 0.1 % (-60 dB) < 0.2 % (-54 dB) < 0.1 % (-60 dB)
Distortion measurement
• Distortion display range：0.001 % to 100 % (-100 dB至0 dB)
• 10th harmonic, whichever is lower;
SINAD measurement
• SINAD display range：100 dB至0 dB
• 100 Hz至250kHz,
Audio frequency counter
• 频率范围：20 Hz至250kHz
• Sensitivity：audio input signal ｜ 5 mV
• 分辨率：6 digits
• Uncertainty：input RMS voltage ｜ > 100 mV
• f < 1 kHz：±0.02Hz ± f × reference oscillator
uncertainty
• f ≥ 1 kHz：±3 counts of least significant digit
Low pass filters
• 3 kHz：flatness ≤ 1kHz -3 dB roll-off ｜ < 1 % 3kHz (nom.)
slope 30 dB/octave
• 15 kHz：flatness ≤ 10kHz -3 dB roll-off ｜ < 1 % 15kHz (nom.)
slope 30 dB/octave
• 23 kHz：flatness ≤ 15kHz -3 dB roll-off ｜ < 1 % 23kHz (nom.)
slope 30 dB/octave
• 100 kHz：flatness ≤ 10kHz -3 dB roll-off ｜ < 1 % 100kHz (nom.)
• filter type：9-pole Bessel
Highpass filters
• 20 Hz：flatness ≥ 50Hz -3 dB roll-off ｜ < 1 % 20Hz (nom.)
slope 18 dB/octave
• 50 Hz：flatness ≥ 200Hz -3 dB roll-off ｜ < 1 % 50Hz (nom.)
slope 12 dB/octave
• 300 Hz：flatness ≥ 1kHz -3 dB roll-off ｜ < 1 % 300Hz (nom.)
Weighting filters
• Deemphasis：1-pole lowpass ｜ 25/50/75/750 µs (nom.)
• 20Hz highpass filter
频率
• 频率范围：R&S®FSMR3: AC-coupled 1 MHz至3.6GHz ｜ DC-coupled ｜ 20 Hz至3.6GHz
• R&S®FSMR26:：DC-coupled AC-coupled ｜ 20 Hz至26.5GHz 10 MHz至26.5GHz
• R&S®FSMR43:：DC-coupled ｜ 20 Hz至43GHz
• R&S®FSMR50:：DC-coupled ｜ 20 Hz至50GHz
• 频率分辨率：0.01Hz
以上为前 134 项指标；完整指标（共 593 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：FSMR、FSMR26、FSMR43、FSMR50、NRP-Z37、NRP-Z51、NRP-Z55、NRP-Z11、NRP-Z21、NRP-Z81、NRP-Z91、NRP-Z27/-Z37、MHz7、MHz
指标整理自官方文件：FSMR_dat-sw_en.pdf
