罗德与施瓦茨 · Rohde & Schwarz

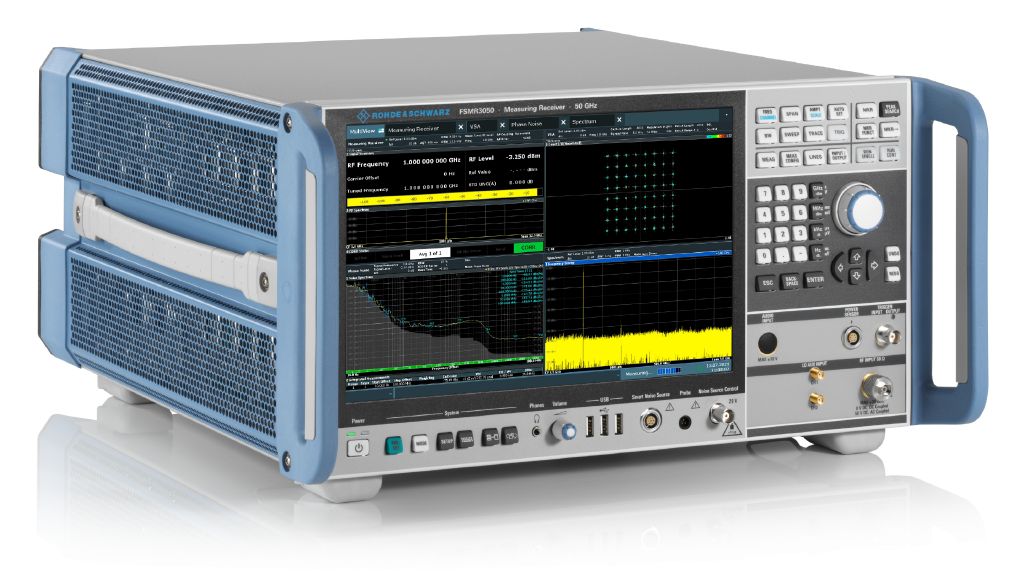

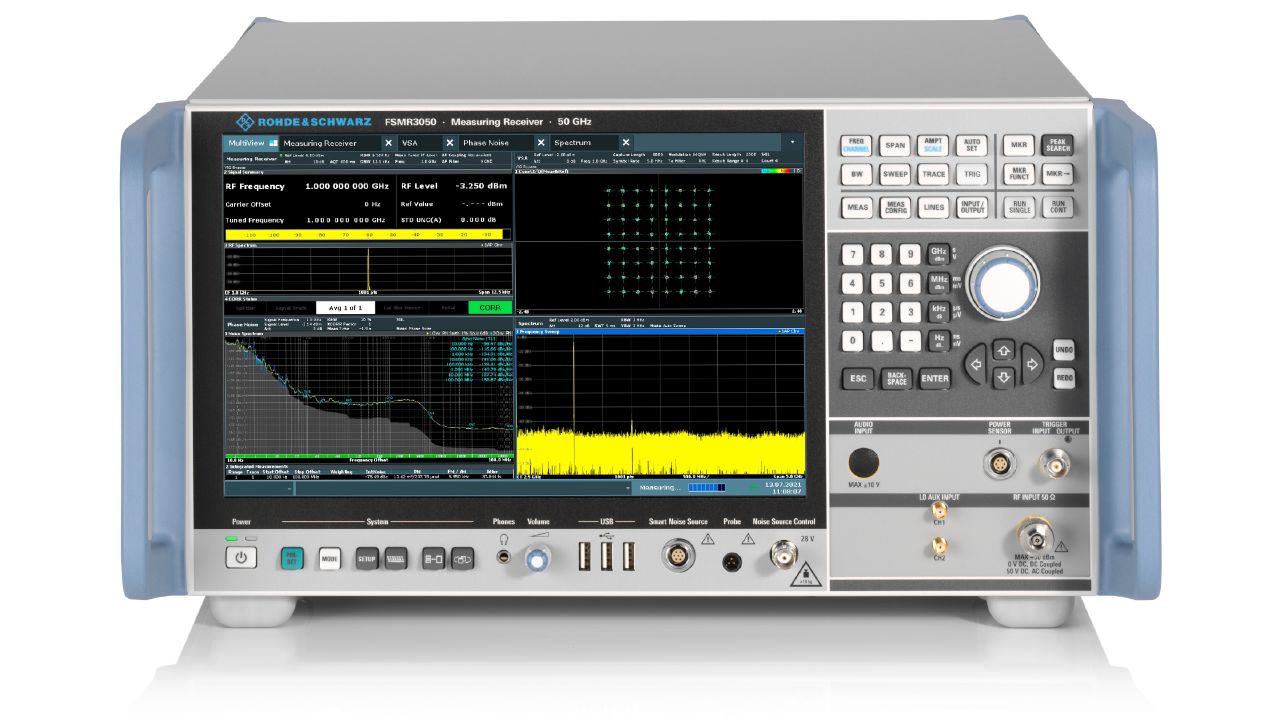

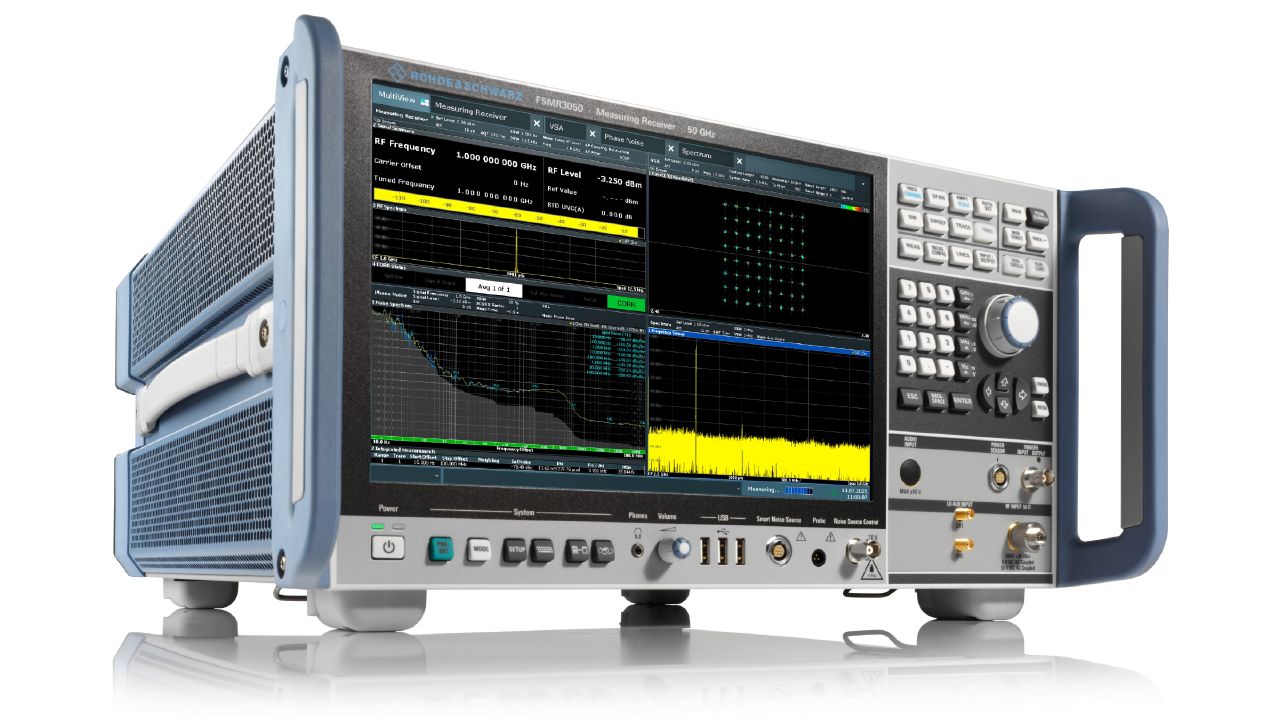

FSMR3000 测量接收机
R&S®FSMR3000 是罗德与施瓦茨的测量接收机。官方目录位于「分析仪 / 测量接收机」。官方标称频率范围：FSMR3008 DC coupled 100 kHz至8GHz AC coupled 10 MHz至8GHz。官方技术指标。
产品简介
R&S®FSMR3000 测量接收机是一款完整解决方案，可用于信号发生器和固定或可调衰减器的校准与性能检查。
R&S®FSMR3000将电平校准仪、 调制分析仪和频率计等多种仪器的功能集于一体，能够校准信号发生器的所有重要参数。
R&S®FSMR3000可以选配功能丰富的频谱分析仪， 以测量谐波、 相位噪声或数字调制信号的调制质量。 如果频谱分析仪的相位噪声灵敏度无法满足需求， R&S®FSMR3000可以进一步升级为具有互相关的高端相位噪声分析仪， 并可用于执行综合多方位的信号发生器测量和校准。
主要特点▶ 频率范围为2 Hz至8/26.5/50 GHz▶ 高精度电平校准仪， 具有从-152 dBm至+30 dBm的大电平测量范围▶ 功率计可用于连接R&S®NRP系列功率探头▶ R&S®NRP50T探头涵盖从DC至50 GHz的完整频率范围▶ 功率探头带有功分器， 可简化测量流程▶ 调制分析仪▶ 功能齐全的信号与频谱分析仪▶ 矢量信号分析仪， 分析带宽高达80 MHz▶ 具有互相关的高端相位噪声分析仪， 1 GHz、 10 kHz偏移时典型值为-163 dBc (1 Hz)R&S®FSMR3000测量接收机是一款完整解决方案， 可用于信号发生器和固定或可调衰减器的校准与性能检查。
精确易用的调谐射频电平(TRFL)校准和功率测量▶ 出类拔萃的线性度和电平稳定性▶ 在频率漂移和残余调频方面具有高耐受性▶ 第4页直接连接功率探头准确测量功率▶ 集成功分器的功率探头模块▶ 自动VSWR校正▶ 完全兼容的R&S®FSMR远程控制命令实现轻松集成▶ 第6页调幅/调频/调相分析▶ 测量调制深度、 频率偏差和相位偏差， 测量不确定度低于
核心参数
• 频率范围：FSMR3008 DC coupled 100 kHz至8GHz AC coupled 10 MHz至8GHz
• 频率分辨率：0.01Hz
• 带宽：equal to RBW setting
• 采样率：100 Hz至200MHz
• 分辨率：1280 × 800 pixel (WXGA resolution)
• 输出电平：center frequency > 10MHz, span = 0Hz ｜ 0 dBm (nom.)
• 阻抗：50 Ω
• DC coupled：100 kHz至26.5GHz AC coupled 10 MHz至26.5GHz
功能与特点
• 频率范围为2 Hz至8/26.5/50 GHz
• 高精度电平校准仪， 具有从-152 dBm至+30 dBm的大电平 测量范围
• 功率计可用于连接R&S®NRP系列功率探头
• R&S®NRP50T探头涵盖从DC至50 GHz的完整频率范围
• 功率探头带有功分器， 可简化测量流程
• 功能齐全的信号与频谱分析仪
• 矢量信号分析仪， 分析带宽高达80 MHz
• 具有互相关的高端相位噪声分析仪， 1 GHz、 10 kHz偏移时 典型值为-163 dBc (1 Hz) R&S®FSMR3000测量接收机是一款完整解决方案， 可用于信号发生器和固定或可调衰减器的
• 出类拔萃的线性度和电平稳定性
• 在频率漂移和残余调频方面具有高耐受性
产品型号
• 官方型号：FSMR3000、FSMR3026、FSMR3050、FSMR3008、Connector、RJ-45
资源下载
详细指标请见 FSMR3000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®FSMR3000 的官方技术指标，共 183 个指标组、486 项。
参数名以行业通用中文术语为主（其中 420 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• 频率范围：FSMR3008 DC coupled 100 kHz至8GHz AC coupled 10 MHz至8GHz
R&S®FSMR3026
• DC coupled：100 kHz至26.5GHz AC coupled 10 MHz至26.5GHz
R&S®FSMR3050
• DC coupled：100 kHz至50GHz AC coupled 10 MHz至50GHz
+ temperature drift + calibration accuracy)
• 年老化率：standard ｜ ±1 × 10-7
• with R&S®FSMR3-B4 OCXO precision：±3 × 10-8
frequency reference option
• Temperature drift (0 °C to +50 °C)：standard ｜ ±1 × 10-7
• with R&S®FSMR3-B4 OCXO precision：±1 × 10-9
frequency reference option
• with R&S®FSMR3-B4 OCXO precision：±5 × 10-9
Frequency counter measurements
• 频率范围：20Hz to maximum frequency
• Sensitivity：100 kHz至26.5GHz 26.5 GHz至50GHz ｜ 120 dBm -100 dBm
• Frequency counter resolution：0.001Hz
RF power measurements
• Refer to the power sensor：specifications for details.
IF bandwidth
• Selectable IF bandwidths：1 Hz至10MHz in 1/2/3/5 sequence, 75Hz
Level range
• R&S®FSMR3-B24 option 1,：100 kHz至2MHz ｜ 137 dBm to +30 dBm
• RF preamplifier on：2 MHz至10MHz 10 MHz至3.1GHz 3.1 GHz至19.2GHz 19.2 GHz至26.5GHz ｜ 140 dBm to +30 dBm -152 dBm to +30 dBm -140 dBm to +30 dBm -122 dBm to +30 dBm
for RF input of R&S®FSMR3050, IF bandwidth = 10 Hz
• 100 kHz to 2 MHz：137 dBm to +30 dBm 2 MHz至10MHz -140 dBm to +30 dBm 10 MHz至3.1GHz -150 dBm to +30 dBm 3.1 GHz至19.2GHz -140 dBm to +30 dBm 19.2 GHz至26.5GHz -123 dBm to +30 dBm 26.5 GHz至31.2GHz -136 dBm to +30 dBm 31.2 GHz至41GHz -126 dBm to +30 dBm 41 GHz至45GHz -118 dBm to +30 dBm 45 GHz至50GHz -110 dBm to +30 dBm
Relative level measurement
• Residual noise threshold power 2：minimum power + 30 dB
• Linearity uncertainty：±(0.009 dB + 0.005 dB per 10 dB step)
• power：(nom.)
power)2)
• +20 dBm) + 0.1 dB)
• 100 kHz to 18 GHz：< 0.005 dB 18 GHz至40GHz < 0.015 dB 40 GHz至50GHz < 0.030 dB
• Absolute level measurement uncertaint：ies
• of the R&S®FSMR3000 base unit：100kHz ≤ f ≤ 8GHz 8GHz < f < 18GHz 18GHz ≤ f ≤ 50GHz ｜ < 1.0 dB (σ = 0.33 dB) < 2.0 dB (σ = 0.67 dB) < 3.0 dB (σ = 1.00 dB)
Amplitude modulation (AM)
• Modulation rate：100kHz ≤ RF < 10MHz 10MHz ≤ RF ≤ 50GHz ｜ 10 Hz至10kHz 10 Hz至1MHz
AM modulation depth
• Modulation range：0 % to 100 %
• Modulation depth uncertainty：AF ≤ 100kHz
• modulation depth ≤ 5 %：0.02 %
• modulation depth > 5 %：< 0.0025 % + 0.0035 of reading 100kHz < AF ≤ 1MHz
• modulation depth ≤ 5 %：0.04 %
• modulation depth > 5 %：< 0.0025 % + 0.0075 of reading
• Residual AM：demodulation bandwidth ≤ 200kHz, RMS, mixer level ≥ -10 dBm 3,
measurement bandwidth 30 Hz to 23 kHz
• RF ≤ 8 GHz：< 0.005 %
• RF > 8 GHz：< 0.05 %
• Inherent harmonic distortion：10Hz ≤ AF ≤ 100kHz 100kHz ≤ RF < 8GHz < 0.1 % 8GHz ≤ RF ≤ 50GHz < 0.25 %
demodulation bandwidth: 200 kHz or
• 400kHz, ADC pre-filter = WIDE,
• 10MHz ≤ RF ≤ 8GHz,
Frequency modulation (FM)
• Modulation rate：100kHz ≤ RF < 10MHz 10MHz ≤ RF ≤ 50GHz ｜ 10 Hz至10kHz 10 Hz至5MHz
FM deviation
• Maximum FM deviation (peak)：100kHz ≤ RF < 10MHz 10MHz ≤ RF < 1GHz 0.3 × demodulation bandwidth - AF, ｜ 50kHz 5MHz,
whichever is smaller
• 1 GHz ≤ RF ≤ 50 GHz：16MHz, 0.3 × demodulation bandwidth - AF,
whichever is smaller
• 3.3 × (AF + FM deviation) ≤ demodulation
bandwidth ≤ 10 × (AF + FM deviation)
• Inherent harmonic distortion：10Hz ≤ AF ≤ 100kHz, ｜ < 0.1 %
FM deviation ≤ 16 MHz
• AM rejection (incidental FM)：AF ≤ 1kHz, highpass: 300Hz, ｜ < 20Hz
Phase modulation (PM)
• Modulation rate：100kHz ≤ RF < 10MHz 10MHz ≤ RF ≤ 50GHz ｜ 10 Hz至10kHz 10 Hz至5MHz
Phase deviation
• Maximum PM deviation (peak)：10 000 rad, 16MHz / AF,
demodulation bandwidth
• Inherent harmonic distortion：deviation ≤ 10 rad 10Hz ≤ AF ≤ 100kHz < 0.1 % 100kHz < AF ≤ 1MHz < 0.5 %
• AM rejection (incidental PM)：AF ≤ 1kHz, highpass : 300Hz, ｜ < 0.02 rad
Distortion measurement
• Distortion display range：0.001 % to 100 % ( ｜ 100 dB至0 dB)
• measurement bandwidth：≤ 1MHz
SINAD measurement
• SINAD display range：100 dB至0 dB
Lowpass filters
• 3 kHz：flatness ≤ 3kHz ｜ < 1 %
• 15 kHz：flatness ≤ 15kHz ｜ < 1 %
• 30 kHz：flatness ≤ 30kHz ｜ < 1 %
• 80 kHz：flatness ≤ 80kHz ｜ < 1 %
• 300 kHz：flatness ≤ 300kHz ｜ < 1 %
Highpass filters
• 50 Hz：flatness ≥ 50Hz ｜ < 1 %
• 300 Hz：flatness ≥ 300Hz ｜ < 1 %
• 400 Hz：flatness ≥ 400Hz ｜ < 1 %
RF input
• 阻抗：50 Ω
• Connector：FSMR3008 N female
• FSMR：APC 3.5 mm male (compatible with SMA)
• FSMR：2.4 mm male (compatible with 1.85 mm) 4
VSWR
• FSMR：RF attenuation ≤ 4 dB 10MHz ≤ f ≤ 8GHz typ. 1.87 5 5 dB ≤ RF attenuation ≤ 9 dB 10MHz ≤ f < 1GHz < 1.5, typ. 1.20 5 10MHz ≤ f < 3.6GHz < 1.5, typ. 1.31 5 3.6GHz ≤ f ≤ 8GHz < 2.0, typ. 1.51 5
RF attenuation ≥ 10 dB
• 10 MHz ≤ f < 1 GHz：< 1.2, typ. 1.09 5 1GHz ≤ f < 3.6GHz < 1.5, typ. 1.19 5 3.6GHz ≤ f ≤ 8GHz < 2.0, typ. 1.42 5
• FSMR3026、FSMR：RF attenuation ≤ 4 dB 10MHz ≤ f ≤ 26.5GHz typ. 1.87 5 26.5GHz < f ≤ 40GHz typ. 2.0 5 40GHz < f ≤ 50GHz 2.0 (nom.) 5 dB ≤ RF attenuation ≤ 9 dB 10MHz ≤ f ≤ 3.5GHz < 1.5, typ. 1.24 5 3.5GHz < f ≤ 8GHz < 1.8, typ. 1.26 5 8GHz < f ≤ 18GHz < 1.8, typ. 1.39 5 18GHz < f ≤ 26.5GHz < 2.0, typ. 1.43 5 26.5GHz…
RF attenuation ≥ 10 dB
• 10 MHz ≤ f ≤ 3.5 GHz：< 1.2, typ. 1.12 5 3.5GHz < f ≤ 8GHz < 1.5, typ. 1.19 5 8GHz < f ≤ 18GHz < 1.5, typ. 1.25 5 18GHz < f ≤ 26.5GHz < 2.0, typ. 1.37 5 26.5GHz < f ≤ 40GHz < 2.5, typ. 1.7 5 40GHz < f ≤ 50GHz 2.0 (nom.)
• Power sensors：see corresponding power sensor
技术指标
• Setting range of attenuator：0 dB至75 dB, in 5 dB steps 6
Maximum RF input level
• DC voltage：AC coupled DC coupled ｜ 50 V 0 V
• CW RF power：RF attenuation = 0 dB ｜ 20 dBm (= 0.1 W)
• RF attenuation ≥ 10 dB：30 dBm (= 1 W)
• Maximum pulse power,：RF attenuation ≥ 10 dB ｜ 100 W
pulse duration = 3 µs
• Maximum pulse voltage：RF attenuation ≥ 10 dB ｜ 50 V
Probe power supply
• Supply voltages：+15 V DC, -12.6 V DC and ground,
Noise source control
• Connector：BNC female
• Output voltage：0 V/28 V, max. 100 mA, switchable (nom.)
Smart noise source control
• Connector：7-pin LEMOSA female for
Power sensor
• Connector：6-pin LEMOSA female for
Trigger in/out
• Connector：BNC female
• 阻抗：50 Ω (nom.)
• Reference input 1：MHz至50MHz
• Connector：BNC female
• 阻抗：50 Ω (nom.)
• Input frequency range：1MHz ≤ fin ≤ 50MHz, in 1Hz steps
• Required level：> 0 dBm
Reference input 100 MHz/1 GHz
• Connector：SMA female
• 阻抗：50 Ω (nom.)
• Input frequency range：100MHz, 1GHz
• Required level：0 dBm至10 dBm
Reference output 10 MHz
• Connector：BNC female
• 阻抗：50 Ω (nom.)
• Output frequency：10MHz
• Level：10 dBm (nom.)
Reference output 1 MHz to 50 MHz
• Connector：BNC female
• 阻抗：50 Ω (nom.)
• Output frequency：internal reference not active
• external reference：same as reference input signal
• Level：same as reference input signal
Reference output 100 MHz
• Connector：SMA female
• 阻抗：50 Ω (nom.)
• Output frequency：100MHz
• Level：6 dBm (nom.)
Reference output 640 MHz
• Connector：SMA female
• 阻抗：50 Ω (nom.)
• Output frequency：640MHz
• Level：16 dBm (nom.)
IEC/IEEE bus control
• Command set：SCPI 1997.0
• Connector：24-pin Amphenol female
• Interface functions：SH1, AH1, T6, L4, SR1, RL1, PP1, DC1,
DT1, C0
• Connector：BNC female, 50 Ω (nom.)
IF out
• 带宽：equal to RBW setting
• IF frequency：(RBW/2) to (240MHz - RBW/2)
• 输出电平：center frequency > 10MHz, span = 0Hz ｜ 0 dBm (nom.)
Video out
• 带宽：equal to VBW setting
• Output scaling：logarithmic display scale logarithmic
• linear display scale：linear
• 输出电平：center frequency > 10MHz, span = 0Hz, ｜ 1 V at 50 Ω load (nom.)
External monitor
• Connector：DVI-D, DisplayPort Rev 1.1
• LAN interface：10/100/1000BASE-T
一般数据
• 显示屏：30.7 cm (12.1") WXGA color touchscreen
• 分辨率：1280 × 800 pixel (WXGA resolution)
• Pixel failure rate：< 1 × 10-5
Data storage
• Internal：standard solid state disk ≥ 128 Gbyte
• External：supports USB 2.0 compatible memory
Temperature
• Operating temperature range：+5 °C to +50 °C
• Permissible temperature range：0 °C to +55 °C
• Storage temperature range：40 °C to +70 °C
• Climatic loading：without condensation ｜ +40 °C at 90 % relative humidity,
Altitude
• Maximum operating altitude：above sea level ｜ 4600 m (approx. 15100 ft)
Mechanical resistance
• Vibration：sinusoidal ｜ 5 Hz至55Hz,
amplitude (1.8 g at 55 Hz);
• 55 Hz至150Hz,
in line with EN 60068-2-6
• random：8 Hz至500Hz,
in line with EN 60068-2-64
• Shock：40 g shock spectrum,
MIL-PRF-28800F, class 3
• EMC：IEC/EN 61326-1 7, 8,
(EU) 2023/2854
• Recommended calibration interval：1 year
电源
• AC input voltage range：100 V至240 V
• AC supply frequency：50 Hz至60Hz/400Hz
• Maximum input current：7.3 A至4.6 A (100 V至240 V)
• 功耗：FSMR3008
• without options：150 W (meas.)
• with all options：250 W (meas.)
R&S®FSMR3026
• without options：175 W (meas.)
• with all options：275 W (meas.)
R&S®FSMR3050
• without options：200 W (meas.)
• with all options：300 W (meas.)
• Safety：in line with IEC 61010-1, EN 61010-1,
CAN/CSA-C22.2 No. 61010-1
• Test mark：VDE, CCSAUS
Dimensions and weight
• rear feet：(18.15 in × 9.44 in × 19.81 in)
• Net weight (nom.)：R&S®FSMR3008, with all options ｜ 22 kg (52.9 lb)
• R&S®FSMR3026, with all options：24 kg (52.9 lb)
• R&S®FSMR3050, with all options：24.5 kg (54 lb)
频率
• 频率范围：FSMR3008 DC coupled 2 Hz至8GHz AC coupled 10 MHz至8GHz
R&S®FSMR3026
• DC coupled：2 Hz至26.5GHz AC coupled 10 MHz至26.5GHz
R&S®FSMR3050
• DC coupled：2 Hz至50GHz AC coupled 10 MHz至50GHz
• 频率分辨率：0.01Hz
以上为前 154 项指标；完整指标（共 486 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：FSMR3000、FSMR3026、FSMR3050、FSMR3008、Connector、RJ-45
指标整理自官方文件：FSMR3000_specs_en_3608-5741-22_v0600.pdf
