HMP4000 电源系列|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
HMP4000 电源系列
R&S®HMP4000 是罗德与施瓦茨的电源系列。官方目录位于「电源和源测量单元 / 罗德与施瓦茨直流电源」。官方技术指标共 38 组、126 项，详见「详细指标」。
产品简介
R&S®HMP 电源主要设计用于工业用途。这些坚固仪器具有两个、三个或四个输出通道，每个通道的输出电流高达 10 A，非常适用于广泛的应用。
输出通道可通过并联提供更大的输出电流， 或通过串联提供更高的输出电压 （图示： R&S®NGP800） 。
串联操作： 最大250 V并联操作： 最大80 A并联和串联操作所有通道均采用电气隔离设计 ， 并支持串联或并联以实现更高的电压或电流， 例如R&S®NGP824的电压最高可达250 V， R&S®NGT3622的电流最高可达100 A。
快速记录R&S®NGM200和R&S®NGU电源的 快速记录功能 可按最高500ksample/s的采样率记录测量数据， 能够捕获非常短的毛刺事件 （类似示波器） 。 此外， 快速负载调节功能可在负载快速变化时实现小于30 µs的恢复时间， 确保输出稳定。 此功能非常适合具有高动态电流特性的移动设备和IoT设备。
功能独特 ， 性能优异罗德与施瓦茨电源产品组合包括多达五个通道的仪器， 可用于实验台和生产测试系统等多种应用。 凭借数十年高精度仪器研发经验， 这些仪器在行业内为精准测量树立了标准。
核心参数
• 电压：±(% of output + offset) ｜ < 0.01 % + 2 mV
• 电流：±(% of output + offset) ｜ < 0.01 % + 250 μA
• Parameter：HMP2020 HMP2030 HMP4030 HMP4040
• Number of output channels：2 ｜ 3 ｜ 3 ｜ 4
• Maximum output current per channel：channel 1: 10 A, channel 2: 5 A ｜ 5 A ｜ 10 A ｜ 10 A
• Maximum output power per channel：channel 1: 160 W, channel 2: 80 W ｜ 80 W ｜ 160 W ｜ 160 W
• Total output power：max. 188 W max. 188 W max. 384 W max. 384 W
• Output voltage per channel：0 V至32 V ｜ 0 V至32 V ｜ 0 V至32 V ｜ 0 V至32 V
功能与特点
• 可选 ===== PAGE 8 =====
• 立足本地个性化
• 可订制而且非常灵活 关于罗德与施瓦茨 作为测试测量、 技术系统以及网络安全方面的行业先
• 环境兼容性和生态足迹
• 提高能源效率和低排放
• 长久性和优化的总体拥有成本 罗德与施瓦茨客户支持
产品型号
• 官方型号：HMP4000、HMP2030、HMP4030、HMP4040、HMP4030/R、HMP2030/R
资源下载
详细指标请见 HMP4000 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®HMP4000 的官方技术指标，共 38 个指标组、126 项。
参数名以行业通用中文术语为主（其中 104 项保留官方规格书原文），数值与单位保留官方规格书原样。
Model overview
• Parameter：HMP2020 HMP2030 HMP4030 HMP4040
• Number of output channels：2 ｜ 3 ｜ 3 ｜ 4
• Maximum output current per channel：channel 1: 10 A, channel 2: 5 A ｜ 5 A ｜ 10 A ｜ 10 A
• Maximum output power per channel：channel 1: 160 W, channel 2: 80 W ｜ 80 W ｜ 160 W ｜ 160 W
• Total output power：max. 188 W max. 188 W max. 384 W max. 384 W
• Output voltage per channel：0 V至32 V ｜ 0 V至32 V ｜ 0 V至32 V ｜ 0 V至32 V
• Key facts：Benefits
higher currents possible in p arallel operation
• Elec tronic fuse (OCP), adjust able maximum volt age (OVP),：page 7
► Tailored for specific applic ations
• Benefits：Unique fe atures such as
NEEDS
• that might need +12 V/-12 V, for example, and avoids any：+12 V
ground problems in complex DUTs.
• -12 V
age to the test circuit in the event of a fault.
• R&S®HMP2020 two-channel instrument：R&S®HMP2030 three-channel instrument
• are always shown on the display.：overload.
and a message will be displayed.
• R&S®HMP4030 three-channel instrument：R&S®HMP4040 four-channel instrument
EASY OPERATION
• Intuitive to use：EasyArb function for all channels
systems.

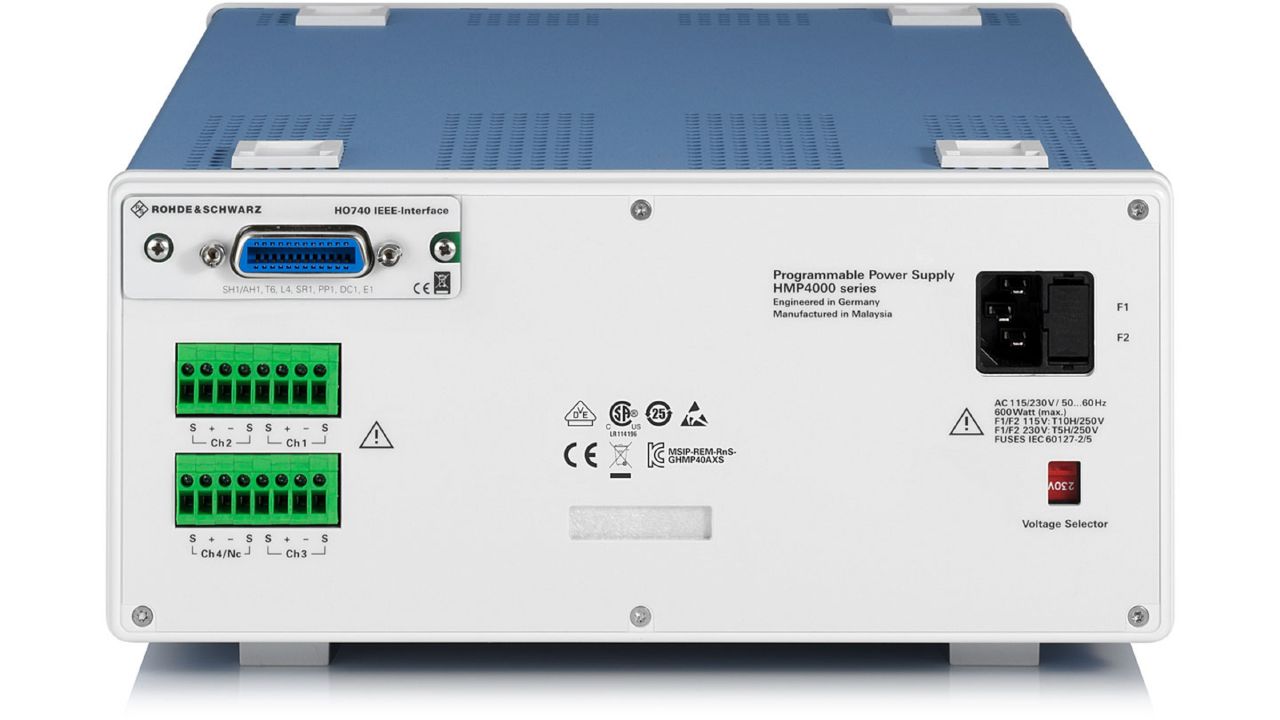

• Connections for all channels -：including
• sense lines - are also：provided on the rear
Specification limit
• Measurement uncertainties：Guard bandX-axis
Electrical specifications
• Number of output channels：HMP2020 ｜ 2
• HMP：3
• HMP：3
• HMP：4
• Maximum output power：HMP2020/R ｜ 188 W
• HMP4030/R：384 W
• Maximum output power per channel：HMP2020 channel 1: 160 W; channel 2: 80 W
• HMP：80 W
• HMP4030/R：160 W
• Output voltage per channel：all models ｜ 0 V至32 V
• Maximum output current per channel：HMP2020 channel 1: 10 A; channel 2: 5 A
• HMP：5 A
• HMP4030/R：10 A
• Maximum voltage in serial operation：HMP2020 ｜ 64 V
• HMP2030/R：96 V
• HMP：128 V
• HMP：30 A
• HMP：40 A
• Voltage ripple：20 Hz至20MHz ｜ < 1.5 mV (RMS) (meas.)
• Current ripple：< 1 mA (RMS) (meas.)
• Load regulation：load change from 10 % to 90 %
• 电压：±(% of output + offset) ｜ < 0.01 % + 2 mV
• 电流：±(% of output + offset) ｜ < 0.01 % + 250 μA
• Line regulation：±10 % change in mains voltage
• 电压：±(% of output + offset) ｜ < 0.01 % + 2 mV
• 电流：±(% of output + offset) ｜ < 0.01 % + 250 μA
Programming resolution
• 电压：1 mV
• 电流：R&S®HMP2020 channel 1 (10 A) ｜ < 1 A: 0.2 mA; ≥ 1 A: 1 mA
• R&S®HMP2020 channel 2 (5 A)：< 1 A: 0.1 mA; ≥ 1 A: 1 mA
• HMP：< 1 A: 0.1 mA; ≥ 1 A: 1 mA
• HMP4030/R：< 1 A: 0.2 mA; ≥ 1 A: 1 mA
Programming accuracy
• 电压：±(% of output + offset) ｜ < 0.0 5 % + 5 mV
• 电流：±(% of output + offset) ｜ < 0.1 % + 5 mA
Output measurements
• Measurement functions：voltage, current
Readback resolution
• 电压：1 mV
• 电流：R&S®HMP2020 channel 1 (10 A) ｜ < 1 A: 0.2 mA; ≥ 1 A: 1 mA
• R&S®HMP2020 channel 2 (5 A)：< 1 A: 0.1 mA; ≥ 1 A: 1 mA
• HMP：< 1 A: 0.1 mA; ≥ 1 A: 1 mA
• HMP4030/R：< 1 A: 0.2 mA; ≥ 1 A: 1 mA
Readback accuracy
• 电压：±(% of output + offset) ｜ < 0.0 5 % + 5 mV
• 电流：±(% of output + offset) ｜ < 0.1 % + 2 mA
• Temperature coefficient (per °C)：+5 °C to +20 °C and +30 °C to +40 °C
• 电压：±(% of output + offset) ｜ 0.01 % + 2 mV
• 电流：±(% of output + offset) ｜ 0.02 % + 3 mA
• Remote sensing：yes, for each channel
• Maximum sense compensation：1 V
Ratings
• Maximum voltage to earth：150 V (peak)
outputs
• Maximum reverse current：for 5 minutes max. ｜ 5 A
Remote control mode
• Command processing time：< 50 ms (nom.)
Protection functions
• Overvoltage protection：configurable for each channel
• Response time：(Iload > Iresponse × 2) ｜ < 10 ms
• Fuse linking (FuseLink function)：yes
• Overtemperature protection：independent for each channel
Arbitrary function (EasyArb)
• Parameters：voltage, current, time
• Maximum number of points：128
• Dwell time：10 ms至60 s
• 10 instrument settings
Display and interfaces
• 显示屏：HMP2020/R ｜ 240 × 64 pixel LCD
• HMP4030/R：240 × 128 pixel LCD
• Front panel connections：channel outputs ｜ 4 mm safety sockets
• Remote control interfaces：optional dual interface USB (TMC/CDC)/LAN
(R&S®HO732)
• optional：dual interface RS-232/USB (R&S®HO720)
• optional：IEEE-488 (GPIB) (R&S®HO740)
Environmental conditions
• storage temperature range：20°C to ｜ +70°C
• 湿度：noncondensing ｜ 5 % to 80 %
• Altitude：operating altitude max. 2000 m above sea level
Power rating
• Mains nominal voltage：115 V/230 V (±10 %); CAT II
• Mains frequency：50 Hz至60Hz
• Maximum power consumption：HMP2020/R ｜ 300 W
• HMP4030/R：600 W
• Mains fuses (115 V power source)：HMP2020/R ｜ 2 × T6.3H/250 V
• HMP4030/R：2 × T10H/250 V
• Mains fuses (230 V power source)：HMP2020/R ｜ 2 × T3.15H/250 V
• HMP4030/R：2 × T5H/250 V
applied harmonized standards:
• E：N ｜ 6 ｜ 1 ｜ 3 ｜ 2 ｜ 6 ｜ 1
• Electromagnetic compatibility：EU: EN 613 26 -2-1
• in line with EU EMC Directive 2014/30/EU：EN ｜ 55 011 (Cl ass A )
► EN 61000 -3-3
• Korea：KC mark
• USA, Canada：CSA C22.2 No. 61010-1
• RoHS：in line with EU Directive 2011/65/EU EN IEC ｜ 63000
Mechanical resistance
• 5 Hz至55Hz, 0.15 mm amplitude const.,
• Vibration：sinusoidal ｜ 55 Hz至155Hz, 0.5 g const.,
• in line with EN：60068-2-6
• random：8 Hz至500Hz, 1.2 g (RMS), in all 3 axes,
• in line with EN：60068-2-64
机械数据
• Dimensions (W × H × D)：HMP2020/R ｜ 285 mm × 95 mm × 40 5 mm
(11.22 in × 3.74 in × 15.94 in)
• HMP4030/R：285 mm × 136 mm × 40 5 mm
(11.22 in × 5.35 in × 15.94 in)
• 重量：HMP2020 ｜ 7.8 kg (17.2 lb)
• HMP：8.0 kg (17.6 lb)
• HMP：12.4 kg (27.3 lb)
• HMP：12.8 kg (28.2 lb)
• Rack installation：HMP2020/R R&S®HZ42 option (19", 2 HU)
• HMP4030/R：R&S®HZP91 option (19", 4 HU)
订购信息
• Designation：Type Order No.
基本单元
• Two-channel power supply：HMP2020 ｜ 3629.6718.02
• Three-channel power supply：HMP2030 ｜ 3629.6718.03
• Three-channel power supply：HMP4030 ｜ 3629.6776.03
• Four-channel power supply：HMP4040 ｜ 3629.6776.04
Interface options
• Dual interface (USB/LAN)：HO732 ｜ 5800.3209.02
• Dual interface (RS-232/USB)：HO720 ｜ 3594.3660.02
• IEEE-488 (GPIB) interface：HO740 ｜ 3622.3194.02
System components
• 19" rack adapter, 2 HU, for R&S®HMP2020/R&S®HMP：HZ42 ｜ 3622.3207.02
• 19" rack adapter, 4 HU, for R&S®HMP4030/R&S®HMP：HZP91 ｜ 5800.0939.02
保修
• Base unit：3 years
Service options
• Extended warranty, one year：WE1
• Extended warranty, two years：WE2 Please contact your local
• ment, technology systems and：networks & cybersecurity.
Trade names are trademarks of the owners
• PD 5215.4981.12 | Version 02.01 | June 2022 (sk)R&S®HMP Power Supply Series
型号与选件
• 官方型号：HMP4000、HMP2030、HMP4030、HMP4040、HMP4030/R、HMP2030/R
指标整理自官方文件：HMP_dat_en_5215-4981-32_v0201.pdf
