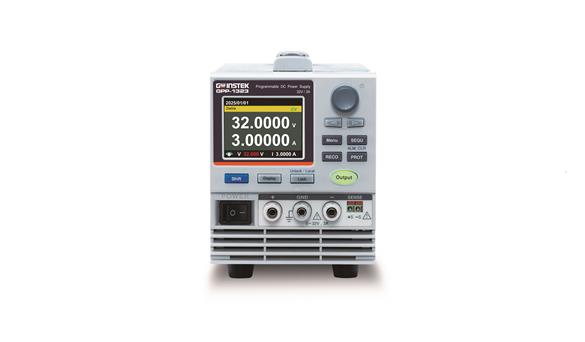

GPP-1000 最高0~60V 最大电流0至10A 直流电源 是固纬电子（GW Instek）的直流电源。GPP-1000系列是一款高精度可程序化直流电源供应器，其电压分辨率达1 mV / 0.1 mV，电流则提供三档分辨率，最高可达1 μA / 0.1 μA，确保精密测试的准确性。此设备支持定电压(CV)与定电流(CC)模式，并具备电源与电子负载切换功能，适用于多样化的测试环境。核心配置：电压的设定/回读分辨率 1 mV / 0.1 mV。

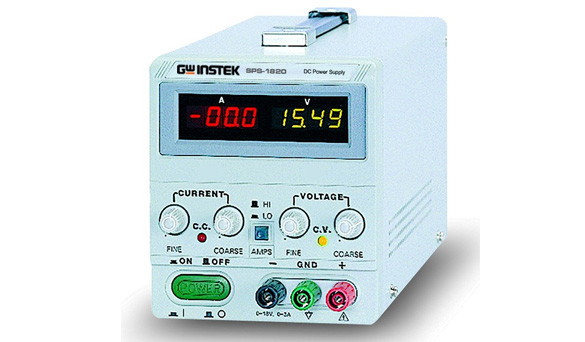

SPS 最高0~60V 最大电流10至100A 直流电源 是固纬电子（GW Instek）的直流电源。SPS系列是单组输出，360W开关直流电源，过电压保护可以使SPS电源供应器和负载免受意外损害。0.01%低变动率，过程监测端子可以补偿电源和负载之间的线路损失，SPS系列电源是高利用率、高精度体积轻小的开关直流电源。系列机型：型号 SPS-1230 · 电流 30A · 电压 12V · 功率 360W · 功能 开关；型号 SPS-1820 · 电流 20A · 电压 18V · 功率 360W · 功能 开关；。

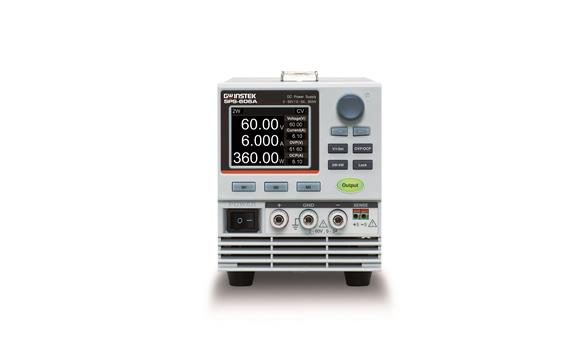

SPS-A 最高0~60V 最大电流10至100A 直流电源 是固纬电子（GW Instek）的直流电源。SPS-A系列为新一代开关直流电源，基于原有SPS系列基础上全面升级，提供五款机型:SPS-1230A,1820A,2415A,3610A,606A。全系列采用编码式数字旋钮与2.4寸TFTLCD彩色显示屏，操作更直观，控制精度更高。 为提升测量精度，SPS-A系列具备 Remote Sensing与2W/4W 测量切换，可有效补偿线路压降，确保负载端电压更精准。核心配置：设定分辨率 10 mV/10 mA；回读分辨率 1 mV/1 mA。
同厂商产品
R&S®NGM200电源具备高精度和快速负载恢复时间，非常适用于严苛应用。

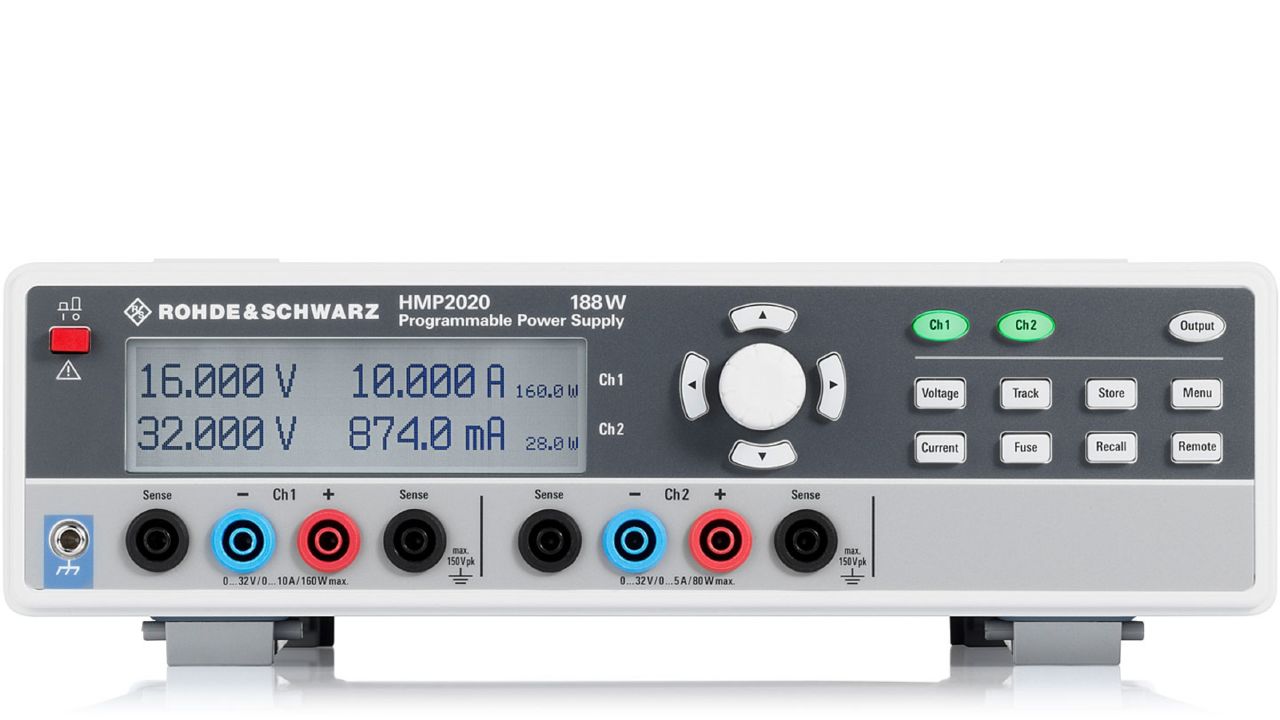

R&S®HMP电源主要设计用于工业用途。这些坚固仪器具有两个、三个或四个输出通道，每个通道的输出电流高达10A，非常适用于广泛的应用。
R&S®HMP电源主要设计用于工业用途。这些坚固仪器具有两个、三个或四个输出通道，每个通道的输出电流高达10A，非常适用于广泛的应用。
- «
- 1
- »
NGA100 50Hz至60Hz电源系列|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
NGA100 电源系列
R&S®NGA100 是罗德与施瓦茨的电源系列。官方目录位于「电源和源测量单元 / 罗德与施瓦茨直流电源」。官方标称市电频率：50 Hz至60Hz。官方技术指标共 65 组、172 项，详见「详细指标」。
产品简介

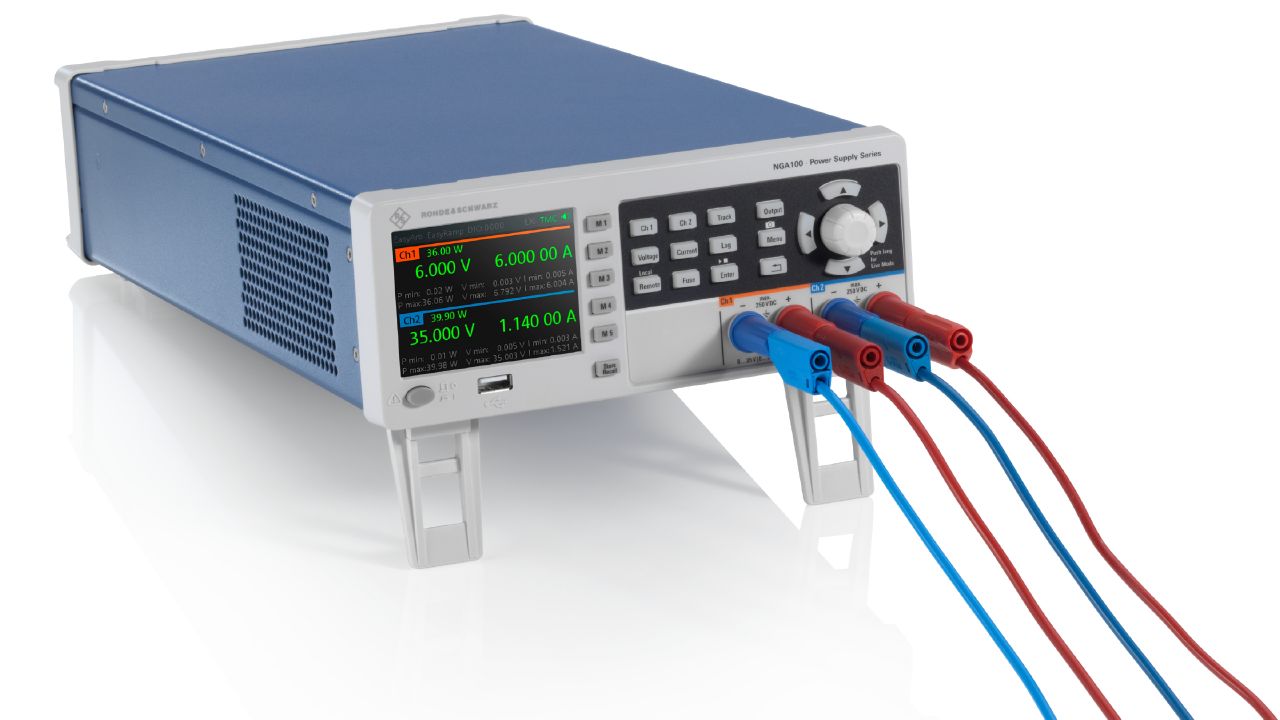

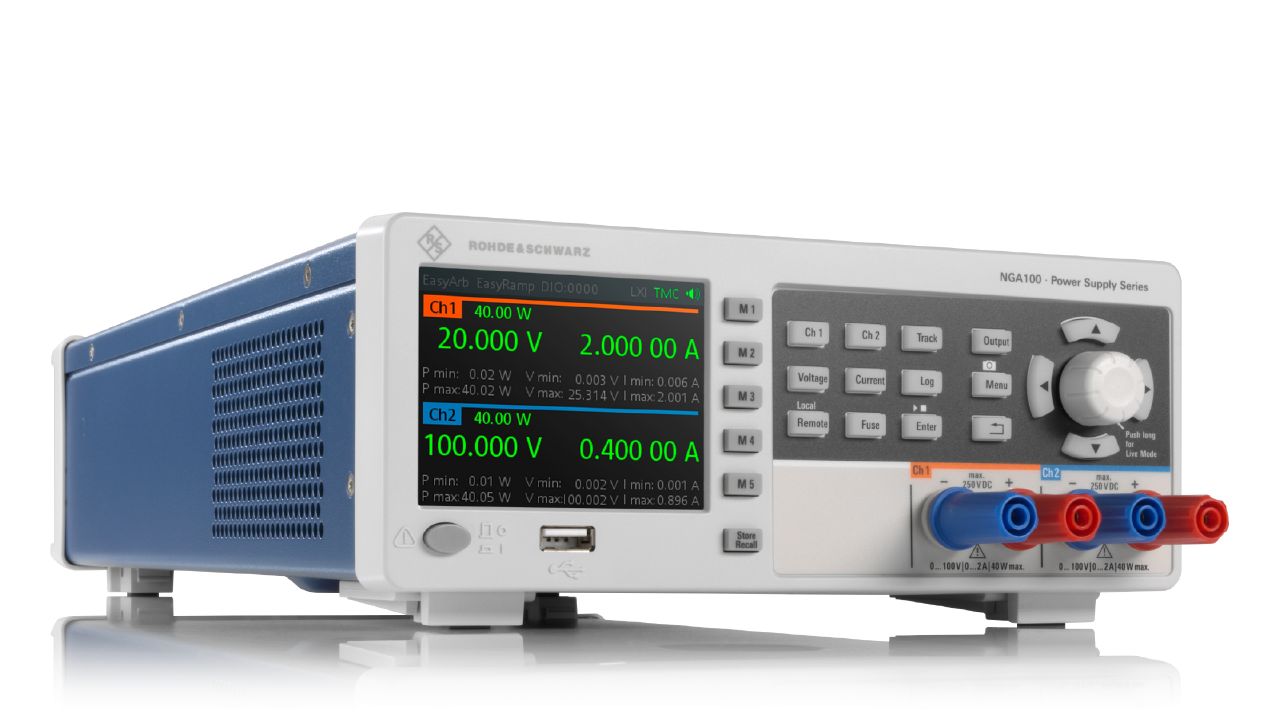

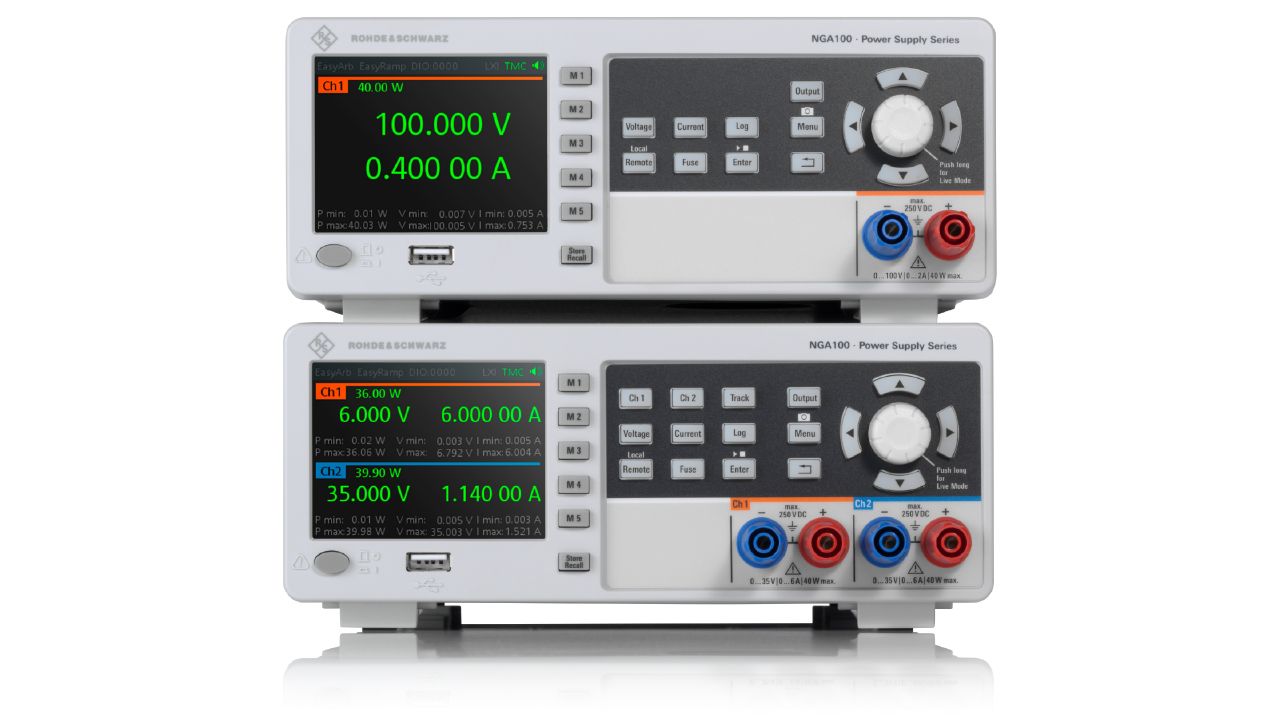

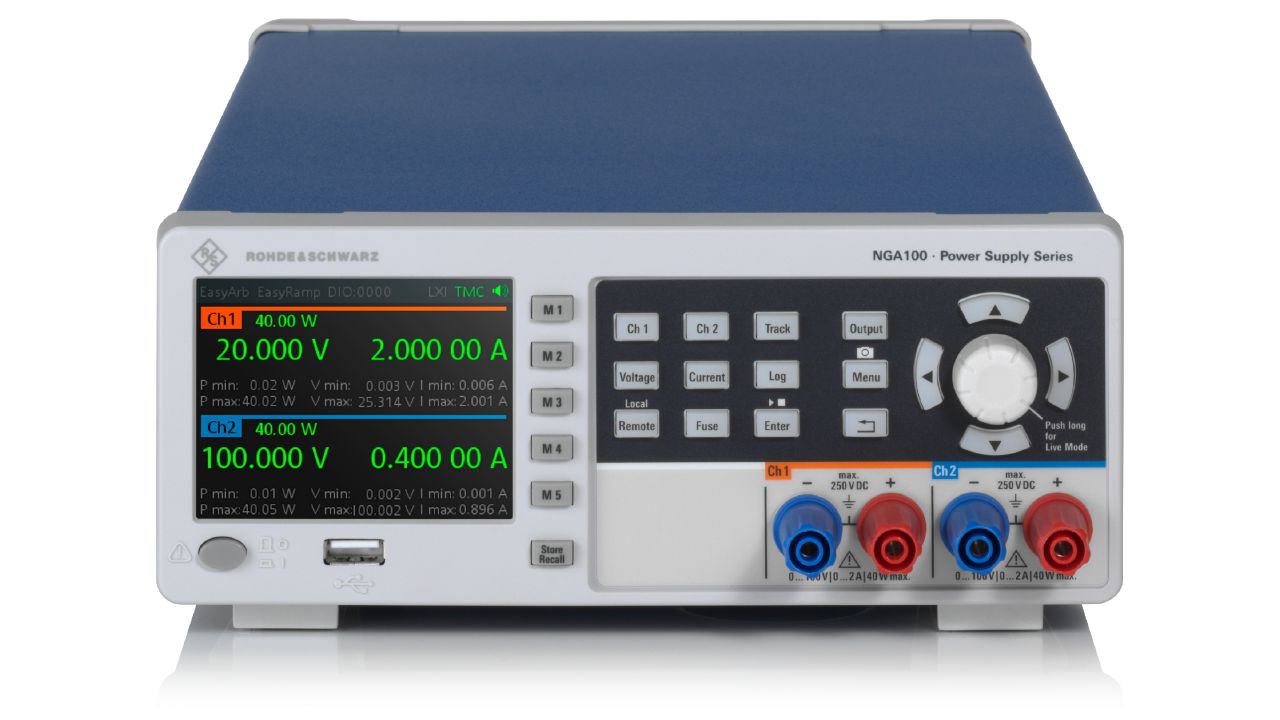

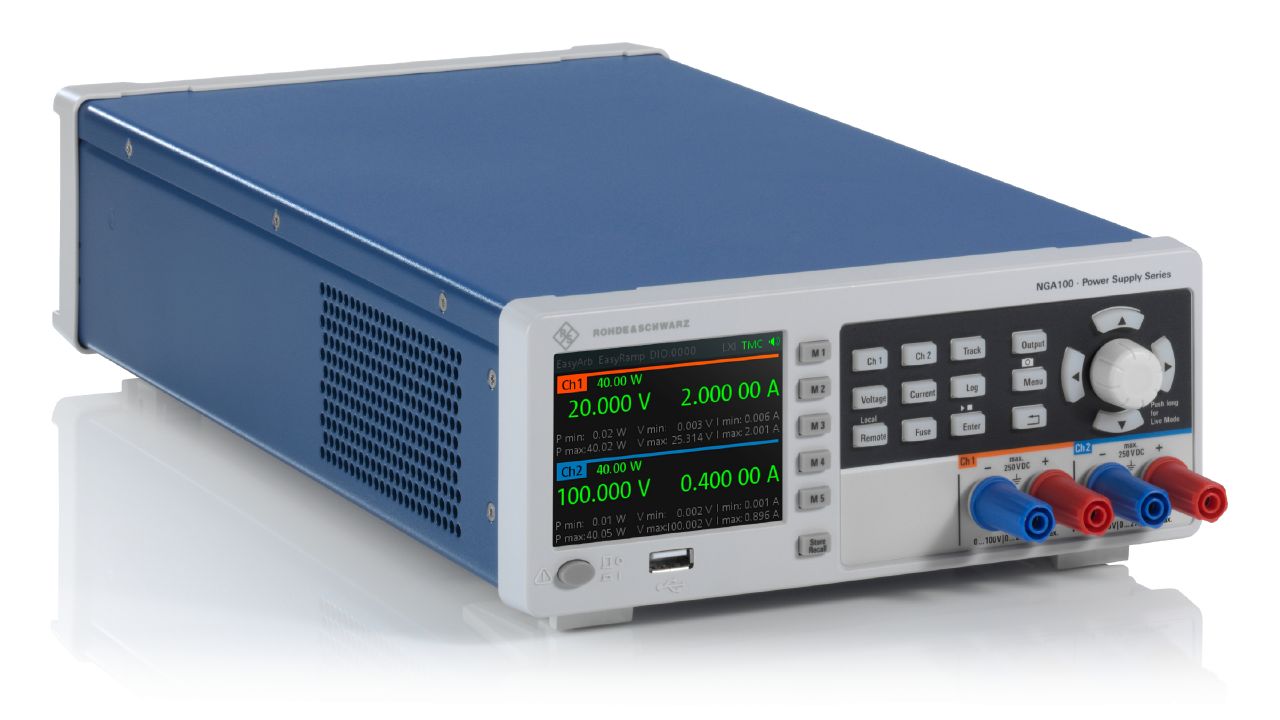

R&S®NGA100 线性电源体型小巧，使用非常简便。所有型号都具备出众的回读准确性和低电流范围，适用于要求严苛的测量任务。
优点简介R&S®NGA100线性电源体型小巧， 使用非常简便。 所有型号都具备出色的回读准确性和低电流范围， 适用于要求严苛的测量任务。
仪器具备数据记录、 任意波形、 内置统计和远端回读等多种功能， 非常适用于各种测试应用。 R&S®NGA100电源还配备USB和以太网等各种各样的远程接口， 也非常适用于自动测试。
通道融合功能扩展了电压和电流范围。 R&S®NGA142在串联模式下电压最高可达200 V， R&S®NGA102在并联模式下电流最高可达12 A。
细致周到的工程设计► 线性设计► 一流的回读准确性► 内置统计功能► 独立通道► 灵活的功率组合► 颜色编码► 安全接线端子► 机架安装功能全面► EasyRamp► EasyArb► 数据记录► 低电流测量范围► 通道融合► 跟踪► 远端回读► 保存/调用设备设置► 保护功能连接良好► USB接口► 以太网接口► 数字触发I/O
核心参数
• 市电频率：50 Hz至60Hz
• 编程分辨率：1 mA
• 每个通道的最大输出功率：40 W
• 存储深度：外部USB闪存盘
• 通道融合功能扩展了电压和电流：Eas yArb
• 在并联模式下电流最高可达12：A 。 ► 通道融合
• R&S®NGA100线性电源体型小巧，使用非常：细致周到的工程设计
• 用于各种测试应用 。R&S®NGA100电：安全接线端子
功能与特点
• 最大40 W总输出功率
• 每个输出通道最大35 V或6 A R&S®NGA141
• 每个输出通道最大100 V或2 A R&S®NGA142
• 最大80 W总输出功率
• 每个输出通道最大100 V或2 A
• 最大200 V （串联模式） 或4 A （并联模式） R&S®NGA102
• 每个输出通道最大35 V或6 A
• 最大70 V （串联模式） 或12 A （并联模式） 型号概述 ===== PAGE 3 =====
• 一流的回读准确性
• 内置统计功能
产品型号
• 官方型号：NGA100、NGA142、NGA141、NGA102
资源下载
详细指标请见 NGA100 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®NGA100 的官方技术指标，共 65 个指标组、172 项。
参数名以行业通用中文术语为主（其中 60 项保留官方规格书原文），数值与单位保留官方规格书原样。
简介 优点
• R&S®NGA100线性电源体型小巧，使用非常：细致周到的工程设计
统计和远端回读等多种功能，非常适 ► 颜色编码
• 用于各种测试应用 。R&S®NGA100电：安全接线端子
• 源还配备USB和以太网等各种各样的：机 架安装
功能全面
• 通道融合功能扩展了电压和电流：Eas yArb
• 范围 。R&S®NGA142在串联模式下：数据记录
• 电压最高可达200：V，R&S®NGA102► 低电流测量范围
• 在并联模式下电流最高可达12：A 。 ► 通道融合
连接良好
• R o h d e&Schwarz：R&S®NGA100电源系列 ｜ 3
细致周到的工程设计
• 线性设计：独立通道（R&S®NGA102和R&S®NGA142）
高级电子电路通常非常复杂，并且对电源线干扰非常敏感。输 两个通道的电路彼此完全隔离，且不连接机壳地，因此便于组
• 出级采用线性设计，因此R&S®NGA100电源具有最小残余纹波：合通道以用于可能需要+12 V/-12 V的双极电路。两个通道的
一流的回读准确性 灵活的功率组合
• R&S®NGA100电源系列具备出色的编程和回读准确性，即使在：R&S®NGA100系列在多种操作条件下提供最大功率，比单量程
综合统计可显示功率、电压和电流的最小值和最大值。

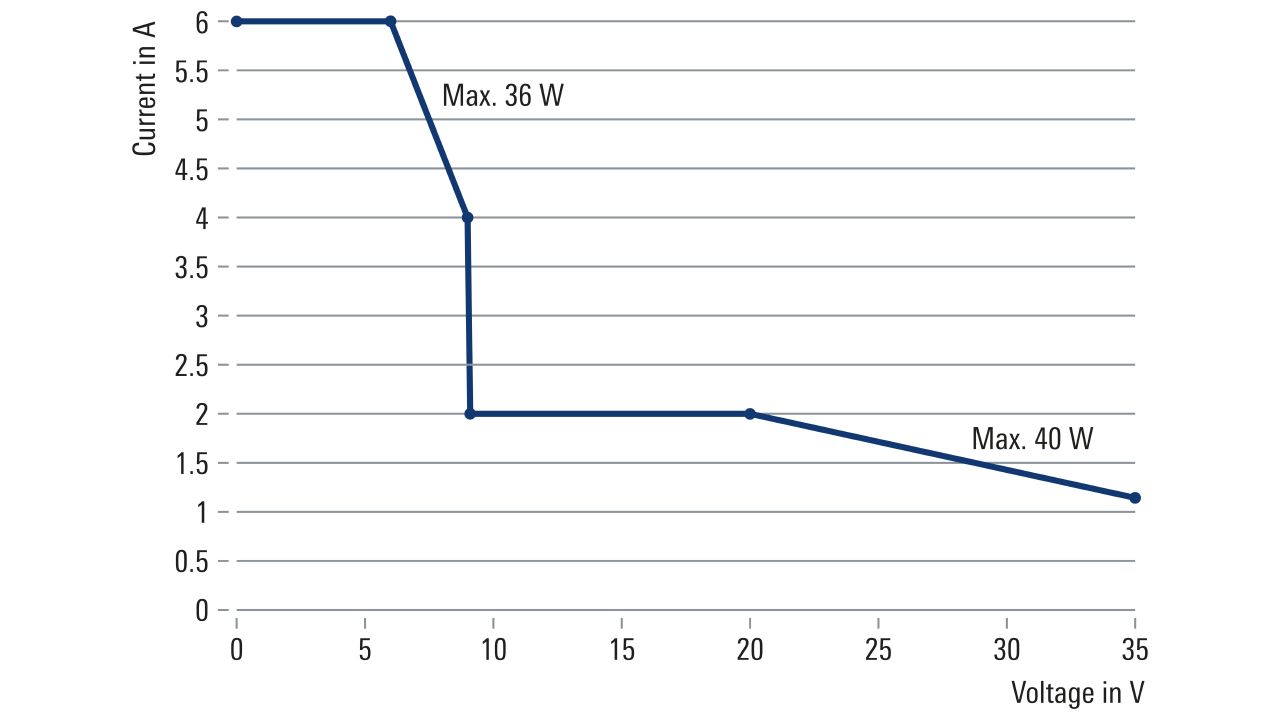

• R&S®NGA101/R&S®NGA102每个输出的灵活功率曲：R&S®NGA141/R&S®NGA142每个输出的灵活功率曲
线 线
• 电压(V)：电压(V)
• R o h d e&Schwarz R&S®NGA100电源系列：5
颜色编码 安全接线端子
• 所有操作状态都可以清楚显示在3.5"：显示屏上，包括任何保R&S®NGA100输出电源连接器可以使用4 mm安全香蕉插头和
功能全面
• EasyRamp：数据记录
为了控制浪涌电流，部分测试装置需要确保电压持续上升而 分析电源行为或优化功耗时，记录数据是进行长期监测、检查
• 不是急速增加。EasyRamp功能可在10：毫秒到10 秒时间内持测试装置和重复测试条件的关键。
续增加输出电压。
• R&S®NGA100电源能够以10：sample/s的采样率同时记录一
• EasyArb：段时间内所有输出通道的电压和电流测量。带有时间戳的数
• 测试序列中的电压和电流必须不断变化，以激励不同的设备：据可轻松导出为.csv文件以进行报告和文档记录。按下Log（记
流消耗极低。为了准确测定这些操作状态，R&S®NGA100电源
• 提供低电流测量范围。测量低于200：mA的电流时，分辨率为 1 µA，准确性可达±(0.15% + 25 µA)。
• 通道融合（R&S®NGA102和R&S®NGA142）：保存/调用设备设置
每个通道都可以设置：
• 此功能确保电源能够单机适用于更多的应用。：最大电流（电子保险丝、过流保护(OCP)）
读连接。
• R o h d e&Schwarz R&S®NGA100电源系列：7
连接良好
• USB接口（虚拟COM端口和TMC类别）：数字触发I/O
• 外部电脑可以通过USB接口控制R&S®NGA100电源。USB端口：数字输入触发能够自动控制主要的仪器功能。仪器事件也可
• 还可以将日志数据文件和屏幕截图保存到USB闪存盘。：以通过输出触发控制远程接口。可选的4位数字输入/输出接
口便于轻松设置触发系统。需要使用R&S®NGA-K103选件激活
• 带集成式Web服务器的以太网接口：此功能。
限制性规范
• 通过指定参数的数值范围表示所保证的产品性能。此类规范采用限制性符号（如<、≤、>、≥、±），或使用相应描述（如最大、阈值、最小）。通过测试或设计确保合规
规格限制
• 测量不确定度波动范围：X轴
无限制性规范
• 通过指定参数表示所保证的产品性能。此类规范没有特别标记，表示与给定值无偏差或偏差可忽略不计的数值（例如，设置参数的尺寸或分辨率）。通过设计保障
不确定度
• 表示给定测量变量的测量不确定度阈值。定义不确定度（包含因子为2），并根据《测量不确定度表示指南》(GUM)的相应规则进行计算，同时考量环境条件、老化和
罗德与施瓦茨不对典型值、标称值和测量值作任何保证。
• 根据3GPP标准，码片速率单位为百万码片/秒(Mcps)，位速率单位为十亿位/秒(Gbps)、百万位/秒(Mbps)或千位/秒(kbps)，符号率单位为百万符号/秒(Msps)或千
• 符号/秒(ksps)，采样率单位为百万样品/秒(Msample/s)。Gbps、Mcps、Mbps、Msps、kbps、ksps和Msample/s非国际标准单位。
• R o h d e&Schwarz R&S®NGA100电源系列：9
输出 所有通道输出均为电位隔离，并且没有接地。
• 输出通道数：R&S®NGA101，R&S®NGA141 ｜ 1
• R&S®NGA102，R&S®NGA：2
• 最大总输出功率：R&S®NGA101，R&S®NGA141 ｜ 40 W
• R&S®NGA102，R&S®NGA：80 W
• 每个通道的最大输出功率：40 W
• 每个通道的输出电压：R&S®NGA101，R&S®NGA102 ｜ 0 V至35 V
• R&S®NGA141，R&S®NGA：0 V至100 V
• 每个通道的最大输出电流：R&S®NGA101，R&S®NGA102 ｜ 6 A
• R&S®NGA141，R&S®NGA：2 A
• 电压纹波和噪声：20 Hz至20MHz
• R&S®NGA101，R&S®NGA：< 0.5 mV (RMS)（测量值）； < 10 mV（峰间）（测量值）
• R&S®NGA141，R&S®NGA：< 1.5 mV (RMS)； < 20 mV（峰间）（测量值）
• 电流纹波和噪声：20 Hz至20MHz ｜ < 500 µA (RMS)（测量值）
电压 ±（输出的% +偏移）
• R&S®NGA101，R&S®NGA：< 0.01% + 5 mV
• R&S®NGA141，R&S®NGA：< 0.01% + 10 mV
• 电流：±（输出的% +偏移） ｜ < 0.01% + 5 mA
• 负载恢复时间：在额定电压的0.2%范围内，负载变化10%至90%
• R&S®NGA101，R&S®NGA：< 100 µs（测量值）
• R&S®NGA141，R&S®NGA：< 50 µs（测量值）
• 上升时间：额定输出电压的10%上升至90%，电阻负载
• R&S®NGA101，R&S®NGA：< 50 ms（测量值）
• R&S®NGA141，R&S®NGA：< 100 ms（测量值）
• 下降时间：额定输出电压的90%下降至10%，电阻负载 50%负载：30 ms（测量值） 50%负载：50 ms（测量值）
编程分辨率
• 电压：R&S®NGA101，R&S®NGA102 ｜ 1 mV
• R&S®NGA141，R&S®NGA：10 mV
• 电流：1 mA
电压 ±（输出的% +偏移）
• R&S®NGA101，R&S®NGA：< 0.05% + 5 mV
• R&S®NGA141，R&S®NGA：< 0.05% + 20 mV
• 电流：±（输出的% +偏移） ｜ < 0.05% + 500 µA
回读分辨率
• 电压：1 mV
• 电流：10 µA
• 低电流测量范围：≤ 200 mA输出电流 ｜ 1 µA
电压 ±（输出的% +偏移）
• R&S®NGA101，R&S®NGA：< 0.02% + 5 mV
• R&S®NGA141，R&S®NGA：< 0.02% + 10 mV
• 电流：±（输出的% +偏移） ｜ < 0.05% + 500 µA
• 低电流测量范围：< 0.15% + 40 µA
• 温度系数（每°C）：+5°C至+20°C以及+30°C至+40°C
• 电压：±（输出的% +偏移） ｜ < 0.0075% + 0.75 mV
• 电流：±（输出的% +偏移） ｜ < 0.015% + 3 mA
• 低电流测量范围：< 0.023% + 5 µA
远端回读
• 最大感应补偿：R&S®NGA101，R&S®NGA102 ｜ 0.5 V（测量值）
• R&S®NGA141，R&S®NGA：1.0 V（测量值）
额定值
• 最大接地电压：250 V DC
最大反电压 连接到输出的相同极性电压
• R&S®NGA101，R&S®NGA：36 V
• R&S®NGA141，R&S®NGA：102 V
• 最大反向电压：连接到输出的相反极性电压 ｜ 0.4 V
• 最大反向电流：最多5分钟 ｜ 6 A
远程控制
• 命令处理时间：< 50 ms（测量值）
过电压保护 可针对每个通道调节
• 编程分辨率：R&S®NGA101，R&S®NGA102 ｜ 1 mV
• R&S®NGA141，R&S®NGA：10 mV
过电流保护（电子保险丝） 可针对每个通道调节
• 编程分辨率：1 mA
• 响应时间：(Iload > I resp × 2)，I load ≥ 2 A条件下 ｜ < 1 ms
• 保险丝链接（FuseLink功能）：R&S®NGA102，R&S®NGA142 是
• 保险丝延迟时间：可针对每个通道调节 （1010 ms至10 s ms间隔）
• 链接通道的响应时间：< 75 ms（测量值）
过热保护 每个通道均相互独立 是
• R o h d e&Schwarz R&S®NGA100电源系列：11
特殊功能
• 输出斜坡功能：EasyRamp
• EasyRamp时间：（1010 ms至10 s ms间隔）
• 任意波功能：仅通道1 EasyArb
参数 电压、电流、时间
• 最大点数：128
• 驻留时间：（1010 ms至600 s ms间隔）
重复 连续或猝发模式
• 1到255次重复
触发 手动、远程控制或通过可选触发输入
• 触发和控制接口：NGA-K103 数字I/O
• 触发响应时间：<100 ms
• 最大电压（输入/输出）：5 V
• 输入电平：TTL
• 最大漏极电流（输出）：5 mA
数据记录
• 最大采集率：10 sample/s
• 存储深度：外部USB闪存盘
通道融合
• 串联模式下的最大电压：NGA102 ｜ 70 V
• NGA：200 V
• 并联模式下的最大电流：NGA102 ｜ 12 A
• NGA：4 A
► EasyRamp
• 限制功能：EasyArb
显示屏和接口
• 显示屏：3.5"/QVGA
• 前面板连接：4 mm安全接线端子

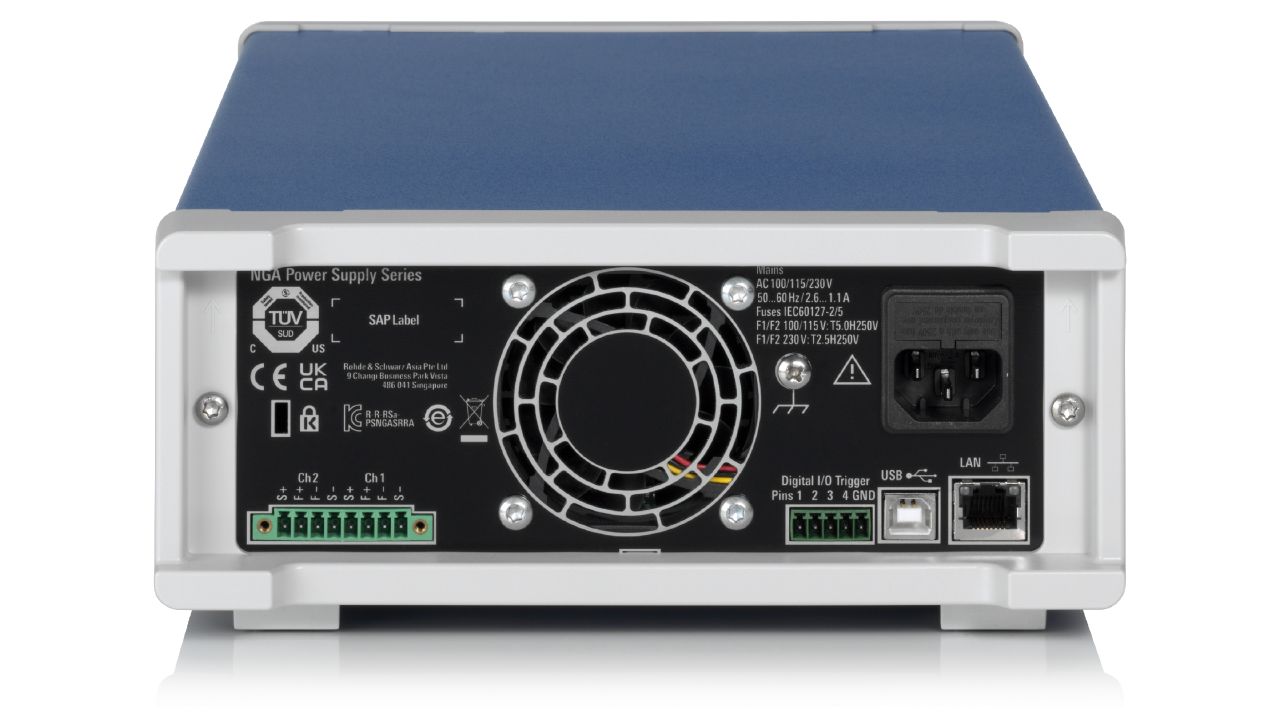

• 后面板连接：8引脚连接器插头块（输出，远端回读）
• 远程控制接口：标配 USB-TMC、USB-CDC（虚拟COM）
环境条件
• 温度：操作温度范围 ｜ +5°C至+40°C
• 存储温度范围：20°C至+70°C
• 湿度：无冷凝 ｜ 5%至95%
• 高度：操作高度 最高2000 m海拔高度
额定功率
• 市电标称电压：100 V/115 V/230 V (±10%)
• 市电频率：50 Hz至60Hz
• 最大功耗：230 W
• 主保险丝：100 V/115 V交流电源 230 V交流电源 ｜ 5 A，250 V IEC 60127-2/5 T 2.5 A，250 V IEC 60127-2/5 T
适用标准：
• ETSI EN：300328 V 2.2.2
► E N 6 1 3 2 6 - 1
• 欧盟：符合：E N 6 1 3 2 6 - 2 - 1
• 电磁兼容：无线电设备指令2014/53/EU EN 55011（A类）
• 适用于序列号< 110：000的仪器 E N ｜ 5 ｜ 5 ｜ 0 ｜ 3 ｜ 2（ A 类 ）
• ETSI EN：3014 89 -1 V 2.1.1
• ETSI EN：3014 89 -17 V 3.1.1
适用标准：
• 欧盟：符合：E N 6 1 3 2 6 - 1
► E N 6 1 3 2 6 - 2 - 1
• 欧盟EMC指令2014/30/EU；：EN 55011（A类）
• 适用于序列号≥ 110：000的仪器 ETSI EN ｜ 3014 89 -1 V 2.2.0
• ETSI EN：3014 89 -17 V 3.2.0
• 韩国：KC标志
• 美国、加拿大：FCC47 CFR第15B部分，ICES-003第6版
电气安全 欧盟：符合 应用统一标准：
• 低电压指令2014/35/EU：EN ｜ 61010-1
• 美国、加拿大：UL61010-1，CAN/CSA-C22.2 No. 61010-1
克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、
• WLAN认证：匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、列支敦士 CE
牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、
• 瑞士、土耳其、英国；适用于序列号< 110：000的仪器
• 新加坡；适用于序列号< 110：000的仪器 IMDA标准DB102020
• 美国、加拿大；适用于序列号< 110：000的仪器 F C C 、I C
• RoHS：符合欧盟指令2011/65/EU EN ｜ 50581
机械阻力
• 5 Hz至55Hz，0.3 mm（峰间），
• 振动：正弦曲线 ｜ 55 Hz至150Hz，常量为0.5 g，
• 符合EN：60068-2-6
• 符合EN：60068-2-64 40 g冲击谱，
• 冲击：符合MIL-STD-810E，方法516.4，
机械数据
• 尺寸：宽×高×深 ｜ 222 mm × 97 mm × 448 mm
• 重量：NGA101 ｜ 6.6 kg
• NGA：6.9 kg
• NGA：7.0 kg
• NGA：7.3 kg
• 机架安装：HZN96 ½ 19 "，2 HU
• 建议的校准间隔：在指定环境条件下每周运行40小时 ｜ 1年
• R o h d e&Schwarz R&S®NGA100电源系列：13
基本单元
• 单通道电源，35 V/6 A：NGA101 ｜ 5601.8002.02
• 单通道电源，100 V/2 A：NGA141 ｜ 5601.8002.03
• 双通道电源，35 V/6 A：NGA102 ｜ 5601.8002.04
• 双通道电源，100 V/2 A：NGA142 ｜ 5601.8002.05
选件
• WLAN远程控制；适用于序列号< 110：000的仪器R&S®NGA-K1025601.8419.03
• 数字触发I/O：NGA-K103 ｜ 5601.8425.03
系统组件
• 19"机架适配器，2 HU：HZN96 ｜ 3638.7813.02
保修
• 基本单元：3年
选件
• 延长保修，一年：WE1
• 延长保修，两年：WE2
• 包含校准的延长保修，一年：CW1 联系当地的罗德与施瓦茨销售处。
• 包含校准的延长保修，两年：CW2
• 包含认证校准的延长保修，一年：AW1
• 包含认证校准的延长保修，两年：AW2
您的门前 。
• 罗德与施瓦茨 遍 及：70 多个国家/地区，高资质专家团队确保 提供最
► 操作/校准/维修
• R o h d e&Schwarz R&S®NGA100电源系列：15
作为测试测量、技术系统以及网络安全方面的行业先
• 驱，Rohde：& Schwarz 科技集团通过先进方案为世界安全联网
部门的客户提供可靠服务。集团总部位于德国慕尼黑，在全球
• 70多个国家和地区设有分支机构，拥有广阔的销售和服务网
罗德与施瓦茨客户支持
• R&S®：是罗德与施瓦茨注册商标
型号与选件
• 官方型号：NGA100、NGA142、NGA141、NGA102
指标整理自官方文件：NGA100_dat_zh-CN_3609-5051-35_v0200.pdf
