罗德与施瓦茨 · Rohde & Schwarz
NGE100B 电源系列
R&S®NGE100B 是罗德与施瓦茨的电源系列。官方目录位于「电源和源测量单元 / 罗德与施瓦茨直流电源」。官方标称市电频率：50 Hz至60Hz。官方技术指标共 68 组、183 项，详见「详细指标」。
产品简介
R&S®NGE100B 直流电源系列包含耐用、高性能和价格合理的仪器。该系列提供高效率、低纹波，并具有同类别直流电源中少有的多种实用功能。 R&S®NGE100B 非常适用于： -研发 -教学 -制造测试 -维护与维修 现在，您可以轻松地在线配置 R&S®NGE100B 直流电源。配置程序易于使用并保证价格完全透明，且您选择的授权分销合作伙伴会快速处理您的采购申请单。点击“配置和报价”开始进行配置。
简介R&S®NGE100B电源系列为耐用、 高性能和价格合理的仪器。 该系列具有同类别电源中少有的高效率、 低纹波和其他多种实用功能。
与大多数同类电源不同， R&S®NGE100B电源采用完全电力等同的输出通道。 所有输出通道均浮地并具有短路保护。
输出通道均可串联或并联以获得更高的电压或电流 （使用R&S®NGE103B的全部三个通道时， 电压/电流最高为96 V/9 A） 。
R&S®NGE100B电源的所有基本功能均可通过前面板上的按键直接进行操作。 旋钮可用于调节电压和电流， 还可以设置多用途保护功能的限值。 所有通道的操作状况同时显示在屏幕上。 激活的通道以亮起的通道键表示。 在恒定电压模式中工作时， 激活的输出通道显示为绿色， 在恒定电流模式中工作时，则显示为红色。 未激活的输出通道以白色显示。
核心参数
• 市电频率：50 Hz至60Hz
• 输出通道数：2 ｜ 3
• 10 mV步长调整输出电压 。用户同样可以设置分辨率精细：间/电压和时间/电流程序。
• 总输出功率：66 W ｜ 100 W
• R&S®NGE103B的全部三个通道时，电压/电流最高为96 V/9 A）。：主要特点
• 键直接进行操作。旋钮可用于调节电压和电流，还可以设置多：最 大输出功率为10 0 W（每通 道 3 3.6 W）
• 每个通道的最大输出功率：33.6 W
• R&S®NGE100B电源系列包含R&S®NGE102B双通道电源和：最大功率（过功率保护，OPP）。如果达到此限值，受影响的输
功能与特点
• R&S®NGE102B具有两个通道， R&S®NGE103B具有三个通道
• R&S®NGE102B的最大输出功率为66 W， R&S®NGE103B的 最大输出功率为100 W （每通道33.6 W）
• 每通 道的最 大输出电 压 为32 V （串联 操 作时最 大6 4 V/9 6 V）
• 每通道的最大输出电流为3 A （并联操作时最大6 A/9 A）
• 电子保险丝(OCP)、 过电压保护(OVP)、 过功率保护(OPP)、 过热保护(OTP)
• USB接口(CDC/TMC)、 可选LAN (LXI)
• 可 选 数 字 I / O（ 4 位 ） ===== PAGE 3 =====
• 第5页 便捷的操作
• 第6页 连接： 满足一切所需
• 第7页 R&S®NGE103B前视图R&S®NGE102B前视图 R&S®NGE103B后视图
产品型号
• 官方型号：NGE100B、NGE103B
资源下载
详细指标请见 NGE100B 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®NGE100B 的官方技术指标，共 68 个指标组、183 项。
参数名以行业通用中文术语为主（其中 59 项保留官方规格书原文），数值与单位保留官方规格书原样。
的高效率、低纹波和其他多种实用功能 。
• R&S®NGE100B电源系列包含R&S®NGE102B双通道电源和：最大功率（过功率保护，OPP）。如果达到此限值，受影响的输
• R&S®NGE103B三通道电源。这两款仪器中，每个通道的最高：出通道将被关闭。过热保护(OTP)可防止仪器过热。

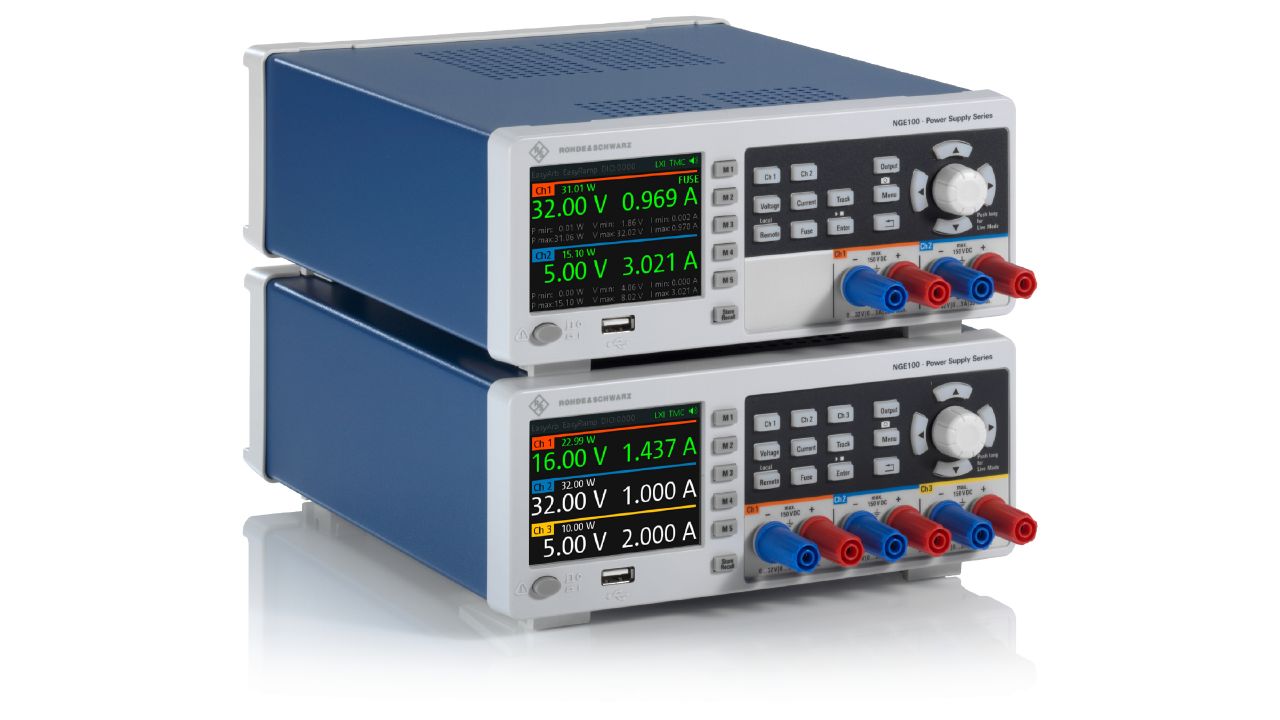

在工业应用中，电源经常安装在19"机架中。电源可以使用
• 与大多数同类电源不同，R&S®NGE100B电源采用完全电力：R&S®HZC95机架适配器安装在机架中。R&S®NGE100B电源可
• 等同的输出通道。所有输出通道均浮地并具有短路保护。：以通过USB或以太网进行远程控制。
输出通道均可串联或并联以获得更高的电压或电流（使用
• R&S®NGE103B的全部三个通道时，电压/电流最高为96 V/9 A）。：主要特点
► R& S ® NGE102B 具有两个 通 道，R& S ® NGE103B 具有三个 通 道
• R&S®NGE100B电源的所有基本功能均可通过前面板上的按：R& S ® NGE102B的最 大输出功率为6 6 W，R& S ® NGE103B的
• 键直接进行操作。旋钮可用于调节电压和电流，还可以设置多：最 大输出功率为10 0 W（每通 道 3 3.6 W）
• 用途保护功能的限值。所有通道的操作状况同时显示在屏幕：每 通 道 的 最 大 输 出 电 压 为 ｜ 3 ｜ 2 V（ 串 联 操 作 时 最 大 ｜ 6 ｜ 4 V / ｜ 9 ｜ 6 V ）
• 上。激活的通道以亮起的通道键表示。在恒定电压模式中工作：每通 道的最 大输出电流 为3 A（ 并联 操作时最 大6 A /9 A ）
• 时，激活的输出通道显示为绿色，在恒定电流模式中工作时，：电子 保 险 丝(O C P) 、过电 压 保 护(O V P) 、过 功 率保 护(O P P) 、
• 则显示为红色。未激活的输出通道以白色显示。：过 热 保 护(OT P)
► USB 接口(CD C/ TMC)、可选L A N (L XI)
• 为保护仪器和被测设备(DUT)，R&S®NGE100B电源提供多种：可 选 数 字 I / O（ ｜ 4 位 ）
保险丝、过电流保护(OCP)）、最大电压（过电压保护，OVP）和
• 优点：第5页
型号概述
• 参数：NGE102B NGE103B
• 输出通道数：2 ｜ 3
• 总输出功率：66 W ｜ 100 W
• 每个通道的最大输出功率：33.6 W
• 每个通道的输出电压：0 V至32 V
• 每个通道的最大输出电流：3 A

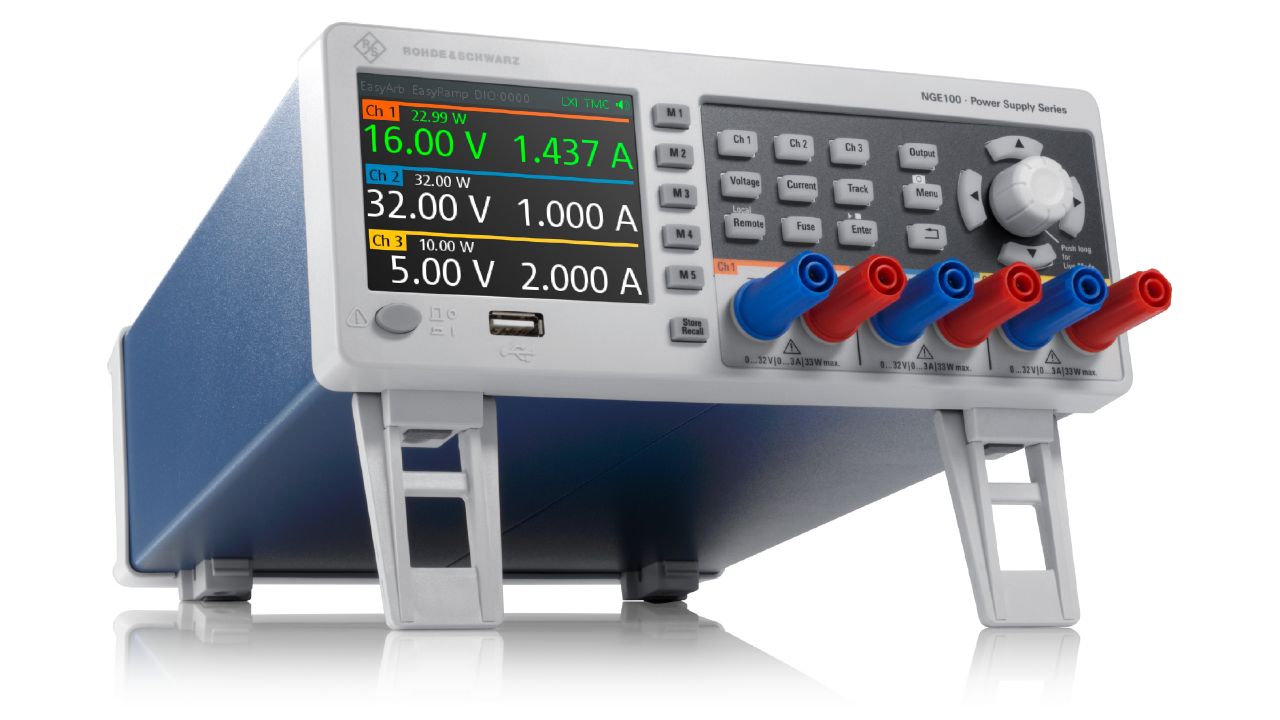

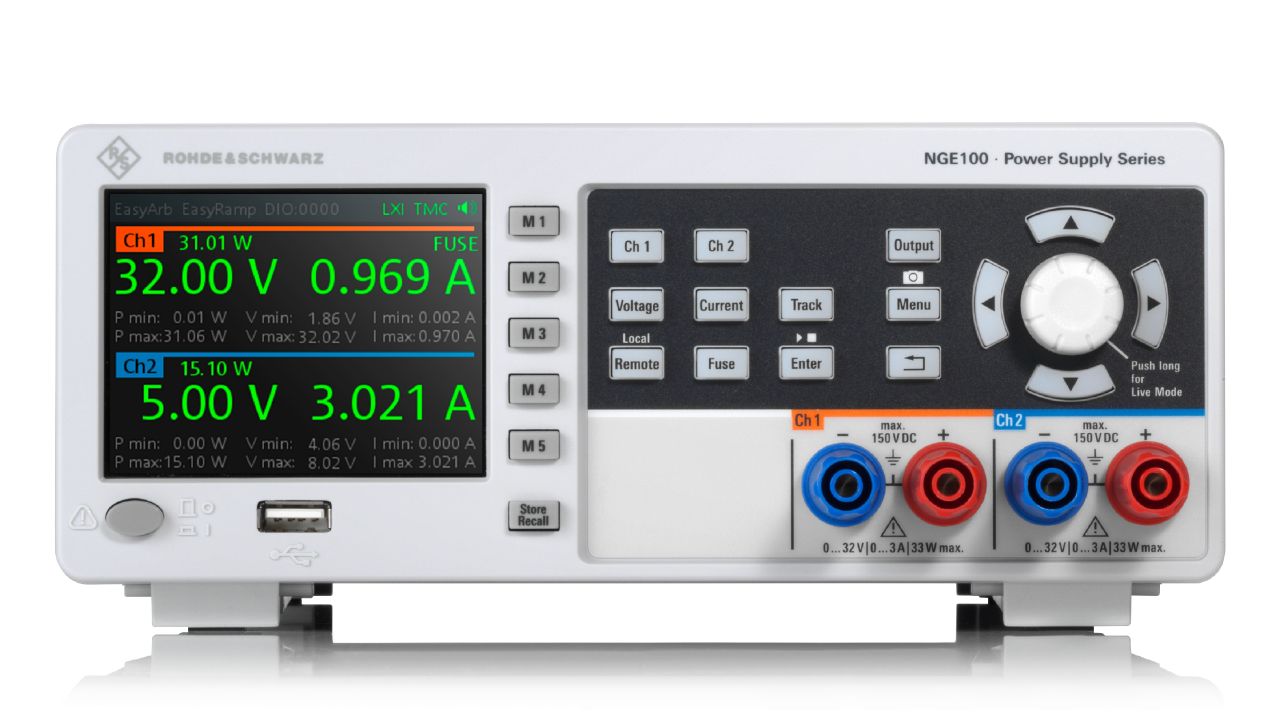

• R&S®NGE102B前视图：R&S®NGE103B前视图

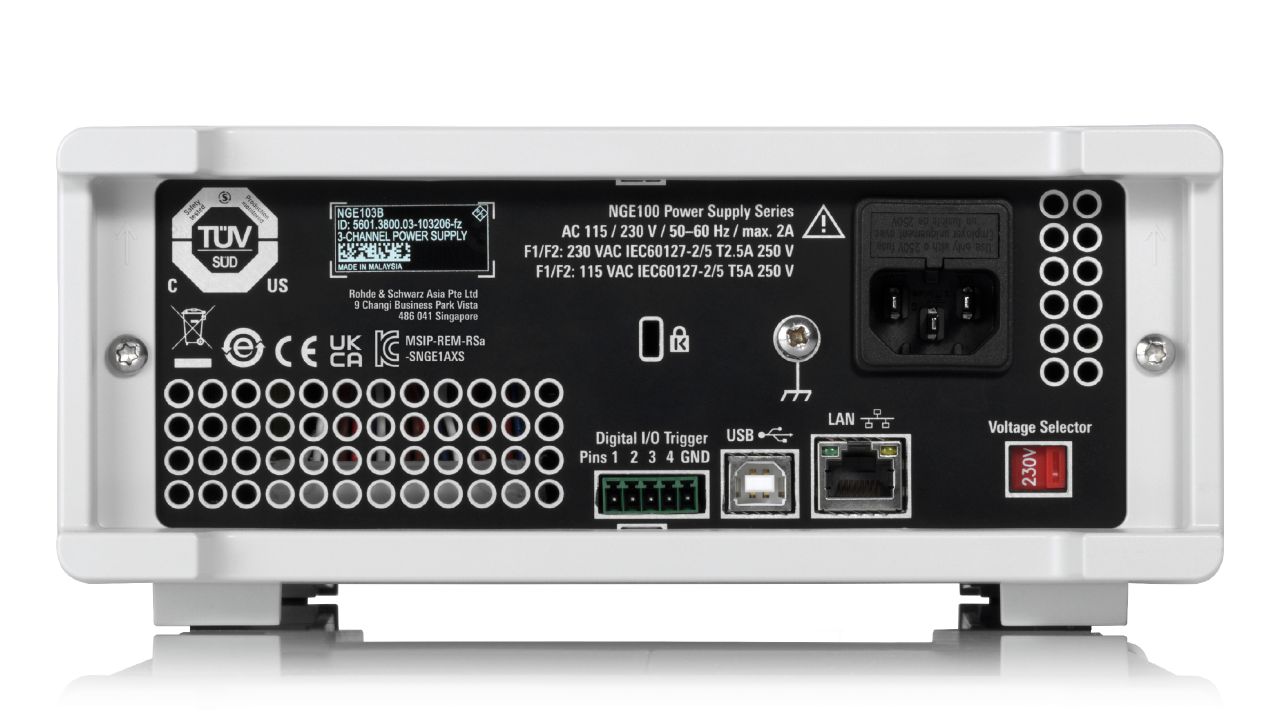

R&S®NGE103B后视图
• R o h d e&Schwarz R&S®NGE100B电源系列：3
所有通道都采用电位隔离且浮地 仪器和被测设备保护功能
• R&S®NGE102B和R&S®NGE103B电源提供双通道和三通道两：多用途保护功能不是基本型电源的标配，而R&S®NGE100B电
种型号。每个通道的电路彼此完全隔离，且不连接机壳地。这 源系列提升了这一标准。
• 路，并避免复杂DUT出现接地问题。：最大电流（电子保险丝、过电流保护(OCP)）
• 所有通道的电压、电流和功率均相同：最大功率（过功率保护，OPP）
的通道。每个通道的电压、电流和功率均相同，无需按照应用 如果达到此限值，受影响的输出通道将自动关闭，并显示一
• 要求选择特定通道。每个通道都可看作是一个独立电源。：条消息（FUSE、OVP或OPP）。过电流保护可以与其他通道相连
由于所有通道电力等同，因此可串联组合，以获得更高的电
• 压。R&S®NGE103B的电压最高可达96：V，R&S®NGE102B的电用户甚至还可以设置电子保险丝的延迟时间。用户可以使用
• 压最高可达64：V。将多个通道并联，还可以提供更大的电流。结此功能定义电源操作，防止因短路电流尖峰而过早关闭仪器。
合两个通道时，电流最高可达6 A。使用R&S®NGE103B的所有
• 三个通道时，最大电流甚至可以达到9A。：R&S®NGE100B电源配有内部过热保护，如果即将出现热过载
专为教学、实验室和系统机架应用而量身定制
• R o h d e&Schwarz R&S®NGE100B电源系列：5
直观操作 便捷功能适用于特殊应用
• R&S®NGE100B电源的所有基本功能均可通过前面板：有些应用需要用户在测试程序中调节电压或电流，例如模拟
• 上的按键直接进行操作，无需使用繁杂的菜单 。只需按：电池的不同充电状况。EasyArb是同类基本型电源中少有的便
下“电压”键，选择输出通道，并使用旋钮或箭头键按 捷功能。它可以让用户通过用户界面或外部接口手动设定时
• 10 mV步长调整输出电压 。用户同样可以设置分辨率精细：间/电压和时间/电流程序。
有时候，测试序列需要模拟特定操作条件；在这些条件下，
• 如果需要同时操作多个通道，例如将设备电压从±12：V增加到必须避免电源电压突然上升。R&S®NGE100B电源系列的
• 后就可以使用旋钮来对称地调整两个电压。用户只需按下前：时段内持续增加。用户可以手动或远程控制EasyArb和
• 面板上的按键，即可轻松启用或停用电子保险丝。：EasyRamp功能。
操作状况通过不同颜色显示 跟踪和链接功能
• 所有操作状况都清楚显示在3.5"：QVGA显示屏（320像素× 独立的输出通道可以作为独立的电源使用，但是组合使用时功
• 240像素）上，包括输出功率和任何保护功能的状态。颜色指示：能更加多样。通道可以并联或串联，以获得更高的电流或电压。
在恒定电流模式中工作时，则显示为红色。 电子保险丝的链接功能使仪器用途更加多样。用户可将电源
• 正在调整的数字以蓝色背景标记。：置为使一个通道保持活动，例如保持风扇运行以给DUT散热。
不同的操作状态以不同颜色标示：
• 前端接口，配4 mm安全接线端子：后端数字触发输入/输出（4位）
• R&S®NGE100B电源前端的输出接口可以插入4：mm安全香蕉R&S®NGE100B电源系列还提供4位数字输入/输出接口
插头和教学应用中常见的剥皮电缆。接口设计坚固耐用，可使 选件，可以单独用作触发输入或输出。与其他选件类似，
• 用多年。：R&S®NGE-K103选件的硬件已安装，可以通过单独订购的激活
功能提供标准Web浏览器可以使用的Web服务器。
• R o h d e&Schwarz R&S®NGE100B电源系列：7
限制性规范
• 通过指定参数的数值范围表示所保证的产品性能。此类规范采用限制性符号（如<、≤、>、≥、±），或使用相应描述（如最大、阈值、最小）。通过测试或设计确保合规性。
规格限制
• 测量不确定度波动范围：X轴
无限制性规范
• 通过指定参数表示所保证的产品性能。此类规范没有特别标记，表示与给定值无偏差或偏差可忽略不计的数值（例如，设置参数的尺寸或分辨率）。通过设计保障
不确定度
• 表示给定测量变量的测量不确定度阈值。定义不确定度（包含因子为2），并根据《测量不确定度表示指南》(GUM)的相应规则进行计算，同时考量环境条件、老化和
罗德与施瓦茨不对典型值、标称值和测量值作任何保证。
• 根据3GPP标准，码片速率单位为百万码片/秒(Mcps)，位速率单位为十亿位/秒(Gbps)、百万位/秒(Mbps)或千位/秒(kbps)，符号率单位为百万符号/秒(Msps)或千
• 符号/秒(ksps)，采样率单位为百万样品/秒(Msample/s)。Gbps、Mcps、Mbps、Msps、kbps、ksps和Msample/s非国际标准单位。
输出 所有通道输出均为电位隔离，并且没有接地。
• 输出通道数：NGE102B ｜ 2
• NGE103B：3
• 最大总输出功率：NGE102B ｜ 66 W
• NGE103B：100 W
• 每个通道的最大输出功率：33.6 W
• 每个通道的输出电压：0 V至32 V
• 每个通道的最大输出电流：3 A
• 串联操作的最大电压：NGE102B ｜ 64V
• NGE103B：96V
• 并联操作的最大电流：NGE102B ｜ 6 A
• NGE103B：9 A
• 电压纹波和噪声：20 Hz至20MHz < 20 mV（峰间）（测量值） ｜ <1.5mV (RMS)（典型值），
• 电流纹波和噪声：20 Hz至20MHz ｜ < 2 mA (RMS)（测量值）
• 电压：±（输出的% +偏移） ｜ < 0.1% + 20 mV
• 电流：±（输出的% +偏移） ｜ < 0.1% + 5 mA
• 负载恢复时间：在设置电压的±30 mV范围内， ｜ < 200 µs（测量值）
负载从10%变为90%
• 上升时间：额定输出电压的10%上升至90%，电阻负载 ｜ < 1ms
编程分辨率
• 电压：10 mV
• 电流：1 mA
编程准确性
• 电压：±（输出的% +偏移） ｜ < 0.1% + 30 mV
• 电流：±（输出的% +偏移） ｜ < 0.1% + 5 mA
回读分辨率
• 电压：10 mV
• 电流：1 mA
回读准确性
• 电压：±（输出的% +偏移） ｜ < 0.1% + 20 mV
• 电流：±（输出的% +偏移） ｜ < 0.1% + 5 mA
• 温度系数（每°C）：+5°C至+20°C以及+30°C至+40°C
• 电压：±（输出的% +偏移） ｜ < 0.02% + 5 mV/K
• 电流：±（输出的% +偏移） ｜ < 0.02% + 3 mA/K
额定值
• 最大接地电压：150 V DC
• 最大反电压：连接到输出的相同极性电压 ｜ 33 V
• 最大反向电压：连接到输出的相反极性电压 ｜ 0.4 V
• 最大反向电流：最多5分钟 ｜ 3 A
远程控制
• 命令处理时间：≤30 ms（标称值）
• R o h d e&Schwarz R&S®NGE100B电源系列：9
过电压保护 可针对每个通道调节
• 编程分辨率：10 mV
过电流保护（电子保险丝） 可针对每个通道调节
• 编程分辨率：1 mA
• 响应时间：(Iload > Iresp × 2) ｜ <3 ms
• 保险丝链接（FuseLink功能）：是
• 保险丝延迟时间：可针对每个通道调节 ｜ 10 ms至10 s（10 ms间隔）
• 链接通道的响应时间：< 40ms（典型值）
特殊功能
• 输出斜坡功能：EasyRamp
• EasyRamp时间：10 ms至10 s（10 ms间隔）
• 任意波功能：仅通道1 EasyArb
参数 电压、电流、时间
• 最大点数：128
• 驻留时间：10 ms至600 s（10 ms间隔）
重复 持续或单次模式，
• 1到255次重复
• 触发：可选(R&S®NGE-K103) 手动、远程控制或通过可选触发输入
• 触发和控制接口：可选(R&S®NGE-K103) 数字I/O
• 触发响应时间：< 150 ms
• 最大电压（输入/输出）：5V
• 输入电平：TTL
• 最大漏极电流（输出）：10 mA
显示屏和接口
• 显示屏：3.5"/QVGA
• 前面板连接：通道输出 ｜ 4 mm安全接线端子
• 远程控制接口：标配 USB-TMC、USB-CDC（虚拟COM）
• 可选(R&S®NGE-K：LAN (LXI)
• 触发和控制接口：可选(R&S®NGE-K103) 数字I/O
环境条件
• 温度：工作温度范围 ｜ 0°C至+40°C
• 存储温度范围：20°C至+70°C
• 湿度：无冷凝 ｜ 5%到80%
• 高度：操作高度 最高2000m海拔高度
性能数据
• 市电标称电压：115 V/230 V (±10%)
• 市电频率：50 Hz至60Hz
• 最大功耗：180W（测量值）
• 额定电流：最大2A（测量值）
• 市电保险丝：115 V交流电源 IEC 230 V交流电源 IEC ｜ 60127-2/5 T 5 A 250 V 60127-2/5 T 2.5 A 250 V
符合性数据
• EN：61326-1
• 电磁兼容：2016年《电磁兼容性法规》(S.I.2016/1091)； EN ｜ 55011（A类）
• 适用于序列号≥ 110：000的仪器► E N ｜ 6 ｜ 1 ｜ 3 ｜ 2 ｜ 6 ｜ 2 ｜ 1
• 韩国：KC标志
欧盟：符合低电压指令
• 英国：符合2016年《电气设备（安全）法规》：EN ｜ 61010-1
(S.I.2016/1101)
• 美国：UL 61010-1
• 加拿大：CSA C22.2 No. 61010-1
用某些有害物质指令》(S.I.2012/3032)
• 国际安全认证：cTUVus认证 证书编号 U8 087787 0030
机械阻力
• 5 Hz至55Hz，幅度常量为0.30 mm（峰间），
• 振动：正弦曲线 ｜ 55 Hz至150Hz，常量为0.5 g，
• 符合EN：60068-2-6
• 随机曲线：8 Hz至500Hz，1.2 g (RMS)，在所有三个轴中，
• 符合EN：60068-2-64 10 Hz至45Hz，斜率为6 dB/倍频程，
机械数据
• 尺寸：宽×高×深 ｜ 222 mm × 97 mm × 310 mm
• 重量：NGE102B ｜ 4.9kg
• NGE103B：5.0kg
• 机架安装：HZC95 ½ 19"，2 HU
• 建议的校准间隔：在指定环境条件下每周运行40小时 ｜ 1年
并联和串联操作
• R o h d e&Schwarz R&S®NGE100B电源系列：11
基本单元
• 双通道电源：NGE102B ｜ 5601.3800.02
• 三通道电源：NGE103B ｜ 5601.3800.03
软件选件
• 以太网远程控制：NGE-K101 ｜ 5601.2204.03
• 数字触发I/O：NGE-K103 ｜ 5601.2227.03
系统组件
• 19"机架适配器，2 HU：HZC95 ｜ 5800.2054.02
保修
• 基本单元：3年
• 所有其他项目 1)：1年
选件
• 延长保修，一年：WE1
• 延长保修，两年：WE2
• 包含校准的延长保修，一年：CW1 联系当地的罗德与施瓦茨销售处。
• 包含校准的延长保修，两年：CW2
• 包含认证校准的延长保修，一年：AW1
• 包含认证校准的延长保修，两年：AW2
茨产品。包括按照建议间隔进行的所有维修2)和认证校准，以及维修或选件升级期间进行的任何认证校准。
