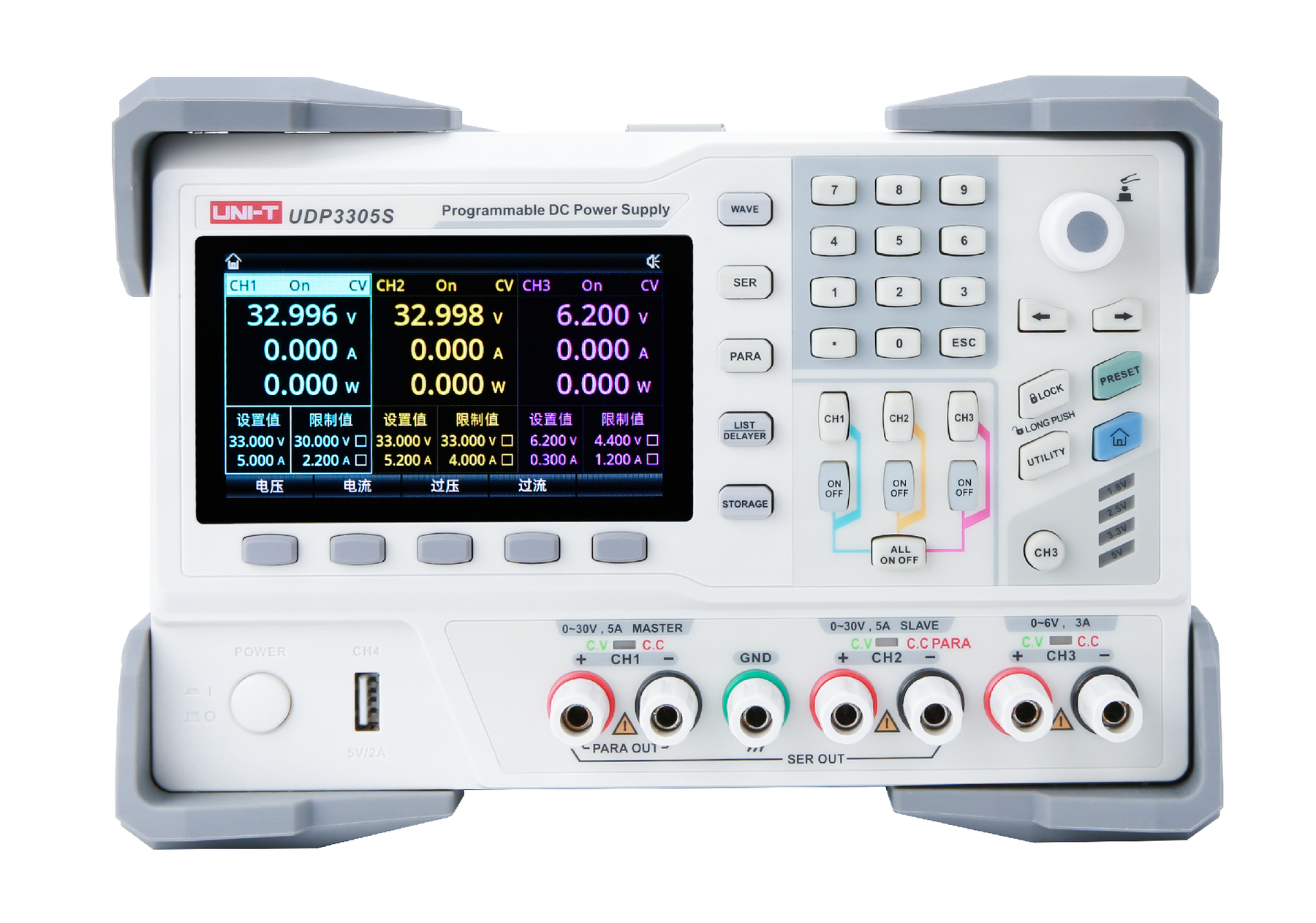

UDP3000S 系列是优利德推出的可编程线性直流稳压电源，具有两路 30V/5A 输出、一路 6V/3A 和一路标准 USB 输出，极低的负载调整率和低纹波噪声输出，且各通道相互隔离，使用串并联功能时只需一键切换，应用范围广泛，最大输出功率可达 348W，且各通道输出单独可控。
PSS PIV-X主要用于LD、TOSA、BOSA耦合时的在线监测。系统给OSA器件的LD提供驱动电源，以及实时监测耦合过程中的系列相关性能指标。可监测参数：阈值电流、驱动电流、背光电流、光功率、正向电压等。并在本机显示相关参数，以及P-I 曲线、Im-I曲线、V-I曲线等，也可以外接示波器显示相关波形。
单路高精度可编程输出：SPD1168X：16 V /8 A / 128 W； SPD1305X：30 V /5 A /150 W低噪声：≤ 350 μVrms/3 mVpp; 快速瞬态响应时间 <50 μs最高 5 位电压和 4 位电流显示，最小分辨率为 1 mV、1 mA两种输出模式：两线输出 ; 四线补偿输出模式，最大补偿 1 V100 V、120 V、220 V、230 V 兼容的设计清晰的图形化界面，具有波形显示功能
同厂商产品
R&S®NGMO在关键测试条件下提供精确的电源和测量功能。此产品现已停产。请查看其他产品。
R&S®NGM200电源具备高精度和快速负载恢复时间，非常适用于严苛应用。
R&S®NGE100B直流电源系列包含耐用、高性能和价格合理的仪器。该系列提供高效率、低纹波，并具有同类别直流电源中少有的多种实用功能。R&S®NGE100B非常适用于：-研发-教学-制造测试-维护与维修现在，您可以轻松地在线配置R&S®NGE100B直流电源。
- «
- 1
- »
NGP800 50Hz至60Hz电源系列|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
NGP800 电源系列
R&S®NGP800 是罗德与施瓦茨的电源系列。官方目录位于「电源和源测量单元 / 罗德与施瓦茨直流电源」。官方标称市电频率：50 Hz至60Hz。官方技术指标共 75 组、169 项，详见「详细指标」。
产品简介

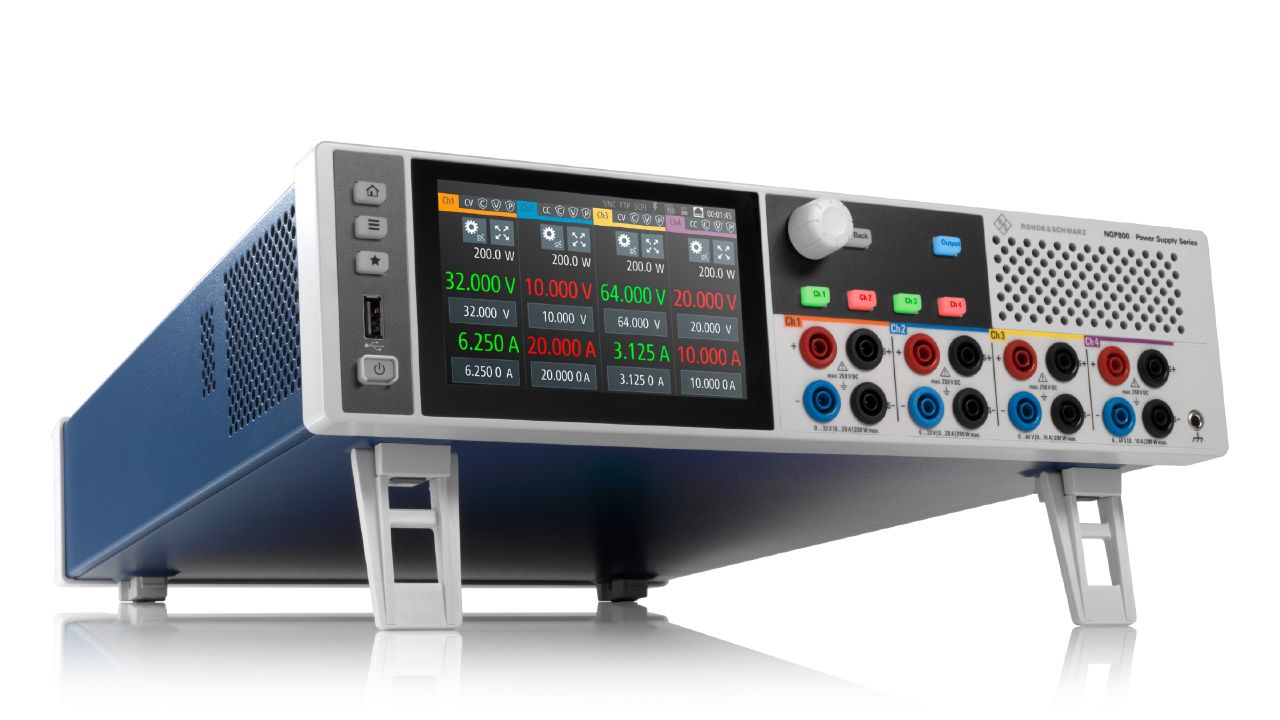

R&S®NGP800 直流电源系列共有五种不同型号，功率为 400 W 或 800 W，可在多种操作条件下提供最大功率。该电源系列具有两个或四个 200 W 输出通道，每通道的输出电压和电流可达 64 V 及 20 A。
简介R&S®NGP800直流电源系列共有五种不同型号， 功率为400W或800W， 可在多种操作条件下提供最大功率。 该电源系列具有两个或四个200W输出通道， 每个通道的输出电压或电流可达64V或20A。 各个输出通道电气等效且隔离， 可串联以提供最高250 V电压， 或并联以提供最高80 A电流。
R&S®NGP800电源系列有助于轻松同步输出通道、 执行波形测试和记录数据以进行深入分析。
五种功能强大的型号直观化的操作界面结合大触摸屏， 可让用户更快地输入数值并实时显示统计数据。
所有R&S®NGP800电源均包含远程感应终端、 USB接口和LAN接口。 用户也可以选择安装GPIB、 数字触发I/O和模拟输入接口， 使这些电源成为适用于工作台或自动测试系统的强大仪器。
核心参数
• 市电频率：50 Hz至60Hz
• 电压表和电流表的分辨率分别为1 mV和：麻烦问题。保存功能可用于保存常用设 0.5 mA。 置。调用功能可用于将文件加载到任意
• 每个通道的最大输出功率：200 W
• 存储深度：800 MB内部存储
• 最高250 V电压，或并联以提供最高80 A电流。：接口。用户也可以选择安装GPIB、数字触发I/O和模拟输入接
• 压和电流序列，且驻留时间低至1：ms。至多
• R&S®NGP800直流电源系列共有五种不同型号，功率为400 W：直观化的操作界面结合大触摸屏，可让用户更快地输入数值
• 或800 W，可在多种操作条件下提供最大功率。该电源系列具：并实时显示统计数据。
功能与特点

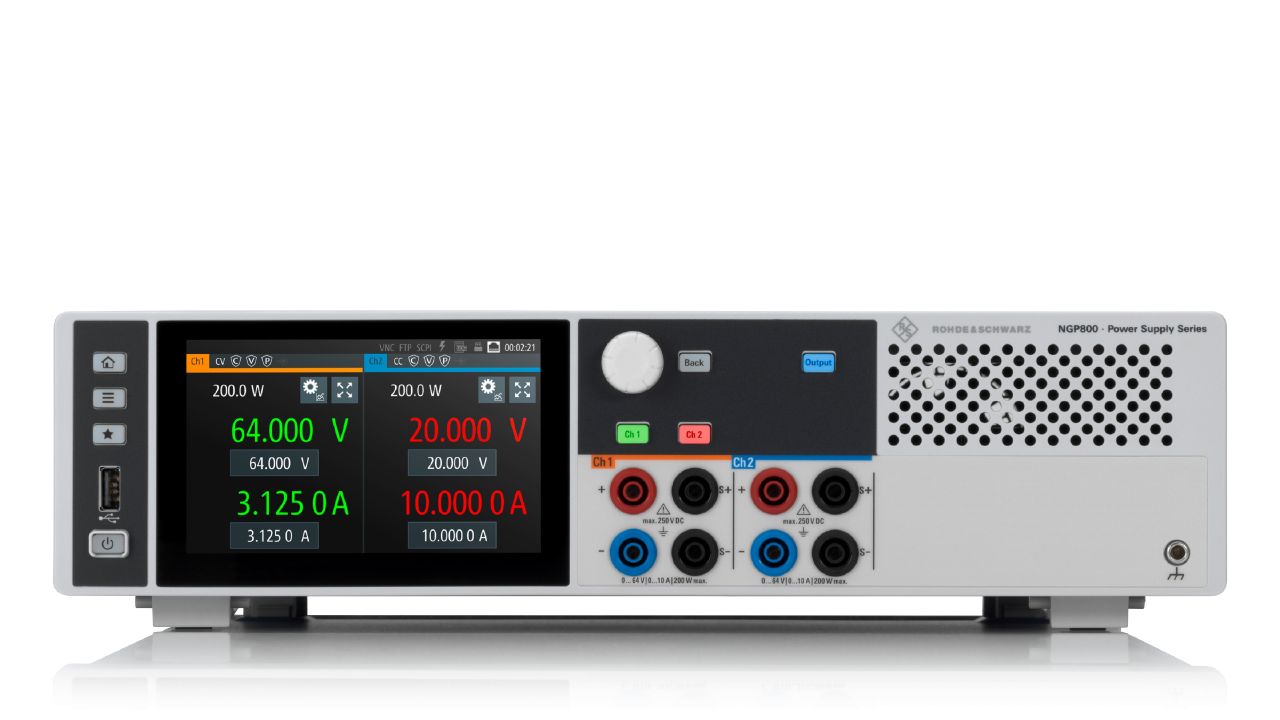

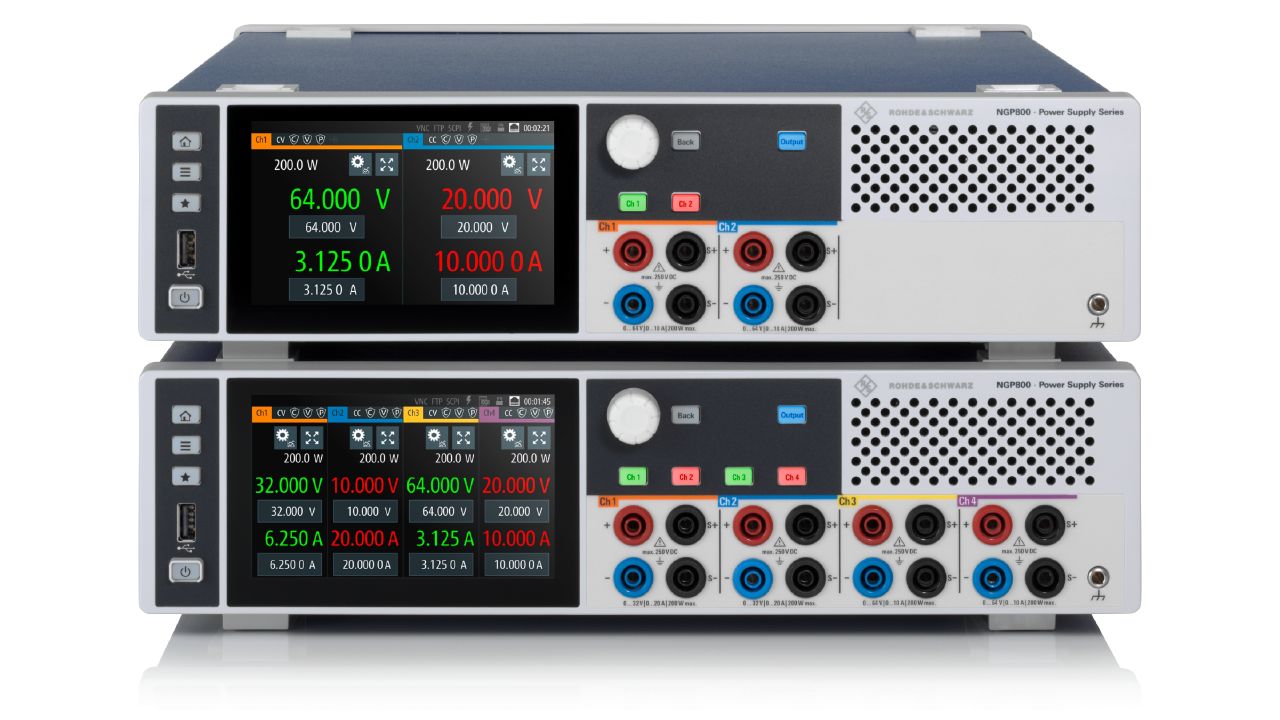

• 400 W - 2 × 64 V/10 A R&S®NGP802
• 400 W - 2 × 32 V/20 A R&S®NGP824

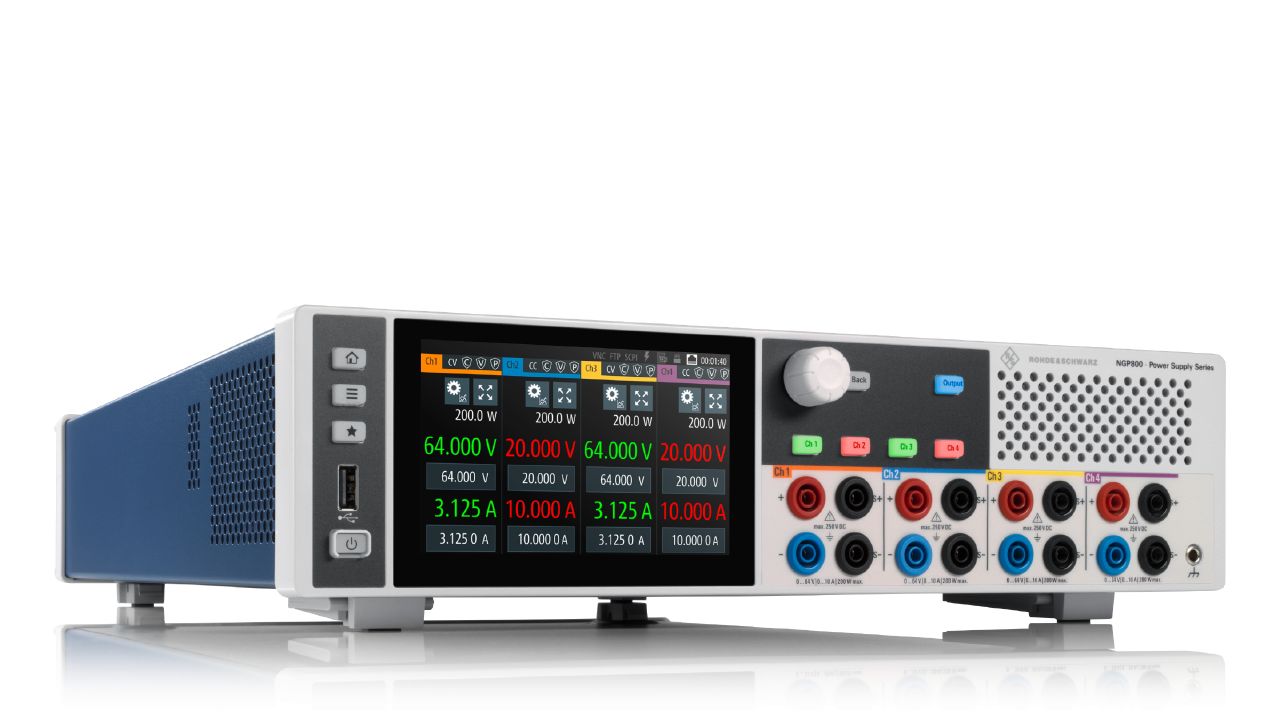

• 800 W - 4 × 64 V/10 A R&S®NGP814
• 8 0 0 W - 2 × 3 2 V/ 2 0 A 2 × 64 V/10 A R&S®NGP804
• 800 W - 4 × 32 V/20 A ===== PAGE 3 =====
• 5"高分辨率触摸屏
• 灵活的功率组合
• 单机提供多达四个电源
• 并联和串联操作
• 安全的操作环境
产品型号
• 官方型号：NGP800、CH1、CH2、CH3、CH4、NGP824、NGP804、NG-B105
资源下载
详细指标请见 NGP800 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®NGP800 的官方技术指标，共 75 个指标组、169 项。
参数名以行业通用中文术语为主（其中 46 项保留官方规格书原文），数值与单位保留官方规格书原样。

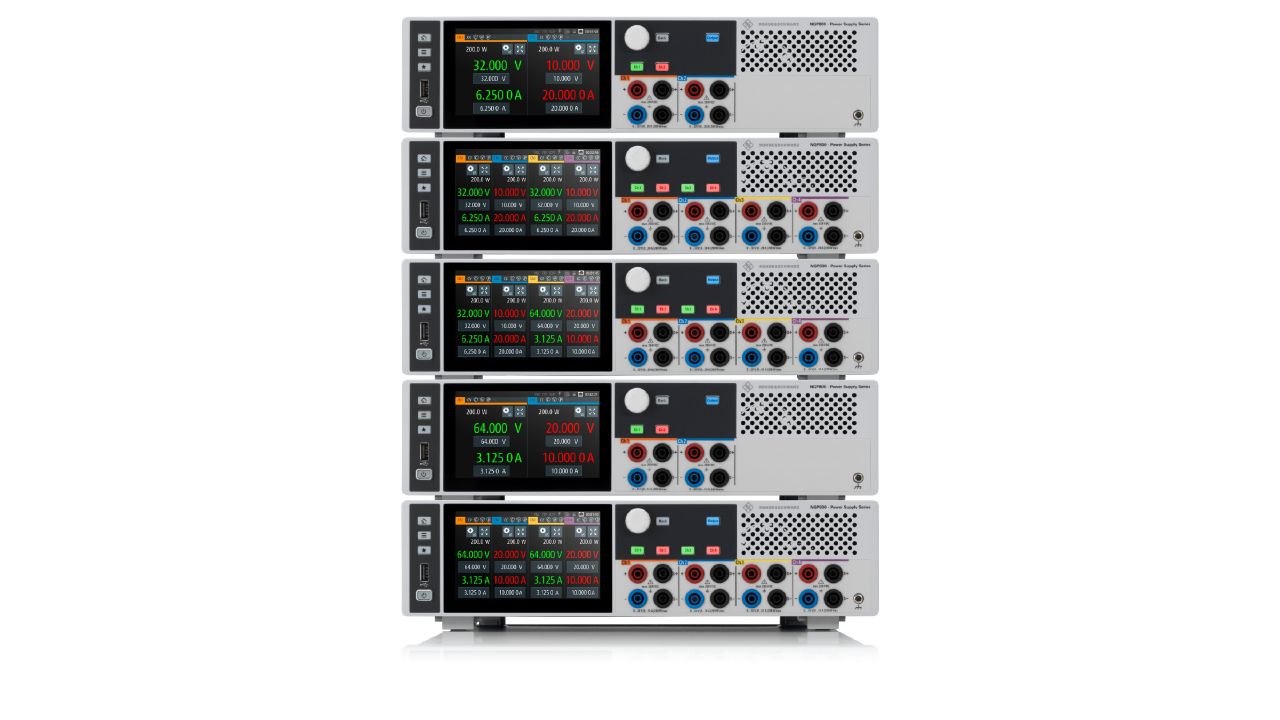

五种功能强大的型号
• R&S®NGP800直流电源系列共有五种不同型号，功率为400 W：直观化的操作界面结合大触摸屏，可让用户更快地输入数值
• 或800 W，可在多种操作条件下提供最大功率。该电源系列具：并实时显示统计数据。
• 有两个或四个200：W输出通道，每个通道的输出电压或电流可
• 达64 V或20 A。各个输出通道电气等效且隔离，可串联以提供：所有R&S®NGP800电源均包含远程感应终端、USB接口和LAN
• 最高250 V电压，或并联以提供最高80 A电流。：接口。用户也可以选择安装GPIB、数字触发I/O和模拟输入接
口，使这些电源成为适用于工作台或自动测试系统的强大仪
• R&S®NGP800电源系列有助于轻松同步输出通道、执行波形测：器。

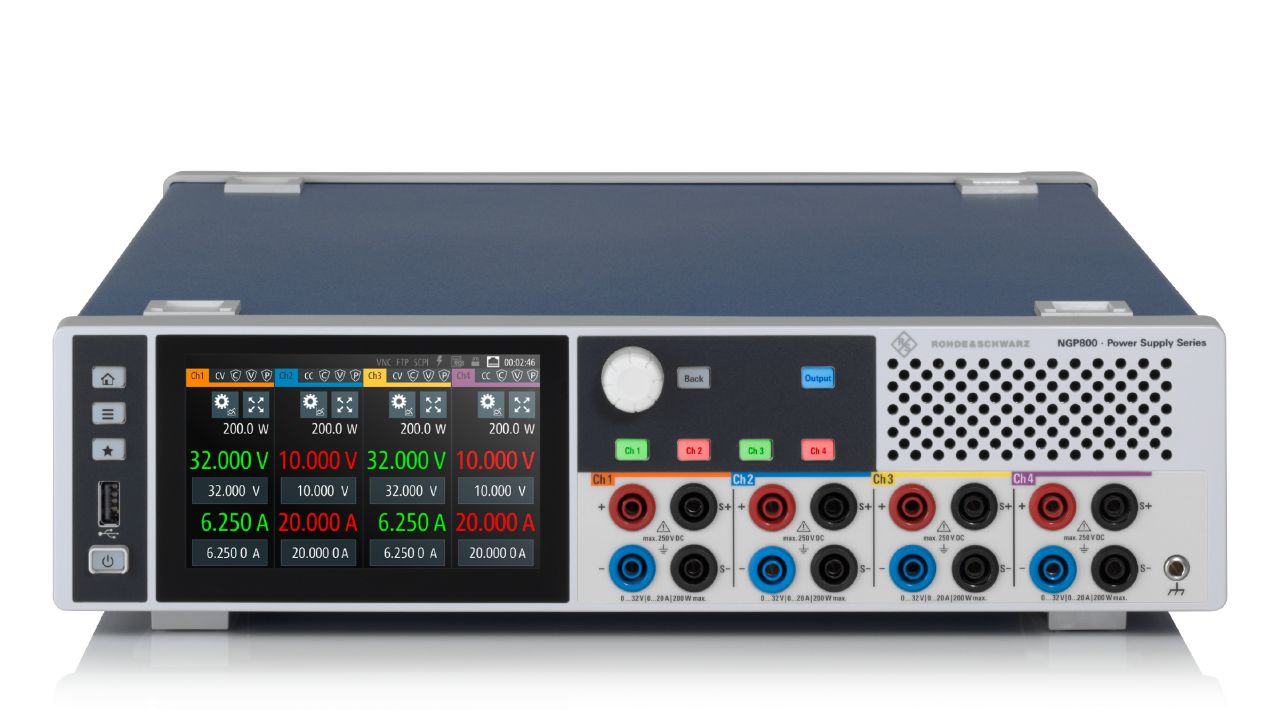

► 四通道电源
• 2 × 64 V/10 A
借助以下性能提升效率……
• 5"高分 辨率触 摸 屏：保护功能
► 单 机 提 供多达四个电源 ► 安全的操作环境
• 并联和串联 操 作：第8页
► 第4页
• 斜坡功能：数字触 发I/O
► 输出延 迟 ► 模拟输入
• 任意波功能：VNC远程访问和F TP文件传输
• 远程感应：第9页

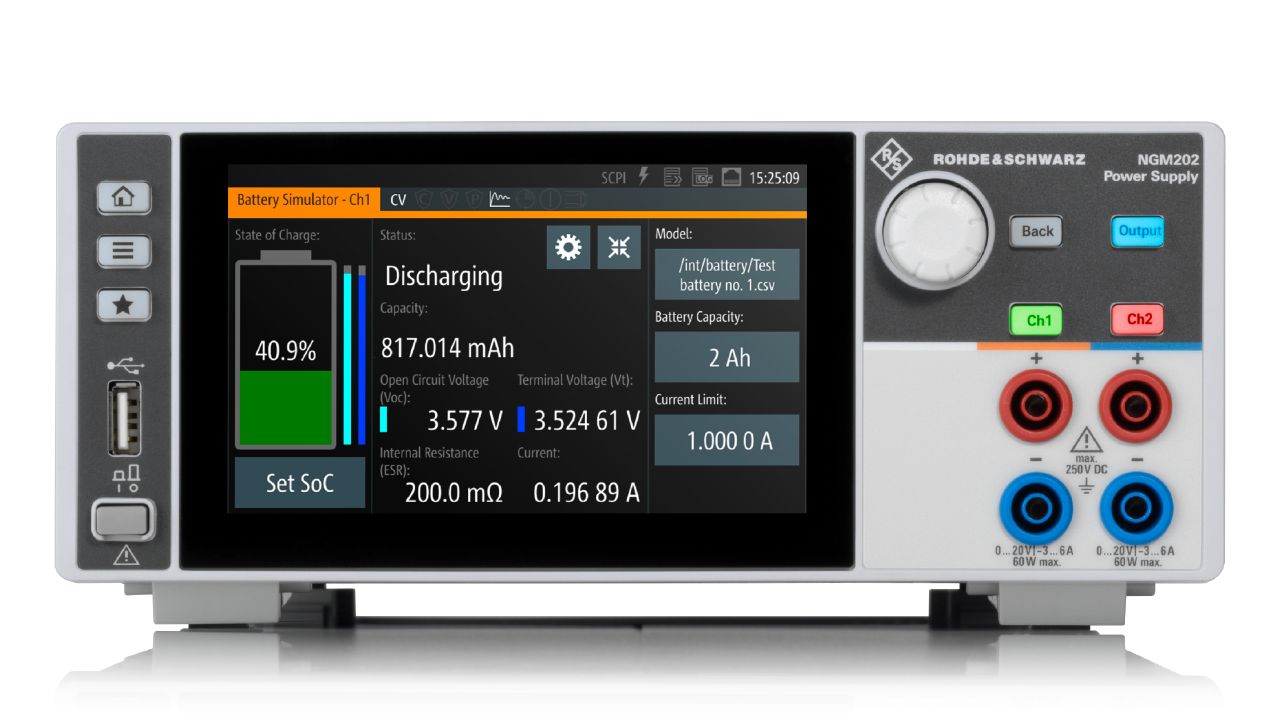

R&S®NGM202双通道电源
• R o h d e&Schwarz R&S®NGP800电源系列：3
出色的灵活性
• 5"高分辨率触摸屏
灵活的功率组合 灵活的功率组合
• 32 V/20 A（每个输出通道最大200 W）：64 V/10 A（每个输出通道最大200 W）
• R&S®NGP802，R&S®NGP804，：R&S®NGP822， 20 R&S®NGP814（CH1、CH2） 40 R&S®NGP824， 16 32 R&S®NGP814（CH3、CH4）
A的电流(R&S®NGP804)或250 V的电压
• 并联操作-最大 80 A：(R&S®NGP824)，进而实现梦寐以求的操作
串联操作-最大 250 V
• R o h d e&Schwarz R&S®NGP800电源系列：5
出色的功能性
• 斜坡功能(EasyRamp)：任意波功能(QuickArb)
保电压持续上升而不是急速增加。借助 正常行为，并模拟电源问题以验证被测设
• EasyRamp功能，可在10 ms到60 s时间内：备设计。
QuickArb功能可用于生成随时间变化的电
• 压和电流序列，且驻留时间低至1：ms。至多
结束行为
• 文件1：文件2 文件3 时间
序列至多包含
• 1024个点
四线远程感应功能可补偿电源引线
• 上的电压降，特别是在大电流应用：R&S®NGP800电源可同时记录一段时间内
• 中。R&S®NGP800电源在前/后面板为每个：所有输出通道的电压和电流测量。用户可
• 输出通道提供远程感应连接。：以轻松地将带有时间戳的数据导出为.CSV
电源内置测量功能，因此无需使用外部万 保存/调用设备设置
• 用表，简化了测试场景。在64 V和20 A的：多人使用同一电源时，这可以确保用户紧
完整输出范围内，每个输出通道的独立 接上一次的操作继续开展工作，避免产生
• 电压表和电流表的分辨率分别为1 mV和：麻烦问题。保存功能可用于保存常用设 0.5 mA。 置。调用功能可用于将文件加载到任意
机时间。为此，用户只需使用一台标准6½位
• 结束行为：数字万用表和10 mΩ分流电阻器，每个通道
时间
• R o h d e&Schwarz R&S®NGP800电源系列：7
状态栏上将闪烁相应符号。
• 过电流保护（OCP，电子保险丝）：过功率保护(OPP)
延迟时间指定保险丝灵敏度。
• FuseLink功能可用于链接通道之间的保险：安全限值
如果电压超过设置的最大电压，通道将关 安全的操作环境
• 闭。：为避免噪声，R&S®NGP800电源会自动根据
优异的连接性
• 数字远程控制：数字触发I/O（R&S®NGP-K103选件）
• 为符合多种操作环境的要求，电源提供一：将数字I/O连接器的八个引脚配置为输入或
事件。配置为输入时，触发I/O可以启用或禁
• USB和LAN（以太网）为标配接口，IEEE-488：用输出，或启动QuickArb或记录等功能。配
• (GPIB)为可选接口，也可在之后添加到仪器：置为输出时，触发I/O可以指示保护触发、电
非常适用于工作台和自动测试系统。 间的输出延迟或保险丝链接。
• VNC远程访问和FTP文件传输：模拟输入（R&S®NGP-K107选件）
• 用户可以在任何位置通过VNC连接控制和：0 V至5 V的外部控制电压可以控制任何或
• 操作R&S®NGP800电源。通过手动操作使用：所有输出，且输入比例为0%至100%。这样，
的所有功能在远程控制下同样可用。同一 用户可以更加快捷地直接控制输出电压和
• 网络中的电源和电脑可以通过LAN建立连：电流。
接、数字触发I/O和模拟输入连接。
• R o h d e&Schwarz R&S®NGP800电源系列：9
限制性规范
• 通过指定参数的数值范围表示所保证的产品性能。此类规范采用限制性符号（如<、≤、>、≥、±），或使用相应描述（如最大、阈值、最小）。通过测试或设计确保合规
规格限制
• 测量不确定度波动范围：X轴
无限制性规范
• 通过指定参数表示所保证的产品性能。此类规范没有特别标记，表示与给定值无偏差或偏差可忽略不计的数值（例如，设置参数的尺寸或分辨率）。通过设计保障
不确定度
• 表示给定测量变量的测量不确定度阈值。定义不确定度（包含因子为2），并根据《测量不确定度表示指南》(GUM)的相应规则进行计算，同时考量环境条件、老化和
罗德与施瓦茨不对典型值、标称值和测量值作任何保证。
• 根据3GPP标准，码片速率单位为百万码片/秒(Mcps)，位速率单位为十亿位/秒(Gbps)、百万位/秒(Mbps)或千位/秒(kbps)，符号率单位为百万符号/秒(Msps)或千
• 符号/秒(ksps)，采样率单位为百万样品/秒(Msample/s)。Gbps、Mcps、Mbps、Msps、kbps、ksps和Msample/s非国际标准单位。
输出 所有通道输出均为电位隔离，并且没有接地。
• 输出通道数：R&S®NGP802，R&S®NGP822 ｜ 2
• R&S®NGP804，R&S®NGP824，R&S®NGP：4
• 最大总输出功率：R&S®NGP802，R&S®NGP822 ｜ 400 W
• R&S®NGP804，R&S®NGP824，R&S®NGP：800 W
• 每个通道的最大输出功率：200 W
• 每个通道的输出电压：R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2） ｜ 0 V至32 V
• R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4）：0 V至64 V
• 每个通道的最大输出电流：R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2） ｜ 20 A
• R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4）：10 A
• 串联操作的最大电压：NGP802 ｜ 64 V
• R&S®NGP822，R&S®NGP804，R&S®NGP：128 V
• NGP：250 V
• 并联操作的最大电流：NGP822 ｜ 20 A
• R&S®NGP802，R&S®NGP824，R&S®NGP：40 A
• NGP：80 A
• 电压纹波和噪声：20 Hz至20MHz < 30 mV (V pp（测 量 值）) ｜ < 3 mV (RMS)（测量值），
• 电流纹波和噪声：20 Hz至20MHz ｜ < 3.5 mA (RMS)（测量值）
电压 ±（输出的% +偏移）
• R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2）：< 0.01% + 5 mV
• R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4）：< 0.01% + 10 mV
• 电流：±（输出的% +偏移） ｜ < 0.01% + 5 mA
• 负载恢复时间：在额定电压的0.2%范围内，负载变化50%至100% ｜ < 400 µs（测量值）
• 上升时间：额定输出电压的10%上升至90%，电阻负载
• R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2）：< 10 ms
• R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4）：< 12 ms
• 下降时间：额定输出电压的90%下降至10%，电阻负载
编程分辨率
• 电压：1 mV
• 电流：0.5 mA
电压 ±（设置的% +偏移）
• R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2）：< 0.05% + 5 mV
• R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4）：< 0.05% + 10 mV
• 电流：±（设置的% +偏移） ｜ < 0.1% + 5 mA
• R o h d e&Schwarz R&S®NGP800电源系列：11
回读分辨率
• 电压：1 mV
• 电流：0.5 mA
电压 ±（输出的% +偏移）
• R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2）：< 0.05% + 5 mV
• R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4）：< 0.05% + 10 mV
• 电流：±（输出的% +偏移） ｜ < 0.1% + 5 mA
• 温度系数（每°C）：±（输出的% +偏移），+5°C至+20°C和+30°C至+40°C
远程感应
• 最大感应补偿：1 V（测量值）
额定值
• 最大接地电压：250 V DC
最大反电压 连接到输出的相同极性电压
• R&S®NGP802，R&S®NGP804，R&S®NGP814（CH1、CH2）：35 V
• R&S®NGP822，R&S®NGP824，R&S®NGP814（CH3、CH4）：70 V
• 最大反向电压：连接到输出的相反极性电压 ｜ 0.4 V
• 最大反向电流：最多5分钟 ｜ 20 A
远程控制
• 命令处理时间：< 6 ms（标称值）
过电压保护 可针对每个通道调节
• 编程分辨率：1 mV
过电流保护（电子保险丝） 可针对每个通道调节
• 编程分辨率：0.5 mA
• 响应时间：(Iload > Iresp × 2)，Iload ≥ 2 A条件下 ｜ < 1 ms
• 保险丝链接（FuseLink功能）：是
• 开机时保险丝延迟：可针对每个通道调节 （110 ms至10 s ms间隔）
• 保险丝延迟时间：可针对每个通道调节 （110 ms至10 s ms间隔）
• 链接通道的响应时间：< 5 ms
特殊功能
• 输出斜坡功能：EasyRamp
• EasyRamp时间：（110 ms至60 s ms间隔）
输出延迟
• 同步性：< 1 ms（测量值）
• 每通道延迟：（110 ms至10 s ms间隔）
• 任意波功能：QuickArb
参数 电压、电流、时间
• 最大点数：1024
• 最大子组文件的数量：8
• 驻留时间：（11 ms至60 s ms间隔）
重复 连续或猝发模式，
• 1到65 535次重复
触发 手动、远程控制或通过可选触发输入
• 触发和控制接口：NGP-K103 数字I/O，16引脚连接器插头块
• 触发响应时间：< 3 ms（典型值）
• 最大电压（输入/输出）：5.5 V
• 输入触发电平：TTL
• 最大漏极电流（输出）：5 mA
• 模拟控制接口：NGP-K107 模拟输入，16引脚连接器插头块
• 输入电压：0%至100%控制电压或电流 ｜ 0 V至5 V
电流：< 0.1% + 15 mA
• 温度系数（每°C）：±（输出的% +偏移），+5°C至+20°C和+30°C至+40°C
电流：< 0.015% + 2.25 mA
• 刷新率：1 ms
数据记录
• 最大采集率：125 sample/s
• 存储深度：800 MB内部存储
显示屏和接口
• 显示屏：TFT 5" 800像素× 480像素WVGA触摸屏
• 前面板连接：4 mm安全插座
（通道输出，远程感应）

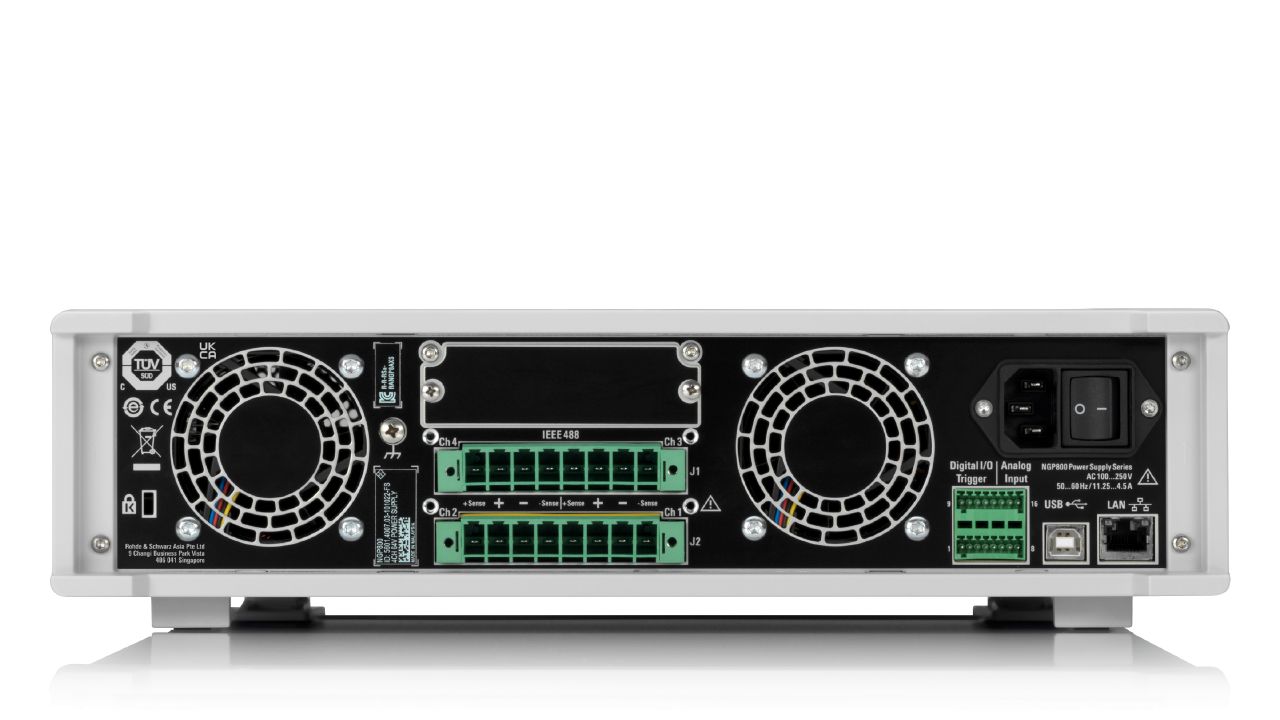

• 后面板连接：R&S®NGP802，R&S®NGP822 ｜ 8引脚连接器插头块
（通道输出和远程感应）
• R&S®NGP804，R&S®NGP824，R&S®NGP：2 × 8引脚连接器插头块
（通道输出和远程感应）
• 远程控制接口：标配 USB-TMC，USB-CDC（虚拟COM），LAN
• NG-B：IEEE-488 (GPIB)
• R o h d e&Schwarz R&S®NGP800电源系列：13
环境条件
• 温度：工作温度范围 ｜ +5°C至+40°C
• 存储温度范围：20°C至+70°C
• 湿度：无冷凝 ｜ 5%至95%
• 高度：操作高度 最高2000 m海拔高度
性能数据
• 市电标称电压：100 V至250 V
• 市电频率：50 Hz至60Hz
• 最大功耗：R&S®NGP802，R&S®NGP822 ｜ 650 W（测量值）
• R&S®NGP804，R&S®NGP824，R&S®NGP：1125 W（测量值）
• 额定电流：4.5 A至11.25 A（测量值）
• 市电保险丝：内部（用户无法访问） ｜ 16 A 250 V IEC 60 127-2/7（快断型）
欧盟：符合 适用标准：
• 电磁兼容：欧盟EMC指令2014/30/EU， EN 61 326-1、EN 55 011（A类）、EN 61 326-2-1
适用于序列号≥ 110 000的仪器
• 韩国：KC标志
• 美国、加拿大：FCC47 CFR第15B部分，ICES-003第6版
电气安全 欧盟： 应用统一标准：
• 符合低电压指令2014/35/EU：EN 61 010-1
• 美国、加拿大：UL61 010-1、CSA C22.2 No. 61 010-1
• RoHS：符合欧盟指令2011/65/EU EN IEC 63 000
机械阻力
• 5 Hz至55Hz，0.3 mm（峰间），
• 振动：正弦曲线 ｜ 55 Hz至150Hz，0.5 g恒定，
符合EN 60 068-2-64
• 冲击：40 g冲击谱，符合 MIL-STD-810G，方法516.6，流
机械数据
• 尺寸：宽×高×深 ｜ 362 mm × 100 mm × 451 mm
• 重量：R&S®NGP802，R&S®NGP822 ｜ 7.5 kg
• R&S®NGP804，R&S®NGP824，R&S®NGP：8.0 kg
• 机架安装：ZZA-GE23 ｜ 19"，2 HU
• 建议的校准间隔：在指定环境条件全范围内运行40小时/周 ｜ 1年
基本单元
• 双通道电源，400 W，32 V/20 A：NGP802 ｜ 5601.4007.05
• 四通道电源，800 W，32 V/20 A：NGP804 ｜ 5601.4007.02
• 四通道电源，800 W，2 × 32 V/20 A，2 × 64 V/10 A：NGP814 ｜ 5601.4007.04
• 双通道电源，400 W，64 V/10 A：NGP822 ｜ 5601.4007.06
• 四通道电源，800 W，64 V/10 A：NGP824 ｜ 5601.4007.03
硬件选件
• IEEE-488 (GPIB)接口：NG-B105 ｜ 5601.6000.02
软件选件
• 数字触发I/O：NGP-K103 ｜ 5601.6300.03
• 模拟输入：NGP-K107 ｜ 5601.6200.03
系统组件
• 19"机架适配器，2 HU：ZZA-GE23 ｜ 5601.4059.02
保修
• 基本单元：3年
• 所有其他项目1)：1年
选件
• 延长保修，一年：WE1
• 延长保修，两年：WE2
• 包含校准的延长保修，一年：CW1 联系当地的罗德与施瓦茨销售处。
• 包含校准的延长保修，两年：CW2
• 包含认证校准的延长保修，一年：AW1
• 包含认证校准的延长保修，两年：AW2
茨产品。包括按照建议间隔进行的所有维修2)和认证校准，以及维修或选件升级期间进行的任何认证校准。
• R o h d e&Schwarz R&S®NGP800电源系列：15
部门的客户提供可靠服务。集团总部位于德国慕尼黑，在全球
• 70多个国家和地区设有分支机构，拥有广阔的销售和服务网
型号与选件
• 官方型号：NGP800、CH1、CH2、CH3、CH4、NGP824、NGP804、NG-B105
指标整理自官方文件：NGP800_dat_zh-CN_3609-1927-35_v0500.pdf
