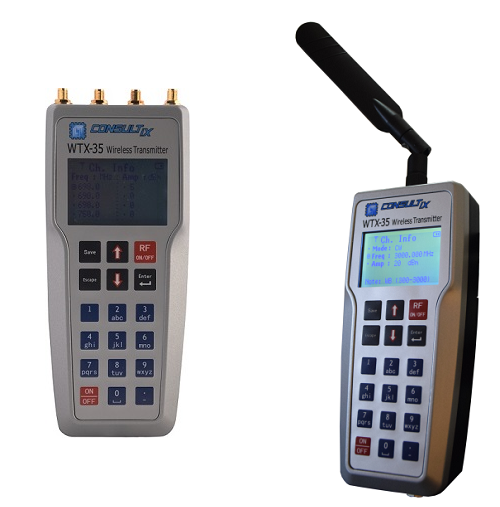

0.5 dB 电平精度（典型值）室外配置（50 瓦放大器）连续波或调制（WCDMA 和 LTE 型号可用）长达 3 小时的电池操作单一单元中的多频段操作轻量级（<700g）符合人体工程学的手持式外形三脚架安装选项
同厂商产品
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。

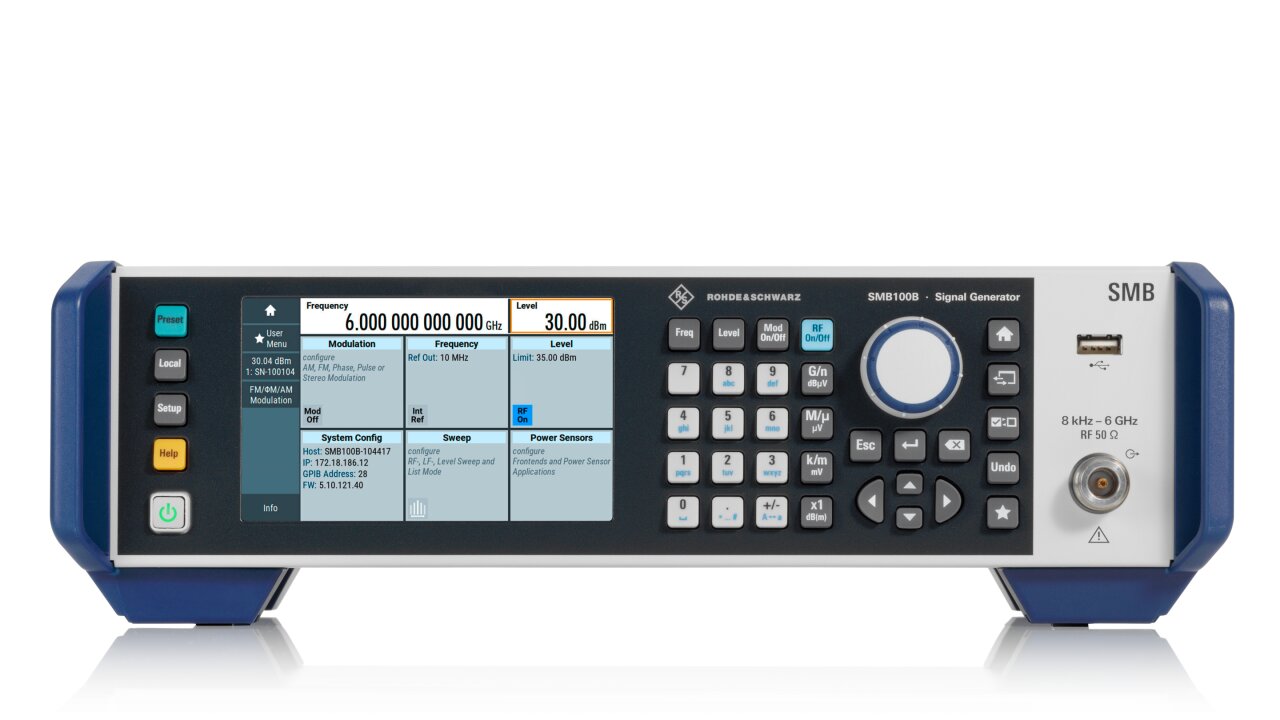

R&S®SMB100B射频和微波信号发生器提供优越性能和多种功能，频率最高可达40GHz。
R&S®SMA100B射频和微波信号发生器提供优越性能。
- «
- 1
- »
SMBV100A 200MHz至3.2GHz矢量信号发生器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
SMBV100A 矢量信号发生器
R&S®SMBV100A 是罗德与施瓦茨的矢量信号发生器。官方目录位于「信号发生器 / 矢量信号发生器」。官方技术指标共 209 组、806 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：频率范围 SMBV-B103 ｜ 200MHz < f ≤ 3.2GHz；采样率 SMBV-B51 ｜ 400 Hz至90MHz；分辨率 < 0.02 % of set deviation,；输出电平 +7 dBm to +13 dBm, +10 dBm (typ.)；输入阻抗 50 Ω (nom.)。
官方公布的产品型号：SMBV100A、SMBV-B106、SMBV-K522、SMBV-B51。
核心参数
• 频率范围：SMBV-B103 ｜ 200MHz < f ≤ 3.2GHz
• 采样率：SMBV-B51 ｜ 400 Hz至90MHz
• 分辨率：< 0.02 % of set deviation,
• 输出电平：+7 dBm to +13 dBm, +10 dBm (typ.)
• 输入阻抗：50 Ω (nom.)
• Range：SMBV-B103
• CW mode：9 kHz至3.2GHz
• I/Q mode：1 MHz至3.2GHz
产品型号
• 官方型号：SMBV100A、SMBV-B106、SMBV-K522、SMBV-B51
资源下载
详细指标请见 SMBV100A 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SMBV100A 的官方技术指标，共 209 个指标组、806 项。
参数名以行业通用中文术语为主（其中 688 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• Range：SMBV-B103
• CW mode：9 kHz至3.2GHz
• I/Q mode：1 MHz至3.2GHz
R&S®SMBV-B106
• CW mode：9 kHz至6GHz
• I/Q mode：1 MHz至6GHz
• Resolution of setting：0.001Hz
• Resolution of synthesis：f = 1GHz ｜ 0.44 µHz (nom.)
• Settling time：to within < 1 × 10-7 for f > 200MHz or < 20Hz for f ≤ 200MHz
after IEC/IEEE bus delimiter
• ALC state On, CW mode：< 1.5 ms
• ALC state On, I/Q mode：< 3 ms
• ALC state Table：< 2.5 ms
• ALC state S&H：< 3.5 ms
• after trigger pulse in List mode 1：< 1.0 ms
• Resolution of phase offset setting：0.1°
Frequency sweep
• Operating mode：digital sweep in discrete steps
trigger source
• execute one full sweep：single
• execute one step：step
• sweep start and stop controlled by external：start/stop
trigger signal
• Trigger source：internal timer
• external：external trigger signal (INST TRIG at rear),
rotary knob, remote control
• Trigger slope：external trigger signal positive, negative
• Sweep range：full frequency range
• Sweep shape：triangle, sawtooth
• Step spacing：linear, logarithmic
• Step size：linear full frequency range, minimum 0.001Hz
• logarithmic：0.01 % to 100 %
• Dwell time range：10 ms至100 s
• Dwell time resolution：0.1 ms
Reference frequency
• with R&S®SMBV-B1, R&S®SMBV-B1H：< 1 × 10-8 option
• Aging：< 1 × 10-6/year
• with R&S®SMBV-B1H option：< 5 × 10-10/day, < 3 × 10-8/year
• Temperature effect (0 °C to +50 °C)：< 2 × 10-6
• with R&S®SMBV-B1 option：< 1 × 10-7
• with R&S®SMBV-B1H option：< 1 × 10-8
with R&S®SMBV-B1, R&S®SMBV-B1H
• option
Output of internal reference
• Connector type：REF OUT on rear panel BNC female
• 输出电平：+7 dBm to +13 dBm, +10 dBm (typ.)
• Source impedance：50 Ω (nom.)
Input for external reference
• Connector type：REF IN on rear panel BNC female
• Input frequency：5MHz, 10MHz
• Frequency locking range：± 3 × 10-6
• Input level range：0 dBm to +16 dBm
• 输入阻抗：50 Ω (nom.)
and pulse modulation
• 设置范围：1MHz ≤ f ≤ 6GHz 300kHz ≤ f < 1MHz 100kHz ≤ f < 300kHz 9kHz ≤ f < 100kHz ｜ 145 dBm to +30 dBm -145 dBm to +18 dBm -145 dBm to +13 dBm -145 dBm to +8 dBm
• Specified level range：CW mode 1MHz ≤ f ≤ 6GHz -120 dBm to +18 dBm (PEP) 2 200kHz ≤ f < 1MHz -120 dBm to +13 dBm (PEP)
I/Q mode
• 1 MHz ≤ f ≤ 6 GHz：120 dBm to +18 dBm (PEP)
• Resolution of setting：0.01 dB
• 电平误差：ALC state On,
• 200 kHz ≤ f ≤ 3 GHz：< 0.5 dB
• f > 3 GHz：< 0.9 dB
• Additional level error：ALC state S&H ｜ < 0.25 dB
• ALC state Table：< 0.5 dB
• Output impedance：VSWR in 50 Ω system f > 200kHz ｜ < 1.8
• temperature range +18：°C to +33 °C
ALC state On
• CW mode：< 1.5 ms
• I/Q mode：< 3 ms
• ALC state Table：< 1.0 ms
• ALC state S&H：< 3.5 ms
• in List mode after trigger pulse：< 1.0 ms
• 1 MHz ≤ f ≤ 1 GHz：50 W 1GHz < f ≤ 2GHz 25 W 2GHz < f ≤ 6GHz 10 W
• Maximum permissible DC voltage：50 V
Level sweep
• Operating mode：digital sweep in discrete steps
trigger source
• execute one full sweep：single
• execute one step：step
• sweep start and stop controlled by external：start/stop
trigger signal
• Trigger source：internal timer
• external：external trigger signal (INST TRIG at rear),
rotary knob, remote control
• Trigger slope：with external trigger positive, negative
• Sweep range：full specified level range
• interruption-free：20 dB to +20 dB
• Sweep shape：triangle, sawtooth
• Step spacing：logarithmic
• Step size setting resolution：0.01 dB
• Dwell time setting range：10 ms至100 s
• Dwell time setting resolution：0.1 ms
频谱纯度
• 谐波：CW, I/Q mode (full-scale DC input), ｜ < -30 dBc 3
f > 1 MHz, level ≤ 8 dBm
• 非谐波：CW, I/Q mode (full-scale DC input), level > -10 dBm, carrier offset > 10kHz
• f ≤ 1500 MHz：< -70 dBc, < -84 dBc (typ.) 1500MHz < f ≤ 3GHz < -64 dBc, < -78 dBc (typ.)
• f > 3 GHz：< -58 dBc, < -72 dBc (typ.)
• 宽带噪声：level operating mode auto ｜ < -142 dBc
f = 100 MHz
• CW mode：< -141 dBc, -148 dBc (typ.)
• I/Q mode：< -121 dBc, -127 dBc (typ.)
CW and I/Q mode
• f = 1 GHz：< -122 dBc, -128 dBc (typ.)
• f = 2 GHz：< -116 dBc, -122 dBc (typ.)
• f = 3 GHz：< -112 dBc, -118 dBc (typ.)
• f = 4 GHz：< -110 dBc, -116 dBc (typ.)
• f = 6 GHz：< -106 dBc, -112 dBc (typ.)
• RMS jitter：f = 1GHz, ｜ 3.9 ps (meas.), (3.9 mUI)
bandwidth = 1 Hz to 10 MHz, CW
• with R&S®SMBV-B1 option：1.1 ps (meas.), (1.1 mUI)
• f = 155 MHz,：83 fs (meas.), (12.9 µUI)
bandwidth = 100 Hz to 1.5 MHz, CW
• f = 622 MHz,：63 fs (meas.), (39.2 µUI)
bandwidth = 1 kHz to 5 MHz, CW
• f = 2.488 GHz,：55 fs (meas.), (137 µUI)
bandwidth = 5 kHz to 15 MHz, CW
• 残余调频：RMS value at f = 1GHz, CW 0.3 kHz至3kHz < 4Hz, 0.25Hz (typ.) 0.03 kHz至23kHz < 10Hz, 1.3Hz (typ.)
• Residual AM：RMS value (0.03 kHz至20kHz) ｜ < 0.02 %
level = 8 dBm
• Harmonics versus carrier frequency at +18：dBm output level (meas.)
SSB phase noise with R&S®SMBV-B1H option (meas.)
• SSB phase noise at 20：kHz offset versus carrier frequency (meas.)
List mode
• Trigger mode：free run automatic
• full sweep：single
• execute one step：step
• Trigger source：keyboard, external trigger, remote control
• Max. number of stored settings：2000
• Dwell time setting range：1 ms至100 s
• Dwell time setting resolution：0.1 ms
Phase coherence (R&S®SMBV-B90 option)
• 频率范围：SMBV-B103 ｜ 200MHz < f ≤ 3.2GHz
• SMBV-B：200MHz < f ≤ 6GHz
instruments.
• This mode corresponds to external LO：external
to couple two or more instruments).
• +1 °C, f = 1.3GHz, level = 0 dBm
• Phase drift over time：f = 1.3GHz, level = 0 dBm ｜ 0.02°/h (meas.)
• Phase drift over level：attenuator mode fixed, f = 6GHz ｜ 0.12°/dB (meas.)
available for analog wideband I/Q input)
• Phase setting resolution：0.01°
Input of phase coherence signal
• Connector type：LO IN on rear panel SMA female
• 输入阻抗：50 Ω (nom.)
Output of phase coherence signal
• Connector type：LO OUT on rear panel SMA female
• Output impedance：50 Ω (nom.)
• Output level range：+7 dBm to +13 dBm
Simultaneous modulation
• Amplitude：Frequency Phase modulation Pulse modulation I/Q modulation
• modulation：modulation
Amplitude modulation
• External coupling：AC, DC
the maximum PEP is reached.
• Resolution of setting：0.1 %
• AM depth (m) error：fmod = 1kHz and m < 80 %
• f ≤ 23.4375 MHz：< (1 % of setting + 1 %)
• f > 23.4375 MHz：< (4 % of setting + 1 %)
• AM distortion：fmod = 1kHz, f ≤ 23.4375MHz
• m = 30 %：< 0.25 %
• m = 80 %：< 0.5 %
fmod = 1 kHz, f > 23.4375 MHz
• m = 30 %：< 1.5 %
• m = 80 %：< 3 %
• Modulation frequency response：m = 60 %, DC coupling: 0 Hz至50kHz, AC coupling: 10 Hz至50kHz ｜ < 3 dB
• Synchronous φM at AM：m = 30 %, fmod = 1kHz, ±peak/2 ｜ < 0.2 rad
Frequency bands for frequency and phase modulation
• 23.4375 MHz < f ≤ 46.875 MHz：1/32 46.875MHz < f ≤ 93.75MHz 1/16 93.75MHz < f ≤ 187.5MHz 1/8 187.5MHz < f ≤ 375MHz 1/4 375MHz < f ≤ 750MHz 1/2 750MHz < f ≤ 1500MHz 1 1500MHz < f ≤ 3GHz 2 3GHz < f ≤ 6GHz
Frequency modulation
• External coupling：AC, DC
• Operating modes：FM mode low noise
FM mode high deviation
• Maximum deviation：f ≤ 23.4375MHz ｜ 1MHz
f > 23.4375 MHz
• FM mode normal：N × 2MHz
• FM mode low noise：N × 1MHz
• FM mode high deviation：N × 4MHz
• 分辨率：< 0.02 % of set deviation,
min. N × 0.1 Hz
• FM deviation error：fmod = 1kHz, deviation ≤ N × 1MHz
• internal：< (2 % of setting + 20Hz)
• external：< (3 % of setting + 20Hz)
• FM distortion：fmod = 2kHz, deviation = N × 1MHz ｜ < 0.2 %
• DC coupling: 0 Hz to 100 kHz,：< 3 dB AC coupling: 10 Hz至100kHz
FM mode normal
• DC coupling: 0 Hz to 500 kHz,：< 3 dB AC coupling: 10 Hz至500kHz
Phase modulation
• External coupling：AC, DC
• Operating modes：φM mode low noise
φM mode high deviation
• Maximum deviation：f ≤ 23.4375MHz ｜ 2 rad
f > 23.4375 MHz
• φM mode normal：N × 4 rad
• φM mode low noise：N × 10 rad
• φM mode high deviation：N × 40 rad
• 分辨率：<0.02 % of set deviation,
min. N × 20 µrad
• internal：< (2 % of setting + 0.003 rad)
• external：< (3 % of setting + 0.003 rad)
• φM distortion：fmod = 10kHz, half of max. deviation ｜ < 0.2 %
• DC coupling: 0 Hz to 100 kHz,：< 3 dB AC coupling: 10 Hz至100kHz
φM mode normal
• DC coupling: 0 Hz to 500 kHz,：< 3 dB AC coupling: 10 Hz至500kHz
and level setting.
• Modulation source：external, internal
以上为前 156 项指标；完整指标（共 806 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SMBV100A、SMBV-B106、SMBV-K522、SMBV-B51
指标整理自官方文件：SMBV100A_dat-sw_en_5214-1114-22_v1000.pdf
