罗德与施瓦茨 · Rohde & Schwarz

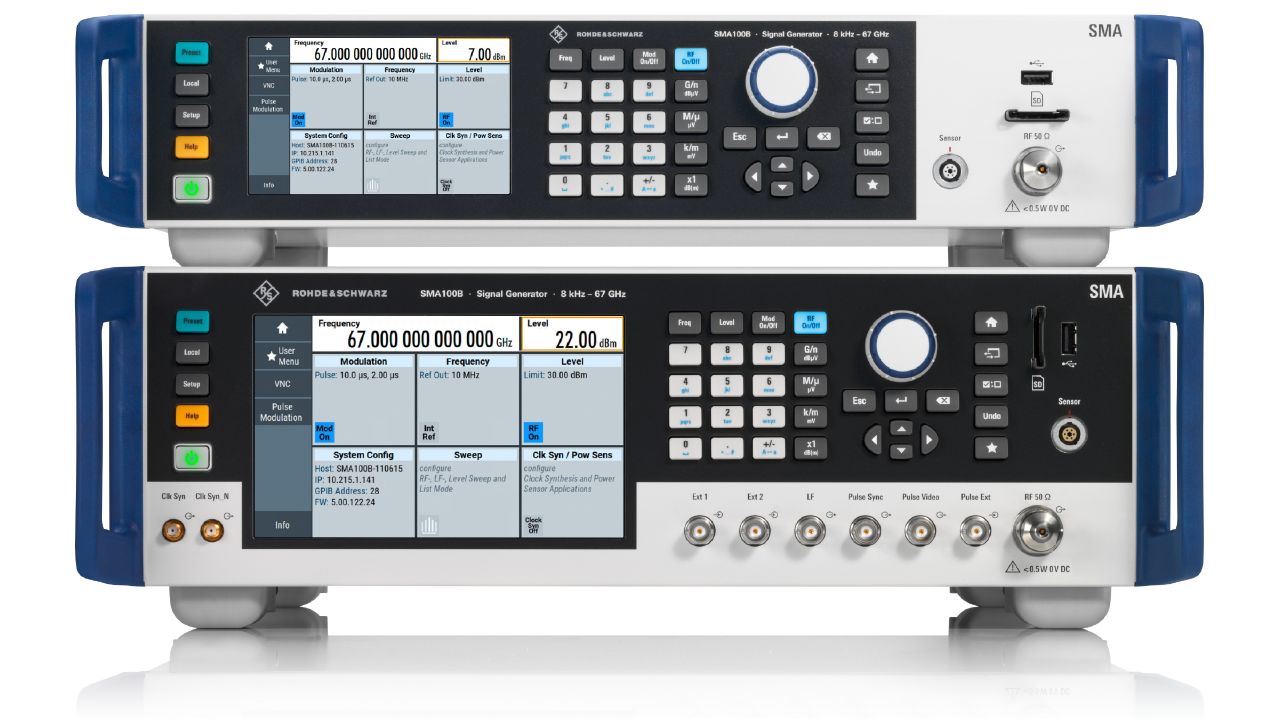

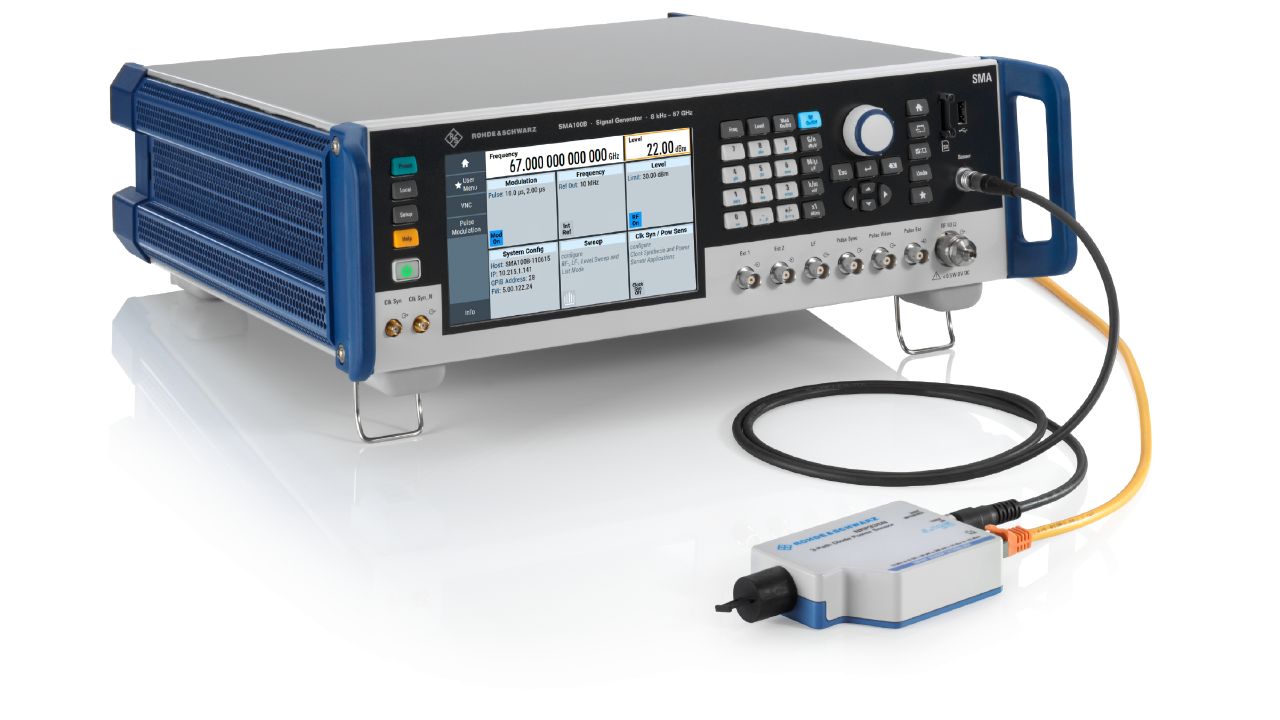

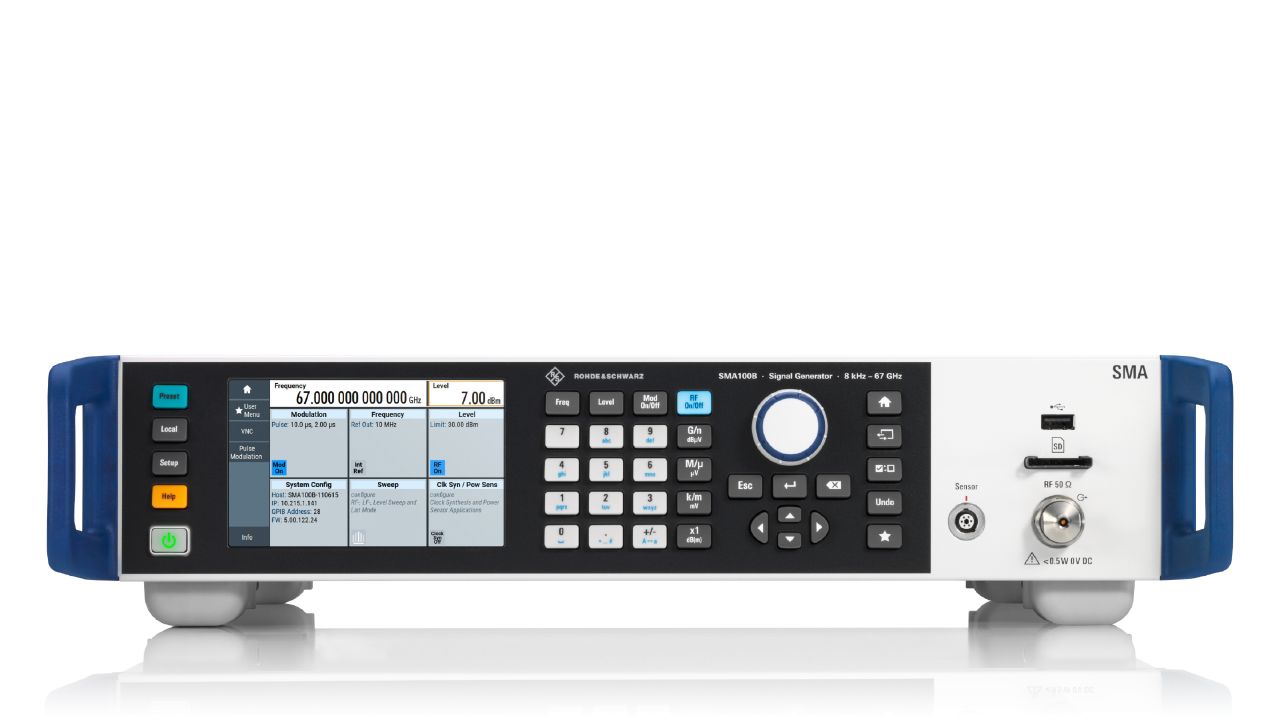

SMA100B 射频和微波信号发生器
R&S®SMA100B 是罗德与施瓦茨的射频和微波信号发生器。官方目录位于「信号发生器 / 模拟信号发生器」。官方标称外部参考频率：Synchronization bandwidth (nominal)。官方技术指标共 231 组、77。
产品简介
R&S®SMA100B 射频和微波信号发生器提供优越性能。
卓越的领先性能频率高达67GHz，使 用上变频器可扩展至最高170GHz
目录 亮点简介►第4页一流的信号确保一流的设备►第6页毫不含糊的超高输出功率►第8页在所有细节上体现用户友好►第10页多种特色与功能►第11页
应用其他信息简要技术参数►第25页罗德与施瓦茨的服务►第27页高端模数转换器和数模转换器组件测试►第12页集成到ATE测试系统►第14页R&S®LegacyPro： 升级技术►第15页基站接收机测试►第16页雷达接收机测试►第17页为先进雷达系统测试生成线性调频雷达信号►第18页模拟雷达天线扫描►第19页具有高动态范围的不间断电平扫描►第20页替代低SSB相位噪声的本振►第21页频率范围扩展到50GHz至170GHz►第22页用户自定义外部频率响应校正►第23页闭环功率控制►第24页
简介R&S®SMA100B射频和微波信号发生器提供丝毫不含糊的顶尖性能。 它在维持超高输出功率的同时提供非常纯净的输出信号， 性能远超竞争对手。 作为全球领先的信号发生器， 它可以完成射频半导体、 无线通信、 航空航天以及国防领域最苛刻的组件、 模块和系统的测试与测量任务。
核心参数
• 频率范围：sine ｜ 0.1 Hz至10MHz
• 外部参考频率：Synchronization bandwidth (nominal)
• 分辨率：12.5 ns
• 输出电平：7 dBm至14 dBm
• 输入阻抗：50 Ω (nom.)
• Frequency option：Electronic step attenuator Mechanical step attenuator
• up to 20 GHz：for complete frequency range
• option installed：power option power option output power option
功能与特点
• 第4页 一流的信号确保一流的设备
• 第6页 毫不含糊的超高输出功率
• 第8页 在所有细节上体现用户友好
• 第10页 多种特色与功能
• 第11页 ===== PAGE 3 =====
• 第25页 罗德与施瓦茨的服务

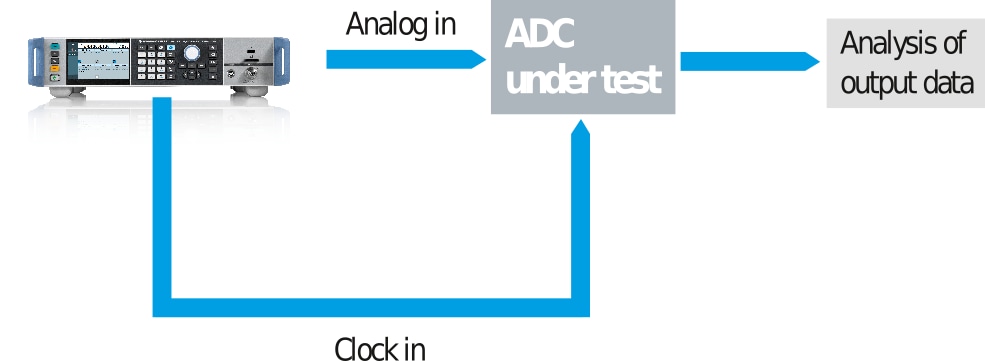

• 第27页 高端模数转换器和数模转换器组件测试
• 第12页 集成到ATE测试系统
• 第14页 R&S®LegacyPro： 升级技术
• 第15页 基站接收机测试
产品型号
• 官方型号：SMA100B、SMAB-B103、SMAB-B106、SMAB-B112、SMAB-B120、SMAB-B131、SMAB-B140/-B140N、SMAB-B150/-B150N、SMAB-B167/-B167N、SMAB-B103/-B106、SMAB-B112/-B120、SMAB-B131/-B140/-B140N、SMAB-B150/-B150N/、SMAB-B150/-B167/
典型应用
• 典型应用包括测量带通滤波器的通带特性。 上述配置可用于检测滤波器在调谐后能否通过测试。
资源下载
详细指标请见 SMA100B 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SMA100B 的官方技术指标，共 231 个指标组、775 项。
参数名以行业通用中文术语为主（其中 715 项保留官方规格书原文），数值与单位保留官方规格书原样。
Overview of installed step attenuator modules
• Frequency option：Electronic step attenuator Mechanical step attenuator
• up to 20 GHz：for complete frequency range
● = installed, - = not available
• 20GHz the mechanical step attenuator is used.

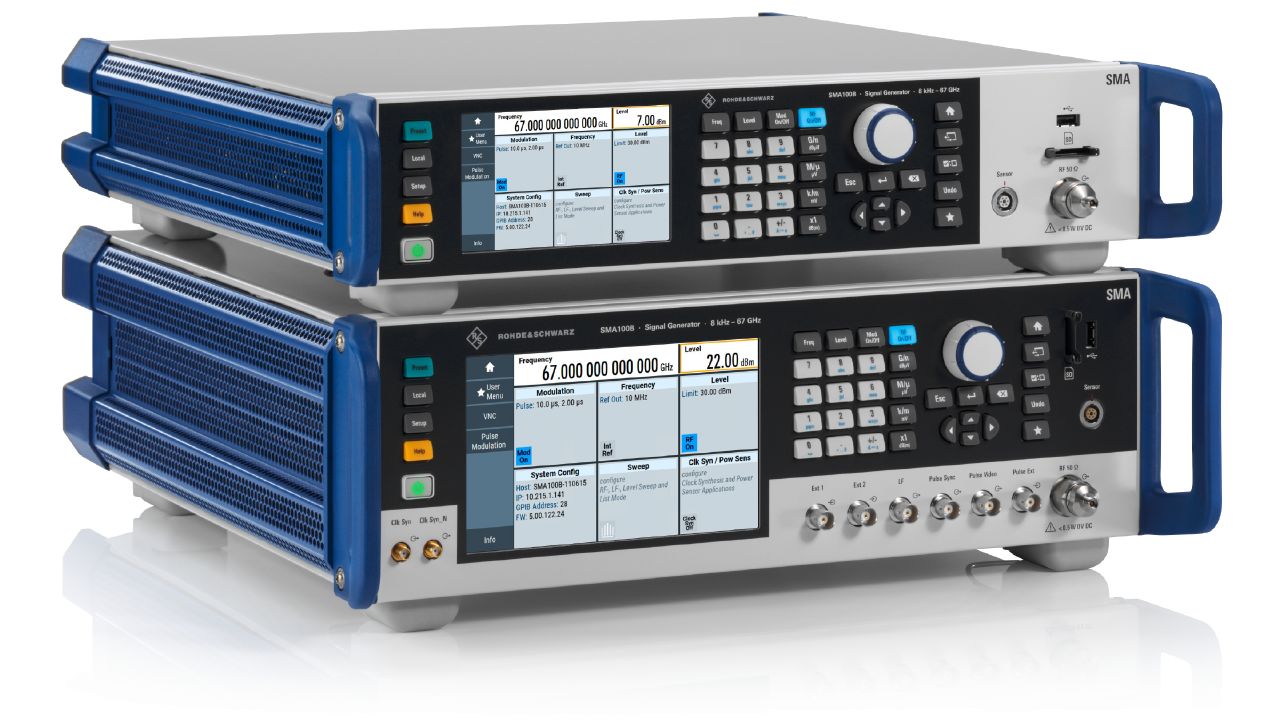

Platform height options and hardware configurations
• 2 height units (2 HU; R&S®SMAB-B92 option) or
• 3 height units (3 HU; R&S®SMAB-B93 option).
• option installed：power option power option output power option
• SMAB-B：2 or 3 HU ｜ 2 or 3 HU ｜ 2 or 3 HU
• SMAB-B：2 or 3 HU ｜ 2 or 3 HU ｜ 2 or 3 HU
• SMAB-B：2 or 3 HU ｜ 2 or 3 HU ｜ 2 or 3 HU
• SMAB-B：2 or 3 HU ｜ 2 or 3 HU ｜ 2 or 3 HU
• SMAB-B：2 or 3 HU ｜ 3 HU ｜ 3 HU ｜ 3 HU
• R&S®SMAB-B140,：2 or 3 HU ｜ 3 HU ｜ 3 HU ｜ 3 HU
R&S®SMAB-B140N
• R&S®SMAB-B150,：2 or 3 HU ｜ 3 HU ｜ 3 HU
R&S®SMAB-B150N
• R&S®SMAB-B167,：2 or 3 HU ｜ 3 HU ｜ 3 HU
options.
• Frequency option：Super ultra high output power option Rear panel
High output power
• option
• SMAB-B：SMAB-K31 SMAB-B32 SMAB-B80
• SMAB-B：SMAB-K31 SMAB-B32 SMAB-B80
• SMAB-B：SMAB-K33 SMAB-B34 SMAB-B81
• SMAB-B：SMAB-K33 SMAB-B34 SMAB-B81
• SMAB-B：SMAB-B35 SMAB-K36 SMAB-B36S SMAB-B81
• R&S®SMAB-B140,：SMAB-B35 SMAB-K36 SMAB-B36S SMAB-B81
R&S®SMAB-B140N
• R&S®SMAB-B150,：SMAB-B37 SMAB-K38 SMAB-B82
R&S®SMAB-B150N
• R&S®SMAB-B167,：SMAB-B39 SMAB-K40 SMAB-B82
频率
• Range：SMAB-B103 ｜ 8 kHz至3GHz
• SMAB-B：8 kHz至6GHz
• SMAB-B：8 kHz至12.75GHz
• SMAB-B：8 kHz至20GHz
• SMAB-B：8 kHz至31.8GHz
• SMAB-B140/-B140N：8 kHz至40GHz
• SMAB-B150/-B150N：8 kHz至50GHz
• SMAB-B167/-B167N：8 kHz至67GHz
• overrange：67 GHz至72GHz
• Resolution of setting：0.001Hz
• Resolution of synthesis：f = 1GHz ｜ 0.053 nHz (nom.)
(HUMS): off
• with R&S®SMAB-B103/-B106/-B112/：< 2.0 ms
-B120 option
• with R&S®SMAB-B131/-B140(N)/：< 2.5 ms
-B150(N)/-B167(N) option
• with R&S®SMAB-B711(N) option：< 5.5 ms
• step 1：during frequency step
• narrow mode：≥ 0.163 % of set frequency
• wide mode：≥ 1.47 % of set frequency
Reference frequency
• Frequency error：at time of calibration in production
• standard or with R&S®SMAB-B1H/：< 1 × 10-8
-B709 option
• with R&S®SMAB-B710(N)/-B711(N)：< 5 × 10-9 option
• Aging：after 30 days of uninterrupted operation
• standard：≤ 1 × 10-9/day, ≤ 1 × 10-7/year
• with R&S®SMAB-B1H/-B709/-B710(N)/：≤ 5 × 10-10/day,
• B711(N) option：≤ 3 × 10-8/year
• standard：±6 × 10-8
• with R&S®SMAB-B1H/-B709 option：±6 × 10-9
• with R&S®SMAB-B710(N)/-B711(N)：±3 × 10-9 option
Input for external reference frequency
• Connector type：REF in on rear panel BNC female
• Input frequency：standard ｜ 10MHz
• with R&S®SMAB-K703 option：10MHz, 100MHz
• with R&S®SMAB-K704 option：10MHz, 1 MHz至100MHz, variable
• Input level range：level limits ｜ 0 dBm至20 dBm
• recommended input level for optimum：7 dBm至13 dBm
phase noise performance
• 输入阻抗：50 Ω (nom.)
• Minimum frequency locking range：synchronization bandwidth: wide ｜ ±3 × 10-6
synchronization bandwidth: narrow
• standard or with R&S®SMAB-B1H/：±0.3 × 10-6
-B709 option
• with R&S®SMAB-B710(N)/-B711(N)：±0.15 × 10-6 option

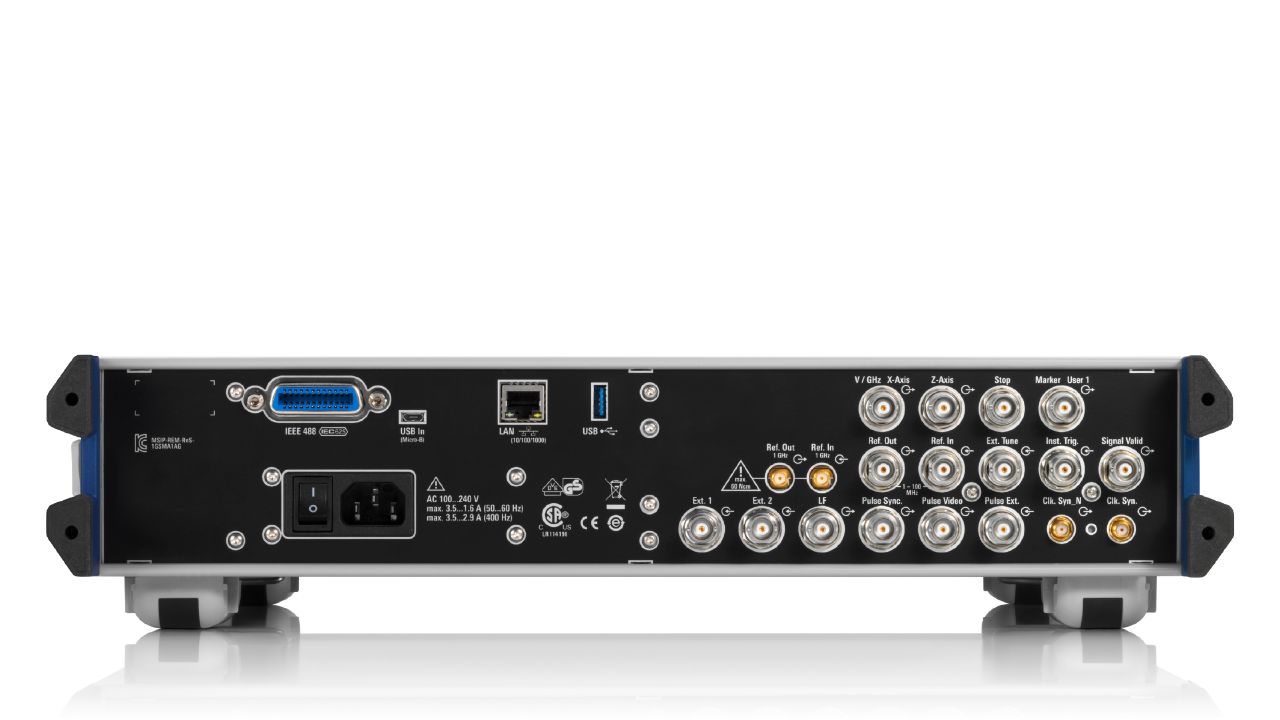

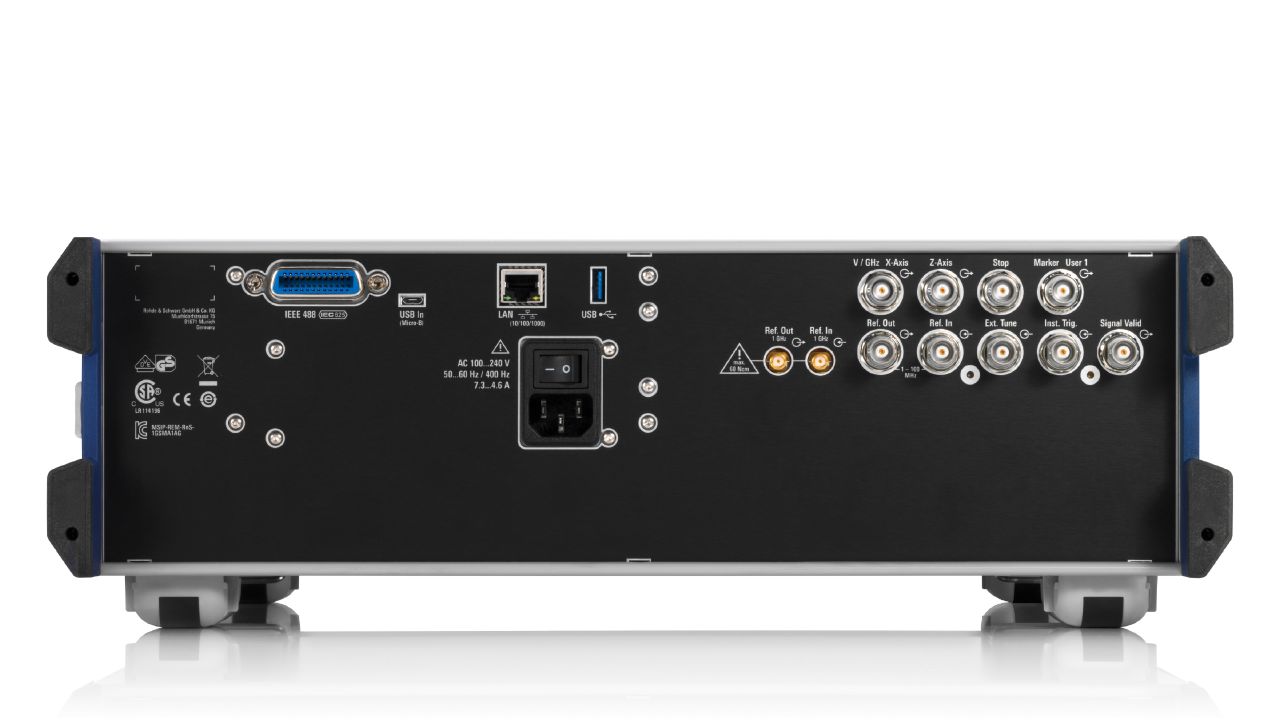

Output for internal reference frequency
• Connector type：REF out on rear panel BNC female
• Output frequency：standard sine wave, 10MHz
• with R&S®SMAB-K703 option：sine wave, 10MHz, 100MHz
with R&S®SMAB-K704 option
• instrument set to internal reference：sine wave, 10MHz
applied external reference frequency
• 输出电平：7 dBm至14 dBm
• Source impedance：50 Ω (nom.)
• 宽带噪声：with R&S®SMAB-K703 option, 100MHz, internal reference, ｜ < -163 dBc, -167 dBc (typ.)
Ultra low noise 1 GHz reference frequency (R&S®SMAB-K703 option)
• Input connector type：1GHz in on rear panel SMA female
• Input frequency：1GHz
• Input level range：level limits ｜ ≥ 6 dBm, ≤ 20 dBm
• recommended input level for optimum：7 dBm至13 dBm
phase noise performance
• 输入阻抗：50 Ω (nom.)
• Minimum frequency locking range：±3 × 10-6
• Output frequency：sine wave 1GHz
• 输出电平：7 dBm至13 dBm
• Source impedance：50 Ω (nom.)
• 宽带噪声：1GHz, internal reference, ｜ < -164 dBc, -168 dBc (typ.)
measurement bandwidth: 1 Hz
• Connector type：external tune on rear panel BNC female
• Sensitivity：external tuning slope, low ｜ 1.1 × 10-8/V (typ.)
• external tuning slope, high：6 × 10-8/V (typ.)
• Input voltage range：10 V to +10 V
• 输入阻抗：10 kΩ (nom.)
• 外部参考频率：Synchronization bandwidth (nominal)
• Bandwidth set to narrow：Bandwidth set to wide
• 10 MHz：0.5Hz ｜ 100Hz
• 100 MHz (with R&S®SMAB-K703 option)：0.5Hz ｜ 250Hz
• Flexible reference input frequency from：0.5Hz ｜ 5Hz
• 1 MHz至100MHz
(with R&S®SMAB-K704 option)
• 1 GHz (with R&S®SMAB-K703 option)：5Hz ｜ > 150kHz
Reference frequency option concept
• Without option：With R&S®SMAB-K703 With R&S®SMAB-K704 option, option, 1GHz reference variable reference input
电平
• Specified level range：peak envelope power (PEP)
• SMAB-B103/-B：standard 8kHz < f ≤ 20kHz -90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 6GHz -127 dBm to +19 dBm
with R&S®SMAB-K31 option
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 6GHz -127 dBm to +25 dBm
with R&S®SMAB-K31/-B32 option
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 8MHz -127 dBm to +25 dBm 8MHz < f ≤ 6GHz -127 dBm to +30 dBm
• SMAB-B112/-B：standard 8kHz < f ≤ 20kHz -90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 6GHz -127 dBm to +18 dBm 6GHz < f ≤ 13GHz -120 dBm to +18 dBm 13GHz < f ≤ 20GHz -120 dBm to +17 dBm
with R&S®SMAB-K33 option
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 6GHz -127 dBm to +23 dBm 6GHz < f ≤ 20GHz -120 dBm to +20 dBm 2
with R&S®SMAB-K33/-B34 option
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 8MHz -127 dBm to +25 dBm 8MHz < f ≤ 6GHz -127 dBm to +28 dBm 6GHz < f ≤ 18GHz -120 dBm to +27 dBm 2 18GHz < f ≤ 20GHz -120 dBm to +24 dBm 2
• SMAB-B131/-B140/-B140N：standard 8kHz < f ≤ 20kHz -90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -120 dBm to +13 dBm 1MHz < f ≤ 18GHz -120 dBm to +14 dBm 18GHz < f ≤ 40GHz -120 dBm to +13 dBm
with R&S®SMAB-B35 option
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 3GHz -127 dBm to +22 dBm 3GHz < f ≤ 6GHz -127 dBm to +18 dBm 6GHz < f ≤ 18GHz -120 dBm to +18 dBm 2 18GHz < f ≤ 37GHz -120 dBm to +17 dBm 2 37GHz < f ≤ 40GHz -120 dBm to +16 dBm 2
• SMAB-B131/-B140/-B140N：with R&S®SMAB-B35/-K36 options
• (continued)：8kHz < f ≤ 20kHz 20kHz < f ≤ 100kHz 100kHz < f ≤ 1MHz 1MHz < f ≤ 3GHz 3GHz < f ≤ 6GHz 6GHz < f ≤ 18GHz 18GHz < f ≤ 20GHz 20GHz < f ≤ 33GHz 33GHz < f ≤ 37GHz 37GHz < f ≤ 40GHz ｜ 90 dBm to +8 dBm -90 dBm to +13 dBm -127 dBm to +13 dBm -127 dBm to +24 dBm -127 dBm to +21 dBm 2 -120 dBm to +21 dBm 2 -12…
with R&S®SMAB-B35/-K36/-B36S options
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 8MHz -127 dBm to +24 dBm 8MHz < f ≤ 3GHz -127 dBm to +29 dBm 3GHz < f ≤ 6GHz -127 dBm to +28 dBm 6GHz < f ≤ 18GHz -120 dBm to +24 dBm 2 18GHz < f ≤ 20GHz -120 dBm to +22 dBm 2 20GHz < f ≤ 33GHz -1…
• SMAB-B150/-B150N/：instruments with serial number < 120000
• B167/-B167N：standard 8kHz < f ≤ 100kHz -90 dBm to +8 dBm 100kHz < f ≤ 20GHz -95 dBm to +8 dBm 20GHz < f ≤ 40GHz -95 dBm to +5 dBm 40GHz < f ≤ 67GHz -75 dBm to +5 dBm
with R&S®SMAB-B37/-B39 options
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 3GHz -127 dBm to +21 dBm 3GHz < f ≤ 6GHz -127 dBm to +18 dBm 6GHz < f ≤ 18GHz -120 dBm to +18 dBm 2 18GHz < f ≤ 20GHz -120 dBm to +15 dBm 2 20GHz < f ≤ 33GHz -95 dBm to +15 dBm 2 33GHz < f ≤ 40GHz…
with R&S®SMAB-B37/-K38/-B39/-K40 options
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 3GHz -127 dBm to +23 dBm 3GHz < f ≤ 6GHz -127 dBm to +20 dBm 6GHz < f ≤ 18GHz -120 dBm to +20 dBm 2 18GHz < f ≤ 20GHz -120 dBm to +17 dBm 2 20GHz < f ≤ 33GHz -95 dBm to +18 dBm 2 33GHz < f ≤ 40GHz…
standard
• 8 kHz < f ≤ 100 kHz：90 dBm to +8 dBm 100kHz < f ≤ 20GHz -95 dBm to +8 dBm 20GHz < f ≤ 40GHz -95 dBm to +5 dBm 40GHz < f ≤ 67GHz -75 dBm to +5 dBm
with R&S®SMAB-B37/-B39 options
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 3GHz -127 dBm to +21 dBm 3GHz < f ≤ 6GHz -127 dBm to +18 dBm 6GHz < f ≤ 18GHz -120 dBm to +18 dBm 2 18GHz < f ≤ 33GHz -120 dBm to +15 dBm 2 33GHz < f ≤ 40GHz -120 dBm to +11 dBm 2 40GHz < f ≤ 65GH…
with R&S®SMAB-B37/-K38/-B39/-K40 options
• 8 kHz < f ≤ 20 kHz：90 dBm to +8 dBm 20kHz < f ≤ 100kHz -90 dBm to +13 dBm 100kHz < f ≤ 1MHz -127 dBm to +13 dBm 1MHz < f ≤ 3GHz -127 dBm to +23 dBm 3GHz < f ≤ 6GHz -127 dBm to +20 dBm 6GHz < f ≤ 18GHz -120 dBm to +20 dBm 2 18GHz < f ≤ 20GHz -120 dBm to +17 dBm 2 20GHz < f ≤ 33GHz -120 dBm to +18 dBm 2 33GHz < f ≤ 40GH…
Setting range
• SMAB-B103/-B：standard ｜ 145 dBm to +20 dBm
with R&S®SMAB-K31 option
• f ≤ 1 MHz：145 dBm to +30 dBm
• f > 1 MHz：145 dBm to +35 dBm
with R&S®SMAB-B32 option
• f ≤ 1 MHz：145 dBm to +30 dBm
• f > 1 MHz：145 dBm to +40 dBm
• SMAB-B112/-B：standard
• f ≤ 13 GHz：145 dBm to +19 dBm
• f > 13 GHz：145 dBm to +18 dBm
with R&S®SMAB-K33 option
• f ≤ 1 MHz：145 dBm to +30 dBm
• f > 1 MHz：145 dBm to +35 dBm
with R&S®SMAB-B34 option
• f ≤ 1 MHz：145 dBm to +30 dBm
• f > 1 MHz：145 dBm to +40 dBm
• SMAB-B131/-B140/-B140N：standard
• f ≤ 18 GHz：145 dBm to +16 dBm
• f > 18 GHz：145 dBm to +15 dBm
with R&S®SMAB-B35/-K36/-B36S option
• f ≤ 1 MHz：145 dBm to +30 dBm
• f > 1 MHz：145 dBm to +40 dBm
以上为前 127 项指标；完整指标（共 775 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SMA100B、SMAB-B103、SMAB-B106、SMAB-B112、SMAB-B120、SMAB-B131、SMAB-B140/-B140N、SMAB-B150/-B150N、SMAB-B167/-B167N、SMAB-B103/-B106、SMAB-B112/-B120、SMAB-B131/-B140/-B140N、SMAB-B150/-B150N/、SMAB-B150/-B167/
指标整理自官方文件：SMA100B_specs_en_5215-1018-22_v1001.pdf
