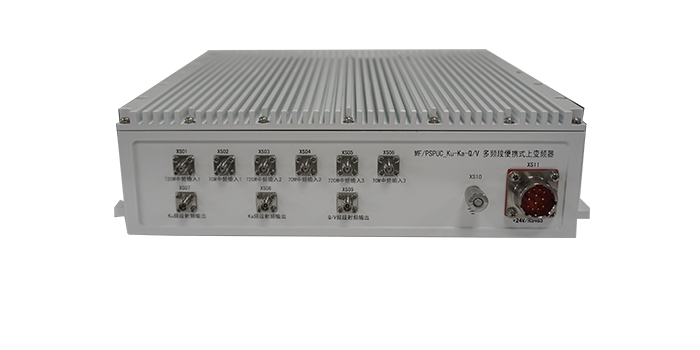

多频段便携式上变频器 型号：MFPSPUC_Ku-Ka-Q/Va)输入信号频率：720MHz、70MHz；b)输入电平：-50dBm～0dBm；c)输出频率： Ku:13.75GHz～14.5GHz； Ka:27.5GHz～30GHz； Q/V:47.2GHz～52.4GHz；d)信号带宽： 40MHz（对应70MHz输入）； 100MHz，200MHz，500MHz，1GHz（对应720MHz输入）；
通道数量：4路2GHz~18GHz射频信号输入1路100MHz外部参考时钟输入（可选）工作频率范围：2GHz~18GHz中频频率及带宽：1.8GHz±500MHz
输入频率140MHz（上变频），18.1GHz～21.2GHz（下变频）中频带宽80MHz输出频率范围18.1GHz～21.2GHz（上变频），140MHz（下变频）
同厂商产品

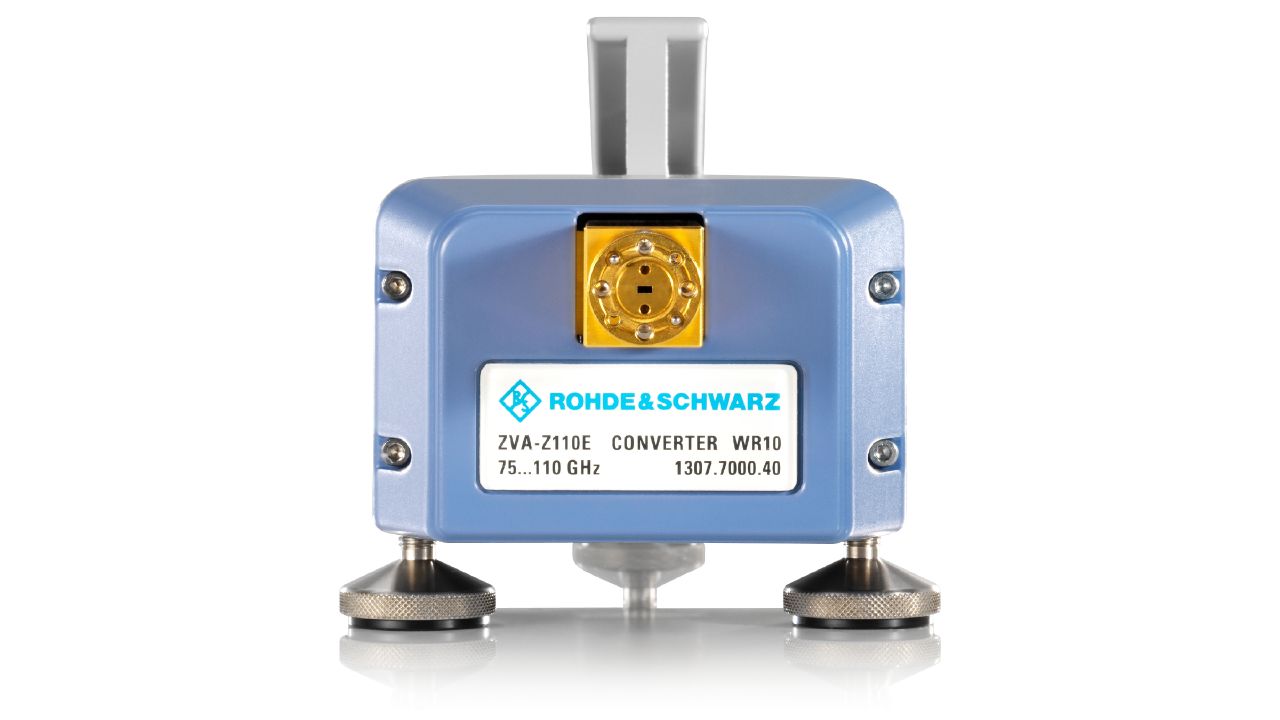

R&S®ZVA-Zxxx毫米波变频器具有宽动态范围。罗德与施瓦茨变频器提供一流的操作便利性并支持快速测量。
R&S®ZCxxx毫米波扩频器支持在高达1.1THz的频率范围内进行毫米波测量。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
- «
- 1
- »
SZU100A 60GHz至110GHz >4GHzI/Q 上变频器|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

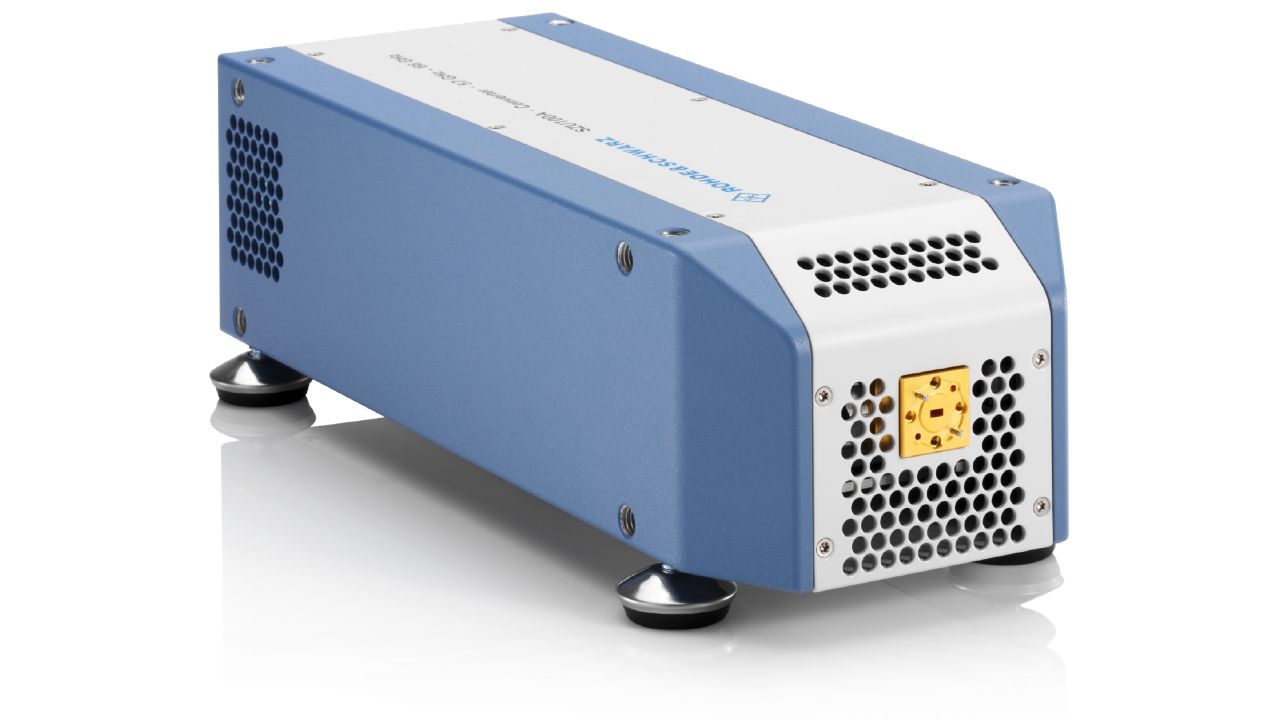

SZU100A I/Q 上变频器
R&S®SZU100A 是罗德与施瓦茨的 I/Q 上变频器。官方目录位于「信号发生器 / 前端和变频器」。官方技术指标共 33 组、68 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：分辨率 0.01 %；输入阻抗 nom. 50 Ω；Convenient and fast operation；environmental conditions, aging , wear and tear.；Range SZU-B1066 ｜ 58.32 GHz至64.80GHz ± ½ occupied。
官方公布的产品型号：SZU100A、SMW200A。
核心参数
• 分辨率：0.01 %
• 输入阻抗：nom. 50 Ω
• Convenient：and fast operation
• environmental conditions, aging：, wear and tear.
• Range：SZU-B1066 ｜ 58.32 GHz至64.80GHz ± ½ occupied
• Resolution of setting：0.1Hz
• Setting time：5 ms
• Resolution of phase offset setting：0.1°
产品型号
• 官方型号：SZU100A、SMW200A
资源下载
详细指标请见 SZU100A 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
SZU100A I/Q 上变频器 详细指标
R&S®SZU100A 是罗德与施瓦茨的 I/Q 上变频器。官方目录位于「信号发生器 / 前端和变频器」。官方技术指标共 33 组、68 项，详见「详细指标」。
以下为 R&S®SZU100A 的官方技术指标，共 33 个指标组、68 项。
参数名以行业通用中文术语为主（其中 47 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• SZU100A_dat-sw_en_3607-6038-22_v0200_cover.indd：1 ｜ 09.01.2019 ｜ 18:23:02
Flat frequency response of < 2.0 dB
• EVM for WLAN IEEE 802.11ad at 60.48 GHz better than：31 dB
• Convenient：and fast operation
• R&S®SZU100A seamlessly integrated into R&S®SMW200A operating concept
Uncertainties
• environmental conditions, aging：, wear and tear.
频率
• Range：SZU-B1066 ｜ 58.32 GHz至64.80GHz ± ½ occupied
modulation bandwidth
• Resolution of setting：0.1Hz
• Setting time：5 ms
• Resolution of phase offset setting：0.1°
Input for external LO frequency
• Connector type：SMA female
• 输入阻抗：nom. 50 Ω
电平
• 设置范围：100 dBm to +15 dBm
• 标称范围：80 dBm to +5 dBm (PEP), -90 dBm to +10 dBm (PEP, typ.)
• Resolution of setting：nom. 0.01 dB
• 电平误差：level setting characteristic: auto, less than 5 degree temperature drift after internal ｜ < 2 dB
adjustment
• Setting time：5 ms
• Interruption-free level setting range：level setting characteristic: ｜ > 10 dB (nom.)
频谱纯度
• 谐波：< -50 dBc
• 非谐波：< -50 dBc
• 分谐波：level > -40 dBm ｜ < -50 dBc
CW, level = 10 dBm
• Pa switched on：146 dBm/Hz (meas.)
• Pa switched off：thermal noise floor
(approx. -174 dBm/Hz (meas.))
• f = 60.48 GHz：< -93 dBc, -97 dBc (nom.)
• option installed in the R&S®SMW200A：f = 60.48GHz ｜ < -98 dBc, -102 dBc (nom.)
I/Q modulation performance
• RF modulation bandwidth：fc = 58.32 GHz至64.80GHz ｜ 2GHz
• RF frequency response in specified：< 2.0 dB
I offset, Q offset
• 设置范围：10 % to +10 %
• 分辨率：0.01 %
gain imbalance
• 设置范围：1.0 dB to +1.0 dB
• 分辨率：0.01 dB
quadrature offset
• 设置范围：10° to +10°
• 分辨率：0.01°

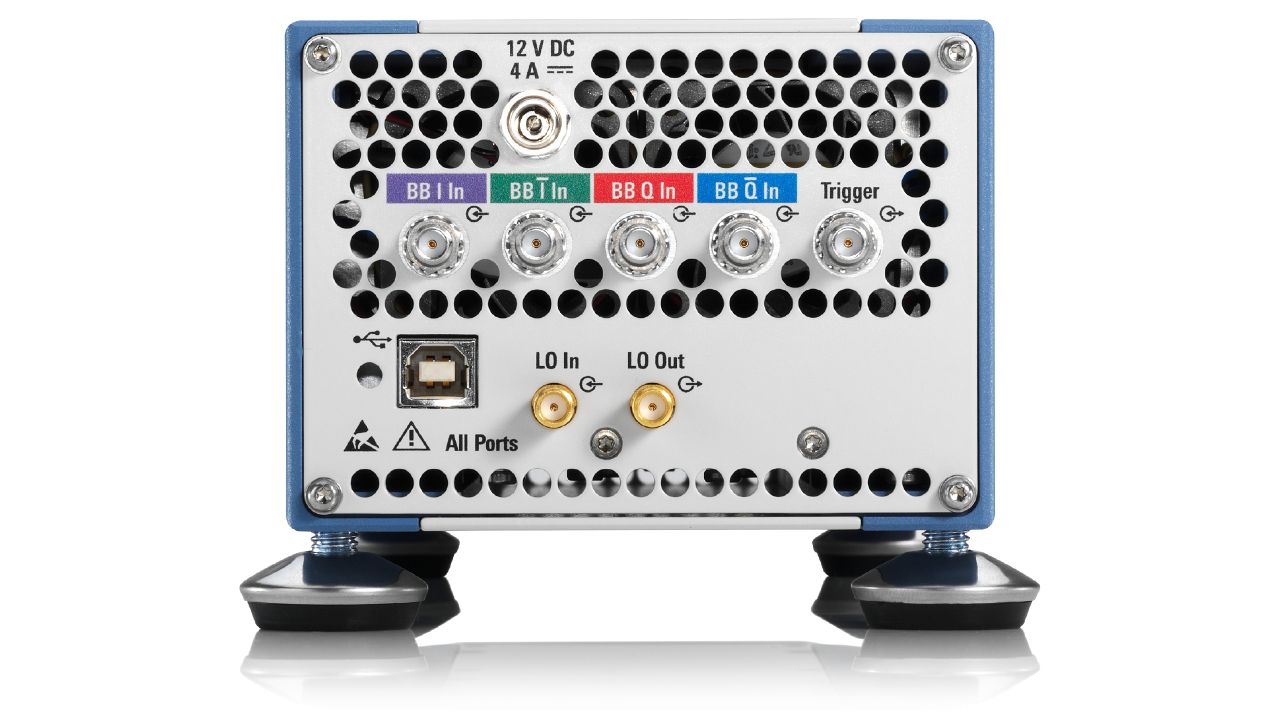

Analog I/Q inputs
• Input mode：single-ended or differential
• Connector types：SMA female
• 输入阻抗：nom. 50 Ω
• 驻波比：up至1000MHz ｜ < 1.3
• up to 2000 MHz：< 1.5 (typ.)
Nominal input voltage for full-scale input
• Damage voltage：±1.6 V
time domain power = 0 dBm
• MCS 5 (BPSK)：< -30 dB, < -32 dB (meas.)
• MCS 9 (QPSK)：< -30 dB, < -32 dB (meas.)
• MCS 12 (16QAM)：< -30 dB, < -32 dB (meas.)
• SMW200A：MCS 5 (BPSK) ｜ < -31 dB, < -34 dB (meas.)
• MCS 9 (QPSK)：< -31 dB, < -34 dB (meas.)
• MCS 12 (16QAM)：< -31 dB, < -34 dB (meas.)
Environmental conditions
• storage temperature range：10 °C to +60 °C
• Damp heat：+25 °C/+40 °C, 90 % rel. humidity, const.
in line with EN 60068-2-78
• Altitude：operating ｜ 2000 m
• transport：10000 m
Mechanical resistance
• 55 Hz至150Hz, 0.5 g const.,
in line with EN 60068-2-6
• random：10 Hz至300Hz, acceleration 1.2 g RMS,
in line with EN 60068-2-64
• Shock：40 g shock spectrum, in line with
Power rating
• Rated voltage：100 V至240 V AC (±10 %)
• Rated frequency：50 Hz至60Hz (±5 %)
• Rated current：1.8 A
• Rated power：60 W
Product conformity
• 2004/108/EC：EN 61326-1 (industrial environment),
EN 61000-3-3
• 2006/95/EC：EN 61010-1
• for general test and measurement：36 months
applications
• 尺寸：W × H × D ｜ 125 mm × 90 mm × 300 mm
(4.92 in × 3.54 in × 11.81 in)
• 重量：5 kg (11 lb)
订购信息
• Designation：Type Order No.
• Frequency option 57 GHz to 66 GHz, WR：SZU-B1066 ｜ 1425.3110.02
(accessory)
• Waveguide-coax-adapter WR15-1.85 mm：WCA70 ｜ 1324.5001.02
保修
• Base unit：3 years
• All other items：1 year
选件
• Extended warranty, one year：WE1 Please contact
• Extended warranty, two years：WE2 your local
R&S®SZU100A IQ Upconverter
• SZU100A_dat-sw_en_3607-6038-22_v0200_cover.indd：2 ｜ 09.01.2019 ｜ 18:23:03
型号与选件
• 官方型号：SZU100A、SMW200A
指标整理自官方文件：SZU100A_dat-sw_en_3607-6038-22_v0200_120dpi.pdf
