SGU100A SGMA 上变频器
R&S®SGU100A 是罗德与施瓦茨的 SGMA 上变频器。官方目录位于「信号发生器 / 矢量信号发生器」。官方标称调制带宽：f > 12GHz up to ±1000MHz。官方技术指标共 48 组、130 项，详见「详细指标」。
产品简介
简介R&S®SGS100A和R&S®SGU100A专为 “系统集成” 而设计， 在设计理念上展现出高度的一致性， 其中两大核心特性尤为突出。

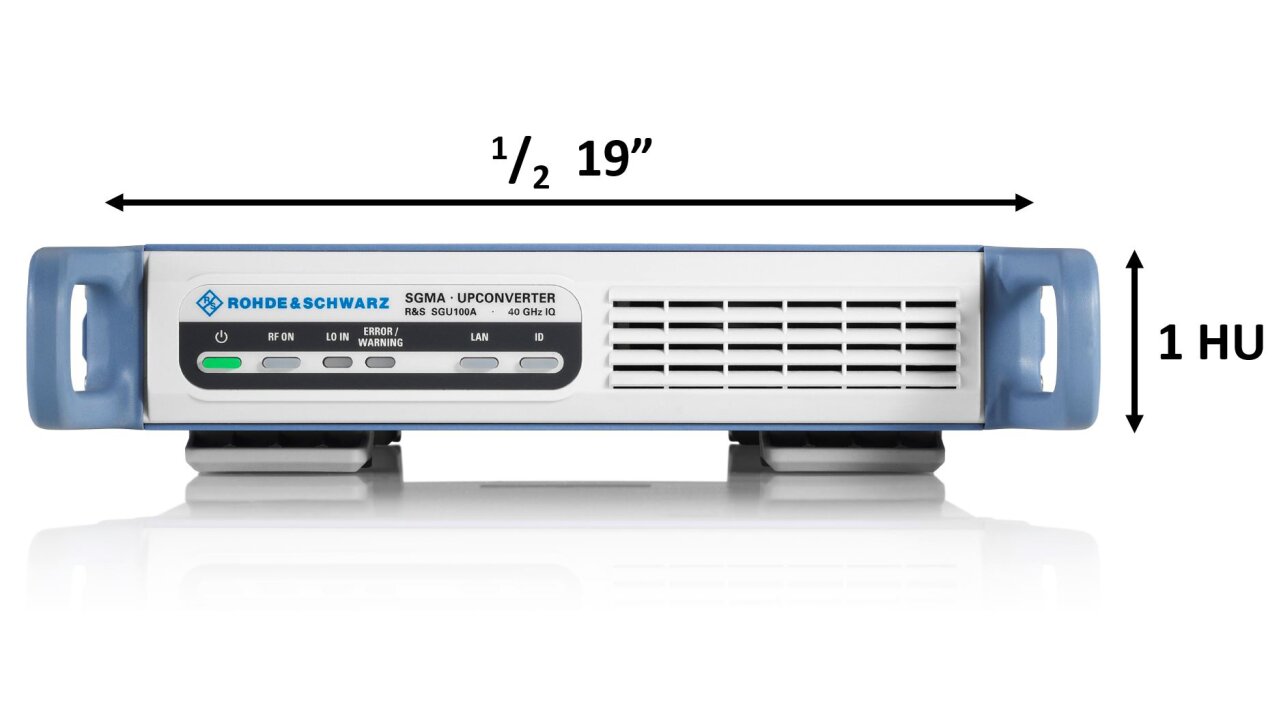

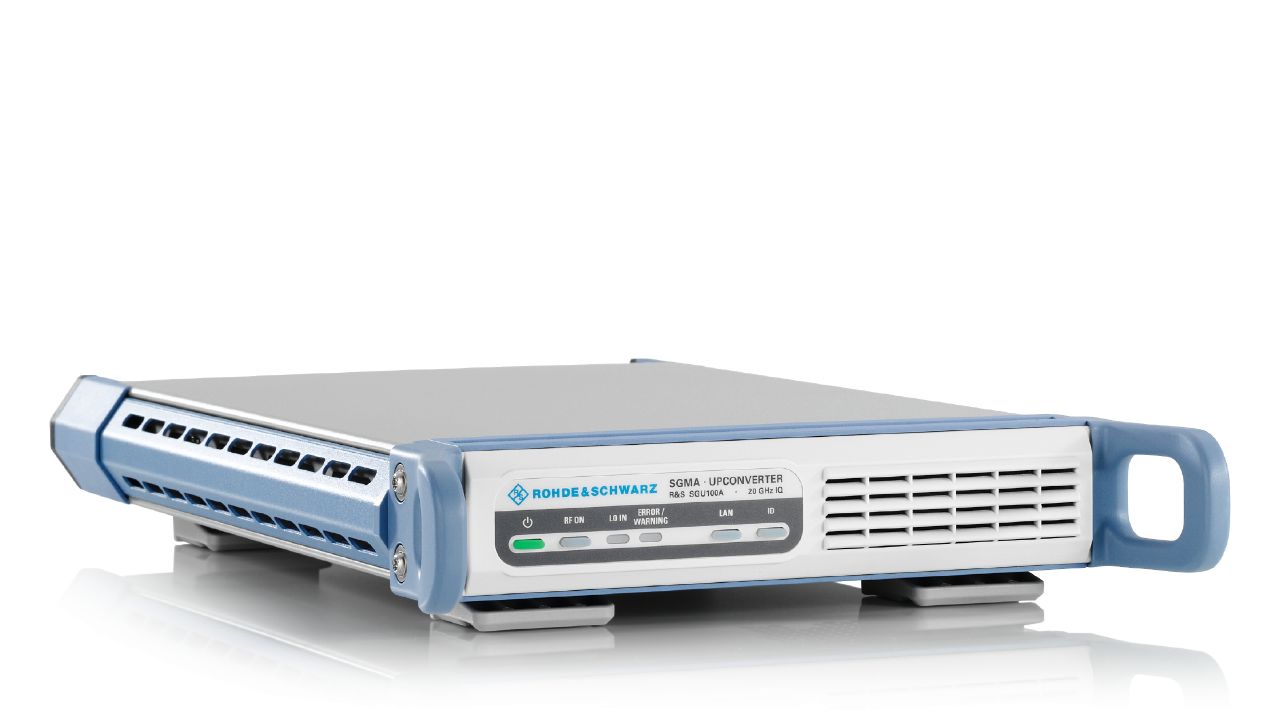

一是结构紧凑， 尺寸仅为1 HU和19.5英寸机架宽度， 二是具备超高速频率与电平设置能力。 它们还能用于许多其他应用， 例如波束赋形等需要多个射频信号源的应用， 或者是对射频发生器空间尺寸有严苛要求的应用， 例如客户系统中使用的信号源。
R&S®SGS100A和R&S®SGU100A虽体积小巧， 但提供了优越的信号纯度和电平精度。 它们提供高输出功率、 优异的电平重复性和高调制带宽， 通常只有高端仪器才具有这样的性能。 总拥有成本通常是研发过程中的一个重点。 校准后的持有周期长、维护便捷性高、 扩展选件多， 最大程度地保证了射频源的可用性。

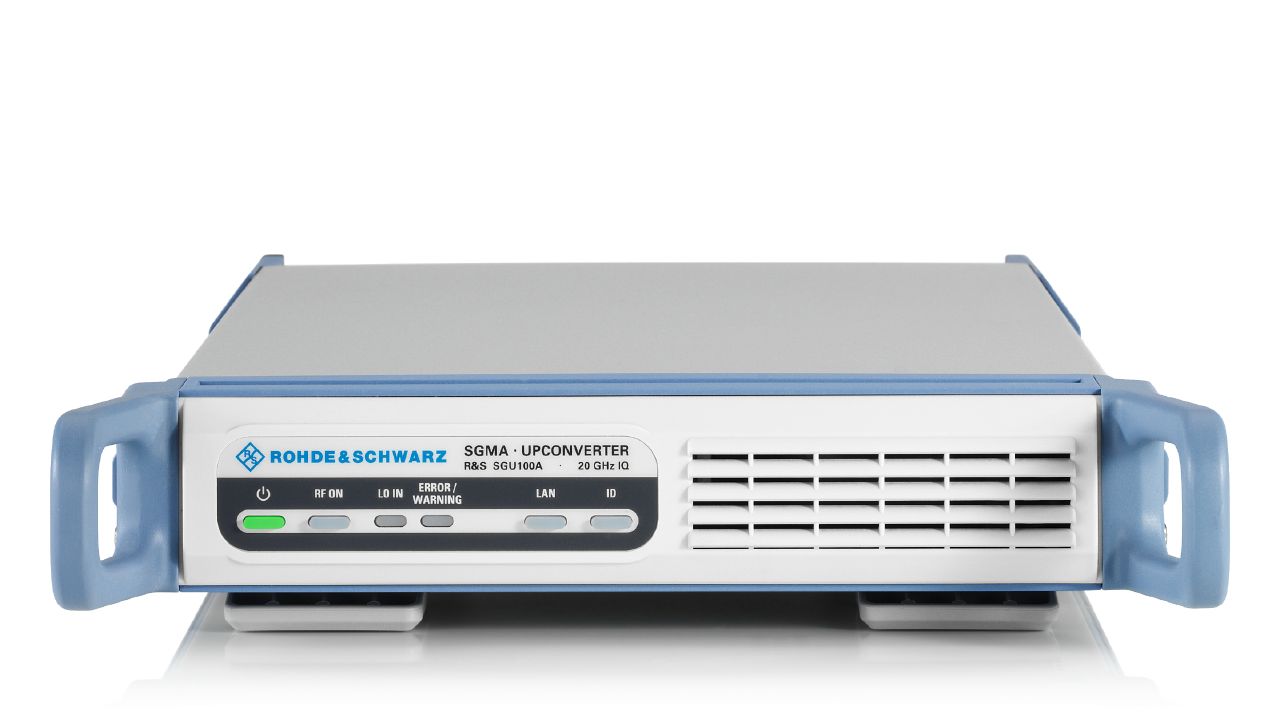

R&S®SGS100A与R&S®SGU100A射频源因主要采用远程程控方式工作， 其前面板设计得非常简洁。 不过， LED状态指示灯和用来控制发生器操作的所有必备按键都一应俱全。 在被当作独立的台式仪器使用时， 可以使用随附的R&S®SGMA-GUI软件来手动操作R&S®SGS100A和R&S®SGU100A。
核心参数
• 调制带宽：f > 12GHz up to ±1000MHz
• 输入阻抗：50 Ω (nom.)
• with R&S®SGU-B140 or：10 MHz至40GHz
• with PCIe remote control：1 ｜ < 2 ms
• 设置范围：10MHz ≤ f < 30MHz 30MHz ≤ f < 50MHz ｜ 20 dBm to +12 dBm -20 dBm to +18 dBm
• f ≥ 50 MHz：20 dBm to +25 dBm
• 10 MHz ≤ f < 30 MHz：120 dBm to +12 dBm 30MHz ≤ f < 50MHz -120 dBm to +18 dBm
• Resolution of setting：0.01 dB
功能与特点
• 业界顶尖的小尺寸全集成式矢量信号发生器， 采用节省空 间的设计， 方便系统集成
• 通过PCIe/以太网接口快速设置频率和电平 （设置时间典型 值为280 μs） ， 保证了高吞吐量测试
• 紧凑型设计， 具有卓越的射频性能
• 最大输出电平典型值为+22 dBm （仅R&S®SGS100A） ， 可有 效补偿装置中的损耗
• 闭环ALC支持CW和I/Q模式， 确保最佳的电平可重复性
• 无磨损电子衰减器保障高可靠性， 频率最高可达12.75 GHz
• 搭配R&S®SGU100A上变频器， 轻松实现经济实惠且结构紧 凑的40 GHz频率扩展方案
• 低初始投入成本和低持有成本 R&S®SGS100A是一款专为满足自动化测试系统需求而设计的射频源。 它可用作连续波(CW) 信号源， 也可作为带集成式I/Q调制器的矢量信号发生器。 作为矢量信号发生器时， 它的频率最
• 非常具有吸引力的初始投入成本
• 采用简单的模块化设计， 有助于缩短维修时间， 进而大幅缩 短测试系统的宕机时间
产品型号
• 官方型号：SGU100A、SGS100A、SGU-B26、SGU-B120、SGU-B120V、SGU-B140、SGU-B140V、SGS-B106、SGS-B106V、SGS-B112、SGS-B26、SGS-B112V、SGU-Z4、SGU-Z3
资源下载
详细指标请见 SGU100A 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SGU100A 的官方技术指标，共 48 个指标组、130 项。
参数名以行业通用中文术语为主（其中 114 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S®SGU-B120V option
• with R&S®SGU-B140 or：10 MHz至40GHz
mechanical step attenuator
• with PCIe remote control：1 ｜ < 2 ms
the output signal may decrease.
• 设置范围：10MHz ≤ f < 30MHz 30MHz ≤ f < 50MHz ｜ 20 dBm to +12 dBm -20 dBm to +18 dBm
• f ≥ 50 MHz：20 dBm to +25 dBm
instruments equipped with R&S®SGU-B26 option
• 10 MHz ≤ f < 30 MHz：120 dBm to +12 dBm 30MHz ≤ f < 50MHz -120 dBm to +18 dBm
• f ≥ 50 MHz：120 dBm to +25 dBm
without R&S®SGU-B26 option
• 10 MHz < f ≤ 50 MHz (bypass mode)：10 dBm to +8 dBm (PEP) 50MHz < f ≤ 12GHz (bypass mode) -10 dBm to +15 dBm (PEP) 12GHz < f ≤ 20GHz -10 dBm to +17 dBm (PEP)
with R&S®SGU-B26 option
• 10 MHz < f ≤ 50 MHz (bypass mode)：100 dBm to +8 dBm (PEP) 50MHz < f ≤ 12GHz (bypass mode) -100 dBm to +13 dBm (PEP) 12GHz < f ≤ 20GHz -100 dBm to +15 dBm (PEP)
without option R&S®SGU-B26
• 10 MHz < f ≤ 50 MHz (bypass mode)：10 dBm to +7 dBm (PEP) 50MHz < f ≤ 12GHz (bypass mode) -10 dBm to +13 dBm (PEP) 12GHz < f ≤ 40GHz -10 dBm to +15 dBm (PEP)
with R&S®SGU-B26 option
• 10 MHz < f ≤ 50 MHz (bypass mode)：100 dBm to +7 dBm (PEP) 50MHz < f ≤ 12GHz (bypass mode) -100 dBm to +11 dBm (PEP) 12GHz < f ≤ 40GHz -100 dBm to +13 dBm (PEP)
• Resolution of setting：0.01 dB
CW or I/Q mode with full scale modulation
• 10 MHz < f ≤ 12 GHz：< 0.9 dB (meas.) 12GHz < f ≤ 20GHz
• > -30 dBm：< 0.9 dB ≤ -30 dBm < 1.1 dB 20GHz < f ≤ 40GHz
• > -30 dBm：< 0.9 dB -70 dBm to -30 dBm < 1.1 dB < -70 dBm < 1.5 dB
• Additional level error 1：ALC state off (table) ｜ < 0.5 dB (meas.)
• in 50 Ω system 1：R&S®SGU-B120 or R&S®SGU-B120V
• with R&S®SGU-B26 option：< 1.7 (meas.)
• instruments equipped with：< 2.0 (meas.)
R&S®SGU-B140 or R&S®SGU-B140V
• with option R&S®SGU-B：< 1.8 (meas.)
• without switching of mechanical step：< 2 ms
attenuator
• with switching of mechanical step：< 25 ms
attenuator
• Maximum permissible DC voltage：0 V
频谱纯度
• 谐波：f > 12GHz, level ≤ 8 dBm ｜ < -30 dBc
• 12 GHz < f ≤ 20 GHz：< -56 dBc (meas.)
• f > 20 GHz：< -50 dBc (meas.)
• 分谐波：f > 12GHz ｜ < -55 dBc, < -65 dBc (typ.)
• CW, f ≤ 12 GHz：< -140 dBc (meas.)
• CW, f > 12 GHz：< -142 dBc
• vector modulation with full scale：< -135 dBc, < -138 dBc (typ.) DC input, f > 12GHz
• CW, f ≤ 12 GHz：< -140 dBc (meas.)
• CW, 12 GHz < f ≤ 19.5 GHz：< -142 dBc
• CW, f > 19.5 GHz：< -136 dBc, < -139 dBc (typ.)
• vector modulation with full scale：< -135 dBc, < -138 dBc (typ.) DC input, 12GHz < f ≤ 19.5GHz
• vector modulation with full scale：< -134 dBc, < -137 dBc (typ.) DC input, f > 19.5GHz
LO input
• the instrument or to the optional step attenuator：.
• 10 MHz ≤ f ≤ 12 GHz,：10 MHz至12GHz
bypass operation, CW or modulated
• 12 GHz < f ≤ 12.75 GHz：12 GHz至12.75GHz 12.75GHz < f ≤ 20GHz 6.375 GHz至10GHz
• 10 MHz ≤ f ≤ 12 GHz,：10 MHz至12GHz
bypass operation, CW or modulated
• 12 GHz < f ≤ 12.75 GHz：12 GHz至12.75GHz 12.75GHz < f ≤ 25.5GHz 6.375 GHz至12.75GHz 25.5GHz < f ≤ 40GHz 6.375 GHz至10GHz
• Connector type：LO IN on rear panel SMA female
• 输入阻抗：50 Ω (nom.)
• Input damage level：upconverter operation, f > 12GHz ｜ +18 dBm
• bypass operation, f ≤ 12 GHz：+25 dBm

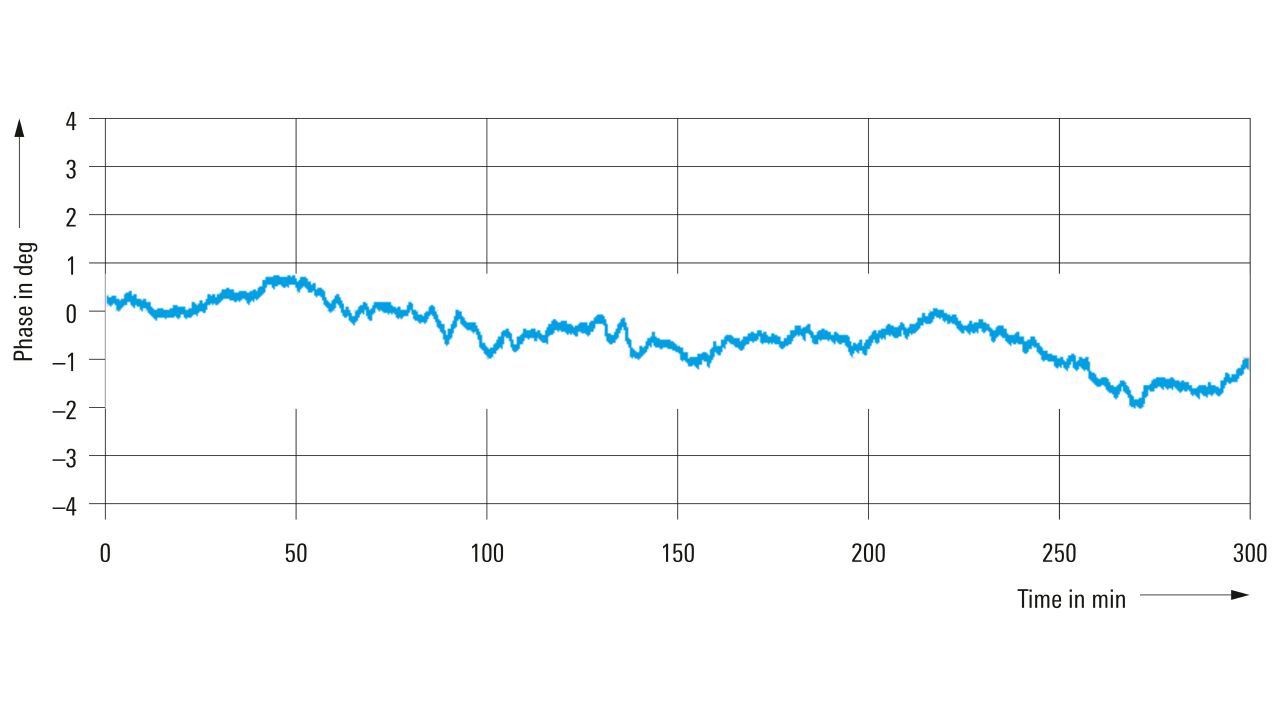

Phase coherence output
• upconverter operation,：12 GHz至20GHz 12GHz < f ≤ 20GHz
• upconverter operation,：12 GHz至19.5GHz 12GHz < f ≤ 19.5GHz
• upconverter operation,：9.75 GHz至20GHz 19.5GHz < f ≤ 40GHz
• Connector type：LO OUT on rear panel SMA female
• Output impedance：50 Ω (nom.)
• Output level range：+7 dBm to +13 dBm
Pulse modulation
• 20GHz.
• Modulation source：external
• Connector type：TRIG on rear panel SMA female
• 输入阻抗：50 Ω (nom.), 10 kΩ (nom.)
• On/off ratio 3：> 80 dB
• Rise/fall time 3：10 %/90 % of RF amplitude ｜ < 20 ns
• Pulse repetition frequency 3：0 Hz至10MHz
• Video feedthrough：3 setting characteristic : auto
• level < 10 dBm：< 10 % of RF
with R&S®SGU-B26 option
• level > 3 dBm and < 12 dBm：< 10 % of RF
without R&S®SGU-B26 option
• Pulse overshoot 3：< 10 %
I/Q modulator
• 调制带宽：f > 12GHz up to ±1000MHz
• RF frequency response：up to ± 100MHz ｜ < 2 dB (meas.)
• up to ±1000 MHz：< 6 dB (meas.)
full-scale input 4
• Suppression of image sideband：up to ±10MHz 4 ｜ 40 dB (meas.)
• f > 12 GHz, RMS：< (2 % + 0.04 % × f/GHz)
• f > 12 GHz, peak value：< (5 % + 0.1 % × f/GHz)
• 12 GHz < f ≤ 19.5 GHz：< -40 dBc (typ.) 19.5GHz < f ≤ 30GHz < -38 dBc (typ.) 30GHz < f ≤ 40GHz < -32 dBc (typ.)
I/Q impairment settings
• Offset setting range：5 % to +5 %
• Offset setting resolution：0.01 %
• Gain imbalance setting range：1.0 dB to +1.0 dB
• Gain imbalance setting resolution：0.01 dB
• Quadrature offset setting range：8° to +8°
• Quadrature offset setting resolution：0.01°
I/Q inputs
• Connector types：I in, Q in on rear panel SMA female
• 输入阻抗：50 Ω (nom.)
• 驻波比：f > 12GHz
• up to 100 MHz：< 1.3 100MHz up至1000MHz < 1.5
• Input voltage for full scale input：√V2 + V2 = 0.5 V (nom.)
• Input damage voltage：electronic input protection ｜ ± 5 V
I/Q outputs
• Connector types：I out, Q out on rear panel SMA female
• Output impedance：50 Ω (nom.)
• Losses in feedthrough path：< 2 dB (meas.)
• I/Q modulation frequency response：at various carrier frequencies (meas.)
远程控制
• Systems：PCIe (single lane)
USB 2.0
• remote control via PCIe：Rohde & Schwarz instrument driver

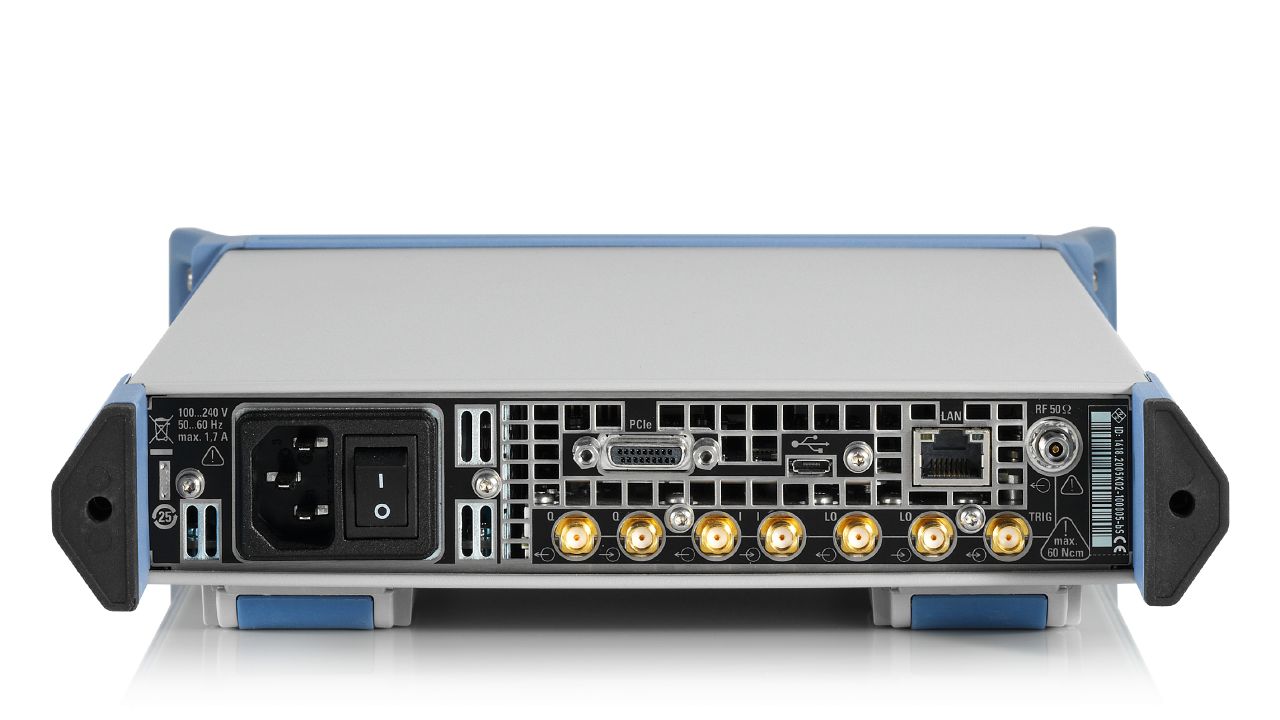

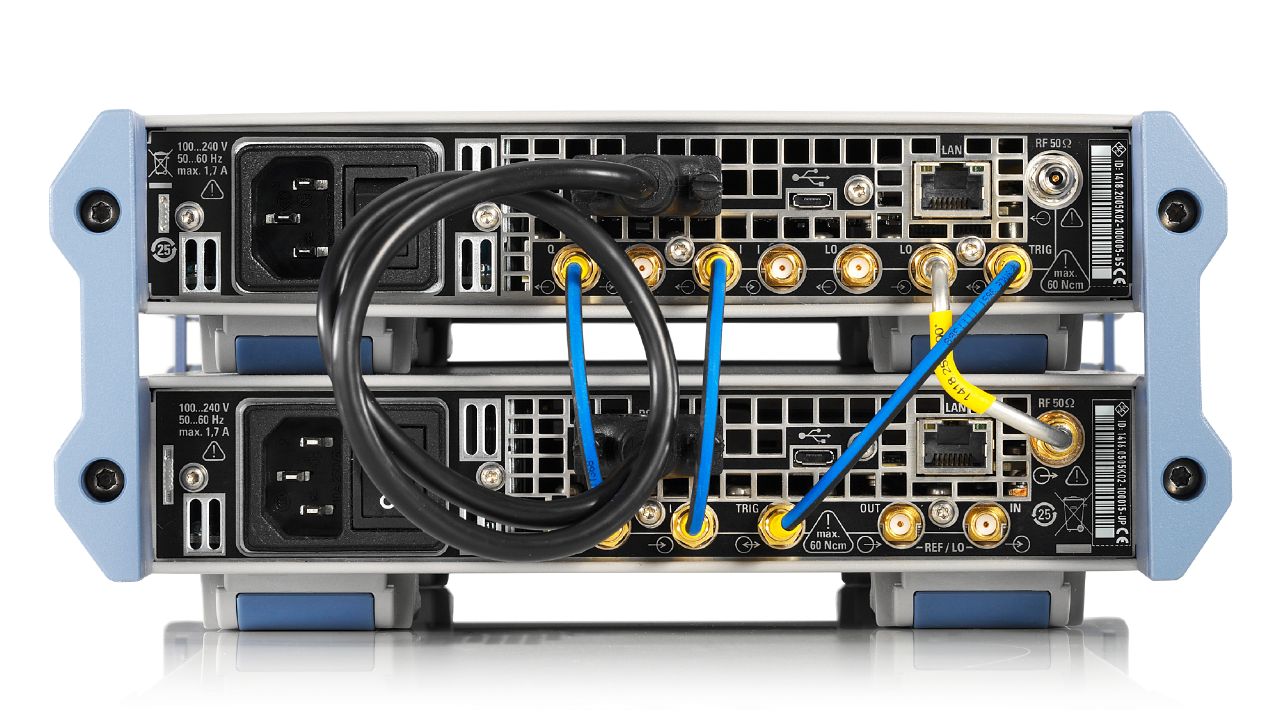

Rear panel connectors
• RF 50 Ω：RF output K female
• LO IN：RF/LO input SMA female
• LO OUT：coherent LO output signal SMA female
signals (to R&S®SGS100A)
• TRIG：trigger input/output, pulse input SMA female
• LAN：remote control of instrument RJ-45
• PCIe：remote control of instrument single lane
电源
• Input voltage range：AC ｜ 100 V至240 V ± 10 %
• Supply frequency：AC ｜ 50 Hz至60Hz, -5 %/+5 %
• Max. input current：1.7 A
R&S®SGU-B120 or R&S®SGU-B120V
• option
• instruments equipped with：70 W (meas.)
R&S®SGU-B140 or R&S®SGU-B140V
• option
• Power factor correction：in line with EN 61000-3-2
Electrical safety
• Compliance：in line with IEC 61010-1, EN 61010-1,
UL 61010-1
• Test marks：VDE, CCSAUS
Mechanical resistance
• Vibration：sinusoidal ｜ 5 Hz至150Hz, max. 2 g at 55Hz,
in line with EN 60068-2-6
• random：10 Hz至300Hz, acceleration 1.2 g RMS,
in line with EN 60068-2-64
• Shock：40 g shock spectrum, in line with
Environmental conditions
• Temperature range：operating ｜ 0 °C to +50 °C
in line with EN 60068-2-1, EN 60068-2-2
• storage：40 °C to +71 °C
• Climatic resistance：+40 °C/95 % rel. humidity,
in line with EN 60068-2-30
• Altitude：operating up至4600 m
• storage：up至4600 m
• 尺寸：W × H × D ｜ 250 mm × 52.5 mm × 401 mm
(9.84 in × 2.07 in × 15.79 in)
• 1 HU, ½ 19" rack width
• 重量：when fully equipped ｜ 4.0 kg (8.82 lb) (nom.)
订购信息
• Designation：Type Order No.
• SGMA upconverter, base unit 6：SGU100A ｜ 1418.2005.02
选件
• 10 MHz to 20 GHz, CW (without vector modulation)：SGU-B120 ｜ 1418.2605.02
• 10 MHz to 20 GHz, I/Q (with vector modulation)：SGU-B120V ｜ 1418.2657.02
• Frequency extension to 40 GHz, CW：SGU-B140 ｜ 1418.2870.02
• Frequency extension to 40 GHz, I/Q：SGU-B140V ｜ 1418.2928.02
• Mechanical step attenuator：SGU-B26 ｜ 1418.3401.02
• Documentation of calibration values：DCV-2 ｜ 0240.2193.18
推荐附件
• Hardcopy manuals (in English)：1418.2070.02
• Cable kit, R&S®SGU100A to R&S：®SGS100A (side-by-side) SGU-Z3 ｜ 1418.3801.02
• Connection kit, R&S®SGU100A to R&S®SGS100A：SGU-Z4 ｜ 1418.3701.02
• R&S®SGMA adapter：SGS-Z8 ｜ 1416.2914.02
• 19" rack adapter：ZZA-KN20 ｜ 1175.3191.00
保修
• Base unit：1 year
• All other items：1 year
Service options
• Service plans：On demand
• Calibration：up to five years 7 pay per calibration
Find out more about our service portfolio under:
• ment, technology systems and：networks & cybersecurity.
network with locations in more than 70 countries.
• More：Rohde&Schwarz certificates
型号与选件
• 官方型号：SGU100A、SGS100A、SGU-B26、SGU-B120、SGU-B120V、SGU-B140、SGU-B140V、SGS-B106、SGS-B106V、SGS-B112、SGS-B26、SGS-B112V、SGU-Z4、SGU-Z3
指标整理自官方文件：SGU100A_specs_en_3606-9779-22_v0401.pdf
资源下载
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
