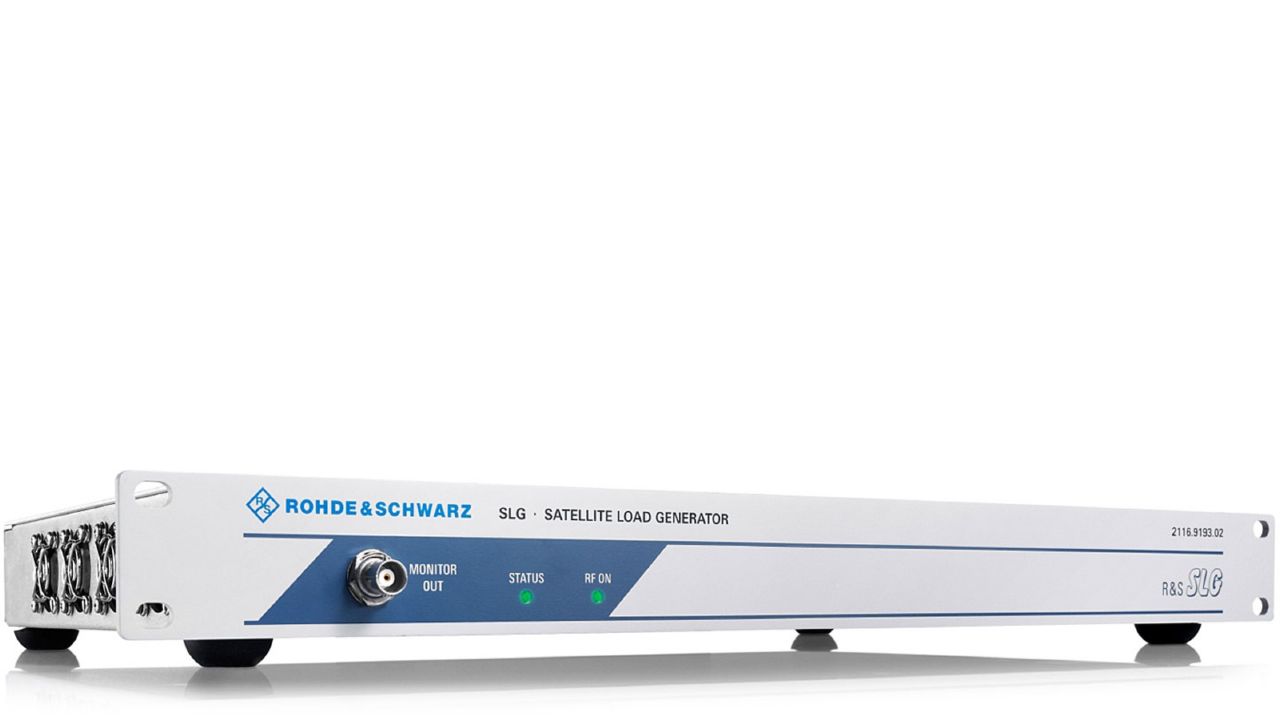

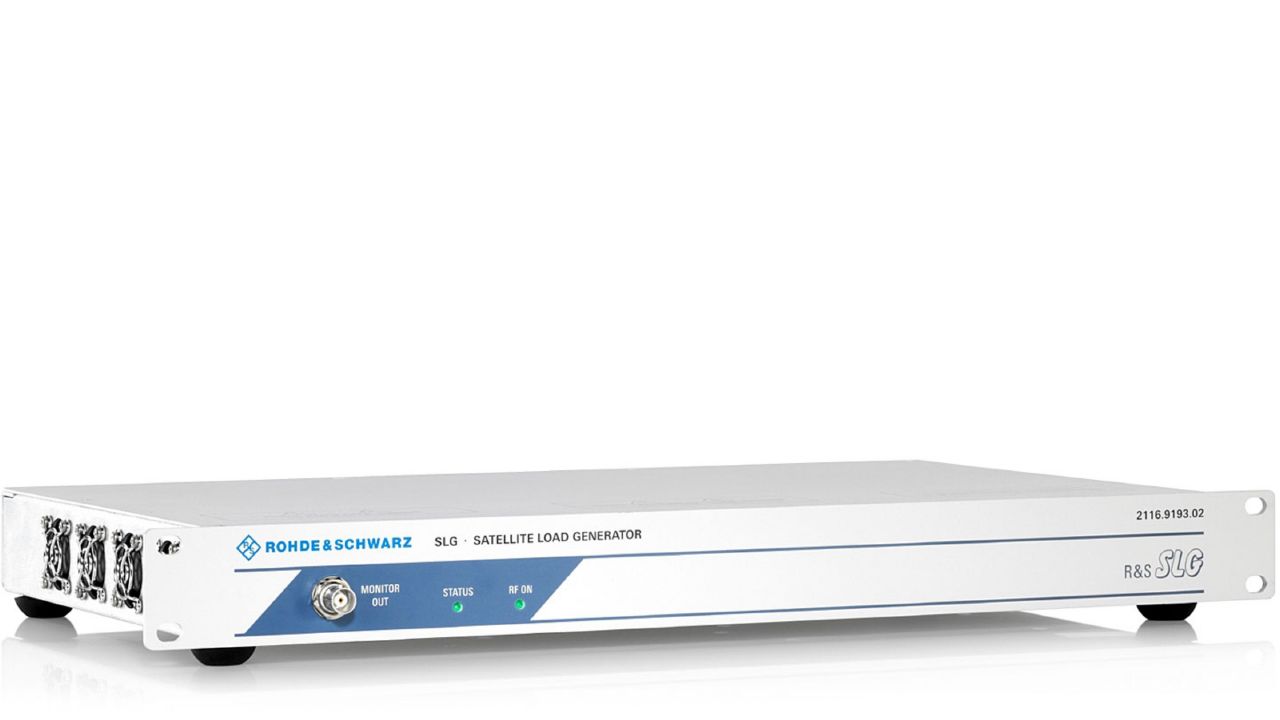

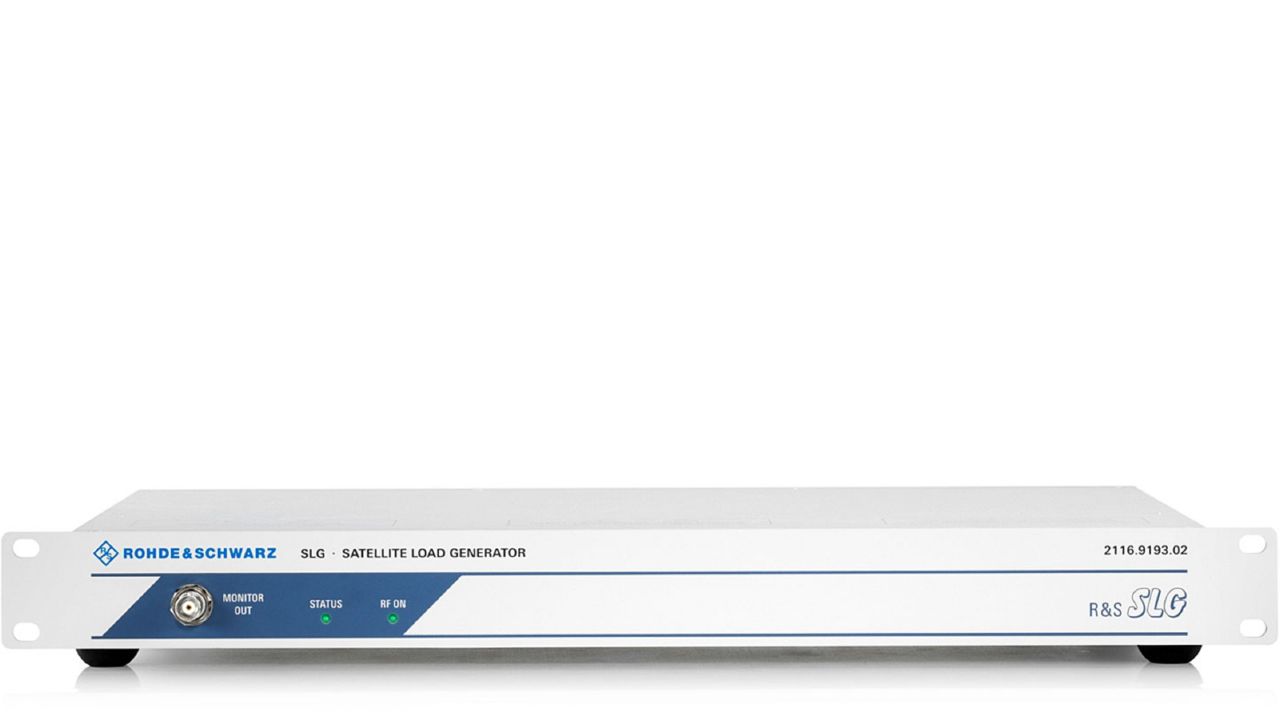

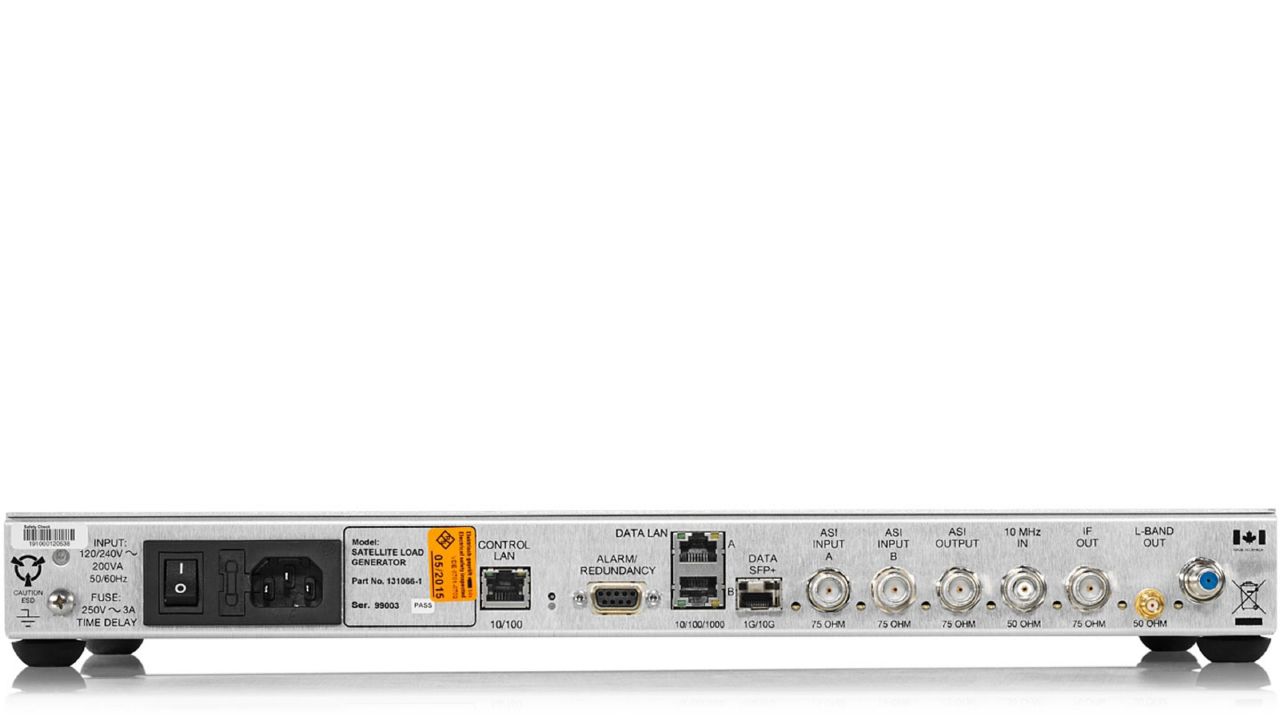

SLG 卫星负载信号发生器
R&S®SLG 是罗德与施瓦茨的卫星负载信号发生器。官方目录位于「信号发生器 / 广播电视信号发生器」。官方标称频率范围：250 MHz至3000MHz。官方技术指标共 63 组、333 项，详见「详细指标」。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：频率范围 250 MHz至3000MHz；调制带宽 500MHz；with R&S®SLG-K 250 MHz至3225MHz；Number of simultaneously generated in 500MHz max. 32；Frequency bands 2 band 1 ｜ 250 MHz至750MHz。
官方公布的产品型号：SLG、SLG-K200、SLG-K210、SLG-K220、SLG-K211、SLG-K221。
核心参数
• 频率范围：250 MHz至3000MHz
• 调制带宽：500MHz
• with R&S®SLG-K：250 MHz至3225MHz
• Number of simultaneously generated：in 500MHz max. 32
• Frequency bands 2：band 1 ｜ 250 MHz至750MHz
• band 2：550 MHz至1050MHz
• band 3：950 MHz至1450MHz
• band 4：1250 MHz至1750MHz
产品型号
• 官方型号：SLG、SLG-K200、SLG-K210、SLG-K220、SLG-K211、SLG-K221
资源下载
详细指标请见 SLG 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®SLG 的官方技术指标，共 63 个指标组、333 项。
参数名以行业通用中文术语为主（其中 320 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• SLG_dat-sw_en_3606-8289-22_v0400_cover.indd：1 ｜ 13.12.2016 ｜ 11:14:38
频率
• 频率范围：250 MHz至3000MHz
• with R&S®SLG-K：250 MHz至3225MHz
• 调制带宽：500MHz
• Number of simultaneously generated：in 500MHz max. 32
channels
• Frequency bands 2：band 1 ｜ 250 MHz至750MHz
• band 2：550 MHz至1050MHz
• band 3：950 MHz至1450MHz
• band 4：1250 MHz至1750MHz
• band 5 3：1550 MHz至2150MHz
• band 6 4：2050 MHz至2650MHz
• band 7：2500 MHz至3000MHz
• band 81：2725 MHz至3225MHz
• Frequency accuracy：at +25 °C ｜ ≤ ±5 ppm
• Frequency stability：above operating temperature range ｜ ≤ ±3 ppm
• through aging in first year：≤ ±1.5 ppm
电平
• Step size：0.1 dB
• 设置范围：band 1 ｜ 45 dBm to +5 dBm
• band 2：45 dBm to +5 dBm
• band 3：45 dBm to +5 dBm
• band 4：45 dBm to +5 dBm
• band 5：45 dBm至0 dBm
• band 6：45 dBm至0 dBm
• band 7：45 dBm至0 dBm
• band 81：45 dBm to -10 dBm
one active channel
• primary RF output (SMA, 50 Ω),：≤ ±1.5 dB
max. number of active channels
• secondary RF output (F, 75 Ω),：≤ ±3 dB
one active channel
• secondary RF output (F, 75 Ω),：≤ ±4 dB
max. number of active channels
• Frequency response：in 500MHz ｜ ≤ ±1.25 dB
Maximum sum level of all active channels
• Sum level,：band 1 ｜ ≥ 2.5 dBm
• mode: DVB 8 carrier, 8 active channels：band 2 ｜ ≥ 2.5 dBm
• band 3：≥ 2.5 dBm
• band 4：≥ 2.5 dBm
• band 5：≥ -2.5 dBm
• band 6：≥ -2.5 dBm
• band 7：≥ -2.5 dBm
• band 81：≥ -10 dBm
• Sum level,：band 1 ｜ ≥ 2 dBm
• 32 active channels,：band 2 ｜ ≥ 2 dBm
• mode: DVB 32 carrier,：band 3 ｜ ≥ 2 dBm
• ISDB-S 32 carrier,：band 4 ｜ ≥ 2 dBm
• ISDB-S3 32 carrier and turbo 32 carrier：band 5 ｜ ≥ -3 dBm
• band 6：≥ -3 dBm
• band 7：≥ -3 dBm
• band 81：≥ -10 dBm
Maximum level per channel
• Level per channel,：band 1 ｜ ≥ 5 dBm
• mode: DVB 1 carrier, 1 active channel：band 2 ｜ ≥ 5 dBm
• band 3：≥ 5 dBm
• band 4：≥ 5 dBm
• band 5：≥ 0 dBm
• band 6：≥ 0 dBm
• band 7：≥ 0 dBm
• band 81：≥ -10 dBm
• Level per channel,：band 1 ｜ ≥ -6.5 dBm
• mode: DVB 8 carrier, 8 active channels：band 2 ｜ ≥ -6.5 dBm
• band 3：≥ -6.5 dBm
• band 4：≥ -6.5 dBm
• band 5：≥ -11.5 dBm
• band 6：≥ -11.5 dBm
• band 7：≥ -11.5 dBm
• band 81：≥ -19.0 dBm
• Level per channel,：band 1 ｜ ≥ -13 dBm
• 32 active channels,：band 2 ｜ ≥ -13 dBm
• mode: DVB 32 carrier,：band 3 ｜ ≥ -13 dBm
• ISDB-S 32 carrier,：band 4 ｜ ≥ -13 dBm
• ISDB-S3 32 carrier and turbo 32 carrier：band 5 ｜ ≥ -18 dBm
• band 6：≥ -18 dBm
• band 7：≥ -18 dBm
• band 81：≥ -25 dBm
频谱纯度
• 非谐波：all channels: CW with maximum level
• band 1：≤ -40 dBc
• band 2：≤ -50 dBc
• band 3：≤ -55 dBc
• band 4：≤ -55 dBc
• band 5：≤ -45 dBc
• band 6：≤ -45 dBc
• band 7：≤ -45 dBc
• band 81：≤ -45 dBc
• SSB phase noise in band 1：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -85 dBc/Hz ≤ -91 dBc/Hz ≤ -97 dBc/Hz ≤ -114 dBc/Hz ≤ -121 dBc/Hz
• SSB phase noise in band 2：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -82 dBc/Hz ≤ -88 dBc/Hz ≤ -94 dBc/Hz ≤ -111 dBc/Hz ≤ -118 dBc/Hz
• SSB phase noise in band 3：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -79 dBc/Hz ≤ -85 dBc/Hz ≤ -91 dBc/Hz ≤ -108 dBc/Hz ≤ -115 dBc/Hz
• SSB phase noise in band 4：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -78 dBc/Hz ≤ -84 dBc/Hz ≤ -90 dBc/Hz ≤ -107 dBc/Hz ≤ -114 dBc/Hz
• SSB phase noise in band 5：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -76 dBc/Hz ≤ -82 dBc/Hz ≤ -88 dBc/Hz ≤ -105 dBc/Hz ≤ -112 dBc/Hz
• SSB phase noise in band 6：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -74 dBc/Hz ≤ -80 dBc/Hz ≤ -86 dBc/Hz ≤ -103 dBc/Hz ≤ -110 dBc/Hz
• SSB phase noise in band 7：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -73 dBc/Hz ≤ -79 dBc/Hz ≤ -85 dBc/Hz ≤ -102 dBc/Hz ≤ -109 dBc/Hz
• SSB phase noise in band 81：100Hz 1kHz 10kHz 100kHz 1MHz ｜ ≤ -73 dBc/Hz ≤ -79 dBc/Hz ≤ -85 dBc/Hz ≤ -102 dBc/Hz ≤ -109 dBc/Hz
DVB-S2
• Format：CCM
• FEC frame：normal, short
• Pilot：on/off
• Constellation：QPSK, 8PSK, 16APSK, 32APSK
• Roll-off factor：0.05, 0.10, 0.15, 0.20, 0.25, 0.30, 0.35
• Step size：0.05
• Spectral inversion：for each channel on/off
• FEC code rate：QPSK 8/9, 9/10 (9/10 only with FEC frame = ｜ 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,
normal)
• 8PSK：3/5, 2/3, 3/4, 5/6, 8/9, 9/10
(9/10 only with FEC frame = normal)
• 16APSK：2/3, 3/4, 4/5, 5/6, 8/9, 9/10
(9/10 only with FEC frame = normal)
• 32APSK：3/4, 4/5, 5/6, 8/9, 9/10
(9/10 only with FEC frame = normal)
• Symbol rate：depending on mode, see page 11
• Transport stream formats：single stream, multistream, wideband
• Content：internally generated PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream via ASI or IP
• Stuffing：automatic null packet insertion to attain
Additional FEC code rates
• Normal frames：QPSK 8PSK/8APSK 16APSK 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, ｜ 13/45, 9/20, 11/20 5/9-L, 26/45-L, 23/36, 25/36, 13/18 5/9-L, 8/15-L, 1/2-L, 26/45, 3/5-L, 3/5,
• 32APSK：2/3-L, 32/45, 11/15, 7/9 64APSK 11/15, 7/9, 4/5, 5/6, 32/45-L 128APSK 3/4, 7/9 256APSK 32/45, 3/4, 29/45-L, 2/3-L, 31/45-L, 11/15-L
• Short frames：QPSK 8PSK/8APSK 16APSK 32APSK ｜ 11/45, 4/15, 14/45, 7/15, 8/15, 32/45 7/15, 8/15, 26/45, 32/45 7/15, 8/15, 26/45, 3/5, 32/45 2/3, 32/45
DVB-S/DSNG
• Constellation：QPSK, 8PSK, 16QAM
• Roll-off factor：0.05, 0.10, 0.15, 0.20, 0.25, 0.30, 0.35
• Step size：0.05
• Spectral inversion：for each channel on/off
• FEC code rate：QPSK 8PSK 16QAM ｜ 1/2, 2/3, 3/4, 5/6, 7/8 2/3, 5/6, 8//9 3/4, 7/8
• Symbol rate：depending on mode, see page 11
• Content：internally generated PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream via ASI or IP
• Stuffing：automatic null packet insertion to attain
ISDB-S3
• Constellation：π/2-BPSK, QPSK, 8PSK, 16APSK, 32APSK
• Roll-off factor：0.03, 0.05, 0.10, 0.15, 0.20, 0.25, 0.30,
• Spectral inversion：for each channel on/off
• FEC code rate：π/2-BPSK ｜ 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 7/9, 4/5, 5/6,
• QPSK：1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 7/9, 4/5, 5/6,
• 8PSK：1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 7/9, 4/5, 5/6,
• 16APSK：1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 7/9, 4/5, 5/6,
• 32APSK：1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 7/9, 4/5, 5/6,
• Symbol rate：see section modes, page 11
• Content：internally generated PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream via ASI or IP
• Stuffing：automatic null packet insertion to attain
ISDB-S
• Constellation：BPSK, QPSK, TC8PSK
• Roll-off factor：0.03, 0.05, 0.10, 0.15, 0.20, 0.25, 0.30,
• Spectral inversion：for each channel on/off
• FEC code rate：BPSK ｜ 1/2
• QPSK：1/2, 2/3, 3/4, 5/6, 7/8
• TC8PSK：2/3
• Symbol rate：see section Modes, page 11
• Content：internally generated PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream via ASI or IP
• Stuffing：automatic null packet insertion to attain
Turbo (R&S®SLG-K200 option)
• Constellation：QPSK, 8PSK
• Roll-off factor：0.05, 0.10, 0.15, 0.20, 0.25, 0.30, 0.35
• Step size：0.05
• Spectral inversion：for each channel on/off
• FEC code rate：BPSK ｜ 1/2
• QPSK：1/2, 2/3, 3/4, 5/6, 7/8 8PSK 2/3, 3/4, 4/5, 5/6, 8/9
• Symbol rate：see section modes, page 12
• Content：internally generated PRBS, MPEG-2 transport stream
• external feed：MPEG-2 transport stream via ASI or IP
• Stuffing：automatic null packet insertion to attain
Transport stream generator
• Packet size：188 byte
• Transport stream file size：max. 188 Mbyte
• File format：.trp, .ts, .mpg
counter, PCR, DTS/PTS, TDT/TOT
• Bit rate：1504 kbit/s至216 Mbit/s
Arbitrary waveform generator
• Waveform file memory：400 Mbyte
• waveform files：ISDB-S 32 carrier, ISDB-S3 32 carrier,
turbo 32 carrier
• mode: DVB 8 carrier：max. 2
• mode: DVB 1 carrier：1
• ARB file size：modes: DVB 32 carrier, ｜ ≤ 64 Mbyte
turbo 32 carrier
• mode: DVB 8 carrier：≤ 128 Mbyte
• mode: DVB 1 carrier：≤ 256 Mbyte
• played waveform files：ISDB-S 32 carrier, ISDB-S3 32 carrier,
turbo 32 carrier
• mode: DVB 8 carrier：≤ 288 Msample/s
• Sample rate per waveform file：modes: DVB 32 carrier, ｜ ≤ 72 Msample/s
turbo 32 carrier
• mode: DVB 8 carrier：≤ 144 Msample/s
• mode: DVB 1 carrier：≤ 575 Msample/s
• Occupied bandwidth per waveform file：modes: DVB 32 carrier, ｜ ≤ 36MHz
turbo 32 carrier
• mode: DVB 8 carrier：≤ 93.6MHz
• mode: DVB 1 carrier：≤ 375MHz
• Number of RF channels per waveform：max. 32
EVM without equalizer
• EVM at 30 Msymbol/s symbol rate：band 1 ｜ ≤ 3.0 % (max.), 1.5 % (typ.)
• band 2：≤ 2.5 % (max.), 1.0 % (typ.)
• band 3：≤ 2.5 % (max.), 1.0 % (typ.)
• band 4：≤ 2.5 % (max.), 1.0 % (typ.)
• band 5：≤ 3.0 % (max.), 1.0 % (typ.)
• band 6：≤ 3.0 % (max.), 1.0 % (typ.)
• band 7：≤ 3.0 % (max.), 1.5 % (typ.)
以上为前 173 项指标；完整指标（共 333 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：SLG、SLG-K200、SLG-K210、SLG-K220、SLG-K211、SLG-K221
指标整理自官方文件：SLG_dat-sw_en_3606-8289-22_v0400.pdf
