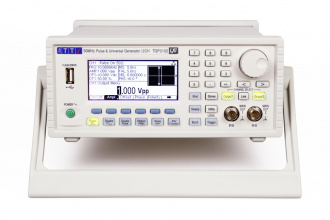

脉冲波形范围：1mHz至50MHz [25MHz]，最小上升时间：5ns [8ns]脉冲、双脉冲、脉冲方向图和 PRBS 波形脉冲周期、宽度和延迟分辨率为 100ps 或 11 位独立可变上升和下降时间，从 5ns [8ns] 到 800 秒低抖动异步操作、外部触发脉冲或脉冲重建高驱动能力输出可提供 20V pk-pk 至 50 欧姆（无与伦比）广泛的脉冲调制，包括AM。FM、PM、FSK、BPSK、SUM、PWM、PDM，使用内部或外部调制源。使用内部或外部触发源触发（突发计数）或门控操作高达 25MHz 的全噪声发生器，具有可选的波峰因数和用户定义的分布具有 16 种波形类型的全任意/函数发生器正弦波高达 50MHz [25MHz]800MS/s 采样率和 16 位垂直分辨率的任意波形对所有波形类型进行广泛的内部/外部调制所有波形类型的线性和对数扫描前面板安装的USB闪存驱动器接口GPIB（可选），兼容USB和LXI的LAN接口

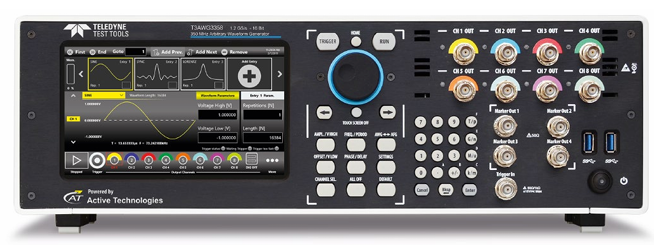

T3AWG3K 系列 250/350MHz 高性能 2、4 和 8 通道任意波形发生器|Teledyne LeCroy

16 位垂直分辨率、12 Vpp 输出电压、可选250 MHz 和 350 MHz 型号具有高性能保真度、无与伦比的宽输出电压幅度 (12Vpp) 和硬件基线电压偏移 (±12 V) 的出色细节波形生成。波形存储高达 1 Gpoint @Ch无与伦比的深存储深度允许存储和再现复杂的伪随机波形，以进行长时间输出测试。生成混合信号将 2、4 和 8 个模拟通道与 8、16 和 32 个同步数字通道相结合，非常适合调试和验证数字设计。

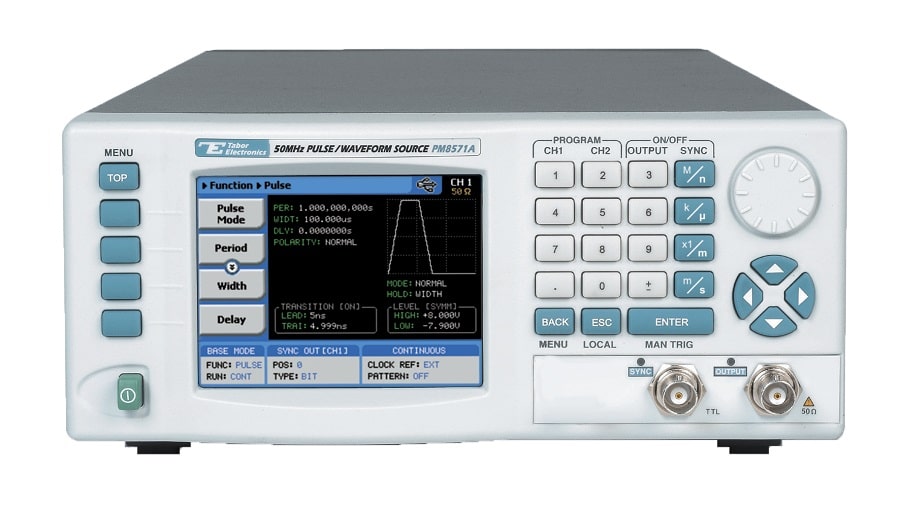

PM8571/2A 50MHz带宽单/双通道脉冲码型发生器Tabor

50MHz单/双通道脉冲/码型发生器用于标准波形的 100MHz 函数发生器300MS/s，16位任意波形/序列发生器10ps 脉冲分辨率，4ns 转换时间32Vpp 接入开路，具有可编程阻抗具有可编程电平的 16 位数字码型发生器AM、FM、FSK、ASK、PSK、PWM 和扫描强大的序列生成器以用户定义的方式链接和循环片段最多可存储 10 个不同的序列表高分辨率 3.8 英寸用户友好型彩色 LCD 显示屏以太网、USB 和 GPIB 接口通过USB/CD/DVD.传输和存储波形“插入式”仿真器，适用于：Fluke 80/1、HP8116、HP8112、HP8160、HP8165、Tabor 8500、Tabor 8550/1

同厂商产品

SDG2000X系列 40/80/120 MHz函数/任意波形发生器|鼎阳科技

等性能双通道，最大输出频率120 MHz1.2 GSa/s采样率，16 bit 垂直分辨率逐点输出，波形长度8~8 Mpts低抖动的方波和脉冲；脉冲波的脉宽、上升/下降时间精细可调

SDG6000X-E系列160/200/350/500MHz函数/任意波形发生器|鼎阳科技

带宽：160 MHz、200 MHz、350 MHz 、500 MHz 等性能双通道2.4 GSa/s采样率，16 bit 垂直分辨率脉冲信号最大频率120 MHz；上升/下降时间可调，最快可达2 ns逐点输出任意波，波形长度2pts~8 Mpts可作为噪声信号发生器

SDG7000A系列350 /500 MHz/1 GHz任意波形发生器|鼎阳科技

带宽：350 MHz 、500 MHz 、1 GHz 5 GSa/s数-模转换器采样率，14-bit垂直分辨率双通道差分/单端模拟输出，16-bit LVDS/LVTTL数字总线输出可输出最高500 MSymbol/s符号率的矢量信号24Vpp模拟输出能力叠加±12 V直流偏置，最大可提供±24 V（48 V）的输出范围

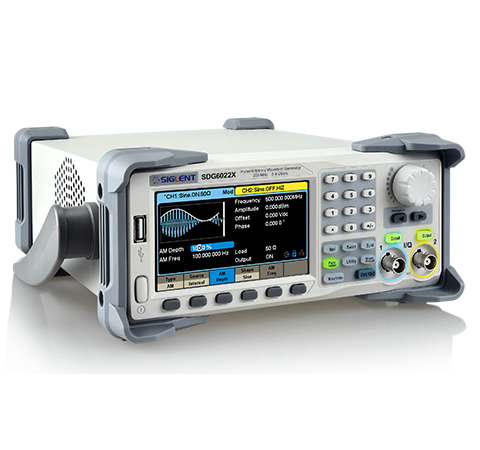

SDG6000X系列350/500 MHz 脉冲/任意波形发生器|鼎阳科技 (在产)

等性能双通道，最大输出频率500 MHz

2.4 GSa/s采样率，16 bit 垂直分辨率

脉冲信号最大频率150 MHz；上升/下降时间可调，最快可达1 ns

逐点输出任意波，波形长度2~20 Mpts

可作为 IQ 信号发生器（选件）

可作为 PRBS 信号发生器

可作为噪声信号发生器

参考价格： SDG6052X: ￥ 56,880；SDG6032X: ￥38,980

厂家：鼎阳科技|深圳市鼎阳科技股份有限公司（收录24个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

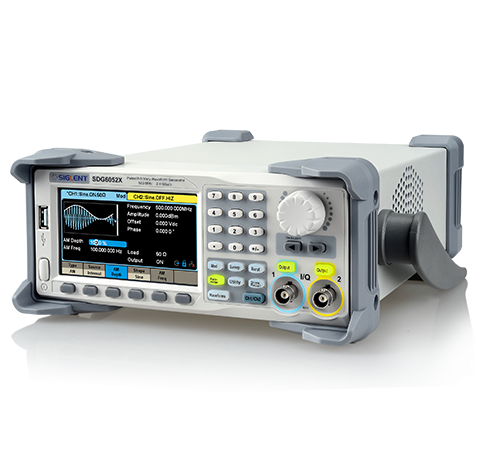

SDG6000X系列350/500 MHz 脉冲/任意波形发生器|鼎阳科技

多合一信号发生器

· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声

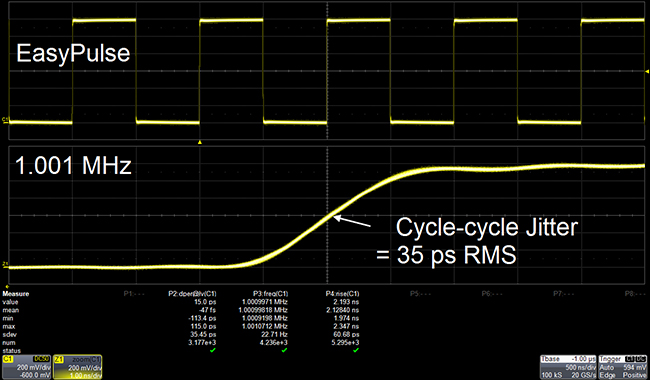

创新的 EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置，最快可达1 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动

TrueArb 波形技术

使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：

· 20 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号

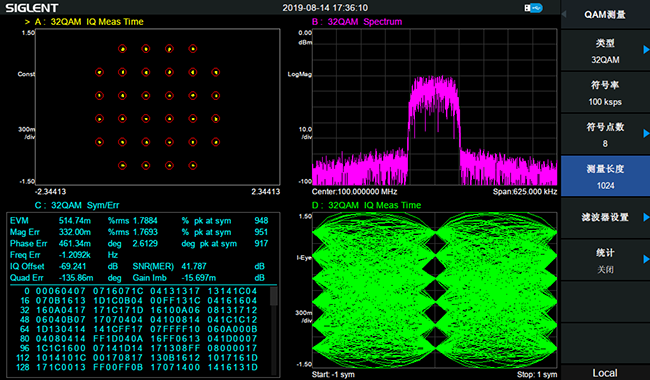

矢量信号源

SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。可以作为基带源，或直接产生正交调制后的中频信号。

· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型

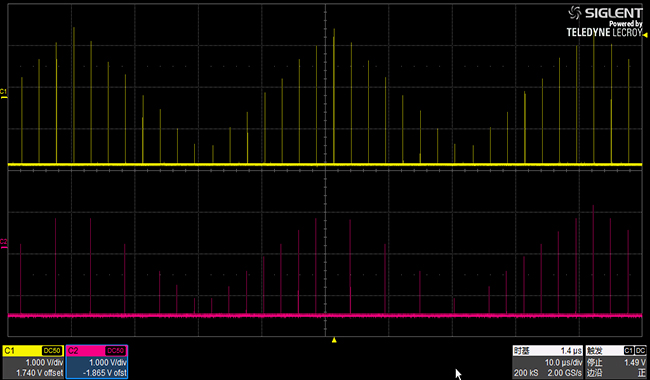

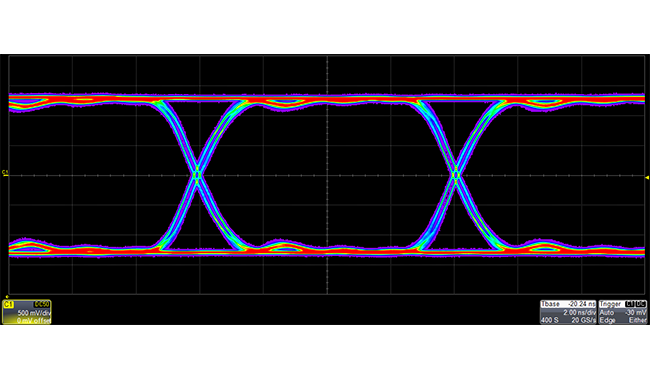

PRBS信号源

· 可提供PRBS3 ~ PRBS32 多种码型输出
· 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调

带宽	350 MHz 、500 MHz
采样率	2.4 GSa/s（2X内插）
通道数	2
任意波长度	2 ~ 20 Mpts
垂直分辨率	16 bit
接口	标准 : U SB Host, USB Device, LAN 选件 : GPIB (USB-GPIB 适配器 )
调制功能	AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM

多种信号发生功能	连续波发生器、脉冲波发生器、函数/任意波形发生器、I/Q信号发生器、噪声发生器、PRBS码型发生器
信号频率	方波：1 μHz~120 MHz 脉冲：1 μHz~150 MHz 任意波：1 μHz~50 MHz
其他功能	Sweep 功能和 Burst 功能谐波输出功能双通道波形合并功能通道间耦合、复制和跟踪功能
显示	4.3 英寸触摸显示屏 , 480 x 272 x RGB

型号

最高输出频率

最高采样率

垂直分辨率

任意波长度

通道数

含税价

SDG6052X

500 MHz

2.4 GSa/s (2X 内插 )

16 bit

2 ~ 20 Mpts

￥ 56,880

SDG6032X

350 MHz

2.4 GSa/s (2X 内插 )

16 bit

2 ~ 20 Mpts

￥38,980
