SDG2000X系列40/80/120 MHz函数/任意波形发生器|鼎阳科技

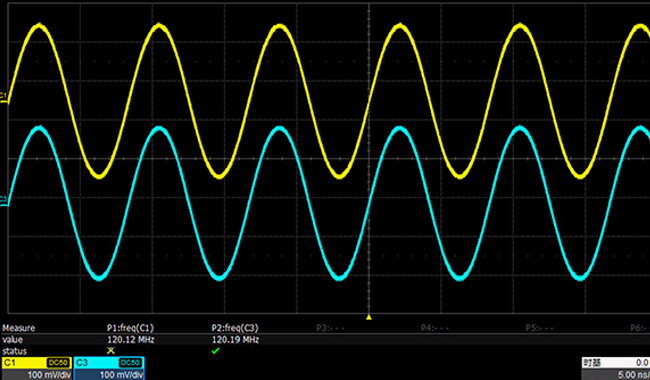

卓越的通道性能

SDG2000X具有等性能双通道，信号保真度高等特点

· 最大频率120 MHz
· 高频下，大幅度输出能力。在20 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高

创新的 EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达25 MHz
· 上升和下降时间分别可设置最快可达8.4 ns
· 脉宽精细可调，最小可达16.3 ns
· 占空比低至0.001%
· 低抖动

TrueArb 波形技术

使用了创新的 TrueArb 技术，可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：

· 8 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号

复杂信号生成能力

SDG2000X具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式。
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持两通道波形的合并输出。可叠加噪声、调制信号、扫频信号、Burst信号以及任意波形
· 谐波功能可以模拟信号的合成过程

规格参数

带宽	40 MHz、80 MHz、120 MHz
采样率	1.2 GSa/s（4X内插）
通道数	2
任意波长度	8 pts ~ 8 Mpts
方波频率	1 μHz ~ 25 MHz
脉冲波频率	1 μHz ~ 25 MHz
垂直分辨率	16 bit

最大输出幅度	±10 V
显示	4.3 英寸触摸显示屏 , 480 x 272 x RGB

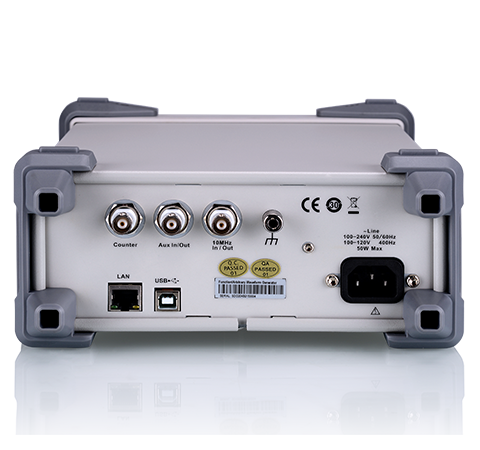

接口	标准 : USB Host, USB Device、LAN 选件 : GPIB (USB-GPIB 适配器 )
调制功能	AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM
内置频率计	是

型号

最高输出频率

最高采样率

垂直分辨率

最大任意波长度

通道数

含税价

SDG2122X

120 MHz

1.2 GSa/s

16 bit

8 pts～8 Mpts

￥7,180

SDG2082X

80 MHz

1.2 GSa/s

16 bit

8 pts～8 Mpts

￥ 5,880

SDG2042X

40 MHz

1.2 GSa/s

16 bit

8 pts～8 Mpts

￥ 4,080
