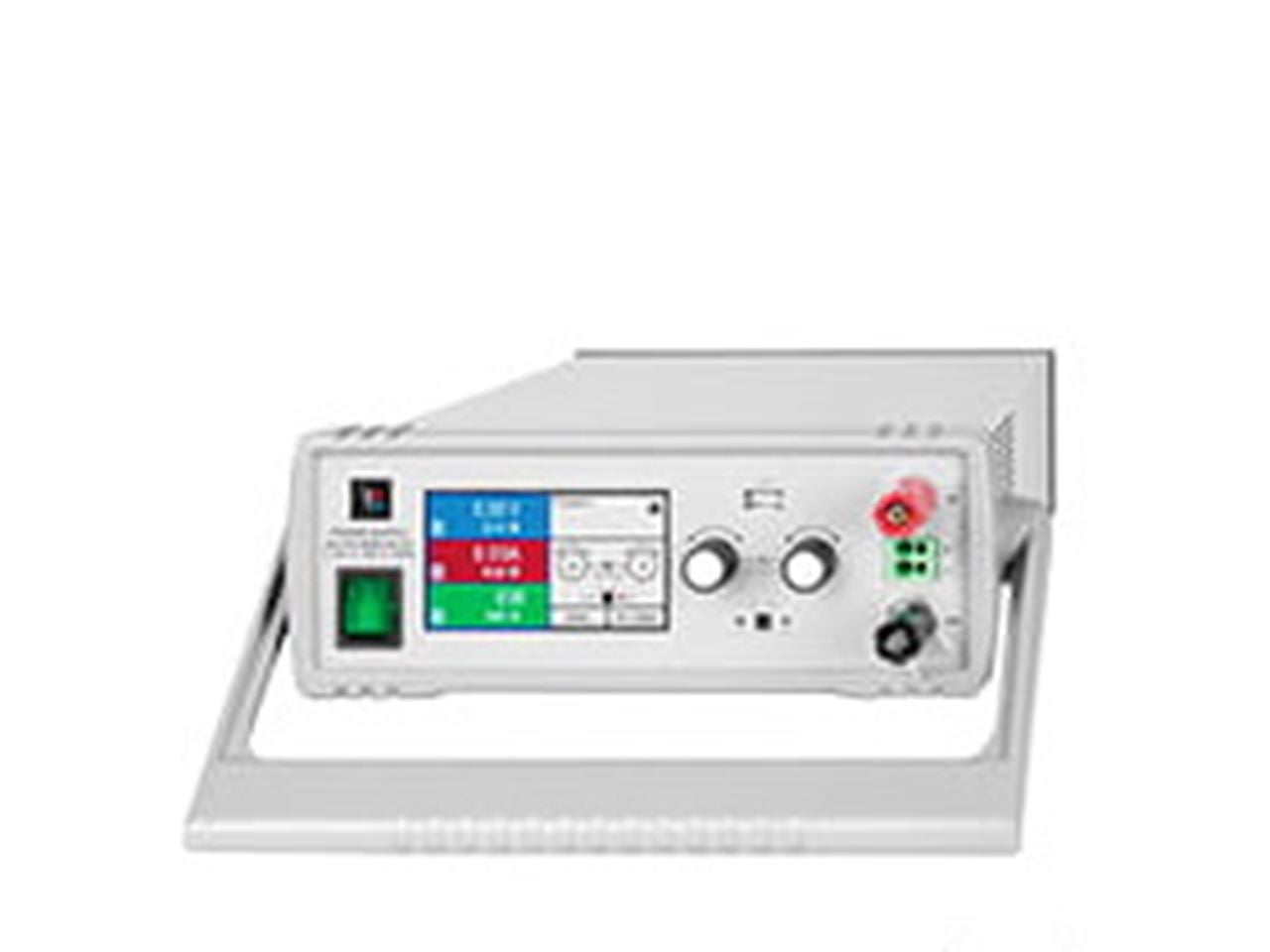

EA系列自动量程台式可编程直流电源采用节省空间的桌面外形设计，功率范围从320W到1500W。所有型号都具有自动量程等高级功能，有些型号还配备内置函数发生器。
在实际条件下测试电池供电的便携式设备，需要一个直流电源可以在各种不同状况下模拟电池性能。2300系列电池模拟电源可模拟电池的输出电阻和输出电压响应。这些电源的双通道版本提供一条通道充当电池并接收电流，用于模拟放电的可充电电池；另一条通道提供电压用于测试设备的充电控制电路。
- «
- 1
- »

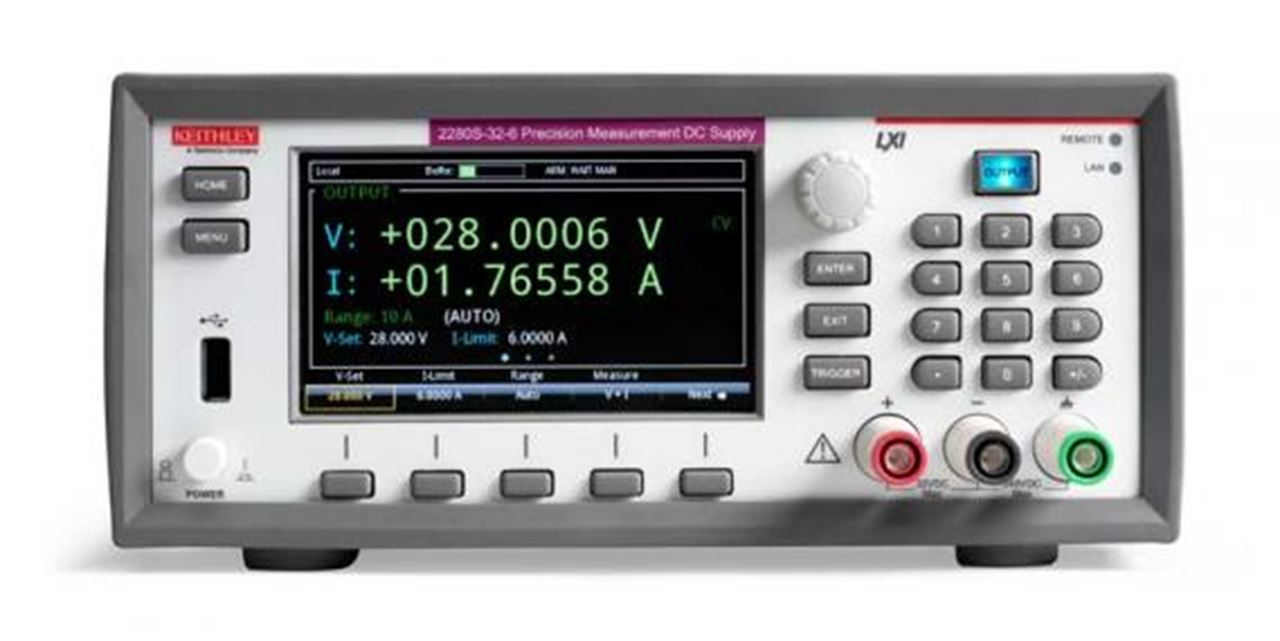

Keithley 2280S 32V至60V 3.2A至6A 系列精密测量直流电源 1通道|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix
Keithley 2280S 系列
Keithley 2280S 系列 是泰克（Tektronix）旗下产品。官方标称输出波纹与噪声 带宽 20Hz-20MHz：< 1mV RMS ／ < 2mV RMS< 5mV 峰-峰 ／ < 7mV 峰-峰。官方技术指标共 4 组、。
产品简介
2280S 系列精密测量直流电源提供高达 192W 的低输出噪声功率和优异的负载电流测量灵敏度。内置绘制功能允许监视漂移等趋势。这些电源提供高达 6½ 的数字分辨率，可放心地检定负载电流的微小变化_Tektronix
2280S 系列电源提供高达 192W 的低输出噪声功率和优异的负载电流测量灵敏度。 内置绘制功能允许监视漂移等趋势。 这些电源提供高达 6½ 的数字分辨率，可放心地检定负载电流的微小变化。 四个负载电流测量范围支持以数字万用表质量精度测量设备的满负载电流、待机模式电流和睡眠模式小电流。
2280S系列高精度测量、低噪声、可编程直流电源不仅仅是清洁的电源，它们还是高精密测量仪器。它们可以输出稳定、低噪声电压，在纳安至安培的宽动态范围内监视负载电流。
这两款电源使用线性稳压，确保输出低噪声和出众的负载电流测量灵敏度。高分辨率彩色薄膜晶体管(TFT)显示屏可以显示各种测量信息。软键按钮和滚轮与TFT显示屏配合使用，可数字多用表（DMM）高质量、低电流测量，具有高分辨率与传统电源不同，2280S系列电源的测量分辨率高达6位半 。电压输出测量分辨率高达100μV。这些电源负载电流测量范围是100nA至安培级。它们具有4个负载电流测量量程(10A, 1A, 100mA, 10mA)，支持对器件全负荷电流、待机模式电流和睡眠模式电流进行测量，具有数字多用表（DMM）的质量精度。高分辨率允许对负载电流的微小变化进行特性分析，还使得单一量程的测量范围非常宽泛，而且无论是低电流值还是高电流值，都具有出众的精度。
快速测量负载变化为了正确监视快速变化和类似脉冲的负载电流，2280S系列电源提供捕获负载变化所需的速度，其时间间隔可以短至140μs。这个能力允许便携式、电池供电设备的设计商和制造商，轻松监视设备在各种运行模式下的负载电流，从而确定其整个功耗。
这种高速测量能力允许对上电负载序列和断电序列的每个状态进行测量。测量读取速度高达2500读数/秒，可以每个启动状态的电流消耗进行特性分析和测试。
关键参数（官方型号对照）
• 2280S-32-6：说明 可编程单通道直流电源 32V，6A，192W；输出口数 1；最大电压 32V；最大电流 6A；连接能力 USB、GPIB、LAN
• 2280S-60-3：说明 可编程单通道直流电源，60V，3.2A，192W；输出口数 1；最大电压 60V；最大电流 3.2A；连接能力 USB、GPIB、LAN
核心参数
• 输出波纹与噪声 带宽 20Hz-20MHz：< 1mV RMS ／ < 2mV RMS< 5mV 峰-峰 ／ < 7mV 峰-峰
• 分辨率：0.1 mV
• 电流：0～6 A ／ 0～3.2 A
• 兼容LAN接口支持远程控制和监视2280S：2280S-32-6 ／ 2280S-60-3
• 准确度：± (0.02% + 2 mV) ／ ± (0.02% + 4 mV)
• 在更快的测量设置时进行额外补偿 5½ (0.1 PLC)：0.21 mV ／ 0.40 mV
• 在更快的测量设置时进行额外补偿 4½ (0.01 PLC)：1.44 mV ／ 2.7 mV
• 在更快的测量设置时进行额外补偿 3½ (0.002 PLC)：7.60 mV ／ 14.25 mV
功能与特点
• 对100nA～6A范围负载电流进行 监控，精度高
• 对电压和电流进行测量，具有6位半 分辨率
• 捕获动态负载电流，最短140μs
• 0.25V (绝对最小值) +5.25V (绝对最大值) 最大电源电流: +2.0mA@ >2.7V (每引脚)
• 它们还是高精密测量仪器。它们可以
• 输出稳定、低噪声电压，在纳安至安
• 这两款电源使用线性稳压，确保
• 输出低噪声和出众的负载电流测量灵
• 敏度。高分辨率彩色薄膜晶体管(TFT)
• 显示屏可以显示各种测量信息。软键
产品型号
• 官方型号：2280S-32-6、2280S-60-3、2280S
资源下载
详细指标请见 2280S 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
Keithley 2280S 系列 详细指标
Keithley 2280S 系列 是泰克（Tektronix）旗下产品。官方标称输出波纹与噪声 带宽 20Hz-20MHz：< 1mV RMS ／ < 2mV RMS< 5mV 峰-峰 ／ < 7mV 峰-峰。官方技术指标共 4 组、。
主要参数（官方型号对照）
• 2280S-32-6：说明 可编程单通道直流电源 32V，6A，192W；输出口数 1；最大电压 32V；最大电流 6A；连接能力 USB、GPIB、LAN
• 2280S-60-3：说明 可编程单通道直流电源，60V，3.2A，192W；输出口数 1；最大电压 60V；最大电流 3.2A；连接能力 USB、GPIB、LAN
以下为 Keithley 2280S 系列 的官方技术参数，共 4 个参数组、67 项。
参数名以行业通用中文术语为主（其中 19 项保留官方规格书原文），数值与单位保留官方规格书原样。
性能指标
• 兼容LAN接口支持远程控制和监视2280S：2280S-32-6 ／ 2280S-60-3
• 电流：0～6 A ／ 0～3.2 A
球的另一端
• 美国国家仪器公司LabVIEW™驱动程序、：准确度 ／ ± ／ (0. ／ 02% ／ + ／ 3 ／ mV ／ ) ／ ± (0.02% + 6 mV)
• 准确度：± (0.02% + 2 mV) ／ ± (0.02% + 4 mV)
• 分辨率：0.1 mV
• 在更快的测量设置时进行额外补偿 5½ (0.1 PLC)：0.21 mV ／ 0.40 mV
• 在更快的测量设置时进行额外补偿 4½ (0.01 PLC)：1.44 mV ／ 2.7 mV
• 在更快的测量设置时进行额外补偿 3½ (0.002 PLC)：7.60 mV ／ 14.25 mV
• 负载：±(0.01% + 2 mV)
• 线路：±(0.01% + 1 mV)
• 输出波纹与噪声 带宽 20Hz-20MHz：< 1mV RMS ／ < 2mV RMS< 5mV 峰-峰 ／ < 7mV 峰-峰
电流
• 满刻度安培：6.1 A ／ 3.3 A
• 准确度：±(0.05% + 5 mA)
• 分辨率：0.1 mA
• 测量4 (120%：过量程，10A除外)
• 量程：分辨率 ／ 2280S-32-6 ／ 2280S-60-3
• 2280S 系列：高精度测量、低噪声、
• 提供附件 2280S-32-6-EW：原厂质保延长至1年（共4年） ／ 在更快的测量设置时进行额外补偿
• 提供附件 2280S：32-6-5Y ／ EW ／ 在3年原厂质保基础上，再延长 ／ 测量分辨率
• 提供附件 2年（共5年）：与(NPLC) ／ 量程 ／ 2280S-32-6 ／ 2280S-60-3
• 提供附件 10 mA：5.0 ／ µA
• 提供附件 C/2280S：32-6-3Y ／ STD购买3年内3次校准 ／ 5½ (0.1 PLC) ／ 100 mA ／ 20 ／ µA
• 3年内3次校准(按照：10 ／ A ／ 2.0 ／ mA
• 购买：10 mA ／ 20 ／ µA
• ANSI-Z540-1标准)：4½ (0.01 PLC) ／ 100 mA ／ 40 ／ µA
• 购买3年内3次校准(ISO：10 ／ A ／ mA
• 17025认证)：10 mA ／ 30 ／ µA
• 购买5年内5次校准：1 ／ A ／ 3.25 ／ mA
• 购买5年内5次校准(按照 ANSI-Z540-1标准)：电流脉冲测量5
• 购买5年内5次校准(ISO：最小脉宽(1A与10A量程) ／ 6 ／ 140 µs
• 17025认证)：捕获两个连续脉冲的最短时间 ／ 0.5 ms
• 再延长2年（共5年）：负载 ／ ±(0.01% + 0.25 mA)
• 3年内3次校准(按照：2280S-32-6 ／ 2280S-60-3
• ANSI-Z540-1标准)：带宽 20Hz-20MHz ／ < 3mA RMS
• 3年内3次校准(ISO 17025认证)：最大连续吸收电流均值
• 5年内5次校准：不可编程 ／ 0.45 A ±15%
• 5年内5次校准(按照 ANSI-Z540-1标准)：系统测量速度
• 5年内5次校准(ISO 17025认证)：设置 ／ 电压电流同时 ／ ( V+I ) ／ 电流或电压(I或V)
• 测量分辨率：自动调零
• 条件 (读数/s)：与(NPLC) ／ 开启 ／ 关闭
• 外部测量速度：6½ (5 PLC) ／ 2.0 (1.5) ／ 9 ／ 5.4 (4.5) ／ 2.5 (2.3) ／ 9.0 (8.5)
• （通过PC端发送Read：？ ／ 6½ (1 PLC) ／ 9.0 (8.0) ／ 20 (18) ／ 11.5 (9.5) ／ 30.0 (28)
• 命令的最大采集速度）：5½ (0.1 PLC) ／ 48 (38) ／ 50 (48) ／ 50.0 (48.0) ／ 95.0 (85.0)
• 获取的最大数据量）：3½ (0.002 PLC) 8 ／ 845 (833) ／ 2668 (2650)
输出关闭/开启(从总线指令检测到电压开始下降): 5ms (典型值)
• 反向引线驱动: < 1.5m 2280S 系列：高精度测量、低噪声、
• 保护：注
• 过压保护 (OVP)：2280S-32-6 ／ 2280S-60-31. ／ 该指标基于使用程控检测连接。对于2线连接，增加0.5mV/A
• 设置准确度：±(0.25% + 0.25 V) ／ ±(0.25% + 0.5 V)补充(前部端口)。
• 分辨率：125 mV ／ 250 mV3. ／ 对于2280S-32-5 ／ 电源而言，在3A最大电流时，100V/s至
• 响应时间：<1.5 ms ／ <1.5 ms1000V/s斜率限于5V变化；对于2280S-60-3 ／ 电源而言，在
• 过流保护 (OCP)：2280S-32-6 ／ 2280S-60-34. ／ 6位半分辨率、1 PLC读取速度、滤波器开启、自动调零开启。
• 设置准确度：±(0.25% + 0.10 A) ／ ±(0.25% + 0.10 A)5. ／ 设置: 自动调零关闭, 0.002 PLC, Arm Source: 外部,
• 分辨率：25 mA ／ 12.5 mA触发源: 即刻。
• 响应时间：<1.5 ms ／ <1.5 ms6. ／ 时间包括触发检测、测量起始的延迟加抖动，以及测量积分
• 过温保护 (OTP)：2280S-32-6 ／ 2280S-60-37. ／ 设置: 自动调零关闭，输出开启，输出延迟关闭，
• 输出关闭温度：>93°C （典型值） ／ >93°C （典型值）固定源: 电压。
• 响应时间：<1.5 ms （典型值） ／ >93°C （典型值）固定源: 电压, Arm或测量计数1000 ／ 。
• 公共指标 共模电流: < 6μA 峰-峰值：实时时钟: 电容充电，在23°C和≤50%RH ／ 环境下
• 清单模式: 最多存储清单数量: 9个：+5.25V (绝对最大值)
• 每个清单点数: 2 - 99：最大电源电流: +2.0mA@ >2.7V (每引脚)
• 清单存储位置: 内存或优盘：最大吸收电流: -50mA @ 0.7V ／ (每引脚，固态熔丝保护)
• 数学和滤波函数：5V电源，限于0.5A @>4V (固态熔丝保护)
• 内存缓冲：安全性:
• CV/CC模式、时间戳、NVRAM：加拿大认证: CAN/CSA C22.2 No. 61010-1 3rd ed 2012.
• 显示模式：ed 2010年。
• 通信：海拔: 2000 ／ 米以内。
• 输入连接：(8.42 × 3.48 × 15.1 in.).
型号与选件
• 官方型号：2280S-32-6、2280S-60-3、2280S
指标整理自官方文件：2280SDataSheet_cn-print.pdf
