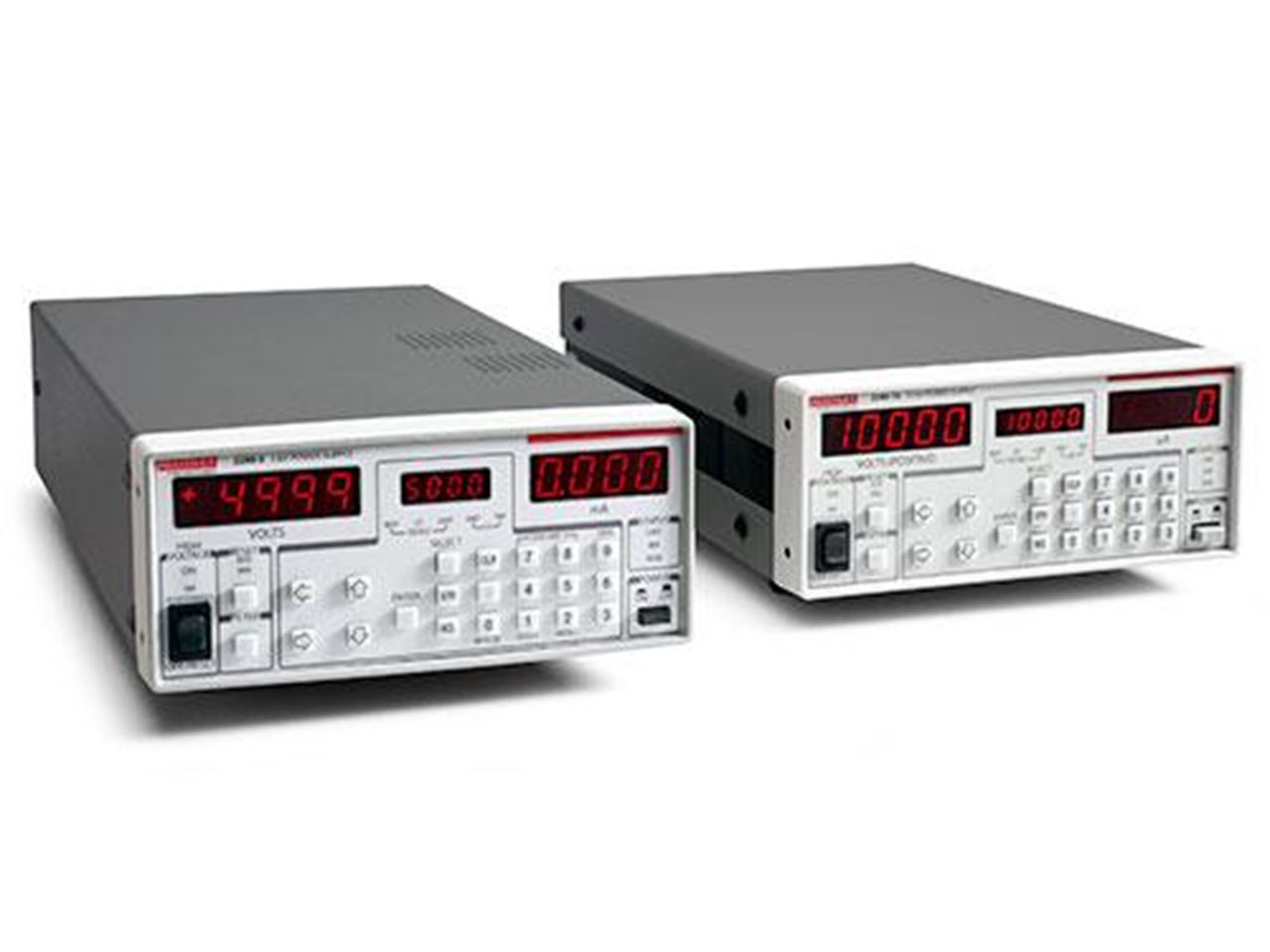

2290系列高压电源非常适合高压设备和材料测试，以及高能物理试验。为高达5000V的电压输出选择2290-5型号电源，为高达10,000V的电压输出选择2290-10型号电源。这些电源测量1V分辨率的输出电压和1μA分辨率的输出电流。
2280S系列精密测量直流电源提供高达192W的低输出噪声功率和优异的负载电流测量灵敏度。内置绘制功能允许监视漂移等趋势。这些电源提供高达6½的数字分辨率，可放心地检定负载电流的微小变化_Tektronix
- «
- 1
- »
Keithley 2281S 20V 6A 系列电池模拟器 1通道|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix
吉时利Keithley 2281S系列电池模拟器
吉时利 Keithley 2281S 系列电池模拟器 是泰克（Tektronix）旗下产品。官方标称带宽：20Hz-20MHz：<1mVRMS，<6mVp-p。 ／ 10 mA ／ 20mA。官方技术指标共 1 组、37 项，详见「详细。
产品简介
使用吉时利 2281S 系列电池模拟器获得准确的结果。利用 5 种内置电池型号为产品供电，并模拟电池在其放电周期内的响应。

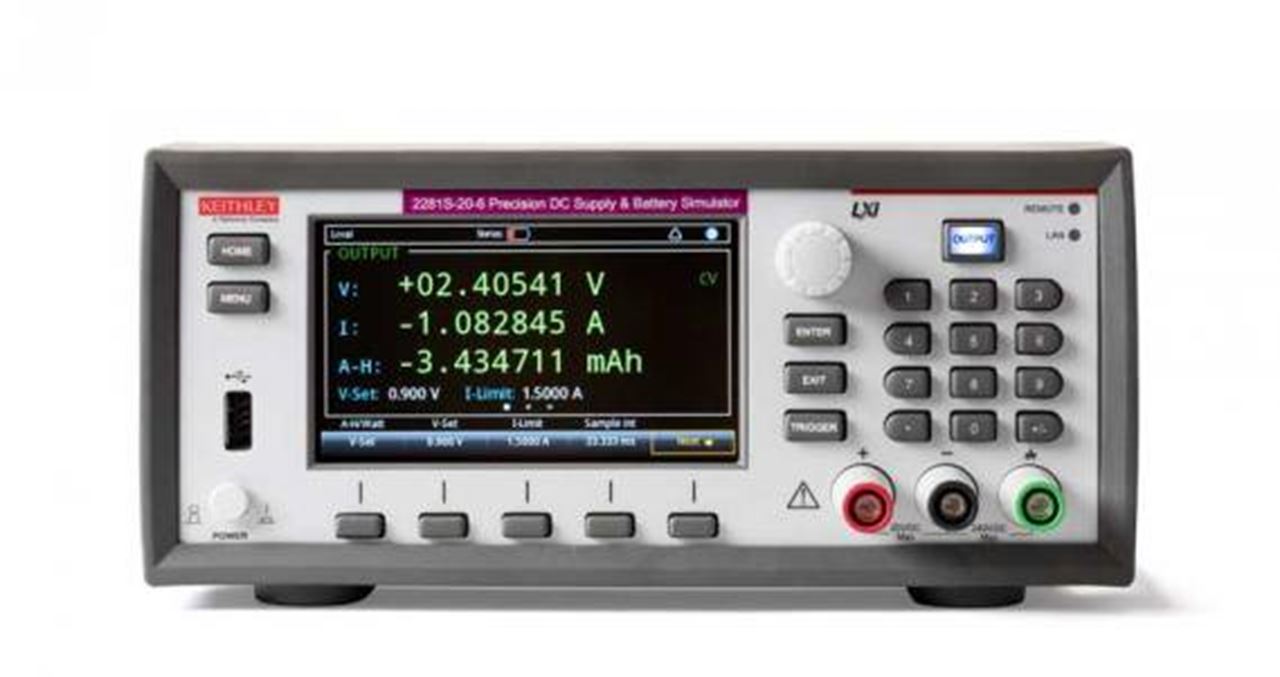

带TFT LCD 显示屏的2281S-20-6动态电池模拟器及精密直流电源使用一个模型来模拟电池在放电周期内的响应。模型根据电池所供电产品内的平均电流生成，所以您可以估算电池续航能力并分析电池运行期间的产品性能。它有5种内置的电池模型可供使用。
使用2281S-20-6内的一个模型为您的产品供电，来确定产品的运行时间。
在任何荷电状态下，比如接近完全放电状态，对电池模拟器进行编程，来了解低电量条件下的产品运行状况和电池的关断电压。
查看电池模型的关键参数，包括开路电压、内阻、剩余电量和荷电状态。
加载2281S-20-6内的多种电池型号，并用每种型号为产品供电，从而评估哪种电池最适合您产品。
关键参数（官方型号对照）
• 2281S-20-6：输出口数 1；最大电压 20 V；最大电流 6 A
核心参数
• 技术数据：23℃ ／ ±5℃，仪器预热一小时后。
• 直流额定输出：电流
• 测量：2 (0.5V ／ 过量程 ／ ) ／ 10 mA ／ 10 nA ／ ±(0.04% + 10mA)
• 更快的测量设置时额外的偏置：10 A ／ 10mA ／ ±(0.05% + 250mA)
• 调节：10 mA ／ 5.0mA
• 输出纹波和噪声：10 A ／ 2.0 mA
• 系统测量速度：保护
• 设置：并发 ／ ( V+I ) 过压保护 ／ (OVP)
功能与特点
• 101点模型包含开路电压和内部电阻，以呈现荷电状态函数
• 根据产品所消耗的平均电流决定使用模型
• 它有5种内置的电池模型可供使用
• 编程电池开路电压 (VOC)，且所有其他型号参数将根据开路电压设置调整
• 或者编程荷电状态 (SOC)，且所有型号参数将根据荷电状态设置调整
• 右侧电池图标显示开路电压、测量端电压和负载电流
• 左侧电池图标显示荷电状态、剩余安时容量和内阻
• 2281S-20-6内最多加载14个电池型号
• 电池电压最大可达20V
• 内阻最高可达100Ω

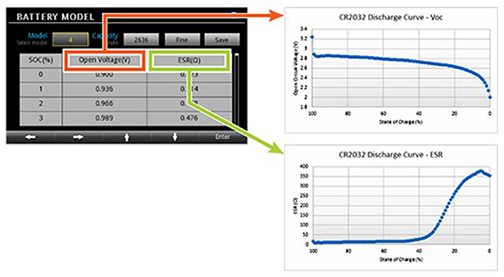

估算产品电池的续航能力

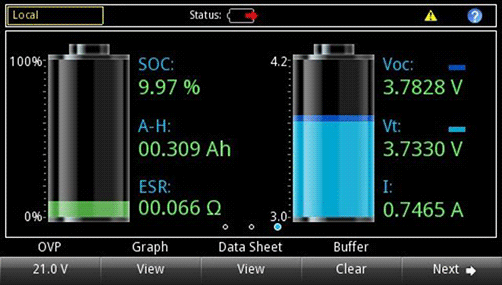

在任何电池放电状态下进行快速、可重复的测试

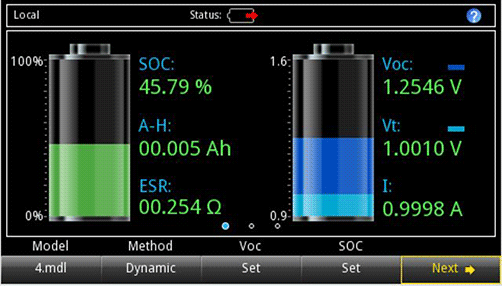

独特的图形用户界面可持续显示电池状态

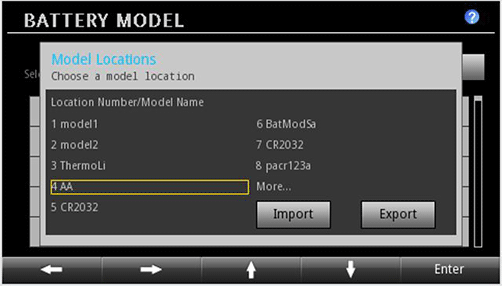

评估多种电池的性能

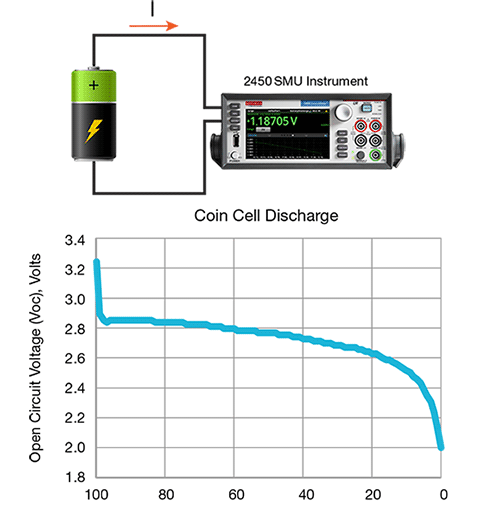

根据产品的电流消耗创建电池模型

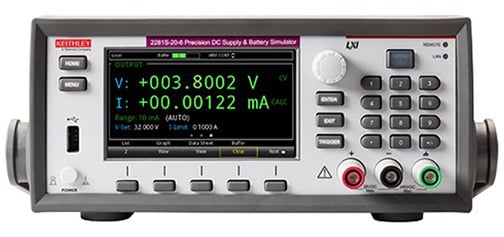

将电池模拟器用作精密电源

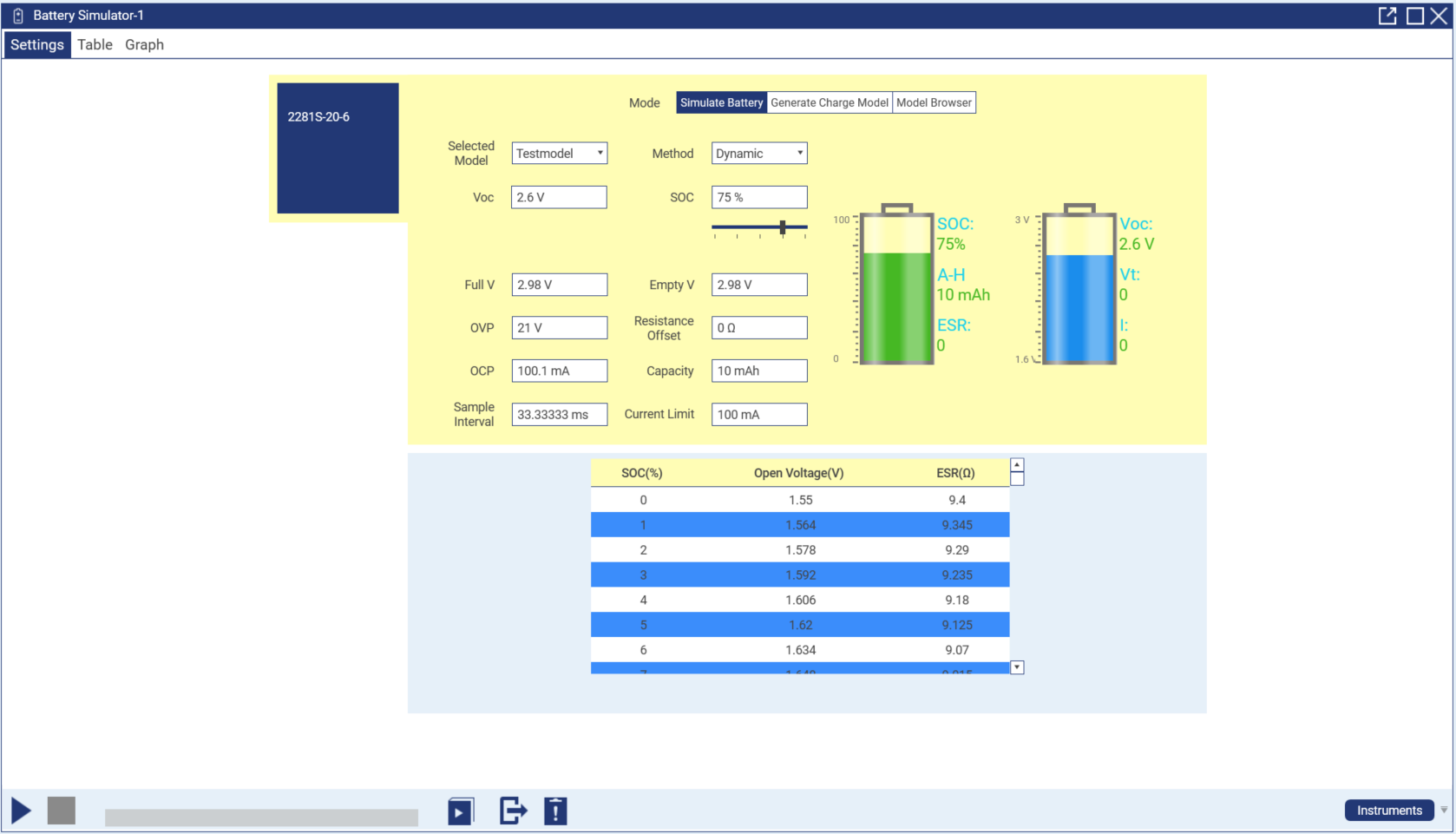

Kickstart电池模拟器应用程序
产品型号
• 官方型号：2281S-20-6、2281S
资源下载
详细指标请见 2281S 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
吉时利Keithley 2281S系列电池模拟器 详细指标
吉时利 Keithley 2281S 系列电池模拟器 是泰克（Tektronix）旗下产品。官方标称带宽：20Hz-20MHz：<1mVRMS，<6mVp-p。 ／ 10 mA ／ 20mA。官方技术指标共 1 组、37 项，详见「详细。
主要参数（官方型号对照）
• 2281S-20-6：输出口数 1；最大电压 20 V；最大电流 6 A
以下为 吉时利Keithley 2281S系列电池模拟器 的官方技术参数，共 1 个参数组、37 项。
参数名已按行业通用中文术语对应，数值与单位保留官方规格书原样。
官方技术参数
• 技术数据：23℃ ／ ±5℃，仪器预热一小时后。
• 直流额定输出：电流
• 电压 1：分辨率：0.1mA。
• 测量：2 (0.5V ／ 过量程 ／ ) ／ 10 mA ／ 10 nA ／ ±(0.04% + 10mA)
• 更快的测量设置时额外的偏置：10 A ／ 10mA ／ ±(0.05% + 250mA)
• 调节：10 mA ／ 5.0mA
• 输出纹波和噪声：10 A ／ 2.0 mA
• 带宽：20Hz-20MHz：<1mVRMS，<6mVp-p。 ／ 10 mA ／ 20mA
• 负载瞬态恢复时间：电阻性负载从：50% ／ 负载变为 ／ 100% ／ 负载或从 ／ 负载 ／ 1 A ／ 500mA
• 变为：50% ／ 负载：<50ms ／ 恢复到 ／ V-set ／ 的 ／ 15mV ／ 以内。 ／ 10 A ／ 10 mA
• 每条引线最大电压下跌：( ／ 保持指定电压精度 ／ )：1V。 ／ 1 A ／ 20 mA
• 最大：SENSE HI ／ 和 ／ SENSE LO ／ 引线电阻 ／ ( ／ 保持指定电压精度 ／ )：2W。 ／ 10 A ／ 75 mA
• 最小脉宽：(10mA ／ 和 ／ 100mA ／ 范围 ／ ) 6：2ms。
• 不可编程：1.02A ± 0.1A (：典型值 ／ )。
• 系统测量速度：保护
• 设置：并发 ／ ( V+I ) 过压保护 ／ (OVP)
• 测量分辨率和：自动清零开 ／ 60 ／ 自动清零关 ／ 设置精度：±(0.25% + 0.25V)。
• 温度过高保护：(OTP)
• 输出关闭温度：>93°：C ( ／ 典型值 ／ )。
• 其他定时数据：响应时间：<1.5 ms ( ／ 典型值 ／ )8。
• 功能变化：( ／ 从检测总线命令变为完成功能变化 ／ )：10ms ( ／ 典型值 ／ )。 ／ 3. 100V/s ~ 1000V/s ／ 转换速率限于 ／ 2281S-20-6 ／ 电源最大 ／ 3A ／ 时变化 ／ 5V。
• 输出关闭：/ ／ 打开 ／ ( ／ 从检测到总线命令到电压开始下降 ／ )：5ms ( ／ 典型值 ／ )。 ／ 4. 6 ／ 位半分辨率，1 PLC ／ 读取速率，滤波器开，自动清零开。
• 型号：2280-001：后面板安装连接器和保护罩 ／ ( ／ 左面是组装好的图，右面单
• 独显示了连接器及顶部和底部保护罩：)
• 共模电流：< 6mA：峰峰值 ／ ( ／ 典型值 ／ )。 ／ 输入连接：
• 温度系数：对：0°~18℃和 ／ 28°~40℃，在超出 ／ 23℃ ／ ±5℃范围时 ／ 后面：(4 ／ 线传感 ／ )。6 ／ 针拆卸螺钉端子，安全护罩盖，可拔出本
• 在所有精度指标中增加下述指标：(0.15 × 指标：)/℃。 ／ 地传感跳线。
• 列表存储位置：内存或：U ／ 盘。 ／ 3.7V ( ／ 最小逻辑值高 ／ )。
• 数学和滤波功能：0.25V ( ／ 绝对最小值 ／ )。
• 内存缓冲器：触发输入最小脉冲≥ ／ 4ms，逻辑值低脉冲。
• 显示器：4.3：英寸前面板彩色显示器，分辨率：480 ／ 像素 ／ ×272 ／ 像素。 ／ 美国 ／ NRTL ／ 列表：UL61010-1 3rd ed 2012。
• 显示模式：加拿大认证：CAN/CSA C22.2 No. 61010-1 3rd ed 2012。
• 存储的数据表：时间：/ ／ 日期，电压，电流。 ／ 工作环境：0°~40° ／ C，35℃及以下时≤ ／ 80% ／ 相对湿度，无冷凝。
• 通信：兼容 ／ LXI ／ 网络浏览器的 ／ 操 ／ 作 ／ 系 ／ 统 ／ 和 ／ 软 ／ 件： ／ 兼 ／ 容 ／ Windows ／ 2000、
• 毛重：13.29：公斤 ／ (29.3 ／ 磅 ／ )。
• 净重：10.85：公斤 ／ (23.9 ／ 磅 ／ )。
• 保修：3：年。
型号与选件
• 官方型号：2281S-20-6、2281S
指标整理自官方文件：2281SDatasheet1KC-60206-0-CN.pdf
