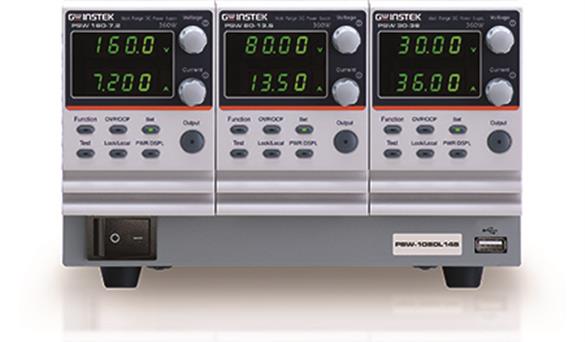

PSW--M 直流电源 是固纬电子（GW Instek）的直流电源。PSW-多通道系列是一款双通道或三通道宽范围输出的可编程开关直流电源。最大输出功率可达1080W。额定功率为720W的两通道型号有6种，额定功率为1080W的三通道型号有6种。低压机种的额定电压为30V、40V、80V、160V。高压机种的额定电压为250V和800V。 PSW-多通道系列的CV/CC优先级选择是保护DUT的一个非常有用的功能。当电源输出开启时，传统电源通常在CV模式下工作。核心配置：高级Web服务器 执行SCPI指令;通过服务器进行Web控制;数据记录;编辑序列；标配接口 LAN、USB、外部模拟远程控制终端。

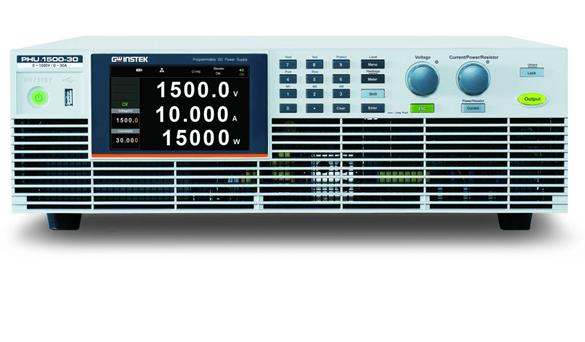

PHU 直流电源 是固纬电子（GW Instek）的直流电源。PHU-系列是一款单通道可编程直流电源，具有多量程输出功能，可提供广泛的电压和电流组合，具有更高的灵活性。电路设计采用SiC碳化硅元件，实现高功率密度特性，3U高度最大输出15kW。 PHU的电压和电流范围广，加上其高功率特性，可以覆盖光伏系统、电动汽车、汽车电子等更广泛的测试应用。PHU大功率直流电源的推出增强了固纬直流电源产品线的完整性，并为客户提供更全面、更集成的解决方案。核心配置：电压输出 80V/ 200V/ 500V/ 750V/ 1000V /1500V；功率输出 5KW/ 10KW/15KW；最大电流输出 510A;3U高度和19”机架安装尺寸。
同厂商产品
EA-BT20000系列电池测试仪系列是完全双向的电源，可以完全控制电池、电池组或电池模块的充放电。

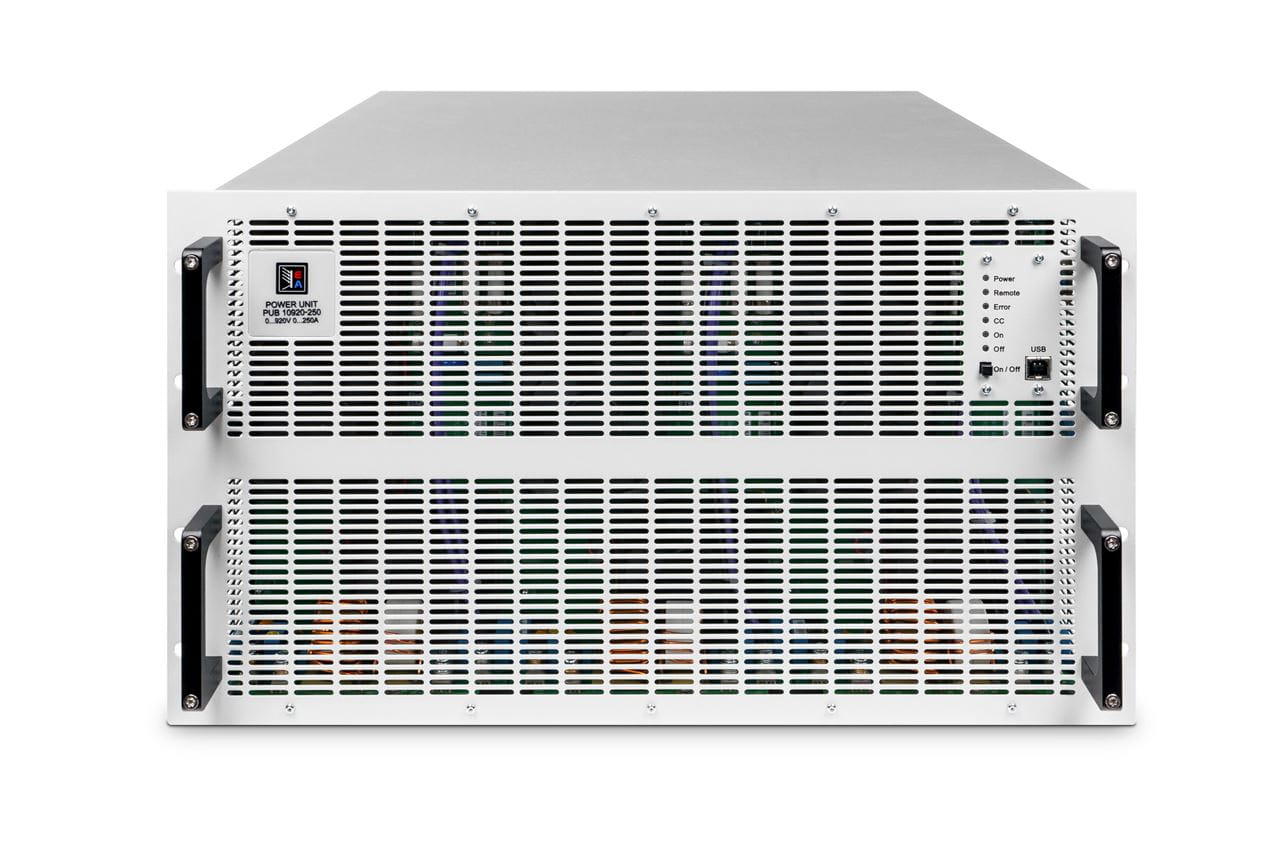

EA-10000工业系列在功率密度方面树立了新的标杆，它采用流线型无显示屏设计，可在单机架内实现高达300kW的功率输出。提供各种可编程直流电源、双向单元和回馈式负载，确保高安全性、高于96%的能量回收和统一的固件，进而实现无缝集成和高效的多单元系统开发。

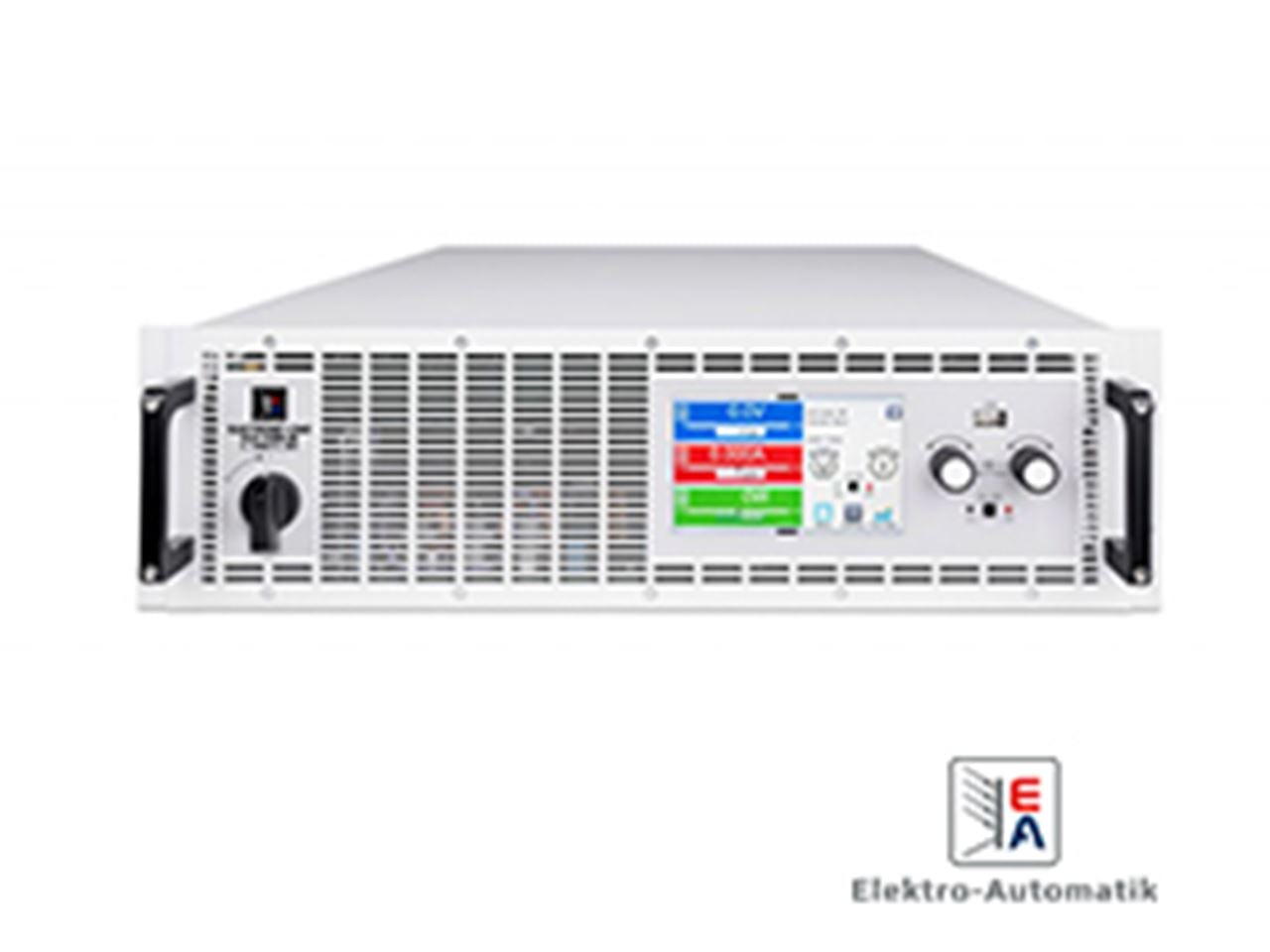

EA20000系列和10000系列双向直流电源可实现多种功能和效率提升。双向回馈式电源更具成本效益且更环保，因为它们能回收能量并以96%以上的效率回馈给电网，从而降低热量、噪音和HVAC成本。真正的自动量程功能可在更广的电压和电流范围内提供最大功率。
- «
- 1
- »

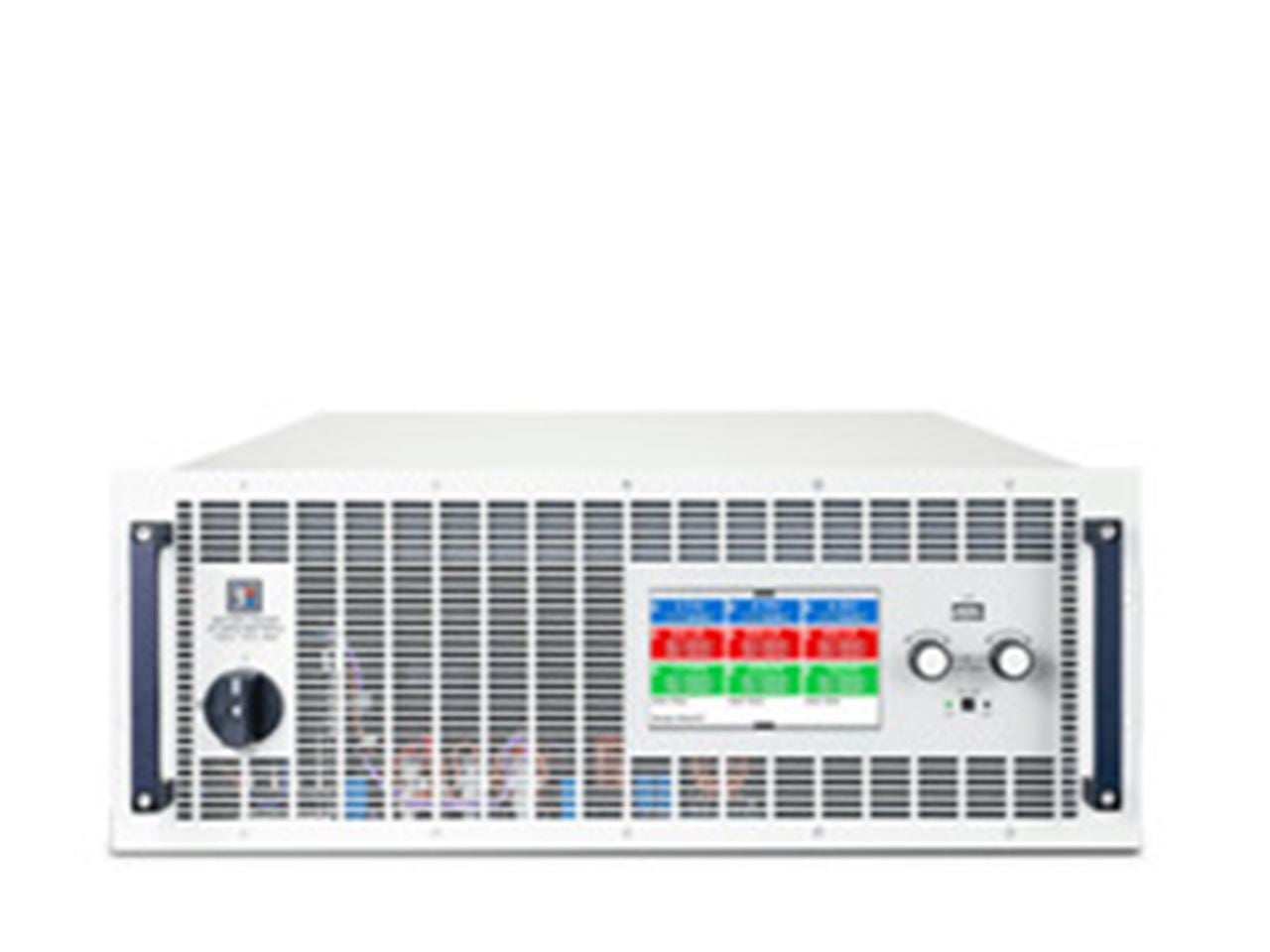

EA 0V至920V 0A至840A 高功率直流电源机架 0kW至180kW 1/2/18通道|泰克/Tektronix (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
泰克 · Tektronix
EA 高功率直流电源机架
EA 高功率直流电源机架 是泰克（Tektronix）旗下产品。官方技术指标共 3 组、52 项，详见「详细指标」。
产品简介
探索 EA 专为满足严苛应用需求而打造的高功率直流机架，这些机架兼具高效性、灵活性和可靠性。
将 3U、4U 和 6U 设备配置到 42U、38U、24U 和 15U 机架中。将 EA-10000 和 EA-10000 工业系列双向电源、可编程电源或回馈式负载组合在一起。通过并联设备可提高系统性能。在 42U 机架中安装 5 台 60 kW 的设备，可获得 300 kW 的功率；要达到 3.84 MW 的最大功率，最多可在 13 个机架中连接 64 台设备。
●● 设置和监测输出电压，0.03% 基本准确度和 1●mV 分辨率●● 监测负载电流，0.1% 基本准确度和 1●mA 分辨率●● 低噪声线性稳压，<1●mV●rms 纹波和噪声●● 多条通道串联， 输出最高 60●V 电压 ； 两条或三条通道并联，输出最高 15●A 电流 (2230G-30-6)●● 同时显示三条通道的电压和电流输出，立即观测每种输出状态●● USB、GPIB 和 RS-232 接口和后面板连接，方便地进行自动测试
●● 高功率模拟 ICs●● 汽车电路●● 电信设施电路●● LED 驱动器电路
Series●2230G 高功率电源的每条输出通道都与其他通道独立，电气上与其他通道隔开。因此，这些电源可以为光隔离或变压器相互隔开、拥有不同基准点的电路供电。 隔离通道不需要第二台电源，就可以为其中一条隔离电路供电。
此外，可以独立控制每条通道，因此可以随时打开和关闭这些通道。这些电源可以为拥有多种电压的电路顺序供电，比如一条数字电路有一块 1.2 ● V 微处理器和 FPGA、一个 1.8● V 内存和多条 3.3●V 数字 I/O 线路，可以先安全地提供较低电压，然后再提供较高电压。
关键参数（官方型号对照）
• EA-BCTS 20010-600-18：Test System Battery Cell；功率 0–6 kW；电压 0–10 V；电流 0–600 A per channel；通道 18 Channels；产品技术资料 查看产品技术资料；列8 Get a quote
• EA-BMTS 20200-840-2：Test System Battery Module；功率 0–60 kW；电压 0–200 V；电流 0–840 A per channel；通道 2 Channels；产品技术资料 查看产品技术资料；列8 Get a quote
• EA-BPTS 20920-720：Test System Battery Pack；功率 0–180 kW；电压 0–920 V；电流 0–720 A per channel；通道 1 Channel；产品技术资料 查看产品技术资料；列8 Get a quote
• EA-FCTS 20920-720：Test System Fuel Cell；功率 0–180 kW；电压 0–920 V；电流 0–720 A per channel；通道 1 Channel；产品技术资料 查看产品技术资料；列8 Get a quote
核心参数
• 分辨率：0.1●s
• 电压：0●V●~●30●V ／ 0●V●~●5●V ／ 0●V●~●60●V
• 电流：0●A●~●3●A ／ 0●A●~●6●A
• 最大功率：195●W ／ 375●W
• 额定：DC ／ 输出
• 电压极限：30.1●V ／ 5.1●V ／ 60.1●V
• 电压●：≤ ／ 0.01%●+●3●mV
• 电压●(VRMS)：1●mV ／ RMS
功能与特点
• ● 一种 195●W 型号、两种 375●W 型号可供选择
• ● 195●W 型号有两条 30●V,●3●A 通道和一条 5●V,●3●A 通道
• ● 375●W 型号有两条 30● V,●6●A 通道或两条 60● V,●3●A 通道和 一条 5●V,●3●A 通道
• ● 所有通道都独立控制并隔开，为各种测试设置供电
• ● 所有通道都有远程传感功能，可以为负载准确提供编程电
• ● 设置和监测输出电压，0.03% 基本准确度和 1●mV 分辨率
• ● 监测负载电流，0.1% 基本准确度和 1●mA 分辨率
• ● 低噪声线性稳压，<1●mV●rms 纹波和噪声
• ● 多条通道串联， 输出最高 60●V 电压 ； 两条或三条通道并联， 输出最高 15●A 电流 (2230G-30-6)
• ● 同时显示三条通道的电压和电流输出，立即观测每种输出 状态
产品型号
• 官方型号：EA-BCTS 20010-600-18、EA-BMTS 20200-840-2、EA-BPTS 20920-720、EA-FCTS 20920-720、EA-HIGH-POWER-DC-RACKS、2230G-30-3、2230G-30-6、2230G-60-3
资源下载
详细指标请见 EA-HIGH-POWER-DC-RACKS 详细指标页。
泰克 Tektronix · onetest 仪器资源库
泰克 · Tektronix
EA 高功率直流电源机架 详细指标
EA 高功率直流电源机架 是泰克（Tektronix）旗下产品。官方技术指标共 3 组、52 项，详见「详细指标」。
主要参数（官方型号对照）
• EA-BCTS 20010-600-18：Test System Battery Cell；功率 0–6 kW；电压 0–10 V；电流 0–600 A per channel；通道 18 Channels；产品技术资料 查看产品技术资料；列8 Get a quote
• EA-BMTS 20200-840-2：Test System Battery Module；功率 0–60 kW；电压 0–200 V；电流 0–840 A per channel；通道 2 Channels；产品技术资料 查看产品技术资料；列8 Get a quote
• EA-BPTS 20920-720：Test System Battery Pack；功率 0–180 kW；电压 0–920 V；电流 0–720 A per channel；通道 1 Channel；产品技术资料 查看产品技术资料；列8 Get a quote
• EA-FCTS 20920-720：Test System Fuel Cell；功率 0–180 kW；电压 0–920 V；电流 0–720 A per channel；通道 1 Channel；产品技术资料 查看产品技术资料；列8 Get a quote
以下为 EA 高功率直流电源机架 的官方技术参数，共 3 个参数组、52 项。
参数名以行业通用中文术语为主（其中 1 项保留官方规格书原文），数值与单位保留官方规格书原样。
技术指标
• 额定：DC ／ 输出
• 电压：0●V●~●30●V ／ 0●V●~●5●V ／ 0●V●~●60●V
• 电压极限：30.1●V ／ 5.1●V ／ 60.1●V
• 电流：0●A●~●3●A ／ 0●A●~●6●A
• 最大功率：195●W ／ 375●W
• 电压：≤ ／ 0.01%●+●3●mV
• 电流：≤ ／ 0.01%●+●3●mA
• 电压●：≤ ／ 0.01%●+●3●mV
• 电流：≤ ／ 0.01%●+●3●mA
• 电压●(VRMS)：1●mV ／ RMS
• 电流：(IRMS) ／ 4●mA● ／ 5●mA ／ 4●mA
• 电压：1●mV
• 电流：1●mA● ／ 1●mA
• 设置准确度 (：使用远程传感 ／ , 23℃ ／ ± 5℃ ／ )
• 电压：≤ ／ 0.03%●+●10●mV
• 电流：≤ ／ 0.1%●+●5●mA ／ 0.1%●+●8●mA
• 电压：1●mV
• 电流：1●mA
• 读数准确度 (23℃ ± 5℃：)
• 电压：≤ ／ 0.03%●+●10●mV
• 电流：≤ ／ 0.1%●+●5●mA ／ 0.1%●+●8●mA
• 温度系数 ±(%：的输出 ／ + 偏置 ／ )/℃
• 电压：≤ ／ 0.01%●+●1●mV
• 电流：≤ ／ 0.02%●+●1●mA
• 电压：1●mV
• 电流：1●mA
• 电压：1●mV
• 电流：1●mA
• 电压：1●mV ／ ●
• 电流：1●mA ／ 0-9.999A:●1● ／ mA●●
技术规格
• 电压：1●mV
• 电流：1●mA ／ 0-9.999A:●1● ／ mA●●
技术规格
• 上升时间：(10%●~●90%) ／ ≤ ／ 100●ms
• 下降时间：(90%●~●10%) ／ ≤ ／ 0.5●s ／ 0.1●s ／ 1.5●s
• 电压设置频段：50●mV,●50%●~●100%,●1●kKHz,●上升和下降速率 ／ 5●A/ ／ ms:●≤ ／ 50 ／ ms●( ／ 典型值 ／ )
• 从：CC ／ 模式到 ／ CV ／ 模式 ／ ,●V-set●=●5●V,●I-limit●=●0.5●A, ／ 电阻负载从 ／ 2.5 ／ W ／ 变成 ／ 25W:●≤ ／ 10●ms
• 从：CV ／ 模式到到 ／ CC ／ 模式 ／ ,●V-set●=●5●V,●I-limit●=●0.5●A, ／ 电阻负载从 ／ 25 ／ W ／ 变成 ／ 2.5W:●≤ ／ 5●ms
• 设置变化：0.1●s●~●99999.9●s
• 分辨率：0.1●s
• 通信：USB: A ／ 型到 ／ B ／ 型连接器 ／ ,●USB●2.0,●兼容 ／ USBTMC
• 后面板连接器●：输出 ／ :●15 ／ 针端子块插座
• 显示器●：真空荧光显示器
• 内存●：36 ／ 个设置内存
• 输出和远程传感●：可拆卸 ／ 15-15 ／ 针螺丝端子块，承载以下信号：
• 额定浮动电压●：保护接地 ／ ( ／ 安全接地 ／ ) ／ 和任何输出端子间最高 ／ 400●V●(DC●+●峰值 ／ AC)
• 电源●：110 V AC ／ 设置 ／ :●99●V ／ RMS●~●132●V ／ RMS
• 安全●：欧盟 ／ : 满足低压指令
• 外观尺寸●：带防护罩 ／ : 104.2●mm ／ 高 ／ ×225.3●mm ／ 宽 ／ ×481.1●mm ／ 深●(4.10 ／ 英寸 ／ ×8.87 ／ ×18.94 ／ )
• 毛重●：2230G-30-3: 12.3●kg●(27 ／ 磅 ／ )
• 净重●：2230G-30-3:●9.6●kg●(21 ／ 磅 ／ )
• 环境●：高度 ／ :
• 工作时：:●最高海拔 ／ 2000 ／ 米 ／ (6562 ／ 英尺 ／ )
型号与选件
• 官方型号：EA-BCTS 20010-600-18、EA-BMTS 20200-840-2、EA-BPTS 20920-720、EA-FCTS 20920-720、EA-HIGH-POWER-DC-RACKS、2230G-30-3、2230G-30-6、2230G-60-3
指标整理自官方文件：2230G-1KC-61421-1(1)_0.pdf
