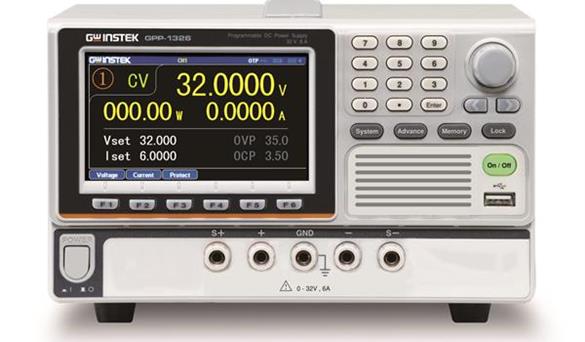

GPP 最大电流0至10A 直流电源 是固纬电子（GW Instek）的直流电源。GPP- 系列多通道可编程直流电源，输出功率高达385W，共包含六款机型:分别是单通道输出的GPP-1326, 双通道输出的GPP-2323, 三通道输出的GPP-3323、GPP-3060、GPP-6030、GPP-3650和四通道输出的GPP-4323。核心配置：设定分辨率 1mV/ 0.1mA；回读分辨率:0.1mV/0.1mA；低涟波噪声 ≤350uVrms/ ≤2mArms；瞬态响应时间 ≤50uS。系列机型：型号 GPP-1326 · 最大电流 6A · 最大电压 32V · 通道数 1 · 备注 32V/6A · 标配接口 USB/RS232/I/O；。
PSW--M 直流电源|固纬 GW Instek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek
PSW--M 直流电源
产品简介
PSW-多通道系列是一款双通道或三通道宽范围输出的可编程开关直流电源。最大输出功率可达1080W。额定功率为720W的两通道型号有6种，额定功率为1080W的三通道型号有6种。低压机种的额定电压为30V、40V、80V、160V。高压机种的额定电压为250V和800V。
PSW-多通道系列的CV/CC优先级选择是保护DUT的一个非常有用的功能。当电源输出开启时，传统电源通常在CV模式下工作。这可能会给电源输出级的电容性负载或电流密集型负载带来高浪涌电流。以LED的 IV曲线验证为例，使用传统电源进行这种测量成为一项非常具有挑战性的任务。
以CV模式下的LED连接到电源作为初始设置，当电源输出打开，电压上升到LED 正向电压时，电流将突然达到峰值，并超过电流限制的预设值。在检测到该高电流时，电源开始从CV模式转换到CC模式。尽管在CC模式被激活后电流变得稳定,但发生在CV和CC交叉点的电流尖峰可能会损坏DUT。在功率输出阶段,PSW-多通道系列能够在CC优先级下运行，以限制在阈值电压下发生的电流尖峰，从而保护DUT免受浪涌电流损坏。
PSW-多通道系列的可调节斜率允许用户设置输出电压或输出电流、从低电平到高电平转换的特定上升时间以及从高电平到低电平转换的具体下降时间。这便于在具有可控斜率的电压或电流电平变化期间对DUT进行特性验证。大多数照明设备或大电容器在功率输出期间的制造测试都与高浪涌电流的发生有关，这会大大缩短 DUT 的寿命。为了防止浪涌电流损坏电流密集型器件，在通电﹒断电期间平稳而缓慢的电压转换可以显著降低突波电流，并保护设备免受高电流损坏。
核心参数
• 多通道：双通道最大720W，三通道最大1080W;具有相同电压通道之间的输出延迟小于0.1ms
• 多种电压组合：可从30V/40V/80V/160V中选择低压组合;可从250V/800V中选择高压组合
• 高级Web服务器：执行SCPI指令;通过服务器进行Web控制;数据记录;编辑序列
• 标配接口：LAN、USB、外部模拟远程控制终端
产品特性
• 通信接口：USB Host/Device和 LAN
• PSW-多通道系列提供OVP和OCP
• PSW-多通道系列提供USB Host/Device和 LAN接口作为标配，GPIB和RS-232C作为选配
• 所有可用的接口都支持LabVIEW驱动程序和数据记录PC软件

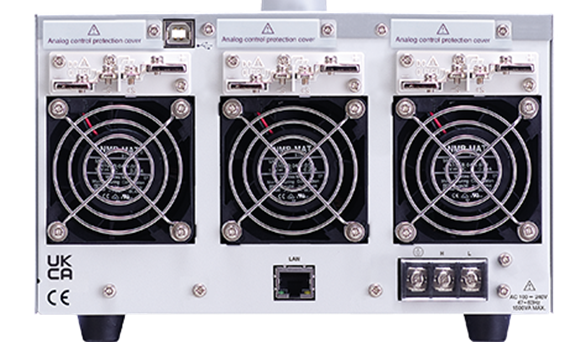

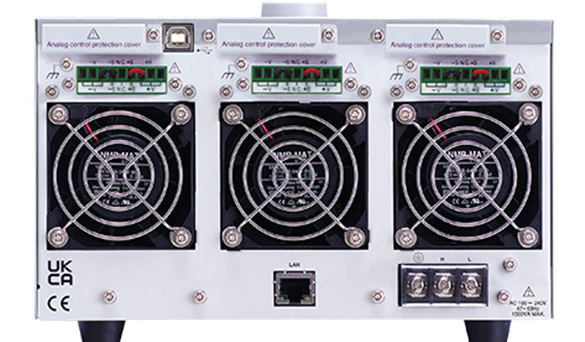

• 后面板上还提供了模拟控制/监控连接器，用于电源开/关的外部控制以及电源输出电压和电流的外部监控
典型应用
• 研发实验室的芯片、模块供电与功耗分析
• 电源模块的老化测试与负载特性验证
• 电池充放电测试与容量评估
• 产线自动化供电与程控测试
• 新能源（光伏/储能/电动汽车）部件的供电与回馈测试
