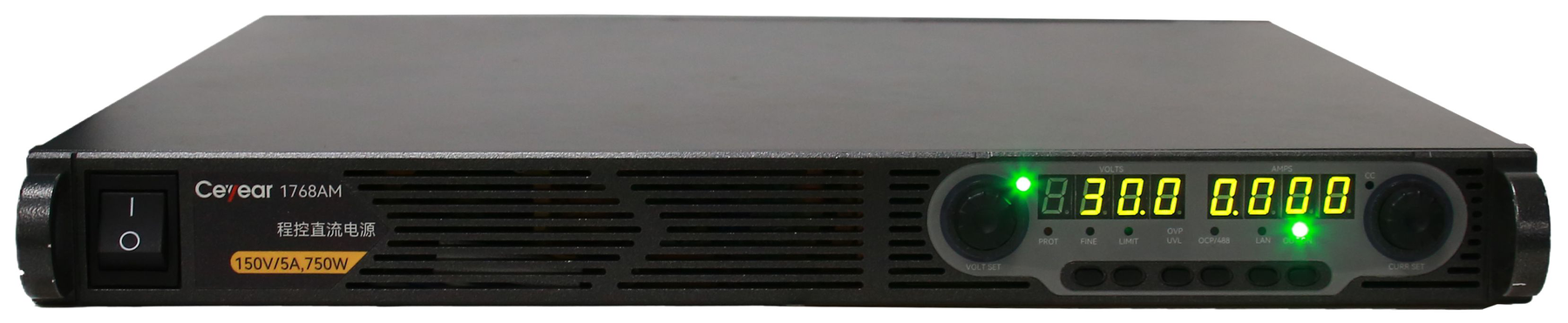

1768系列程控直流电源是一款紧凑型并可提供0～1520W功率、0～155V电压和0～19A电流的可编程输出且适应性非常强的集成测试系统电源。采用紧凑型(1U)机箱，能适应各种通用直流电源应用场合。可提供稳定的输出功率，内置的电压和电流测量能力，属于经济型高性能中功率程控直流电源。

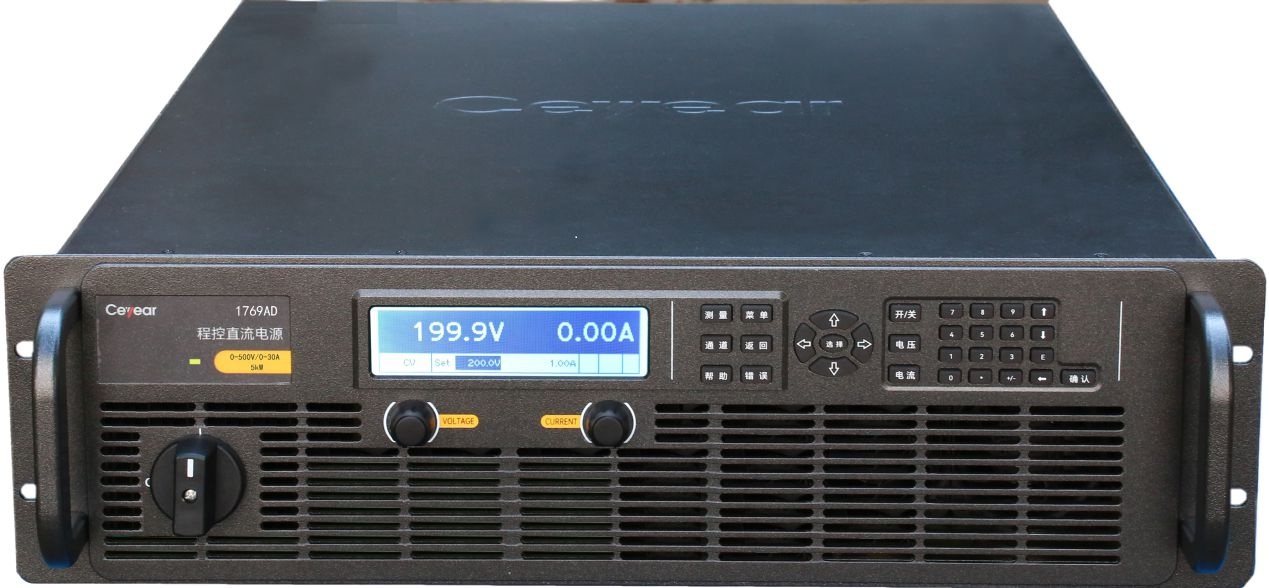

1769程控直流电源是在自动测试环境中提供偏置和对部件或最终产品提供激励的理想设备，其广泛应用于各种测控系统、航天航空系统、船舶系统、工业检测与控制及其他领域的复杂测试系统。在产品研制、生产及测试过程中，该产品能提供稳定的输出，简化供电配置，缩短开发周期。

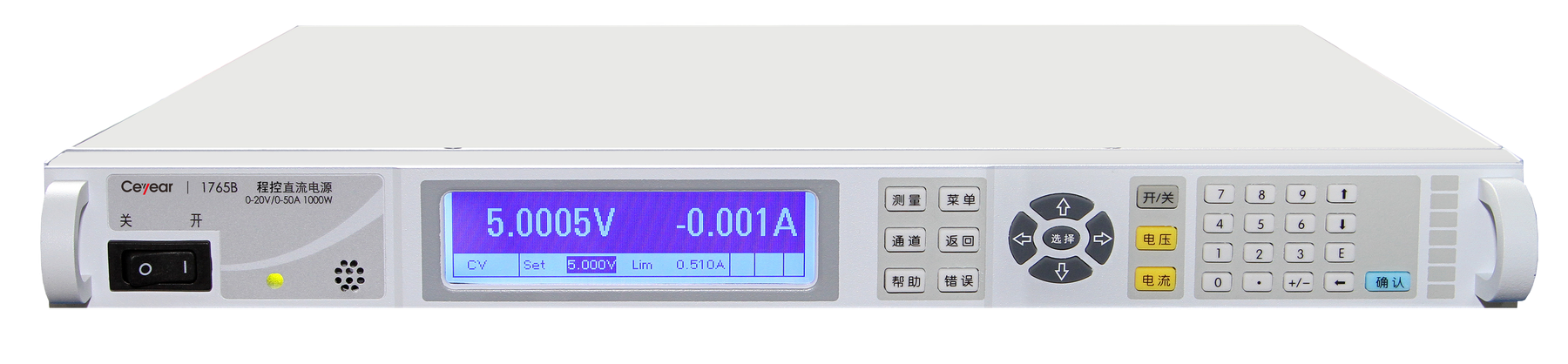

1765系列程控直流电源主要用于储能设备系统的测量分析和自动测试系统的加电测试。作为一种双象限直流电源，将电源输出和功率吸收的功能完全集成到单一系统中，可实现电源与负载功能的无缝转换，解决双向能源系统和器件的跨象限快速充放电的测试难题；
同厂商产品
PSW 最高400~800V 最大电流100至500A 直流电源 是固纬电子（GW Instek）的直流电源。PSW-系列是一款单路输出、多量程可编程开关直流电源，最大功率1080W。该系列涵盖15种机型，提供30V、40V、80V、160V、250V和800V的额定电压和360W、720W和1080W的最大输出功率。多量程操作可以灵活有效的设置电压和电流。用户最多能串行连接2台或并行连接3台PSW电源，这种提供更高输出电压或电流的连接能力极大的扩展了它的应用范围。系列机型：型号 PSW 30-36 · 电流 36A · 电压 30V · 功率 360W · 功能 开关 · 标配接口 USB/LAN；。
PSU 最高400~800V 最大电流100至500A 直流电源 是固纬电子（GW Instek）的直流电源。固纬PSU-系列是一款高功率密度设计的直流电源,高度为1U兼容于19"标准机架,适用于测试系统建置或系统整合商，弹性地选择并整合到已有的测试系统。PSU-系列具有优越的电压电流控制功能，共包含十五款机型，输出电压/电流分别从6V/200A到600V/2.6A，适用不同的测试环境及待测物，包括电子元件测试、微电阻、继电器和Shunt电阻、12V/24V/48V电池仿真、车用电子装置测试。

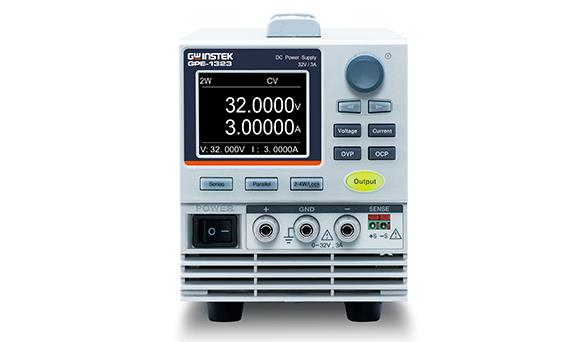

GPE-1205-GPE-1323 直流电源 是固纬电子（GW Instek）的直流电源。为了满足现代测试需求，固纬电子推出 GPE-1000 系列直流电源供应器，作为 GPS-S 系列的最佳替代方案，提供以更高精度、稳定且智能化的功能设计。该系列有两个机种，GPE-1205 (20 V/ 5 A/ 100 W) 和 GPE-1323 (32 V/ 3 A/ 96 W)，提供灵活的输出功率选择。核心配置：设定分辨率 1 mV/0.1 mA 、回读分辨率：0.1 mV/10 uA；可设定主从设定 使用两台同型号GPE进行串联或并联使用。
PPH-1503D-PPH-1506D-PPH-1510D 直流电源|固纬 GW Instek (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek
PPH-1503D-PPH-1506D-PPH-1510D 直流电源
产品简介
固纬电子新推出的PPH-1503D系列是一款可程控高精度双通道直流电源供应器，PPH-1503D于CH1提供双范围电压/电流工作范围及总功率为45W; 其工作范围分别为0 -15V/ 0 -3A 或 0 - 9V/ 0 - 5A。而在CH2提供了0 - 12V/0 - 1.5A的18W输出。PPH-1503D所具有的高精度的测量能力，最高分辨为1mV/0.1uA，最小可测量到脉冲宽度为33us的脉冲电流，满足客户对于高解析度及脉冲电流测量的应用。
对于手机、无线装置、穿戴设备运作时会产生的短暂几百us到几十个ms的脉冲电流，一般电源供应器无法如同电池，提供快速电压瞬态回复时间(transient recovery time)。PPH-1503D与一般电源不同，具备快速电压瞬态回复时间，在模拟电池输出脉冲电流的过程，可以快速补偿脉冲电流所造成的降压; 而CH1内建电池模拟功能所提供的输出阻抗设定，可以更精确的模拟电池放电时的内阻特性。快速电压瞬态回复时间及内建电池模拟功能，使PPH-1503D能够更精确模拟电池的真实行为模式
利用PPH-1503D的电池模拟功能和脉冲电流测量功能，可适用于移动通讯测量，包含手机、无线、蓝牙周边及穿戴设备。使用一组电源模拟作为移动电池对手机供电，同时另一组电源模拟作为USB充电装置，对手机充电，并测量手机电流的功耗变化，尤其是当电话接听时所产生的脉冲电流。同时PPH-1503D也支援USB-IF协会所架构的USB Power Delivery(PD)充电/供电规范，Profile1, Profile2及Profile3的测试需求。因为PPH-1503D同时具备供电及吸收电流的能力，所以也适合模拟成电池、充电器及电子负载对待测物进行充电及放电测试。
PPH-1503D是一款具有3mVrms/ 8mVpp的低纹波&杂讯的高精度电源供应器。提供三段电流档位和设定，于最小5mA电流档位可以提供0.1uA回读分辨率;500mA档位提供10uA的回读分辨率和1.5A&5A档位提供100uA电流回读分辨率。因此适用于测量移动装置通讯时工作电流、待机时电流消耗及关机时的泄漏电流或其它低电流测量应用。
核心参数
• CH1：45W(0~15V / 0~3A 或 0~9V / 0~5A; PPH-1503D/1506D)
• CH2：18W(0~12V / 0~1.5A; PPH1503D)
• 高分辨率测量（5mA档位：1mV/0.1μA）
• 电流拉载能力（Max：3.5A）
• 脉冲电流测量（最小脉冲宽度：33μs）
产品特性
• 而在CH2提供了0 - 12V/0 - 1.5A的18W输出
• PPH-1503D与一般电源不同，具备快速电压瞬态回复时间，在模拟电池输出脉冲电流的过程，可以快速补偿脉冲电流所造成的降压
• 而CH1内建电池模拟功能所提供的输出阻抗设定，可以更精确的模拟电池放电时的内阻特性
• 快速电压瞬态回复时间及内建电池模拟功能，使PPH-1503D能够更精确模拟电池的真实行为模式
• 因为PPH-1503D同时具备供电及吸收电流的能力，所以也适合模拟成电池、充电器及电子负载对待测物进行充电及放电测试
• 提供三段电流档位和设定，于最小5mA电流档位可以提供0.1uA回读分辨率
• 500mA档位提供10uA的回读分辨率和1.5A&5A档位提供100uA电流回读分辨率
典型应用
• 研发实验室的芯片、模块供电与功耗分析
• 电源模块的老化测试与负载特性验证
• 电池充放电测试与容量评估
• 产线自动化供电与程控测试
• 新能源（光伏/储能/电动汽车）部件的供电与回馈测试
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 PPH-1503D-PPH-1506D-PPH-1510D 详细指标页。
onetest仪器资源库 · 固纬电子 PPH-1503D-PPH-1506D-PPH-1510D 直流电源
固纬 GW Instek
PPH-1503D & PPH-1506D & PPH-1510D(线性) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 机种：PPH-1503D/1506D/1510D
• 通道：CH1
• 通道：CH2
• 电压：0 ~ 15V
• 电压：0 ~ 12V
• 电流：0 ~ 5A (0~9V)；0 ~ 3A (9~15V)；0~10A(0~4.5V,Rear,PPH-15010D)
• 电流：0 ~ 1.5A(1503D)；0~3A(PPH-1506D/PPH-1510D)
• 功率：45W
• 功率：18W(1503D)36W(PPH-1506D/PPH-1510D)
• 输出电压上升时间：0.20ms(10% ~ 90% ON)me
• 输出电压下降时间：0.30ms(90% ~ 10% OFF)
• 电压：0.01%+3.0mV
• 电流：NA
• 负载：0.01%+2mV
• 电源：0.5mV
• 负载：0.01%+1mA
• 电源：0.5mA
• CV p-p (20Hz - 20MHz)：8mV
• CV rms(0 - 1MHz)：3mV
• CC rms：NA
• 电压：±0.05%+10mV
• 电流( 1.5A or 5A)：±0.16%+5mA
• 电流( 1.5A or 5A)：±0.16%+5mA(5A/3A/1.5A)
• 电流( 500mA)：±0.16%+0.5mA
• 电流( 500mA)：NA
• 电流( 5mA )：±0.16%+5uA
• 电压：±0.05%+3mV
• 电压：0.03%+3mV
• 电流( 1.5A & 5A)：0.2%+400uA
• 电流( 500mA)：0.2%+100uA
• 电流( 5mA )：0.2%+1uA
• 瞬态回复时间：1000%负载变动< 40uS (<100mV,Rear)< 50uS(<100mV,Front)< 80uS (<20mV）
• 电压：2.5mV
• 电流：0.5mA(范围: 1.5A & 5A)
• 电流：0.5mA(范围: 1.5A )
• 电流：0.05mA( 500mA)
• 电流：0.5uA( 5mA )
• 电压：1mV
• 电流：0.1mA ( 5A范围)
• 电流：0.1mA(范围: 1.5A )
• 电流：0.01mA( 500mA范围)
• 电流：0.1uA( 5mA 范围)
• 电流：0.1uA(范围: 5mA )
• OVP精度：CH1:50mV
• OVP精度：CH2:50mV
• 直流回读精度 ( 23℃± 5℃)：NA
• 直流回读精度 ( 23℃± 5℃)：0.05%+3mV
• 回读分辨率：1mV
• 输入电压范围：0 ~ 20VDC
• 最大输入电压：-3V, +22V
• 输入阻抗&电容：20MΩ
• 范围：1 mΩ to +1 Ω
• 程控精度：0.5% + 10 mΩ
• 分辨率：1mΩ
• 触发准位：5mA ~ 5A, 5mA/step
• 触发准位：5mA ~ 1.5A, 5mA/step
• HIGH TIME/LOW TIME/AVERAGE TIME：33.3us to 833ms, 33.3us/step
• 触发延迟：0 ~ 100ms,10us/steps
• 频均读值：1 ~ 100
• 长积分脉冲 TIMEOUT：1S ~ 63S
• 长积分量测时间：850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO； time 16.7ms/steps(60Hz), 20ms/steps(50Hz)
• 长积分触发模式：Rising, Falling, Neither

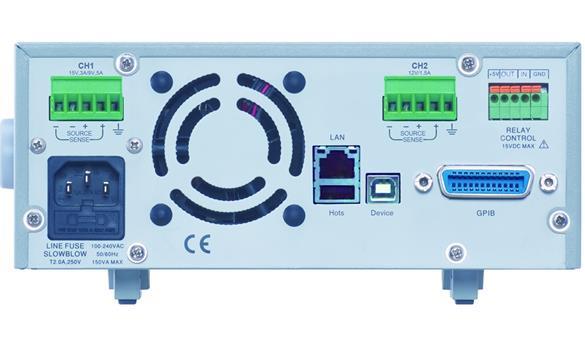

• 输出端子：前/后面板
• 输出端子：后面板
• DVM输入：NA
• DVM输入：前面板
• RELAY CONTROL CONNECTOR：150mA/15V ，100mA/5(inter power)
• 工作温度：0 ~ 40°C
• 工作湿度：≤ 80%
• 储存温度：-20˚C ~ 70˚C
• 储存湿度：< 80%
• 标准：GPIB / USB / LAN
• 电流汲取率：CH1:0~4V:3.5A；4~15V:3.5A-(0.25A/V)*(Vset-4V)
• 电流汲取率：CH2:0~5V:2A(PPH-1503D)；3A(PPH-1506D/1510D)5~12V:2A-(0.1A/V)*(Vset-5V),PPH-1503D3A-(0.25A/V)*(Vset-5V),PPH-1506D/1510D
• 储存/叫回：5组
• 输入功率：90-264VAC ; 50/60Hz
• 消耗功率：160W(PPH-1503D)
• 尺寸：222(W) x 86(H) x 363(D) mm
• 重量：Approx 4.5Kg
