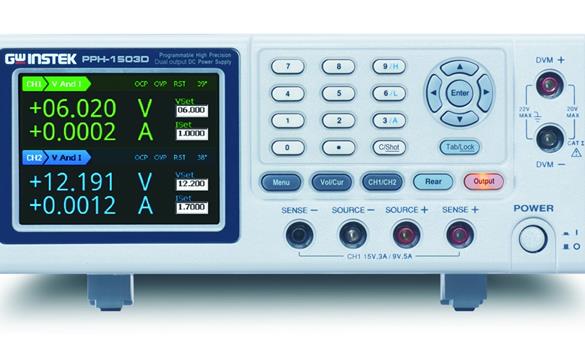

PPH-1503D-PPH-1506D-PPH-1510D 直流电源 是固纬电子（GW Instek）的直流电源。固纬电子新推出的PPH-1503D系列是一款可程控高精度双通道直流电源供应器，PPH-1503D于CH1提供双范围电压/电流工作范围及总功率为45W; 其工作范围分别为0 -15V/ 0 -3A 或 0 - 9V/ 0 - 5A。而在CH2提供了0 - 12V/0 - 1.5A的18W输出。核心配置：CH2 18W(0~12V / 0~1.5A; PPH1503D)；高分辨率测量（5mA档位 1mV/0.1μA）；电流拉载能力（Max 3.5A）；脉冲电流测量（最小脉冲宽度 33μs）。
- «
- 1
- »
PSW 最高400~800V 最大电流100至500A 直流电源|固纬 GW Instek (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek

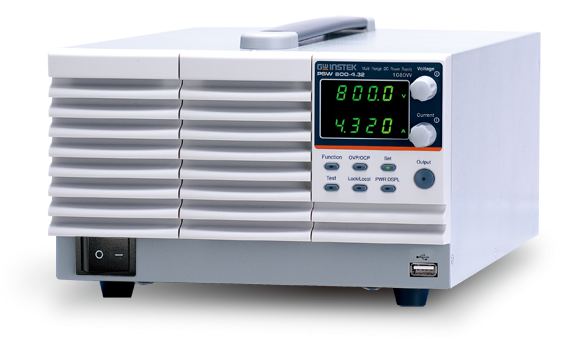

PSW 最高400~800V 最大电流100至500A 直流电源
产品简介
PSW-系列是一款单路输出、多量程可编程开关直流电源，最大功率1080W。该系列涵盖15种机型，提供30V、40V、80V、160V、250V和800V的额定电压和360W、720W和1080W的最大输出功率。多量程操作可以灵活有效的设置电压和电流。用户最多能串行连接2台或并行连接3台PSW电源，这种提供更高输出电压或电流的连接能力极大的扩展了它的应用范围。灵活的多量程操作和串/并联连接，您无需再花费资金购买多种电源产品，PSW-系列完全可以满足不同层次的电源需求。
PSW-系列的C.V/C.C优先选择模式能够很好的保护待测物。当输出开启时，传统电源通常处于C.V模式，这会瞬间给电容性负载或强电流负载带来一个较大的浪涌电流。以LED的I-V曲线验证为例，使用传统电源就难以完成测量工作。C.V模式下连接LED与电源，打开输出，当电压超过LED正向电压时，电流突然增大并超过预设限流值。由于侦测到浪涌电流，电源由C.V模式转换为C.C模式。虽然模式转换后电流逐渐稳定，但C.V和C.C相交处的尖峰电流可能会造成待测物损坏。然而，PSW-系列在输出开启瞬间，能优先运行在C.C模式，避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
PSW-系列设计了可调斜率功能，用户可以设置输出电压或输出电流的上升时间(由低电平变为高电平)和下降时间(由高电平变为低电平)。当电压或电流准位变化时，可调斜率有利于待测物的特性验证。通常情况下，生产测试照明装置和大型电容时会在输出打开瞬间引发浪涌电流，这严重缩短了DUT寿命。为了避免浪涌电流破坏强电流器件，在开关瞬间光滑和缓慢的电压传输可以显著减少浪涌电流，保护器件免遭大电流损坏。
PSW-系列提供OVP和OCP保护，保护电平默认为额定输出电压/电流的110%。一旦超过预设值，输出立刻关闭。PSW-系列标配USB Host/Device、LAN接口和GPIB-USB及RS232-USB选配接口，所有接口均支持LabView驱动和数据记录PC软件。后面板的模拟控制/监控接口，可以外部控制电源开/关和外部监控输出电压和电流。
核心参数
• 额定电压：30V/40V/80V/160V/250V/800V，额定输出功率：360W~1080W
产品特性
• 通信接口：USB Host/Device、LAN
• 该系列涵盖15种机型，提供30V、40V、80V、160V、250V和800V的额定电压和360W、720W和1080W的最大输出功率
• 用户最多能串行连接2台或并行连接3台PSW电源，这种提供更高输出电压或电流的连接能力极大的扩展了它的应用范围
• PSW-系列提供OVP和OCP保护，保护电平默认为额定输出电压/电流的110%
典型应用
• 研发实验室的芯片、模块供电与功耗分析
• 电源模块的老化测试与负载特性验证
• 电池充放电测试与容量评估
• 产线自动化供电与程控测试
• 新能源（光伏/储能/电动汽车）部件的供电与回馈测试
型号与配置
• 型号 PSW 30-36 · 电流 36A · 电压 30V · 功率 360W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 30-72 · 电流 72A · 电压 30V · 功率 720W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 30-108 · 电流 108A · 电压 30V · 功率 1080W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 40-27 · 电流 27A · 电压 40V · 功率 360W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 40-54 · 电流 54A · 电压 40V · 功率 720W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 40-81 · 电流 81A · 电压 40V · 功率 1080W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 80-13.5 · 电流 13.5A · 电压 80V · 功率 360W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 80-27 · 电流 27A · 电压 80V · 功率 720W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 80-40.5 · 电流 40.5A · 电压 80V · 功率 1080W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 160-7.2 · 电流 7.2A · 电压 160V · 功率 360W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 160-14.4 · 电流 14.4A · 电压 160V · 功率 720W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 160-21.6 · 电流 21.6A · 电压 160V · 功率 1080W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 250-4.5 · 电流 4.5A · 电压 250V · 功率 360W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 250-9 · 电流 9A · 电压 250V · 功率 720W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 250-13.5 · 电流 13.5A · 电压 250V · 功率 1080W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 800-1.44 · 电流 1.44A · 电压 800V · 功率 360W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 800-2.88 · 电流 2.88A · 电压 800V · 功率 720W · 功能 开关 · 标配接口 USB/LAN
• 型号 PSW 800-4.32 · 电流 4.32A · 电压 800V · 功率 1080W · 功能 开关 · 标配接口 USB/LAN
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 PSW 详细指标页。
onetest仪器资源库 · 固纬电子 PSW 最高400~800V 最大电流100至500A 直流电源
固纬 GW Instek
PSW系列（开关式）(PSW 30-36，PSW 30-72，PSW 30-108，PSW 80-13.5， PSW 80-27，PSW 80-40.5，PSW 160-7.2，PSW 160-14) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 1）：1ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 2）：1ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 3）：1ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 4）：1ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 5）：1ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 6）：1ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 7）：2ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 8）：2ms
• 负载瞬间恢复时间(负载改变50~100%)（下降时间(空载) 9）：2ms
• 并联：含主机最多并联3台
• 串联：含主机最多串联2台
• OHP：由升高的内部温度决定
• 操作温度：0℃~50℃
• 存放温度：-25℃~70℃
• 操作湿度：20% ~ 85%RH；无凝结
• 存放湿度：小于90%RH；无凝结
• 电压：额定输出电压的100ppm/℃
• 电流：额定输出电流的200ppm/℃
• 模拟控制：有
• 接口：USB/LAN/GPIB(选配)
• 风扇：热感控制
• 电源：85VAC~265VAC，50/60Hz，单相
• 尺寸&重量（电流 1）：71(W)×124(H)×350(D)mm；约3kg
• 尺寸&重量（电流 2）：142(W)×124(H)×350(D)mm；约5.3kg
• 尺寸&重量（电流 3）：214(W)×124(H)×350(D)mm；约7.5kg
• 尺寸&重量（电流 4）：71(W)×124(H)×350(D)mm；约3kg
• 尺寸&重量（电流 5）：142(W)×124(H)×350(D)mm；约5.3kg
• 尺寸&重量（电流 6）：214(W)×124(H)×350(D)mm；约7.5kg
• 尺寸&重量（电流 7）：71(W)×124(H)×350(D)mm；约3kg
• 尺寸&重量（电流 8）：142(W)×124(H)×350(D)mm；约5.3kg
• 尺寸&重量（电流 9）：214(W)×124(H)×350(D)mm；约7.5kg
onetest仪器资源库 · 固纬 GW Instek PSW系列（开关式）(PSW 30-36，PSW 30-72，PSW 30-108，PSW 80-13.5， PSW 80-27，PSW 80-40.5，PSW 160-7.2，PSW 160-14) 详细指标
