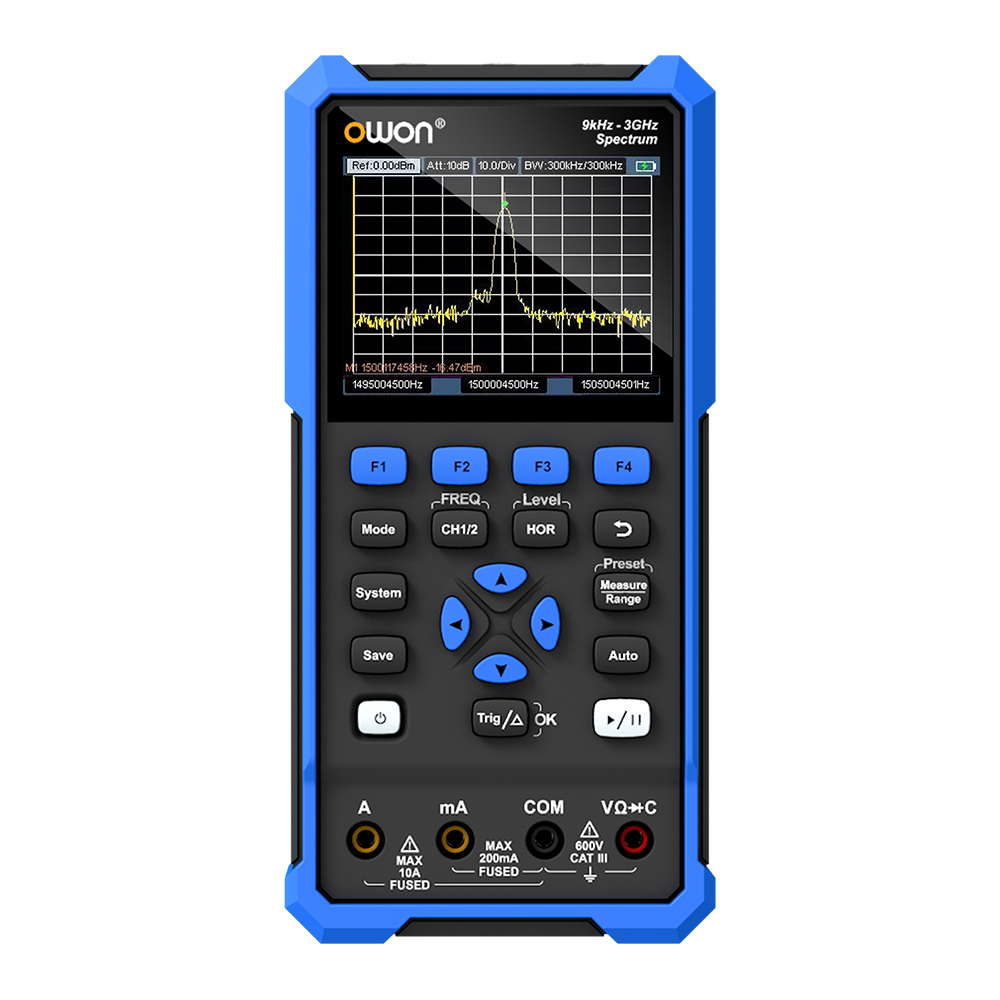

HSA2000 是利利普（OWON）的多功能手持频谱分析仪，9kHz至3GHz。
频率范围：9kHz至3GHz；
分辨率带宽1Hz～3MHz，噪声电平优于-158dBm；
专利双源功能，跟踪源/独立源任意切换；【专利种类：发明专利，专利号：第1359603号】
瞬态检波，快速捕获瞬态信号；
瀑布图、频率计数、音频解调等常规和扩展功能；
Pass-Fail等现场检测告警能力；
8寸高亮彩显，多迹线运算测量。
厂家：白鹭电子|安徽白鹭电子科技有限公司
产地：中国 合肥
同厂商产品
MSD6360A 频谱分析仪(9kHz
MSD6360 频谱分析仪(9kHz
MSD6150 频谱分析仪(9kHz
- «
- 1
- »
MSD6150A 9kHz-1.5GHz频谱分析仪 10Hz 至 500kHz|Pintech品致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
品致 PINTECH

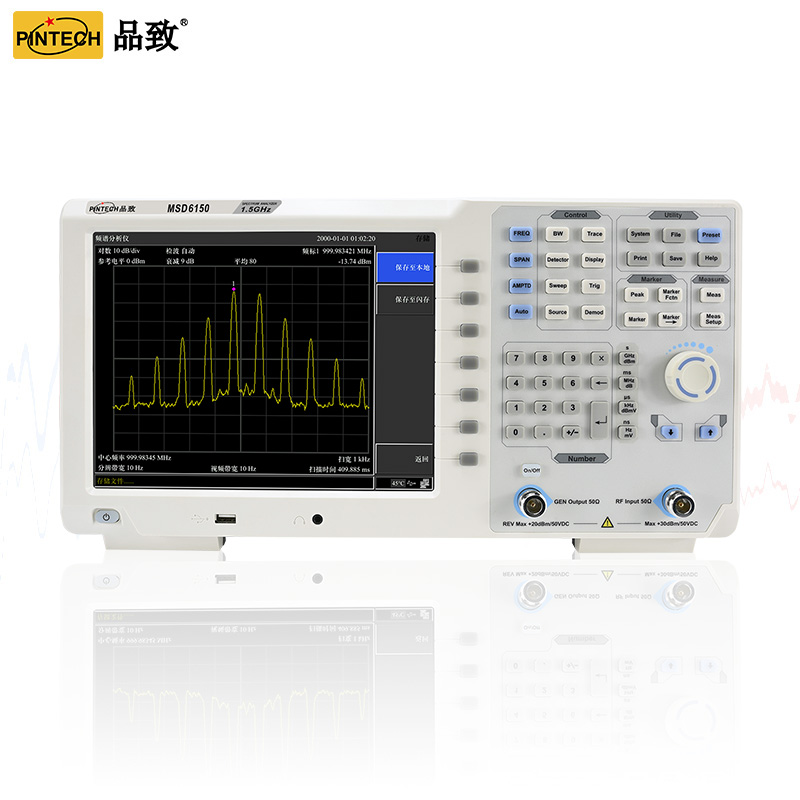

MSD6150A 频谱分析仪
9kHz-1.5GHz · 10Hz 至 500kHz
产品简介
• MSD6150A 频谱分析仪(9kHz
• 1.5GHz)
产品图示
配件明细
核心参数
• 型号：MSD6150A
• 频率
• 频率范围：9kHz~1.5 GHz
• 频率分辨率：1Hz
• 频率扫宽
• 扫宽范围：0 Hz，100 Hz 到仪器的最大频率
• 扫宽准确度：± 扫宽/（扫描点数 － 1）
• 内部参考源
• 基准频率：10 MHz
• 基准频率精度：± [（距最后一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 ]
• 温度稳定度：<2.5 ppm（15℃至35℃）
• 频率老化率：<1ppm/年
资源下载
• MSD6150A 详细指标见 MSD6150A 详细指标页。
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
品致 PINTECH · onetest 仪器资源库
品致 PINTECH
MSD6150A 频谱分析仪 详细指标
9kHz-1.5GHz · 10Hz 至 500kHz
产品特点
• MSD6150A 频谱分析仪(9kHz
• 1.5GHz)
详细指标
• 型号：MSD6150A
• 频率范围：9kHz~1.5 GHz
• 频率分辨率：1Hz
• 扫宽范围：0 Hz，100 Hz 到仪器的最大频率
• 扫宽准确度：± 扫宽/（扫描点数 － 1）
• 基准频率：10 MHz
• 基准频率精度：± [（距最后一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 ]
• 温度稳定度：<2.5 ppm（15℃至35℃）
• 频率老化率：<1ppm/年
• 载波偏移：10 kHz | < -82 dBc/Hz （典型值） | 100 kHz | < -100 dBc/Hz（典型值） | 1 MHz | < -110 dBc/Hz（典型值）
• 分辨率带宽：10Hz 至 500kHz(以1-10连续步进)，1MHz，3MHz
• RBW 精度：< 5%，典型值（RBW≤1MHz）
• 选择性（60 dB: 3 dB）：<5：1 典型值（数字实现，接近高斯形状）
• 视频带宽（VBW）：10Hz 至 3MHz
• 幅度测量范围：DANL 到 +20 dBm，1 MHz 至3.6GHz，前置放大器关
• 参考电平：-80 dBm 至 +30 dBm，步进为 0.01 dBm
• 前置放大器：20 dB，标称值，9 kHz 至 3.6 GHz
• 输入衰减：0 至 40 dB，1 dB 步进
• 最大输入直流电压：±50 VDC
• 最大连续波射频功率：30dBm，平均连续功率
• 前置放大器关：1MHz至10 MHz | -140 dBm（典型值）, <-130 dBm
• 10 MHz至1GHz：-140 dBm（典型值）, <-130 dBm
• 1 GHz至1.5 GHz：-138 dBm（典型值）, <-128 dBm
• 前置放大器开：1MHz至10 MHz | -160 dBm（典型值）, <-150 dBm
• 前置放大器关（fc≥100k）：±0.8 dB；±0.4 dB，典型值
• 前置放大器开（fc≥1MHz）：±0.9 dB；±0.5 dB，典型值
• 分辨率带宽切换误差：相对于 10 kHz 的 RBW 对数分辨率 ±0.2 dB，线性分辨率±0.01，标称值
• 输入衰减误差：20℃ 至 30℃，fc=50 MHz，前置放大器关，相对于 10dB 衰减，输入衰减 1至40 dB ±0.5 dB
• 绝对幅度精度：20℃至30℃， fc=50 MHz，Span=200kHz, RBW=10 kHz，VBW=10 kHz，峰值检波，输入衰减 10 dB，95% 置信度 前置放大器关 ±0.4 dB，输入信号电平 -20 dBm； 前置放大器开 ±0.5 dB，输入信号电平 -40 dBm
• 全幅度精度：输入信号范围 0 dBm 至 -50 dBm
• 电压输入驻波比：输入衰减 10 dB，1 MHz 至 3.6GHz
• 二次谐波失真：fc ≥ 50 MHz，输入信号 -10 dBm，输入衰减 0 dB，前置放大器关, 20℃至 30℃
• 三阶交调截断点：fc ≥ 50 MHz，输入双音电平 -20 dBm，频率间隔 100 kHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃
• 1 dB 增益压缩：fc ≥ 50 MHz，输入衰减 0 dB，前置放大器关, 20℃至 30℃
• 剩余响应：输入端口接 50 Ω 负载，输入衰减 0 dB，20℃至 30℃
• 输入相关杂散：混频器电平为 -30 dBm，20℃至 30℃
• 扫描时间：非零扫宽 10 ms 至 3000 s 零扫宽 10 ms ～ 3000 s
• 扫描模式：连续，单次
• 输出电平范围：-30 dBm 至 0 dBm
• 输出电平分辨率：1 dB
• 输出平坦度：± 3 dB
• 最大反向输入电平：平均功率：±30 dBm，DC : ± 50 VDC
• 音频解调：频率范围 | 100kHz 至 1.5 GHz
• 解调类型：FM/AM/USB/LSB
• AM测量：频率范围 | 10MHz 至 1.5 GHz
• 调制率：20Hz 至 100kHz
• 调制率精度：1Hz，标称值(调制率<1kHz) <0.1%调制率，标称值 (调制率≥1kHz)
• 调制深度：5% 至 95%
• 调制深度精度：±4%，标称值
• FM 测量：频率范围 | 10MHz 至 1.5 GHz
• 频偏：20Hz 至 200kHz
• 频偏精度：±4%，标称值
• 计数器分辨率：1Hz、10Hz、100Hz、1kHz
• 计数器精确度：±(频率读数×频率基准精度+计数分辨率)
• 阻抗：50 Ω，标称值
• 连接器：N 型阴头
• 10MHz 参考幅度：0 dBm 至 +10 dBm
• 协议：USB 2.0（主机端）
• 分辨率：800*600，60 Hz
• 显示类型：TFT LCD
• 显示分辨率：800*600
• 屏幕尺寸：10.4 英寸
• 屏幕颜色：65536
• 远程控制：USB | USB TMC | LAN | 10/100Base，RJ-45
• 数据存储空间：内部存储256M Bytes
• 操作温度范围：0 ℃ 至 40 ℃
• 存储温度范围：-20 ℃ 至 60 ℃
• 尺寸：421 mm (宽)×221 mm (高)×115 mm (深)
• 重量：约 5.0 千克 (主机)
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
