利利普 · OWON
VSA-P 频谱分析仪模块
9kHz至8GHz · DANL低至-160dBm/Hz
产品简介
• 频率范围9kHz 至8GHz
• 显示平均噪声电平(DANL)低至-160dBm/Hz相位噪声-106dBc/Hz@1GHz偏移10kHz
• VSA1036P内置电桥（选配)，支持S11,S21矢量网络测量提供EMI预兼容测量功能，选配EMC测试软件
• 选配1.5GHz/3.6GHz/8GHz跟踪源
• 支持USB(USBTMC)、LAN(Vxi11，TCP,Web)等多种通信协议使用标准SCPI命令集
• 配套功能丰富，操作简单，测量强大的应用软件
• 支持包括C、C++、C#、JAVA、Python等多语言多平台二次开发支持单片机，ARM与x86处理器，支持麒麟、Ubuntu等Linux系统，window各个版本系统，Android系统
• 体积小巧，单电源供电，易于系统集成
产品描述图
核心参数
• 频率范围：VSA815P；9 kHz 至 1.5 GHz
• VSA836P：9 kHz 至 3.6 GHz
• VSA1036P：9 kHz 至 3.6 GHz
• VSA880P：9 kHz 至 8 GHz
• 频率分辨率：1 Hz
• 扫宽范围：0 Hz，100 Hz到仪器的最大频率
• 扫宽不确定度：± 扫宽 / (扫描点数-1)
• 载波偏移：10 kHz；< -106 dBc/Hz < -98 dBc/Hz（VSA1036P）
• 100 kHz：< -104 dBc/Hz
• 1 MHz：< -115 dBc/Hz
• 分辨率带宽（-3 dB）：1 Hz 至 1 MHz (1-3-5-10 步进)
• RBW精度：< 5% （标称值）
资源下载
• VSA-P 详细指标见 VSA-P 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
VSA-P 频谱分析仪模块 详细指标
9kHz至8GHz · DANL低至-160dBm/Hz
产品特点
• 频率范围9kHz 至8GHz
• 显示平均噪声电平(DANL)低至-160dBm/Hz相位噪声-106dBc/Hz@1GHz偏移10kHz
• VSA1036P内置电桥（选配)，支持S11,S21矢量网络测量提供EMI预兼容测量功能，选配EMC测试软件
• 选配1.5GHz/3.6GHz/8GHz跟踪源
• 支持USB(USBTMC)、LAN(Vxi11，TCP,Web)等多种通信协议使用标准SCPI命令集
• 配套功能丰富，操作简单，测量强大的应用软件
• 支持包括C、C++、C#、JAVA、Python等多语言多平台二次开发支持单片机，ARM与x86处理器，支持麒麟、Ubuntu等Linux系统，window各个版本系统，Android系统
• 体积小巧，单电源供电，易于系统集成
详细指标
频率
• 频率范围：VSA815P；9 kHz 至 1.5 GHz
• VSA836P：9 kHz 至 3.6 GHz
• VSA1036P：9 kHz 至 3.6 GHz
• VSA880P：9 kHz 至 8 GHz
• 频率分辨率：1 Hz
频率扫宽
• 扫宽范围：0 Hz，100 Hz到仪器的最大频率
• 扫宽不确定度：± 扫宽 / (扫描点数-1)
单边带相位噪声(20℃ 至 30℃，fc=1 GHz)
• 载波偏移：10 kHz；< -106 dBc/Hz < -98 dBc/Hz（VSA1036P）
• 100 kHz：< -104 dBc/Hz
• 1 MHz：< -115 dBc/Hz
带宽
• 分辨率带宽（-3 dB）：1 Hz 至 1 MHz (1-3-5-10 步进)
• RBW精度：< 5% （标称值）
• 分辨率滤波器形状因子 (60 dB : 3 dB)：<5 （标称值）
• 视频带宽 (-3 dB)：10 Hz 至 3 MHz (1-3-5-10 步进)
• 分辨率带宽（-6 dB）（EMI 选件）：200 Hz，9 kHz，120 kHz，1 MHz
幅度
• 测量范围：VSA815P；DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~1.5GHz，前置放大器关
• VSA836P VSA1036P：DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~3.6GHz，前置放大器关
• VSA880P：DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~8GHz，前置放大器关
最大输入电平
• 直流电压：50 V
• 连续波射频功率：衰减器为 40 dB；+20 dBm（100 mW）
• 最大损坏电平：+30 dBm（1 W）
显示平均噪声电平（DANL）
• 前置放大器开：100 kHz 至 1 MHz；-135 dBm (典型值)， <-128 dBm
• 1 MHz 至 500 MHz：-160 dBm (典型值)， <-150 dBm
• 500 MHz 至 3.6 GHz：-158 dBm (典型值)， <-148 dBm
• 3.6 GHz 至 6 GHz：-154 dBm (典型值)，<-144 dBm
• 6 GHz 至 8 GHz：-149 dBm (典型值)，<-139 dBm
频率响应 (20℃ 至 30℃， 30% 至 70% 相对湿度， 输入衰减 10 dB， 相对于 50 MHz)
• 前置放大器关(fc≥9kHz)：＜0.7 dB
• 前置放大器开(fc≥50 MHz)：＜1.0 dB
绝对幅度精度
• 不确定度：fc= 50 MHz，峰值检波器，前置放大器关，衰减器为 10 dB，输入信号电平 =-10 dBm，20℃至 30℃
＜ 0.4 dB
跟踪源（选配）
• 频率范围：VSA815P；100 kHz 至 1.5 GHz
• VSA836P VSA1036P：100 kHz 至 3.6 GHz
• VSA880P：100 kHz 至 8 GHz

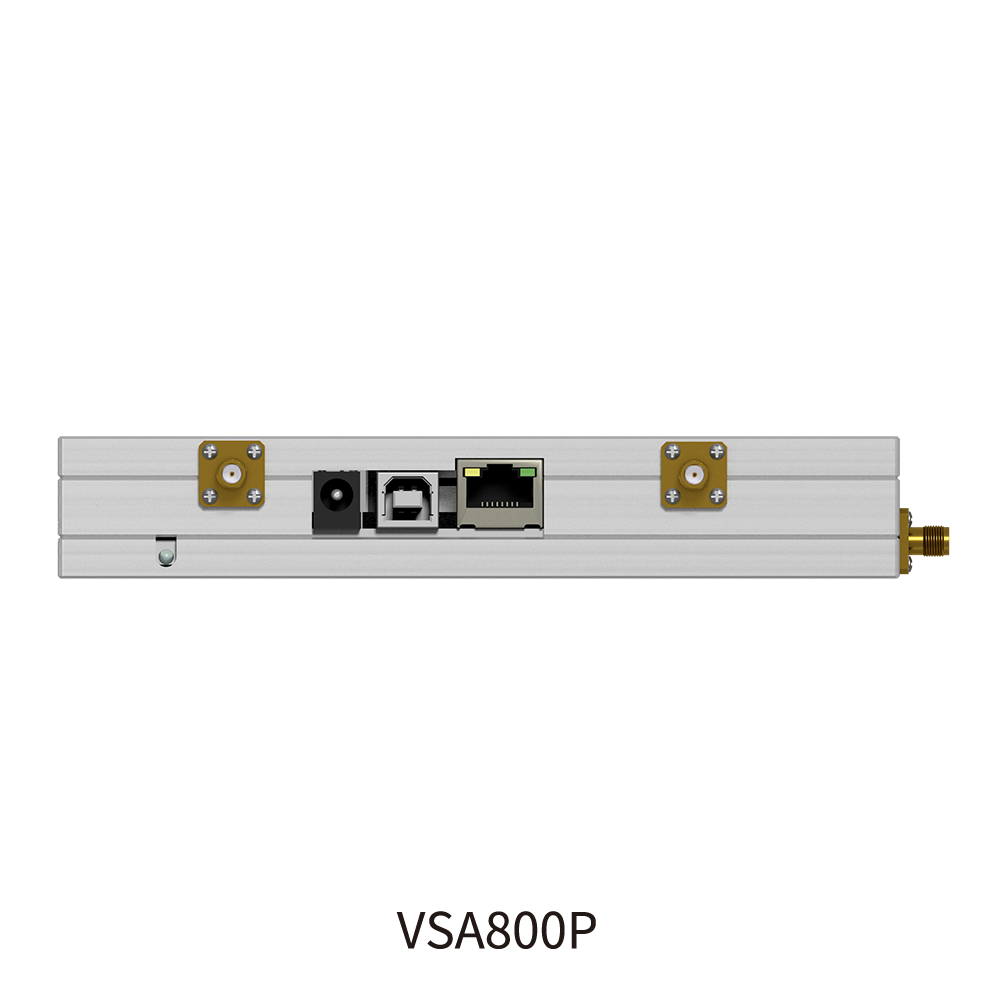

• 通讯接口：USB Devise，LAN

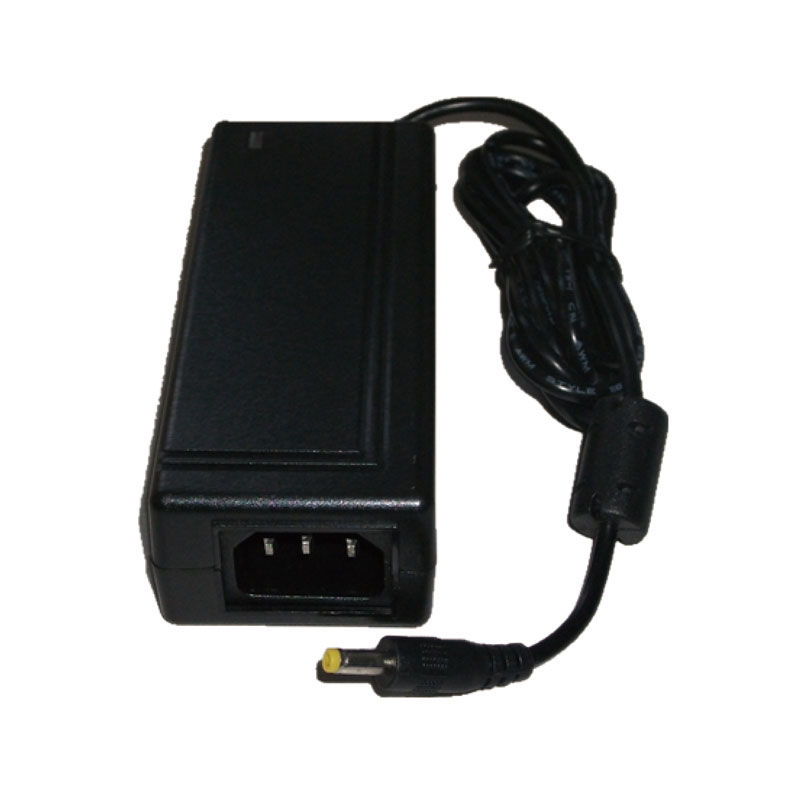

• 电源供电：+9V～+12V（VSA800P）；＋5.2V~+5.4V（VSA1036P）

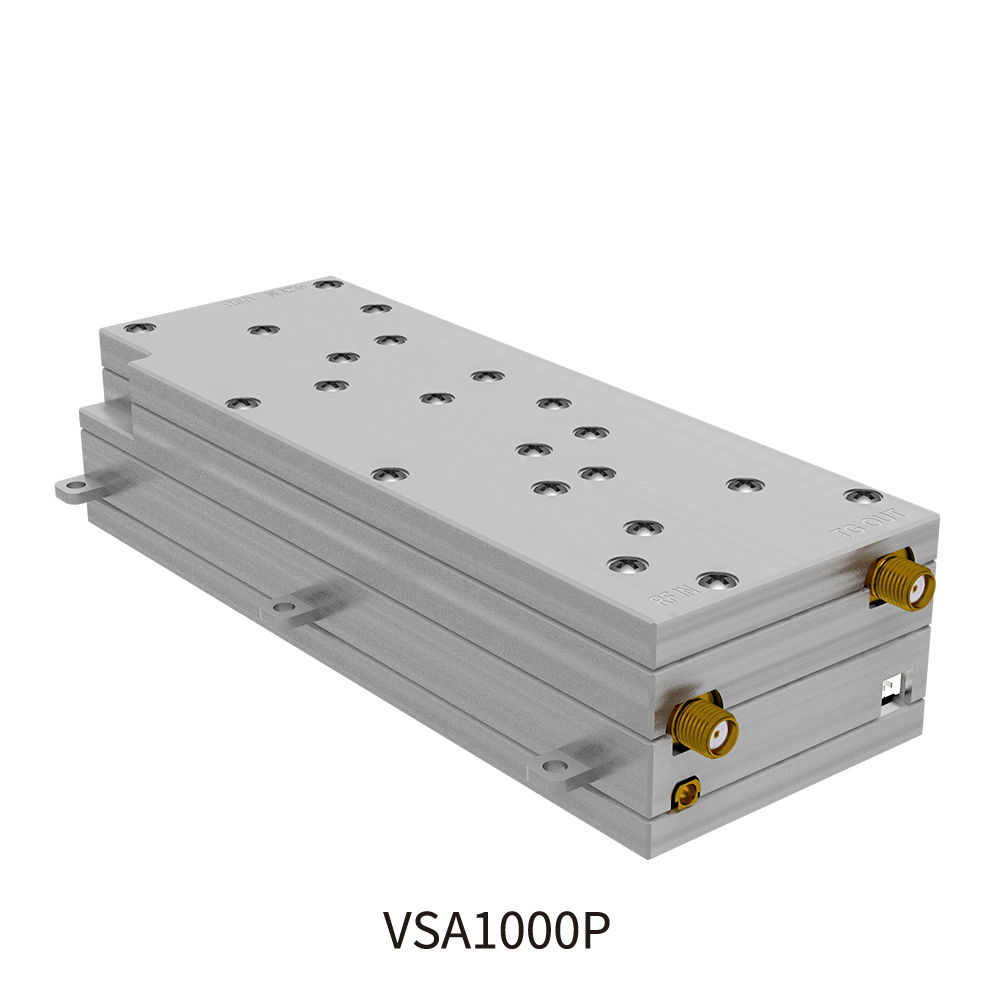

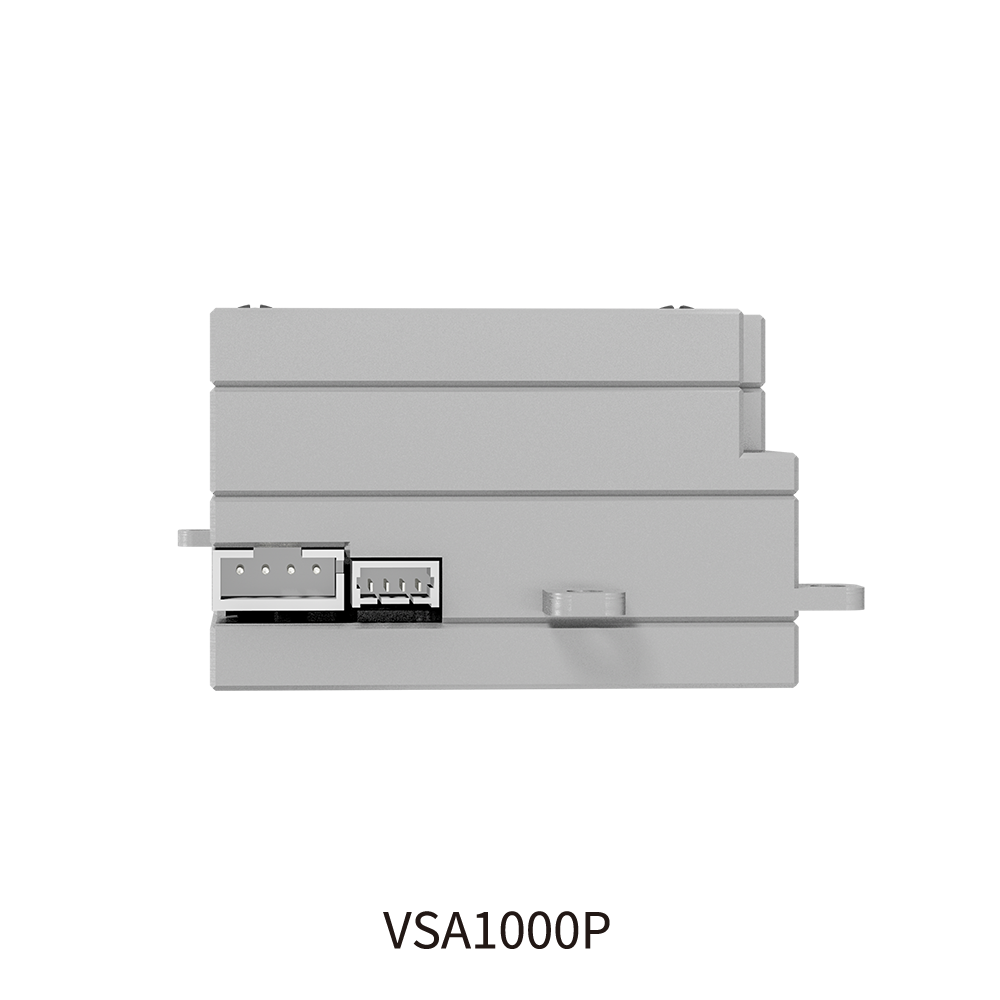

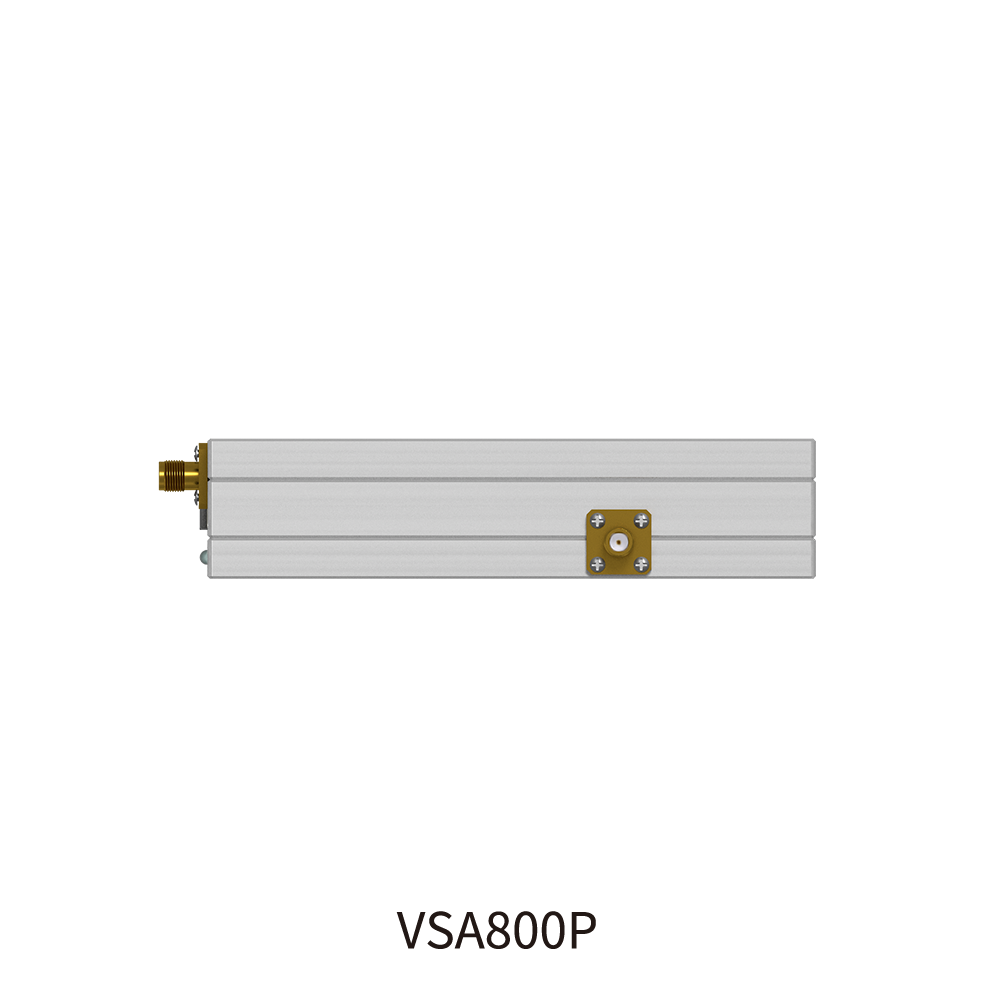

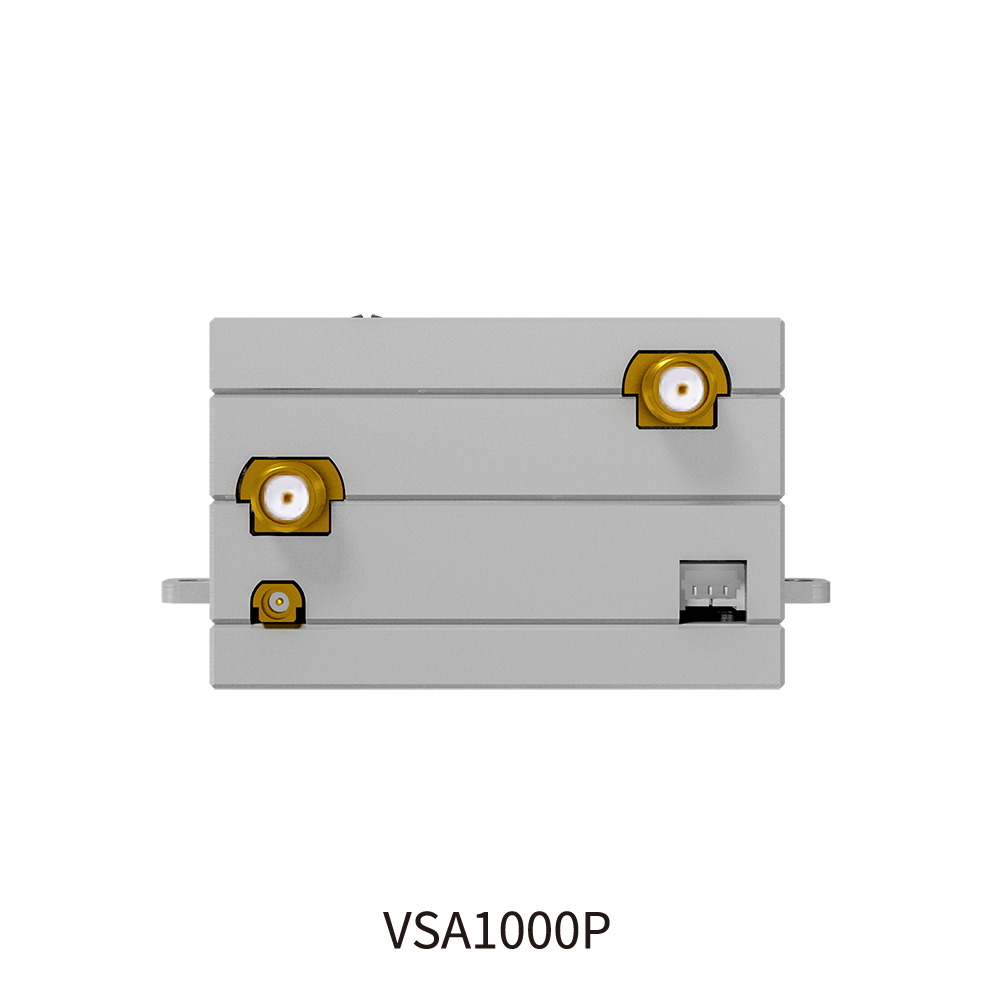

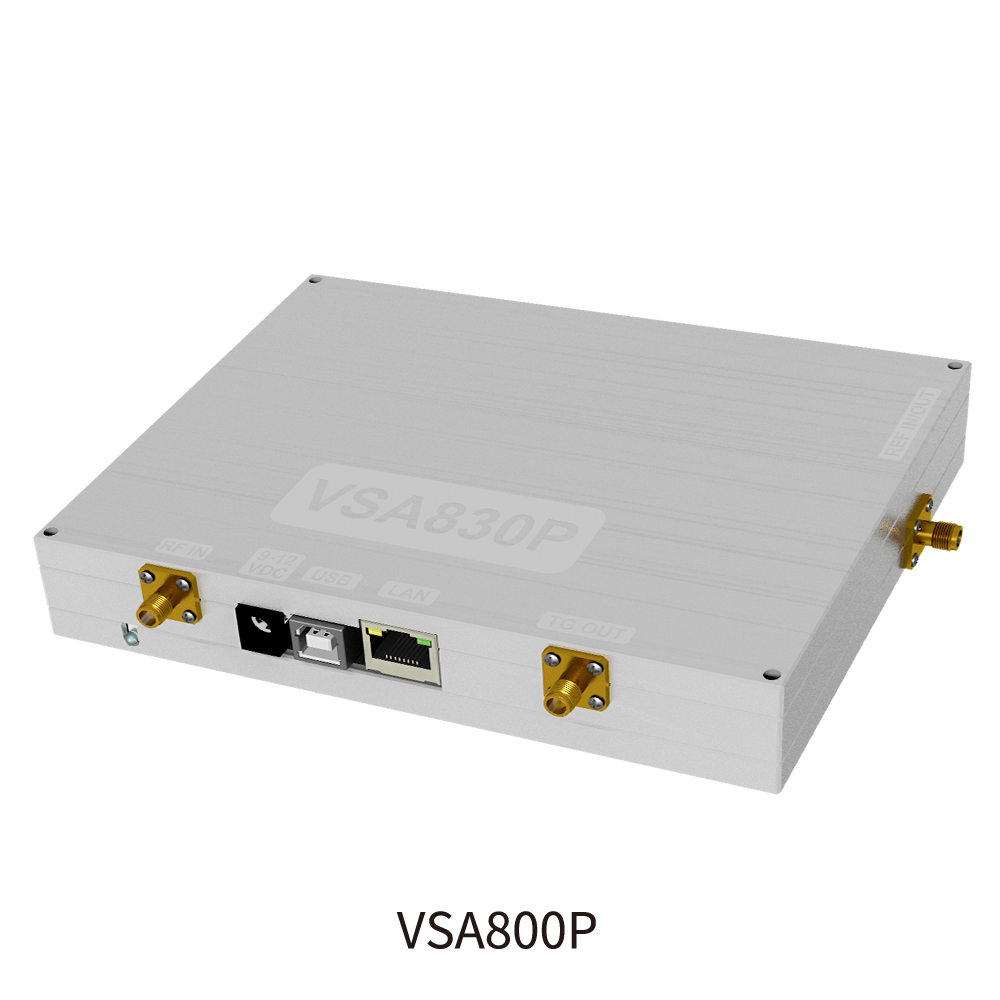

• 尺寸（长x宽x高）：145 mm×120 mm×30 mm（VSA800P）；143 mm×43 mm×34.2 mm (VSA1036P)
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
