M5065 300kHz至6.5GHz两端口USB模块式矢量网络分析仪|Copper Mountain (在产)

频率范围：300 kHz至6.5 GHz

宽输出功率范围：-55 dBm 至 +5 dBm*

动态范围：130 dB（10 Hz 中频带宽）典型值*

每点测量时间：30 或 70 µs 每点，最小典型值*

逻辑通道：最多16个逻辑通道，每个通道最多16个迹线

自动化编程支持：Python, LabVIEW, MATLAB, .NET 等

测量点数：最多200,001个测量点

校准方法：多种精密校准方法和自动校准

参考价格： $ 10,495.00 美元

厂家：Copper Mountain （收录38个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

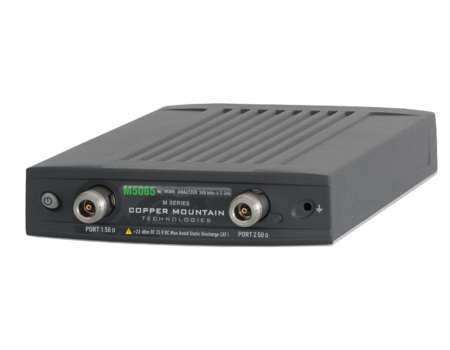

M5065 是一款 2 端口 6.5 GHz 矢量网络分析仪，以更经济的封装提供计量级性能，但不包含许多高级功能：

矢量混合器校准
TRL 校准
频率偏移
时域
门控

VNA 和 ACM 交付时附带不含数据的工厂校准证书。可以使用 ISO17025/Z540-1 认可的可追溯校准证书和不确定度的附加选项，但需要在订购时指定。

M5065 VNA 包括一个 RF 测量模块以及位于通过 USB 接口连接到测量硬件的 PC、笔记本电脑、平板电脑或 x86 板式计算机上的 S2 Windows 或 Linux 操作系统。 S2软件可以安装在多台计算机上，方便分析仪测量模块的共享使用。

M5065 的应用包括射频组件设计和测试、晶圆上探测、现场测试、插入损耗测量、天线匹配、质量控制、材料测量等。

图片幻灯片

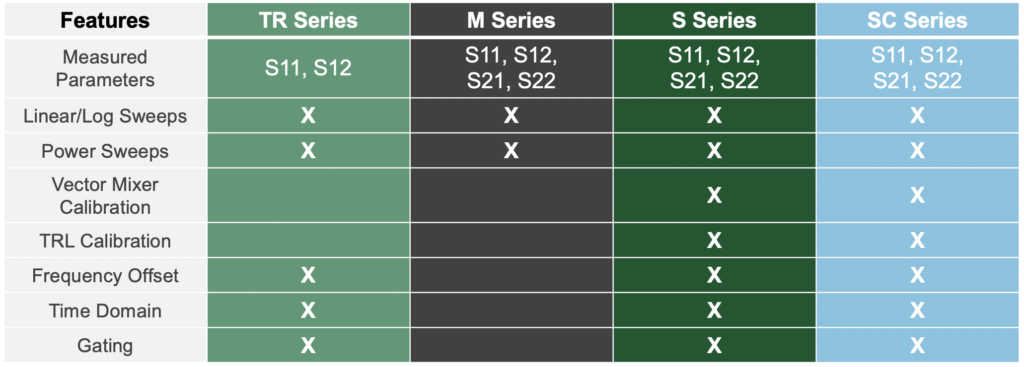

TR系列 M系列 S系列 SC系列功能对比（X代表具备该功能）

关键词:

频率范围：300 kHz - 6.5 GHz
宽输出功率范围：-55 dBm 至 +5 dBm
动态范围：130 dB（10 Hz 中频带宽）典型值
每点测量时间：70 µs每点，最小典型值
逻辑通道：最多16个逻辑通道，每个通道最多16个迹线
自动化编程：支持Python, LabVIEW, MATLAB, .NET等语言
测量点数：最多200,001个测量点
校准方法：多种精密校准方法和自动校准

此外，还包括以下特性和规格：

传输测量精度：
- 0 dB 至 +10 dB：±0.2 dB / ±2°
- -45 dB 至 0 dB：±0.1 dB / ±1°
- -65 dB 至 -45 dB：±0.2 dB / ±2°
- -85 dB 至 -65 dB：±1.0 dB / ±6°
反射测量精度：
- -15 dB 至 0 dB：±0.4 dB / ±3°
- -25 dB 至 -15 dB：±1.0 dB / ±6°
- -35 dB 至 -25 dB：±3.0 dB / ±20°
迹线噪声幅度（中频带宽3 kHz）：0.002 dB rms
温度依赖性：0.02 dB/°C
系统数据：
- 直接性：46 dB
- 源匹配：40 dB
- 负载匹配：46 dB
- 反射跟踪：±0.10 dB
- 传输跟踪：±0.08 dB
- 功率范围：-55 dBm 至 +5 dBm
- 功率精度：±1.5 dB
- 功率分辨率：0.05 dB
- 谐波失真：-20 dBc
- 非谐波杂散：-20 dBc
测试端口输出：
- 阻抗：50 Ohm
- 测试端口连接器类型：N型，母头
- 测试端口数量：2
- 频率范围：300 kHz至6.5 GHz
- 全频率精度：±5·10⁻⁶
- 频率分辨率：1 Hz
- 测量带宽：1 Hz至100 kHz
动态范围：125 dB（典型值130 dB）
未校正系统性能：
- 直接性：15 dB
- 源匹配：15 dB
- 负载匹配：15 dB
系统与电源：
- 操作系统：Windows 7及以上
- CPU频率：1.5 GHz
- 内存：1 GB
- 接口：USB 2.0
- 连接器类型：USB B
- 输入功率（VNA）：9 V DC至15 V DC
- 输入功耗（VNA）：12 W
- 电源供应（主插座）：110-240 V，50/60 Hz
- 功耗（主插座）：14 W
推荐工厂校准间隔：3年
环境规格：
- 工作温度：+5 °C至+40 °C（41 °F至104 °F）
- 存储温度：-50 °C至+70 °C（-58 °F至158 °F）
- 湿度：25 °C（77 °F）时90%
- 大气压力：70.0 kPa至106.7 kPa
尺寸：
- 长度：297 mm
- 宽度：160 mm
- 高度：44 mm
- 重量：1.7 kg（60 oz）
