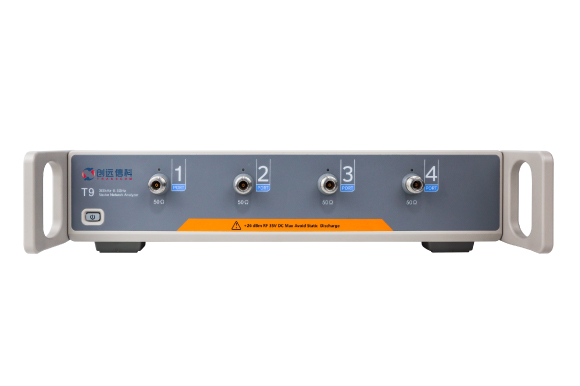

频率范围： 300KHz至8.5GHz
大动态范围：＞ 125 dB @(IFBW=10 Hz )，typ.130 dB
低迹线噪声：2 mdB rms @(IFBW=3 kHz )
测量速度快：42 μs/point @(IFBW=500 kHz)
高等效方向性：＞ 45 dB
支持远程控制： LAN
厂家：创远信科|创远信科（上海）技术股份有限公司
产地：中国 上海
同厂商产品
频率范围：300 kHz至18 GHz宽输出功率范围：-40 dBm 至 +10 dBm动态范围：130 dB（10 Hz 中频带宽）典型值*每点测量时间：30 µs 每点，最小典型值*逻辑通道：最多16个逻辑通道，每个通道最多16个迹线自动化编程支持：Python, LabVIEW, MATLAB, .NET 等测量点数：最多200,001个测量点校准方法：多种精密校准方法和自动校准
频率范围：300 kHz至6.5 GHz宽输出功率范围：-55 dBm 至 +5 dBm*动态范围：130 dB（10 Hz 中频带宽）典型值*每点测量时间：30 或 70 µs 每点，最小典型值*逻辑通道：最多16个逻辑通道，每个通道最多16个迹线自动化编程支持：Python, LabVIEW, MATLAB, .NET 等测量点数：最多200,001个测量点校准方法：多种精密校准方法和自动校准
频率范围：300 kHz至4.5 GHz宽输出功率范围：-55 dBm 至 +5 dBm*动态范围：130 dB（10 Hz 中频带宽）典型值*每点测量时间：30 或 70 µs 每点，最小典型值*逻辑通道：最多16个逻辑通道，每个通道最多16个迹线自动化编程支持：Python, LabVIEW, MATLAB, .NET 等测量点数：最多200,001个测量点校准方法：多种精密校准方法和自动校准
M5090 300kHz至8.5GHz两端口USB模块式矢量网络分析仪|Copper Mountain (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

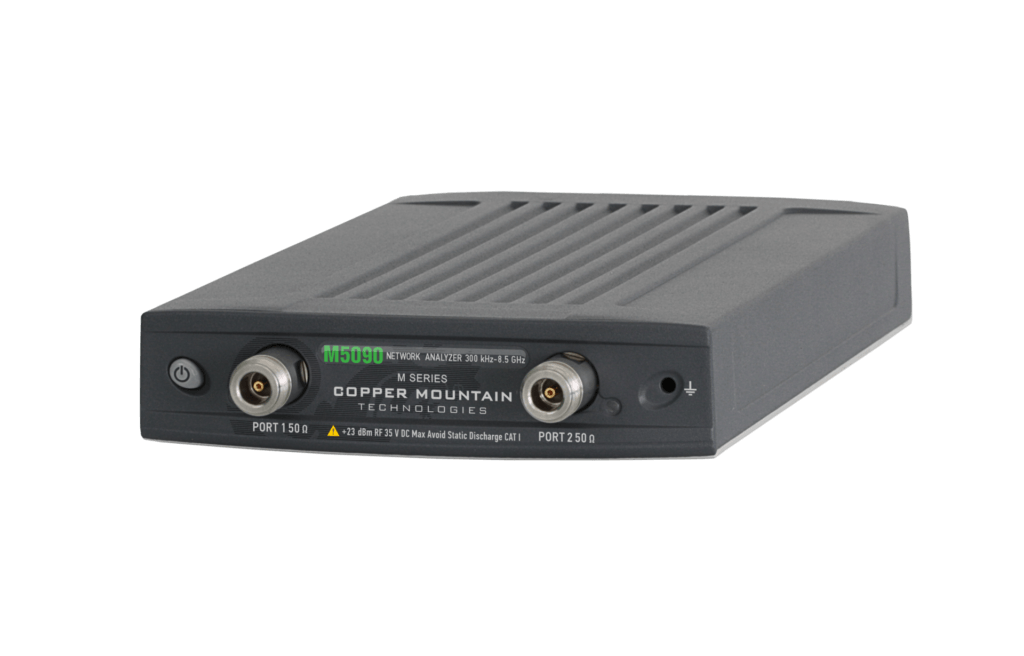

M5090 是一款 2 端口 8.5 GHz 矢量网络分析仪，以更经济的封装提供计量级性能，但不包含许多高级功能：
矢量混合器校准
TRL 校准
频率偏移
时域
门控
VNA 和 ACM 交付时附带不含数据的工厂校准证书。可以使用 ISO17025/Z540-1 认可的可追溯校准证书和不确定度的附加选项，但需要在订购时指定。
M5090 VNA 包括一个 RF 测量模块以及位于通过 USB 接口连接到测量硬件的 PC、笔记本电脑、平板电脑或 x86 板式计算机上的 S2 Windows 或 Linux 操作系统。 S2软件可以安装在多台计算机上，方便分析仪测量模块的共享使用。
频率范围：300 kHz至8.5 GHz
宽输出功率范围：-55 dBm 至 +5 dBm*
动态范围：130 dB（10 Hz 中频带宽）典型值*
每点测量时间：30 或 70 µs 每点，最小典型值*
逻辑通道：最多16个逻辑通道，每个通道最多16个迹线
自动化编程支持：Python, LabVIEW, MATLAB, .NET 等
测量点数：最多200,001个测量点
校准方法：多种精密校准方法和自动校准
TR系列 M系列 S系列 SC系列功能对比（X代表具备该功能）
关键词:
频率范围：300 kHz - 9 GHz
输出功率范围：-55 dBm 至 +5 dBm
动态范围：130 dB（10 Hz 中频带宽）典型值
每点测量时间：70 µs每点，最小典型值
逻辑通道：最多16个逻辑通道，每个通道最多16个迹线
自动化编程：支持Python, LabVIEW, MATLAB, .NET等语言
测量点数：最多200,001个测量点
校准方法：多种精密校准方法和自动校准
传输测量精度：
300 kHz至6.5 GHz：
0 dB 至 +10 dB：±0.2 dB / ±2°
-45 dB 至 0 dB：±0.1 dB / ±1°
-65 dB 至 -45 dB：±0.2 dB / ±2°
-85 dB 至 -65 dB：±1.0 dB / ±6°
6.5 GHz至8.0 GHz：
0 dB 至 +10 dB：±0.2 dB / ±2°
-40 dB 至 0 dB：±0.1 dB / ±1°
-60 dB 至 -40 dB：±0.2 dB / ±2°
-80 dB 至 -60 dB：±1.0 dB / ±6°
8.0 GHz至8.5 GHz：
0 dB 至 +10 dB：±0.2 dB / ±2°
-35 dB 至 0 dB：±0.1 dB / ±1°
-55 dB 至 -35 dB：±0.2 dB / ±2°
-75 dB 至 -55 dB：±1.0 dB / ±6°
反射测量精度：
-15 dB 至 0 dB：±0.4 dB / ±3°
-25 dB 至 -15 dB：±1.0 dB / ±6°
-35 dB 至 -25 dB：±3.0 dB / ±20°
迹线噪声幅度（中频带宽3 kHz）：0.002 dB rms
温度依赖性：0.02 dB/°C
系统数据：
直接性：46 dB
源匹配：40 dB
负载匹配：46 dB
反射跟踪：±0.10 dB
传输跟踪：±0.08 dB
功率范围：
300 kHz至8.0 GHz：-55 dBm 至 +5 dBm
8.0 GHz至8.5 GHz：-55 dBm 至 +3 dBm
功率精度：±1.5 dB
功率分辨率：0.05 dB
谐波失真：
300 kHz至6.5 GHz：-20 dBc
6.5 GHz至8.5 GHz：-15 dBc
非谐波杂散：-20 dBc
测试端口输出：
阻抗：50 Ohm
测试端口连接器类型：N型，母头
测试端口数量：2
频率范围：300 kHz至8.5 GHz
全频率精度：±5·10⁻⁶
频率分辨率：1 Hz
测量带宽：1 Hz至100 kHz
动态范围：
300 kHz至6.5 GHz：125 dB（典型值130 dB）
6.5 GHz至8.0 GHz：120 dB（典型值125 dB）
8.0 GHz至8.5 GHz：115 dB（典型值120 dB）
未校正系统性能：
直接性：15 dB（300 kHz至6.5 GHz），12 dB（6.5 GHz至8.5 GHz）
源匹配：15 dB
负载匹配：15 dB
系统与电源：
操作系统：Windows 7及以上
CPU频率：1.5 GHz
内存：1 GB
接口：USB 2.0
连接器类型：USB B
输入功率（VNA）：9 V DC至15 V DC
输入功耗（VNA）：12 W
电源供应（主插座）：110-240 V，50/60 Hz
功耗（主插座）：14 W
推荐工厂校准间隔：3年
尺寸：
长度：297 mm
宽度：160 mm
高度：44 mm
重量：1.7 kg（60 oz）
环境规格：
工作温度：+5 °C至+40 °C（41 °F至104 °F）
存储温度：-50 °C至+70 °C（-58 °F至158 °F）
湿度：25 °C（77 °F）时90%
大气压力：70.0 kPa至106.7 kPa
