RSA200 9kHz至20GHz手持式实时频谱分析仪|白鹭电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
RSA系列频谱仪是一款宽频带、高性能的便携式实时频谱分析仪，测量频率覆盖5kHz~26.5GHz，可同时适用于室内现场和户外环境使用。
产品采用10.1英寸LED背光高亮度显示屏，支持多点触控操作。具备实时频谱、扫频频谱、场强测量、USB功率测量、干扰定位和解调分析等测量模式，便于用户现场接收分析各种射频信号。高达80dB的中镜频抑制和极小的剩余响应指标使其满足无线电监测的更高需求。产品测试功能非常全面，可电池供电、携带方便，是各种电子设备现场测试参数、工程安装调试、日常维护维修的有力工具，可广泛应用于通信、广播电视、无线电管理、电子侦测与对抗、精确制导等各领域，也是高校教学的最佳选择。
频率范围：9kHz~20GHz;
最大实时带宽: 40MHz;
100% POI 时的最短信号持续时间7us;
高达80dB中镜频抑制;

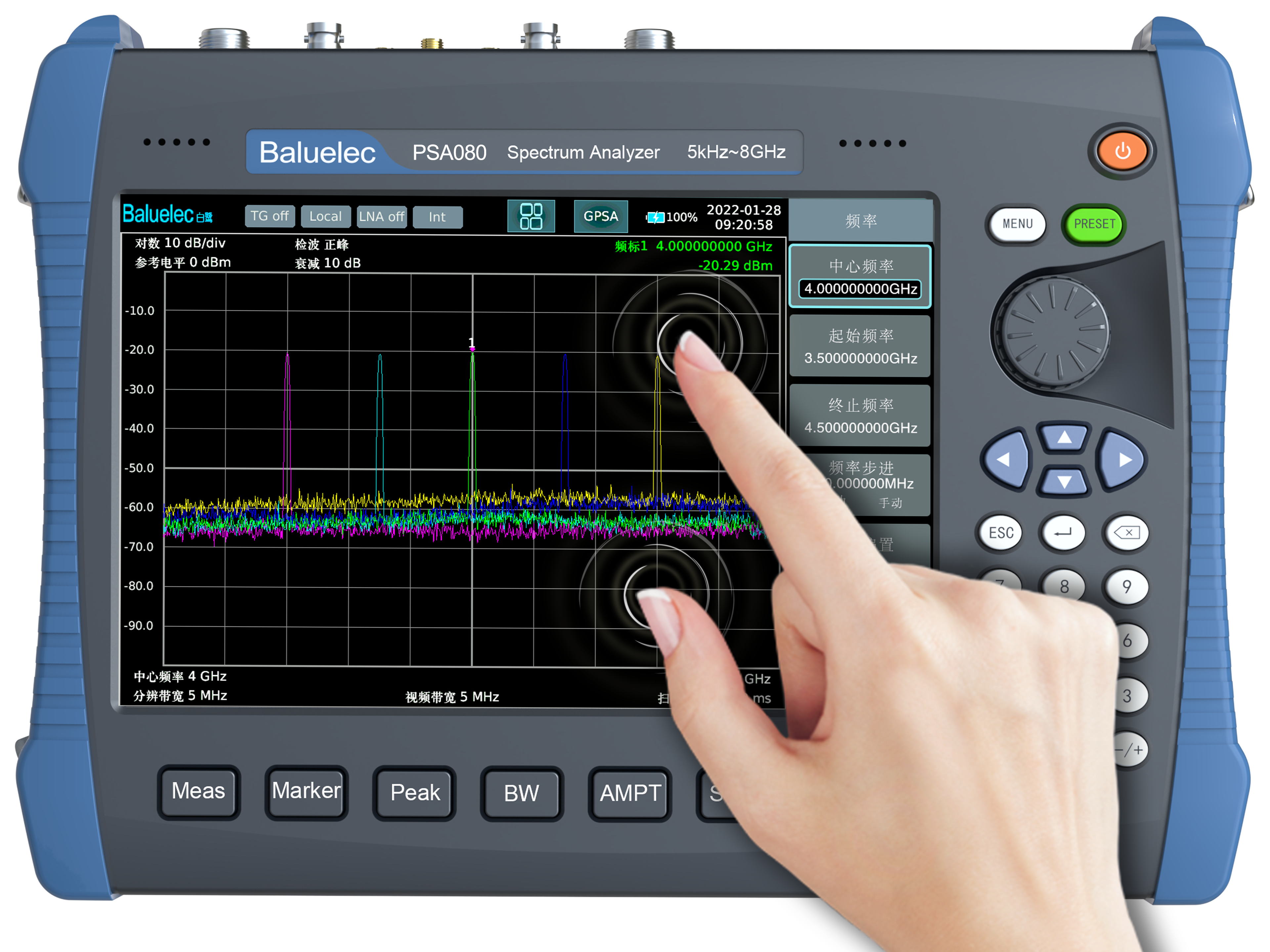

10.1英寸高亮显示屏并支持触控操作;
可拆卸鲤离子电池，方便外场测试;
实时、扫频模式可切换具有实时频谱、普通频谱2种模式可随时切换 | |
具有多种测量功能在RTSA模式下，提供常规、密度谱（余辉）、光谱、密度光谱、功率时间谱、功率时间频谱、功率时间光谱等多种测量功能。 | |
多种触发功能在RTSA模式下，包含自由触发、外触发、中频功率触发、PPS脉冲触发、频率掩膜触发功能。 | |
通用频谱分析功能通用频谱分析通过扫描和FFT两种测量方法完成对信号的频率、功率等参数测量。 | |
高级测量功能普通频谱下，具备邻道功率、信道功率、占用带宽、载噪比、谐波失真、PASS-Fail、场强测量、三阶互调、时间频谱 |
关键词:
| 技术指标 | |||||
| 工作模式 | |||||
| 工作模式 | RSA080 | RSA200 | RSA260 | ||
| 扫频频谱(GPSA) | √ | √ | √ | ||
| 实时频谱(RTSA) | √ | √ | √ | ||
| 场强测量(FS) | √ | √ | √ | ||
| 干扰定位(IL) | √ | √ | √ | ||
| 模拟解调(AMA) | √ | √ | √ | ||
| 功率测量(PM) | √ | √ | √ | ||
| 实时频谱分析 | |||||
| 产品型号 | RSA080 | RSA200/RSA260 | |||
| 频率范围 | 5kHz~8GHz | 9kHz~20GHz/26.5GHz | |||
| 频率准确度(标配) | lppm | 0.5ppm | |||
| 实时分析带宽 | 40MHz | ||||
| 100%POI时的最短信号持续时间 | 7us | ||||
| 相位噪声 | 98dBc/Hz@10kHz(1GHz载波) | 95dBc/Hz@10kHz(1GHz载波) | |||
| 窗函数类型 | 汉宁、布莱克曼-哈里斯、矩形、平顶、凯撒、高斯 | ||||
| 最大采样率 | 51.2MB | ||||
| 显示模式 | 密度谱、瀑布图、功率VS时间 | ||||
| 触发模式 | 外触发、中频功率、pps秒脉冲(选配GPS)、频率模板 | ||||
| 扫频频谱分析 | |||||
| 产品型号 | RSA080 | RSA200/RSA260 | |||
| 频率范围 | 5kHz~8GHz | 9kHz~20GHz/26.5GHz | |||
| 分辨率带宽 | 1Hz~5MHz | ||||
| 最优噪声电平 | -165dBm | -162dBm | |||
| 扫描时间 | 20us~3000s(非零扫宽),5ms~3000s(零扫宽) | ||||
| 综合幅度精度 | ±1.5dB | 1MHz~13.5GHz 13.5GHz~20GHz 20GHz~26.5GHz | ±1.5dB ±2.0dB ±2.5dB | ||
| 衰减器 | 30dB,1dB步进 | 30dB,2dB步进 | |||
| 中频/镜频抑制 | 80dB/80dB(典型值) | 70dB/60dB(典型值) | |||
| 模拟解调分析 | |||||
| 产品型号 | RSA080 | RSA200/RSA260 | |||
| 载波频率 | 2MHz~8GHz | 2MHz~20GHz/26.5GHz | |||
| AM解调 | 调制率 | 20Hz至100kHz | |||
| 调制率精度 | 1Hz,标称值(调制率<1kHz)<0.1%调制率，标称值(调制率≥1kHz) | ||||
| 调制深度 | 5%至95% | ||||
| 调制深度精度 | ±4%,标称值 | ||||
| FM解调 | 调制率 | 20Hz至100kHz | |||
| 调制率精度 | 1Hz,标称值(调制率<1kHz)<0.1%调制率，标称值(调制率≥1kHz) | ||||
| 频偏 | 500Hz至400kHz | ||||
| 频偏精度 | ±4%,标称值 | ||||
| I/Q数据实时采集 | 最大存储深度500MB,捕获带宽最大40MHz,I=Q=2Byte | ||||
| 其它测量选件 | |||||
| 适配型号 | RSA080/RSA200/RSA260 | ||||
| 场强测量 | 具备点频、频率步进扫描、列表扫描三种场强测量模式 | ||||
| 干扰定位 | 比幅式测向，具备干扰跟踪和交叉定位能力，可以拷贝和加载地图 | ||||
| 功率测量(USB功率探头：UP60) | 频率范围：10MHz~6GHz,功率范围： -60dBm~+20dBm,测量准确度：±0.5dB,最大输入电平：+33dBm(CW) | ||||
| 高级测量套件 | 信道功率、邻道功率、占用带宽、瀑布图、音频解调、频率计数、三阶互调、载噪比、谐波失真和Pass-Fail测量 | ||||
| 一般技术规格 | |||||
| 输入/输出接口 | |||||
| RF IN | 射频信号输入，N型阴性(50Ω) RF<20GHz | ||||
| 射频信号输入，2.92mm阳性(50Ω) RF≥20GHz | |||||
| USB | 主控端：USB 2.0,双路USB接口 | ||||
| LAN | 10/100 Base-T,RJ-45连接器 | ||||
| 耳机插孔 | FM/AM音频解调输出 | ||||
| REF IN | 10MHz参考输入，SMA阴头，输入功率0dBm至+10dBm | ||||
| IF OUT | 153.6MHz中频输出，SMA型阴性 | ||||
| Trig In | 外部触发输入，3.3V/5V TTL电平,SMA型阴性 | ||||
| GPS | GPS/BD天线输入端口，SMA阴头 | ||||
| DC 20V | 20VDC电源适配器接口 | ||||
| 常用参数 | |||||
| 显示器 TFT-LCD,10.1英寸，1280×800 | |||||
| 整机重量(含电池) | <3.9kg(不含VNA选件) | ||||
| 尺寸(长×宽×高) | 334mm×242mm×68mm(不包含提手) | ||||
| 工作温度 | -10℃至50℃(电池0至40℃) | ||||
| 存储温度 | -40℃至+70℃ | ||||
| 电池 | 14.8V 6400mAh | ||||
| 电源适配器 | 输入 | 100V~240VAC50/60Hz1.4A 输出 | +20VDC 6A | ||
| 整机功耗 | 约36W(RSA080),约40W(RSA200/RSA260) | ||||
在线购买
安徽白鹭电子科技有限公司
地址：安徽省合肥市高新区创新产业园一期C4座7F
邮编：230088
| 配置 | 描述 | 订货号 |
| 实时频谱仪主机 | 5kHz至8GHz（扫频和实时频谱） | RSA080 |
| 9kHz至20GHz/26.5GHz（扫频和实时频谱） | RSA200/260 | |
| 标配 | CD-ROM(用户手册、编程手册) | |
| AC/DC适配器(交流输入,+20VDC输出) | ||
| N/SMA-JK转接头1只，SMA-JJ电缆1根 | ||
| 选件 | 高级测量套件 | RSA-AMK |
| 高稳时基 | RSA-OCX0 | |
| GPS/BD 导航(带GPS天线) | RSA-BD | |
| 场强测量 | RSA-FS | |
| 干扰定位 | RSA-IL | |
| USB功率传感器(10MHz~6GHz) | UP60 | |
| 模拟调制分析(AM/FM调制分析） | RSA-AMA | |
| 宽带全向天线（300MHz~7.5GHz） | OA750 | |
| 宽带定向天线(600MHz~8GHz) | DA800 | |
| 超短波手持式测向天线(9kHz~8000MHz) | SDA800 | |
| 长续航电池（15000mAh，22000mAh/14.8V） | LB-15/LB-22 |
