6939 250kHz至6GHz PXI矢量信号发生器|思仪 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
6939矢量信号发生器提供频率范围250kHz~6GHz的多制式信号，单边带相位噪声优于-120dBc/Hz@10kHz（载波1GHz）、EVM优于1.0%，能够实现高纯连续波输出、模拟调制信号输出、数字矢量调制输出与任意波形输出等功能。
6939矢量信号发生器采用标准3U 4槽PXIe结构，能够产生用户自定义的任意波信号。可用于通信、导航、卫星等对测试系统的移动性、便携性、坚固性要求较高的应用场合，亦可应用于对测试系统的自动性、测试效率要求较高的场合，是组建PXIe总线自动测试系统常用的模块。
主要特点
频率范围宽：250kHz～6GHz；
EVM指标高：＜1.0%；
支持大容量存储任意波形发生；
单边带相位噪声低：＜-120dBc/Hz@10kHz（载波1GHz）；
支持AM/FM/PM/PSK/QAM/FSK/脉冲调制等多制式信号发生；
具有友好的人机交互界面。
功能特点

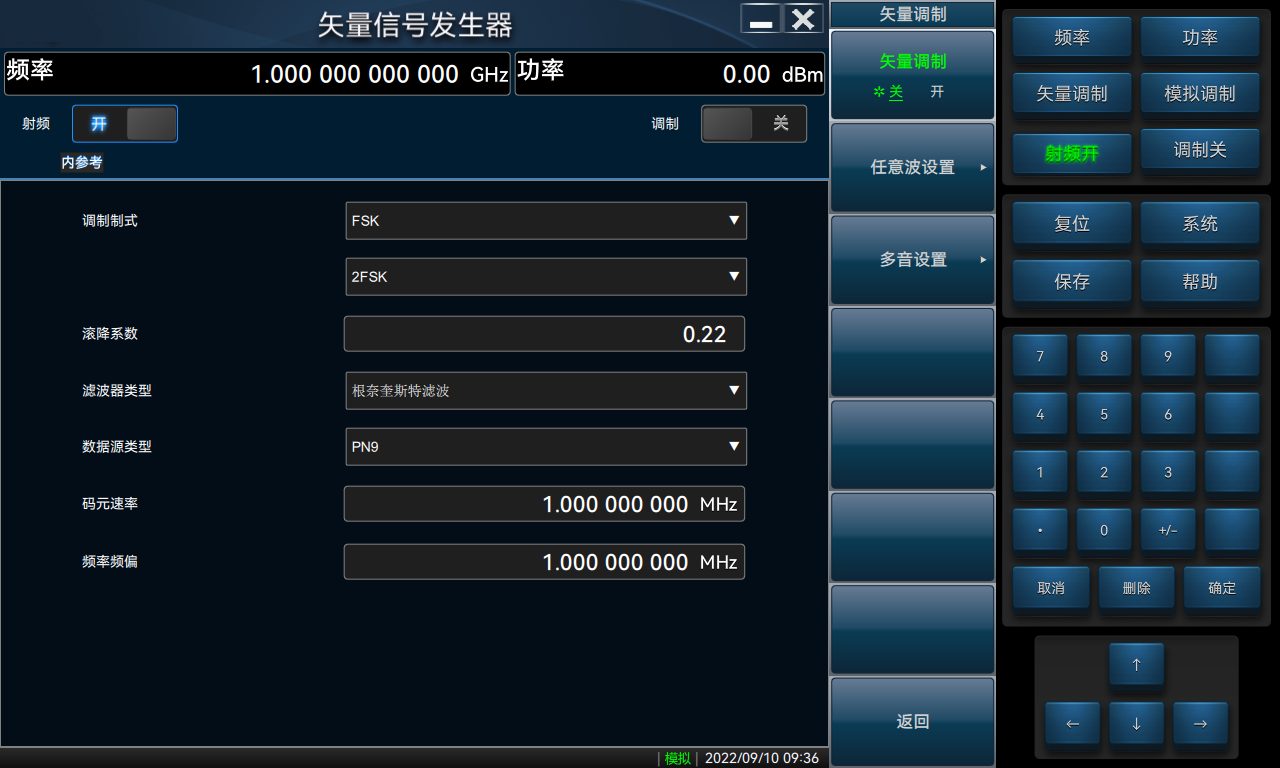

丰富的软件设置界面

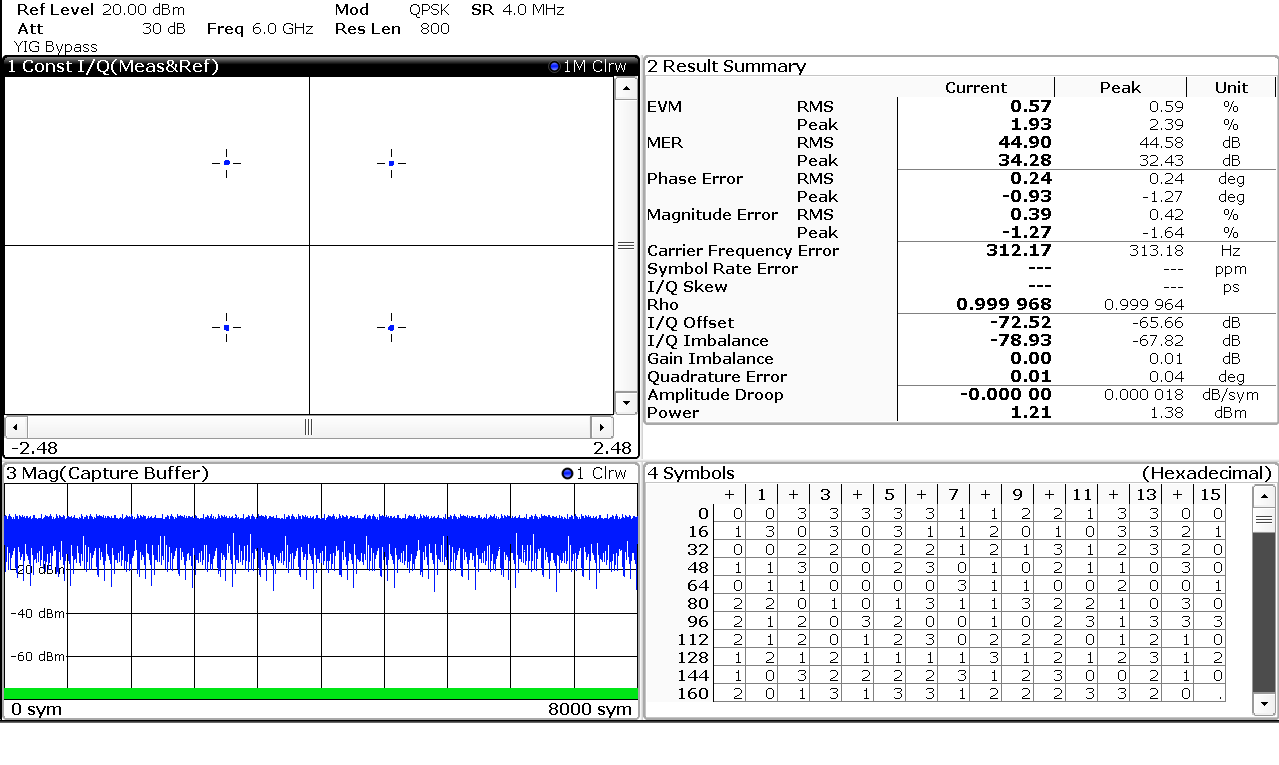

QPSK等调制制式高精度矢量信号发生功能（EVM＜1.0%)

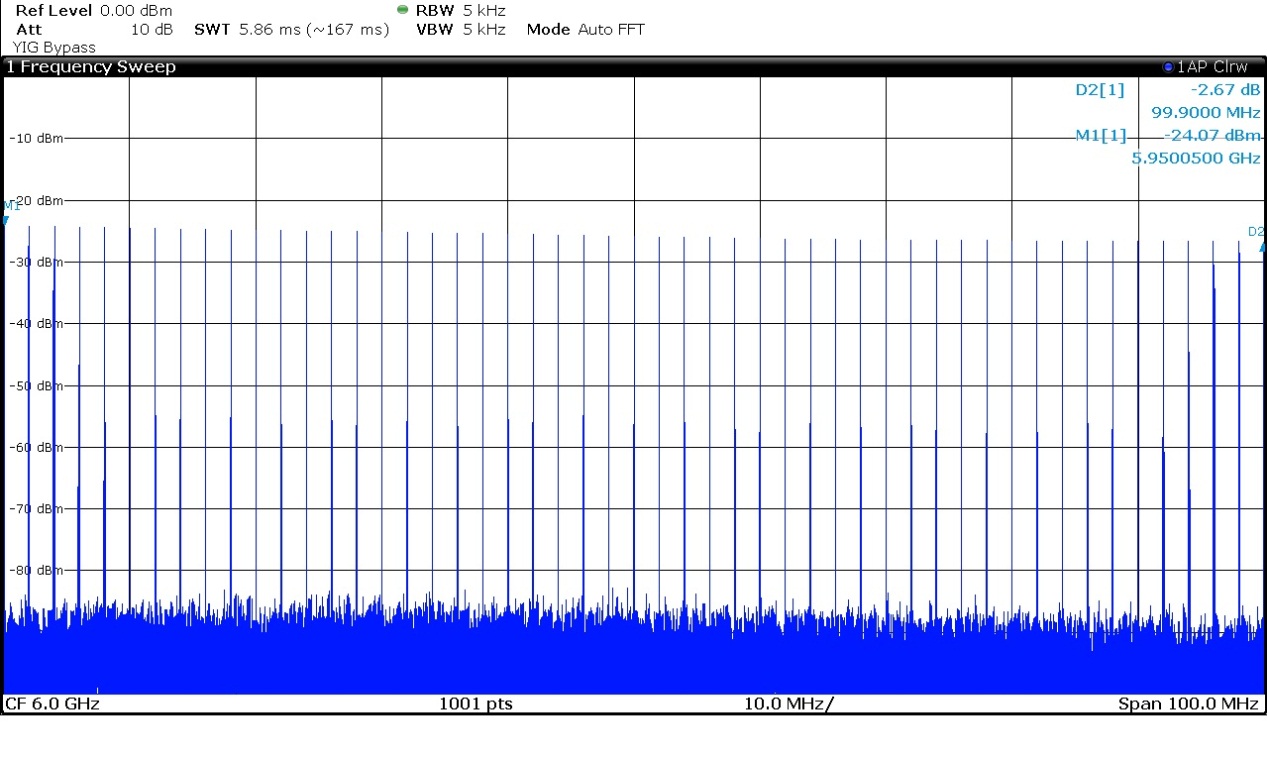

任意波形加载产生100MHz带宽多音信号

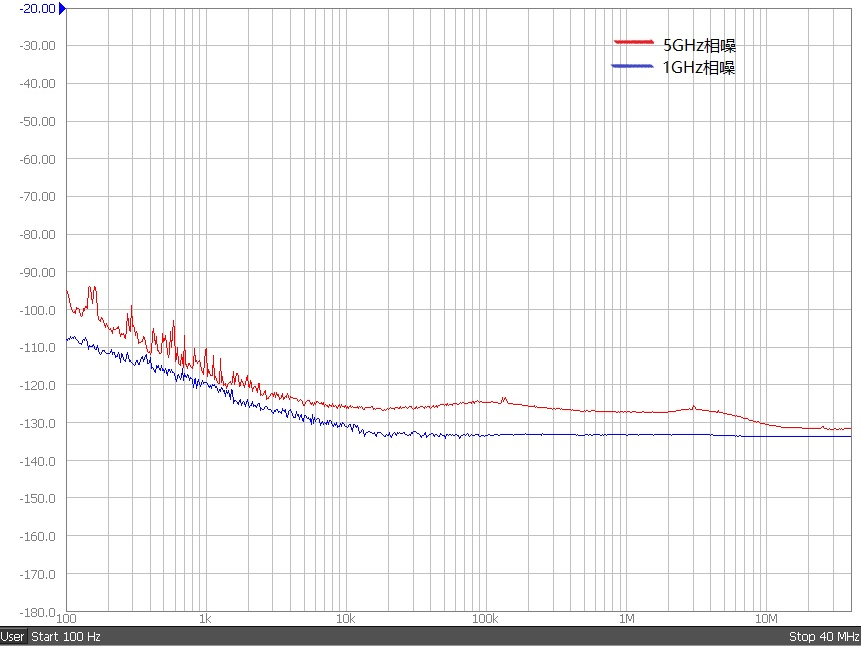

单边带相位噪声低

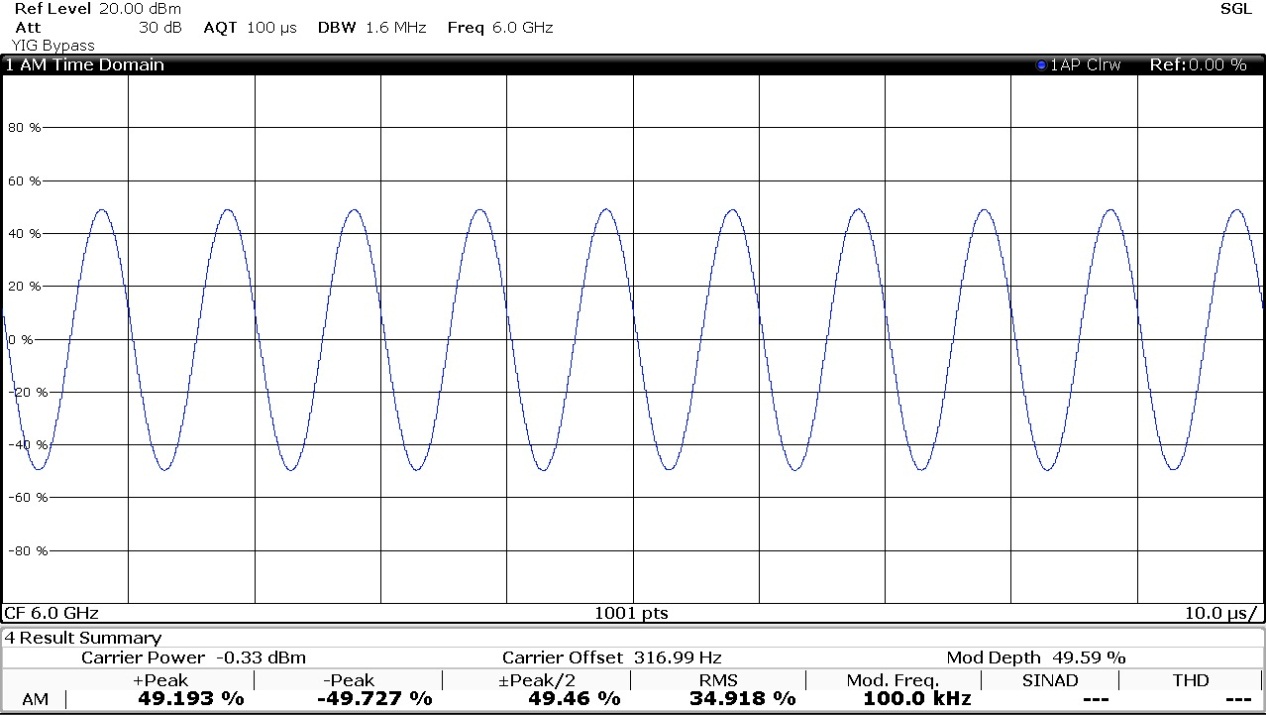

AM等模拟调制信号发生功能
关键词:
型号 | 6939 |
频率范围 | 250kHz~6GHz |
频率准确度 | ±1.0×10-7 |
频率分辨力 | 1Hz |
频率转换时间 | ≤1ms |
参考时钟频率 | 10MHz |
功率范围 | -120dBm~+10dBm |
功率准确度 | ±1.0dB(输出功率-30dBm~+10dBm) ±2.5dB(输出功率-120dBm~-30dBm) |
单边带相位噪声 | ≤-120dBc/Hz@10kHz（载波1GHz），≤-110dBc/Hz@10kHz（载波5GHz） |
谐波 | ≤-30dBc（输出电平0dBm） |
分谐波 | ≤-40dBc（输出电平0dBm） |
非谐波 | ≤-50dBc（输出电平0dBm） |
源电压驻波比 | ≤2：1（100MHz~6GHz：输出电平0dBm） |
外部脉冲调制 | 调制频率：DC~20MHz 脉冲调制开关比：≥50dBc |
最大调制带宽 | 10MHz（40MHz~120MHz） 50MHz（120MHz~600MHz） 100MHz（600MHz~6GHz） |
EVM | ≤1.0% rms（载波6GHz，4MHz码元速率，QPSK调制制式） |
结构形式 | 3U，4槽PXIe模块 |
外形尺寸 | 宽×高×深：（81.4±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm |
重量 | ≤2.0kg |
工作温度 | 0℃~+50℃ |
贮存温度 | -40℃~+70℃ |
供电方式 | PXIe机箱供电 |
功耗 | ≤80W |
接口 | 10MHz输入端口：SMB（阳） 10MHz输出端口：SMB（阳） 100MHz输出端口：SMB（阳） 参考输入端口：MMPX（阴） 参考输出端口：MMPX（阴） 触发端口：MMPX（阴） 脉冲输入端口：SMB（阳） 脉冲输出端口：SMB（阳） 信号输出端口：SMA（阴） |
官方直营
正品保证
正规发票编号 | 名称 | 描述 | |
|---|---|---|---|
6939 | 矢量信号发生器 | 内含6954E基带信号发生器、6935AB信号发生器、6993A矢量调制器 、6984AA信号调理器 各1个 |
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
6939-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年。 | |
6939-JL | 计量服务 | 计量校准服务，提供计量报告。 | |
7020D | PXIe零槽 | 购买该选件需另外购买7011L或7011D选件 | |
7011A | 4槽PXIe便携式一体机 | ||
7011D | 8槽便携式PXIe机箱 | 购买该选件需另外购买7020D选件 | |
7011L | 18槽PXIe机箱 | 购买该选件需另外购买7020D选件 |
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
软件光盘 | |||
产品合格证 | |||
用户手册 |
