6935DE 250kHz至20/50GHz PXI信号发生器|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
6935DE信号发生器提供频率范围250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）的高纯与超低相噪的本振信号，频率转换时间小于1ms，单边带相位噪声优于-114dBc/Hz@10kHz频偏（载波10GHz，典型值1），可达到台式仪器级别的频谱纯度。
6935DE信号发生器采用3U PXIe结构形式，体积小、重量轻，便于组建PXI/PXIe测试系统，具有很大的灵活性和可扩展性。该产品输出信号频率范围宽、相位噪声低、频率分辨力高，优异的性能使其可适用于通信以及导航设备等众多领域产品的研发、生产、检测与维护中，可有效降低测试成本并提高测试效率。
主要特点
频率范围宽：250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）
频率分辨力高：0.001Hz
频率转换时间快：≤1ms
体积小：主机为3U 3槽PXIe模块
功能特点

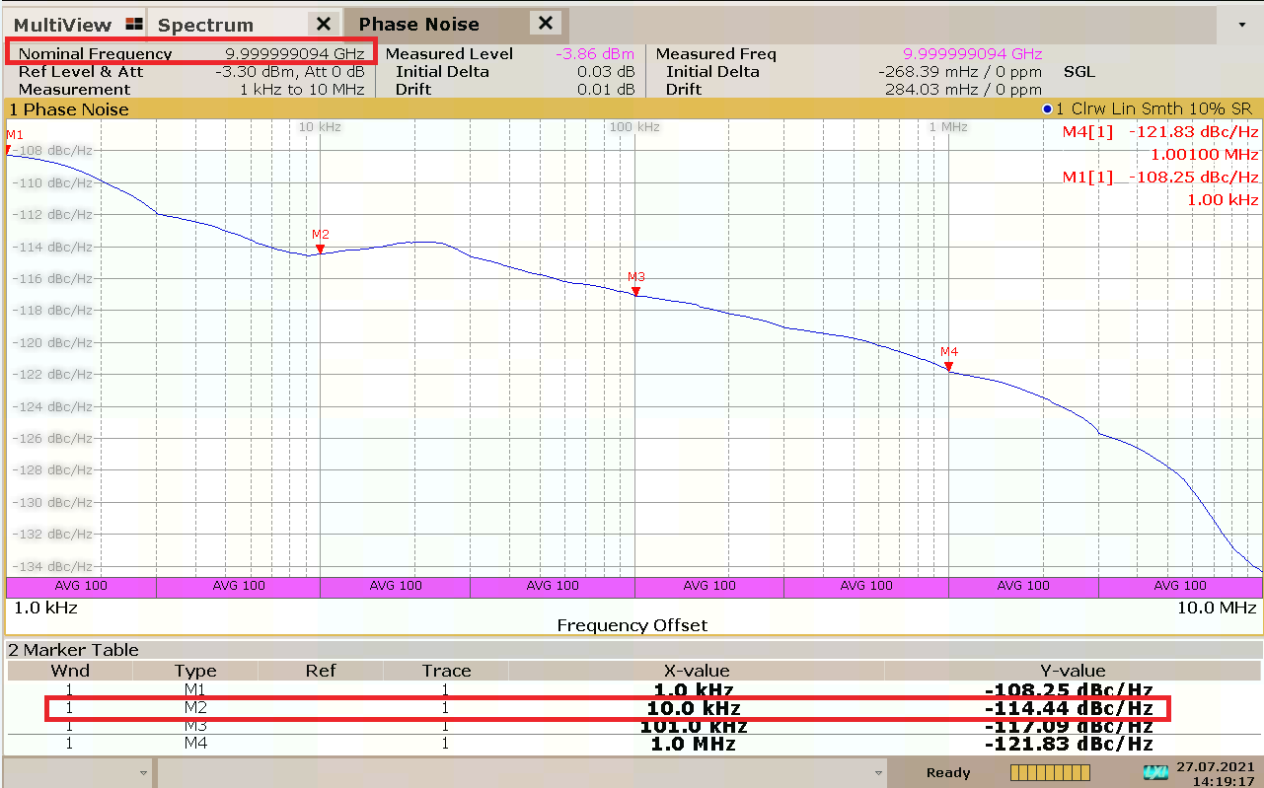

优异的相位噪声指标
6935DE信号发生器单边带相位噪声优于-114dBc/Hz@10kHz（载波10GHz，典型值1），能够满足大部分应用场景的测试需求。

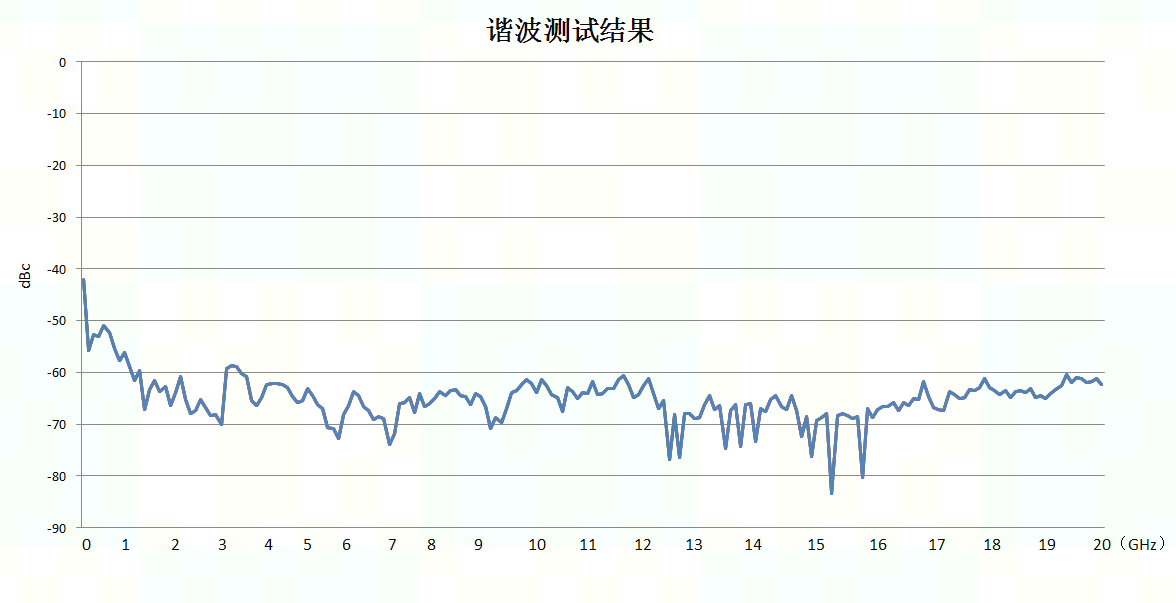

谐波抑制较好
6935DE信号发生器在输出0dBm功率时，谐波指标能达到≤-35dBc（典型值1）。

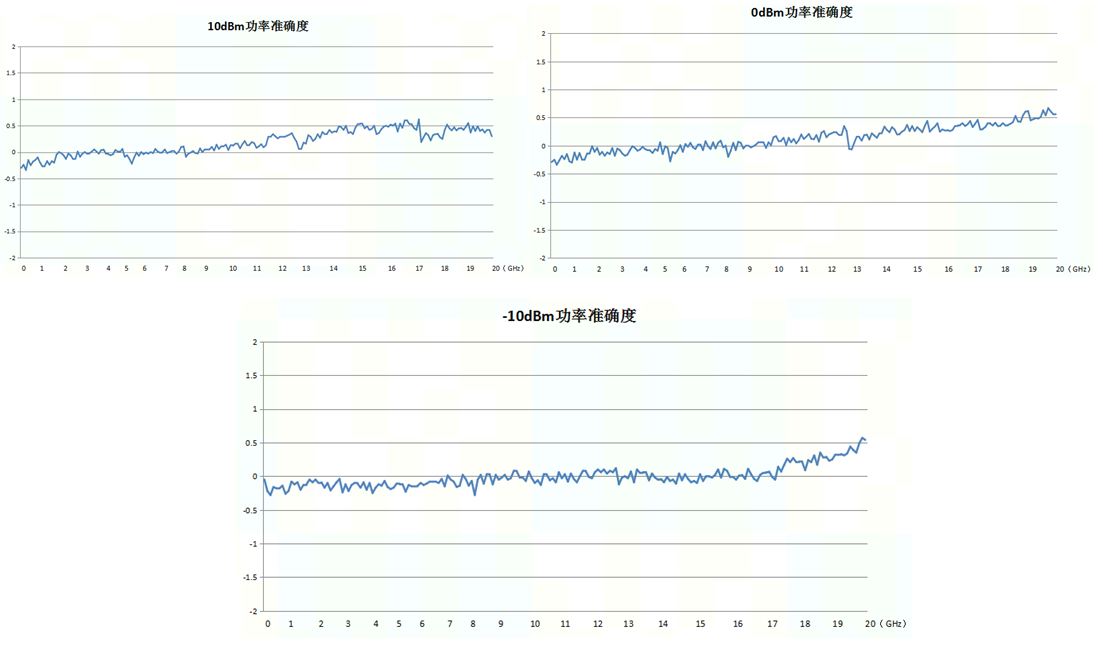

精准的幅度特性
6935DE信号发生器能够输出-10dBm～10dBm幅度范围的微波信号，输出信号精度高，稳定性好，可以为自动化测试系统提供有力支撑。

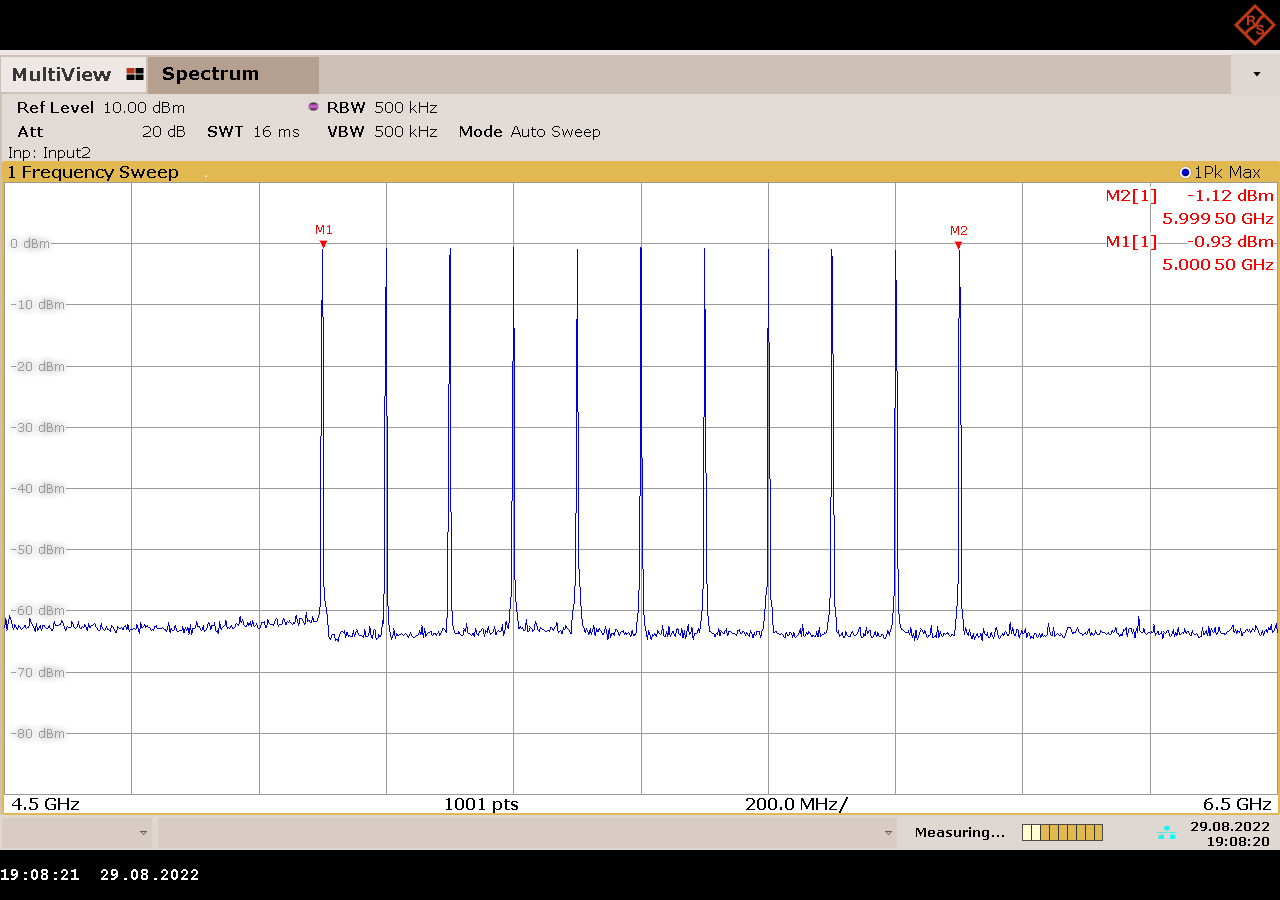

扫描功能
6935DE信号发生器支持输出信号的扫描功能，用户可以自己定义需要的测试序列，操作方便简洁，能够有效提高测试效率。

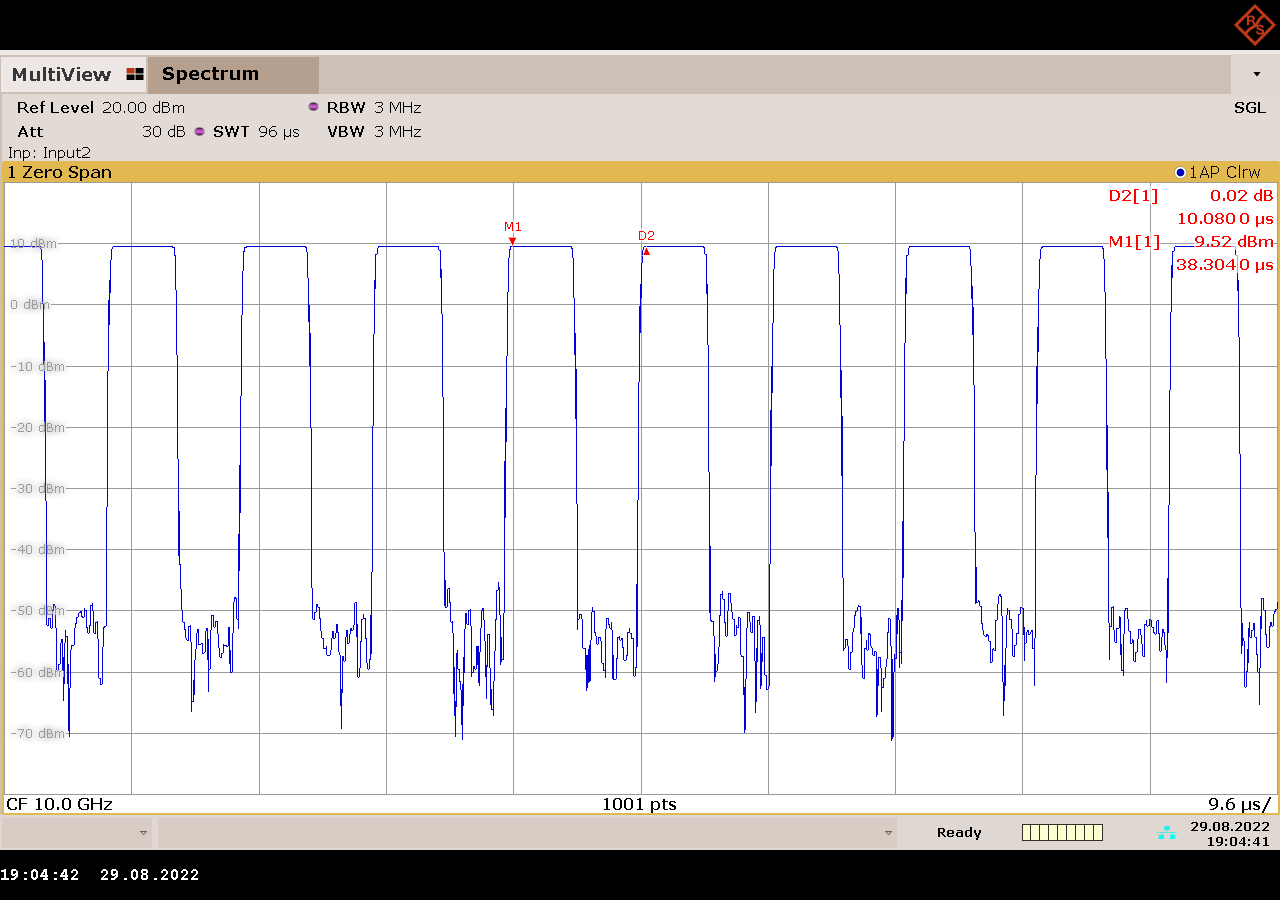

脉冲功能
6935DE信号发生器支持外部脉冲信号输入，用户可以将自己需要的脉冲信号输入6935DE信号发生器中，加载到载波上，操作方便简洁。
注1：以典型值方式给出的补充特性，仅供用户参考，不作考核。
关键词:
型号 | 6935DE |
频率范围 | 主机和主机加6984DA信号调理器选件：250kHz～20GHz 主机加6935DE-H01选件：250kHz～50GHz（典型值1可扩展至54GHz） |
频率分辨力 | 0.001Hz |
频率转换时间 | ≤1ms |
频率准确度 | ±1.0×10-7 |
参考输出 | 10MHz参考输出功率：+5dBm±2dB |
100MHz参考输出功率：+5dBm±2dB | |
外部参考输入 | 外部参考输入频率：1MHz～20MHz（1MHz步进） |
外部参考输入功率：-10dBm～10dBm | |
单边带相位噪声 @10kHz（载波10GHz） | ≤-114dBc/Hz，典型值1 |
谐波 （输出电平：0dBm） | ≤-20dBc（250kHz～250MHz） ≤-25dBc（250MHz～1GHz） ≤-30dBc（1GHz～2GHz） ≤-35dBc（2GHz～12GHz） ≤-40dBc（12GHz～20GHz） |
非谐波杂散 （输出电平：5dBm） | ≤-50dBc（250kHz～8GHz） ≤-52dBc（8GHz～10GHz） ≤-55dBc（10GHz～18GHz） ≤-45dBc（18GHz～50GHz） ≤-45dBc（50GHz～54GHz），典型值1 |
功率范围 | 主机：-10dBm～+10dBm |
主机加6984DA信号调理器选件：-110dBm～+18dBm，典型值1 | |
主机加6935DE-H01选件：-110dBm～+10dBm，典型值1 | |
功率准确度 | 主机：±2dB |
主机加6984DA信号调理器选件： ±1dB（-20dBm～10dBm），典型值1 ±2dB（-90dBm～-20dBm）。 | |
主机加6935DE-H01选件：±2dB，典型值1 | |
功率转换时间 | 主机：≤4ms |
主机加6984DA信号调理器选件（开环功率转换时间）：≤10ms | |
主机加6935DE-H01选件：≤10ms，典型值1 | |
外部脉冲调制 | 调制频率：DC～10MHz |
最小脉冲宽度：≤50ns | |
脉冲调制开关比：≥55dB，典型值1 | |
脉冲调制上升下降时间：≤15ns | |
结构形式 | 主机：3U，3槽PXIe模块 |
主机加6984DA信号调理器选件：3U，5槽PXIe模块 | |
主机加6935DE-H01选件：3U，6槽PXIe模块 | |
外形尺寸 | 主机：宽×高×深：（61.1±0.5）mm×（130.5±2.0）mm×（211.0±2.0）mm |
主机加6984DA信号调理器选件： 宽×高×深：（101.7±2.0）mm×（130.5±2.0）mm×（211.0±2.0）mm | |
主机加6935DE-H01选件： 宽×高×深：（122.0±2.0）mm×（130.5±2.0）mm×（211.0±2.0）mm | |
重量 | 主机：≤1.3kg |
主机加6984DA信号调理器选件：≤2.3kg | |
主机加6935DE-H01选件：≤4.0kg | |
工作温度 | 0℃~+50℃ |
贮存温度 | -40℃~+70℃ |
供电方式 | PXIe机箱供电 |
功耗 | 主机：≤45W |
主机加6984DA信号调理器选件：≤70W | |
主机加6935DE-H01选件：≤100W | |
测试端口 | 主机：射频输出：SMA（阴） |
主机加6984DA信号调理器选件：射频输出：3.5mm（阴） | |
主机加6935DE-H01选件：射频输出：2.4mm（阴） | |
其他接口 | 参考输入：SMB（阳） 10MHz参考输出：SMB（阳） 800MHz点频输出：SMB（阳） 100MHz参考输出：SMB（阳） 触发输入/输出：SMB（阳） 脉冲输入：SMB（阳） 调频输入：SMB（阳） 调幅输入：SMB（阳） ALC输入：SMB（阳） ALC输出端口：SMB（阳）（6984DA信号调理器选件） 脉冲输入端口：MMPX（阴）（6935DE-H01选件） 脉冲输出端口：MMPX（阴）（6935DE-H01选件） |
注1：以典型值方式给出的补充特性，仅供用户参考，不作考核。
官方直营
正品保证
正规发票编号 | 名称 | 描述 | |
|---|---|---|---|
6935DE | 信号发生器 |
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
6935DE-001 | 用户手册中文版 | 关于仪器的使用说明。 | |
6935DE-002 | 程控手册中文版 | 关于仪器的程控说明。 | |
6935DE-S01 | 内部脉冲调制 | 增加内部脉冲调制功能。 | |
6984DA | 信号调理器 | 输出功率范围扩展至-110dBm～+18dBm。 | |
6935DE-H01 | 扩频扩幅选件 | 输出最高频率扩展至54GHz，输出功率范围扩展至-110dBm～+10dBm。 | |
6935DE-JL | 计量服务 | 计量校准服务，提供计量报告。 | |
6935DE-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年。 | |
7011L | 18槽PXIe机箱 | 购买该选件需另外购买7020D选件。 | |
7011D | 8槽便携式PXIe机箱 | 购买该选件需另外购买7020D选件。 | |
7020D | PXIe零槽 | 购买该选件需另外购买7011L或7011D选件。 | |
PXIe-4318C-H | 机箱 | 购买该选件需另外购买PXIe-3882选件。 | |
PXIe-3882 | 控制模块 | 购买该选件需另外购买PXIe-4318C-H选件。 |
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
软件光盘 | |||
产品合格证 | |||
用户手册 |
