联讯仪器 Semight

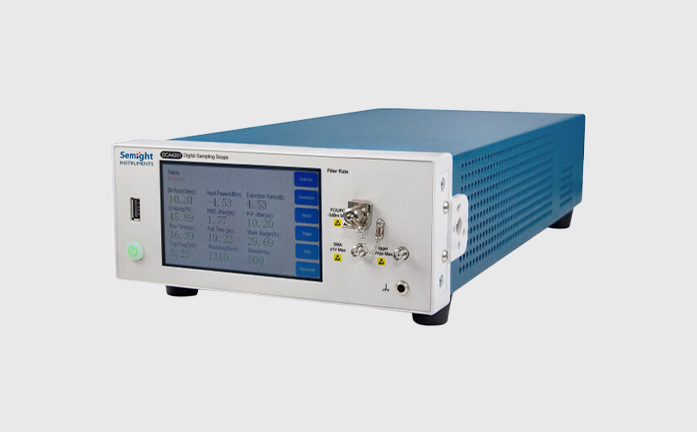

光电采样示波器 DCA4201
DCA4201 基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。通过不同的滤波器选件配置，可以同时支持 10G 及以下 5个速率光眼图测试。
产品简介
DCA4201 基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。通过不同的滤波器选件配置，可以同时支持 10G 及以下 5个速率光眼图测试。DCA4201的噪声可低至3μW，确保了其具有低噪声、高灵敏度。其经过校准的参考接收机（符合行业容差标准），能够支持极高的动态测量范围。DCA4201可对750 nm到1650 nm波长的多模和单模信号进行测试。
核心参数
• 快速采样：等效采样率100K
• 消光比修正：支持消光比修正，确保一致性
• 眼图模板测试：自动眼图裕量测试（Mask Margin）
• 标准滤波器：覆盖 1 - 12.5 Gbps 数据速率
功能与优势

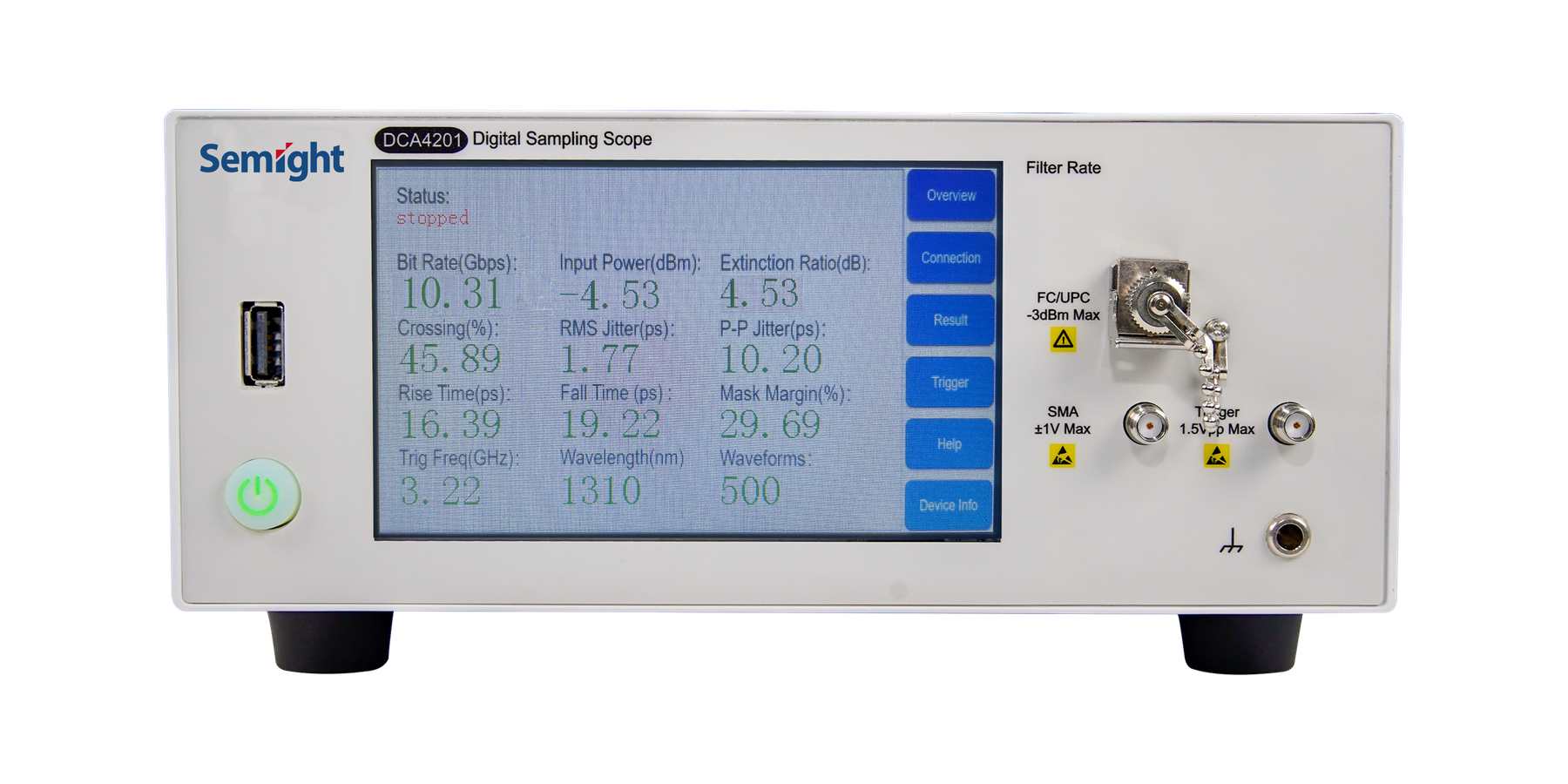

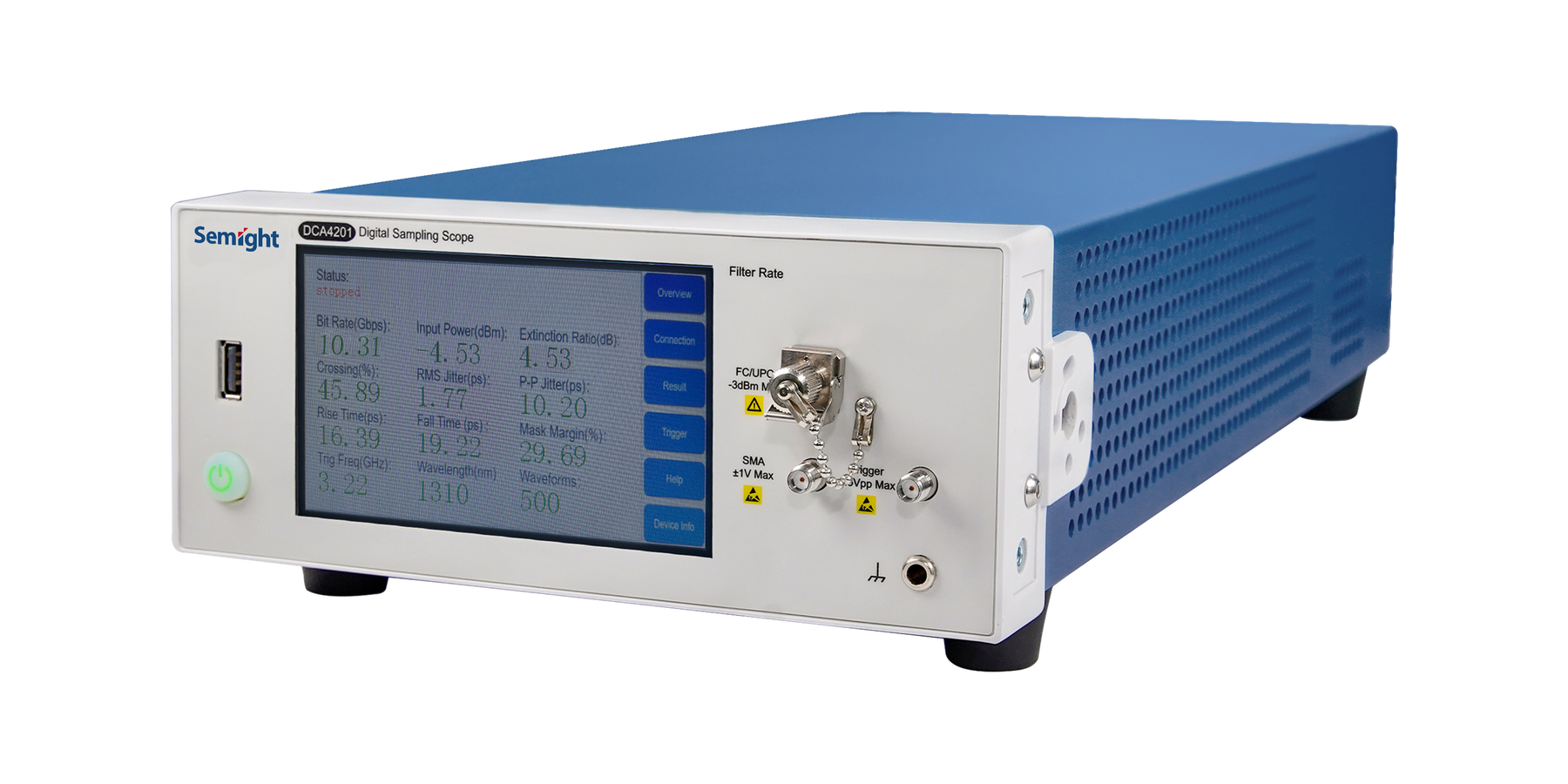

集成化多端口一体设计
• 外形小(尺寸相对传统采样示波器占比约1/4)，极大节省空间；

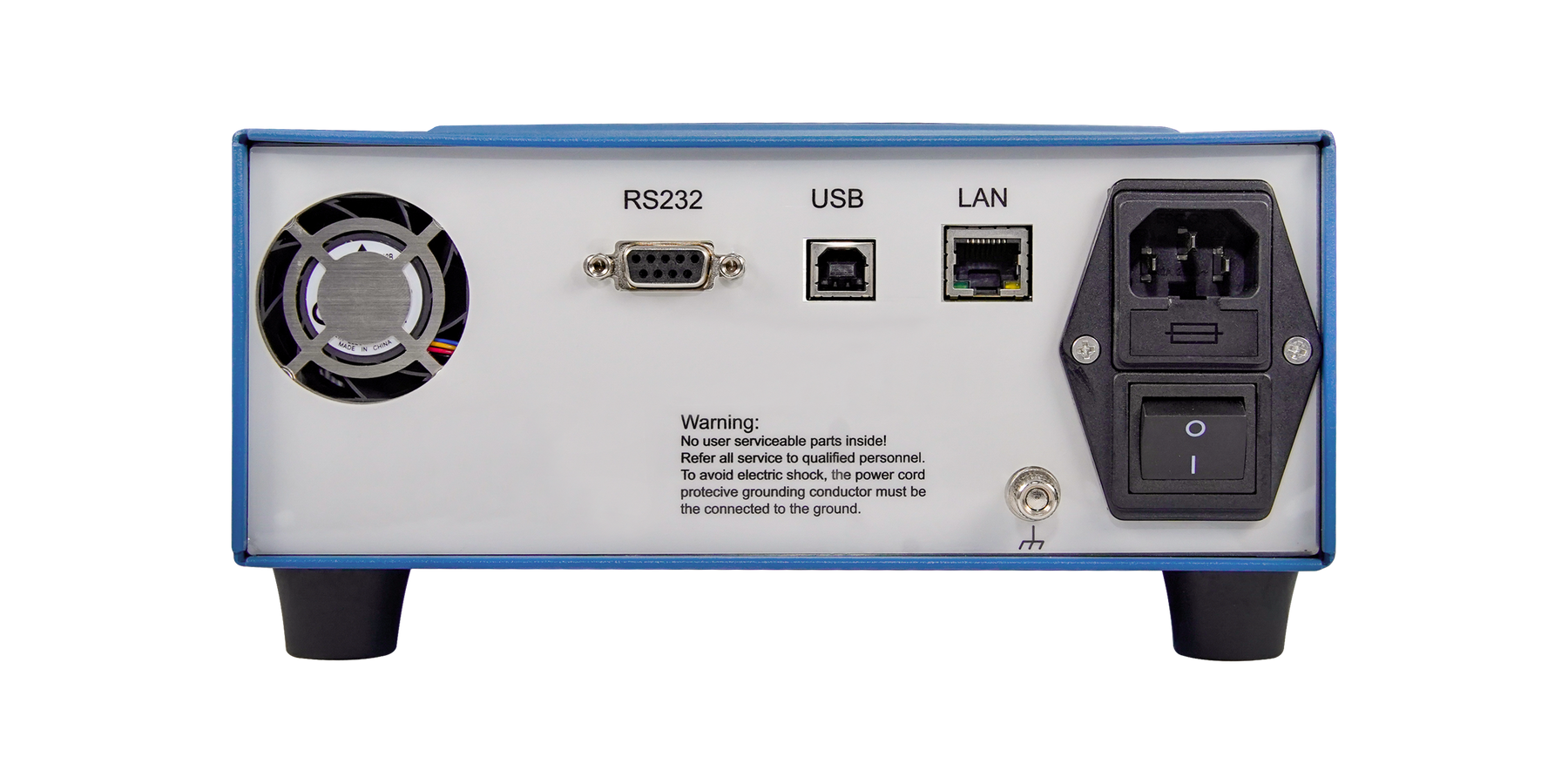

• 标准配置支持1光口+1电口（20G BW),可同时支持光信号和电信号的测试，差分电口可选，支持20G 及以下速率电口参数测试
校准的参考接收机

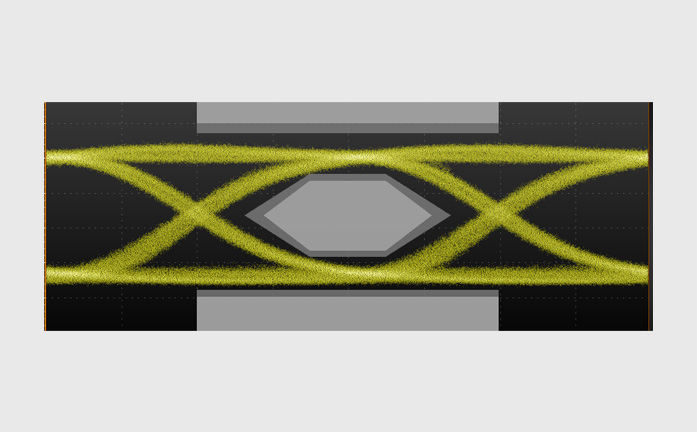

• 符合行业频响容差，联讯DCA4201采样示波器(2.5G）
校准的参考接收机

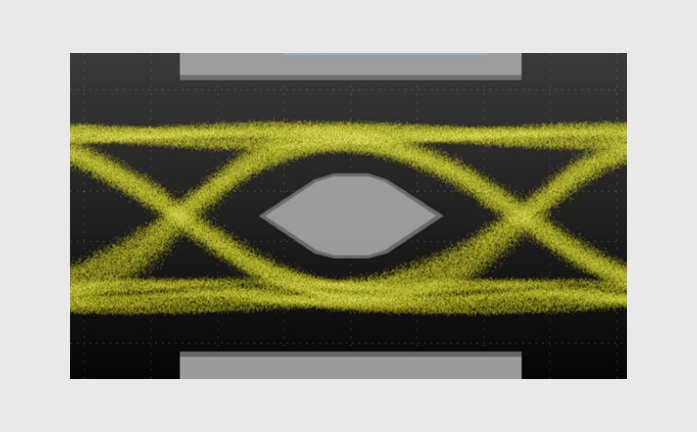

• 联讯DCA4201采样示波器(10G)

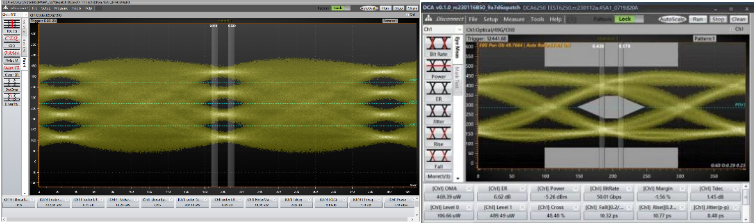

DCA4201 软件界面
• DCA4201 采样示波器软件 可轻松配置系统、确定其参考基准并进行测量。可提供内置的分析功能，用来分析眼图和显示所有常用的光电信号测试参数。
软件名称
• DCA4201GUI
操作系统
• ● Window7 ● Window10(64 位) ● Window11(64 位)
前提要求
• 1. PC系统配置要求 Intel i5或更高、8GB存储器 2. 使用仪表前请仔细阅读用户手册
支持的仪器
• DCA4201
典型应用场景
面向光通信测试、眼图测试、高速光信号分析等应用场景。
• 光通信测试
• 眼图测试
• 高速光信号分析
资源下载
• 官网「资源下载 / 支持文档」提供软件与文档，详见官方产品页。
• DCA4201 详细指标见本页「详细指标」标签页。
注：以上内容与指标取自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册。
联讯仪器 · onetest 仪器资源库
联讯仪器 Semight
光电采样示波器 DCA4201 详细指标
DCA4201 基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。通过不同的滤波器选件配置，可以同时支持 10G 及以下 5个速率光眼图测试。
产品简介
DCA4201 基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。通过不同的滤波器选件配置，可以同时支持 10G 及以下 5个速率光眼图测试。DCA4201的噪声可低至3μW，确保了其具有低噪声、高灵敏度。其经过校准的参考接收机（符合行业容差标准），能够支持极高的动态测量范围。DCA4201可对750 nm到1650 nm波长的多模和单模信号进行测试。
技术指标
该型号官网未附独立规格表，以下为官方产品页公布的参数与特性指标。
产品特点
• 快速采样：等效采样率100K
• 消光比修正：支持消光比修正，确保一致性
• 眼图模板测试：自动眼图裕量测试（Mask Margin）
• 标准滤波器：覆盖 1 - 12.5 Gbps 数据速率
功能与优势
• 外形小(尺寸相对传统采样示波器占比约1/4)，极大节省空间；
• 标准配置支持1光口+1电口（20G BW),可同时支持光信号和电信号的测试，差分电口可选，支持20G 及以下速率电口参数测试
• 校准的参考接收机：符合行业频响容差，联讯DCA4201采样示波器(2.5G）
• 校准的参考接收机：联讯DCA4201采样示波器(10G)
• DCA4201 软件界面：DCA4201 采样示波器软件 可轻松配置系统、确定其参考基准并进行测量。可提供内置的分析功能，用来分析眼图和显示所有常用的光电信号测试参数。
资源下载
• DCA4201 产品介绍见本页「产品介绍」标签页。
说明
以上指标摘自苏州联讯仪器股份有限公司官网该产品详情页与官方数据手册；若与随机文件不一致，以随箱文件为准。
