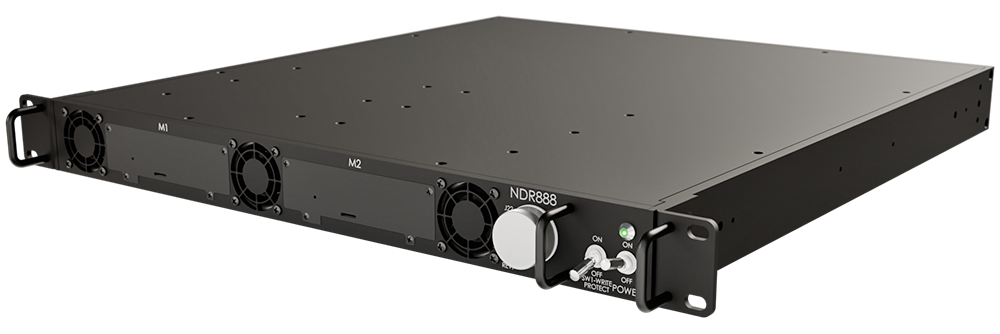

1U 机架式单通道 18GHz 下变频器，输出 1GHz 模拟中频。
- «
- 1
- »
NDR505 475MHz至18.5GHz 多阵列射频分配单元|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Epiq Solutions

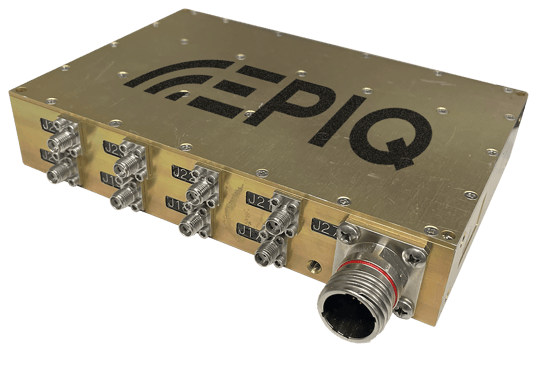

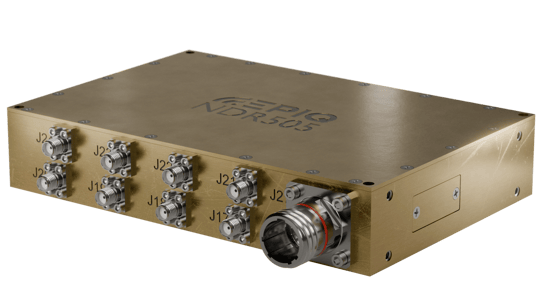

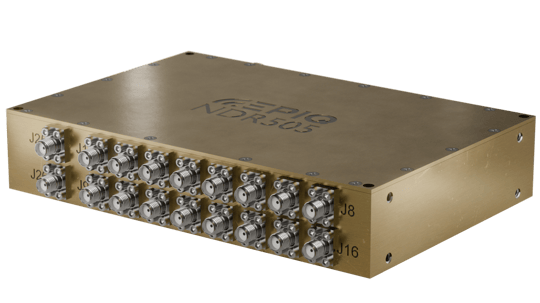

NDR505 多阵列射频分配单元
475MHz至18.5GHz · 20 路输入 · 切换至 4 通道 SDR · 双增益档
产品简介
NDR505 不是接收机，是接在接收机前面的开关矩阵：把多组天线阵切换到一个 4 通道 18GHz 相参 SDR 或调谐器的输入端，供信号识别与测向使用。
可切换的通路包括 2 路高 band、2 路低 band 和 1 路全 band。
它解决的是一类具体问题：测向系统的通道数受限于 SDR，但天线阵往往更多；
靠人工换线不现实，靠多加 SDR 又太贵。
50W、1.3 公斤的紧凑机箱放在天线附近，两档增益补偿不同长度的射频电缆。
把多组天线阵切换到 4 通道 18GHz 相参 SDR 输入的射频分配单元。
核心参数
• 频率范围：475 MHz至18.5 GHz
• 最大接收通道：20
• 功耗（典型）：50 W
• 重量：2.85 lb. 1.3 kg
• 数据接口：Custom
功能特性
• 多阵列切换：2 路高 band、2 路低 band、1 路全 band 可选通路。
• 配 4 通道相参 SDR：输出对准 4 通道、相位匹配的 SDR 或调谐器输入。
• 475MHz 至 18.5GHz：覆盖 VHF 至 Ku 波段。
• 两档增益：补偿不同射频电缆长度带来的损耗差异。
• 紧凑加固：1.3 公斤，可贴近天线安装。
• 极干净的射频特性：官方强调低杂散，避免引入额外虚假信号。
应用场景
• 测向系统天线切换：多阵面共用一台 4 通道 SDR。
• 信号识别：在不同天线阵之间快速切换比对。
• 机载与车载载荷：紧凑体积适合平台内部安装。
• 电子情报：多天线阵的灵活组合。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
NDR505 多阵列射频分配单元 详细指标
475MHz至18.5GHz · 20 路输入 · 切换至 4 通道 SDR · 双增益档
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：400MHz至18.5GHz（全波段通路）
• 输入通路：低波段 2 组 × 4 路；高波段 2 组 × 4 路；全波段 1 组 × 4 路；测试输入 1 路
• 最大输入通道：20（切换至 4 路输出）
• 输出：1 组 4 路 SMA 输出，另 1 路测试输出
• 调谐方式：不适用（本机不含本振、不变频）
射频
• 低波段输入：2 组、每组 4 路，475MHz至4.25GHz
• 低波段增益（典型）：低增益 27dB / 高增益 35dB（带内中段）
• 低波段噪声系数（典型）：6dB
• 低波段 IIP3：0dBm（标称）
• 高波段输入：2 组、每组 4 路，4GHz至18.5GHz
• 高波段增益（典型）：低增益 26dB / 高增益 40dB（带内中段）
• 高波段噪声系数（典型）：12dB
• 高波段 IIP3：-20dBm（标称）
• 全波段输入：1 组 4 路，400MHz至18.5GHz，只加增益不滤波
• 全波段增益（典型）：低增益 1dB / 高增益 15dB
• 测试信号输入：400MHz至18.5GHz，可分配到各通路或直出，用于通路匹配校准
• 插入损耗（经调理通路，最大）：9dB
• 插入损耗（直通，最大）：3dB
• 相位一致性：每组 4 通道之内保持一致
• 开关速度：小于 150µs（收到切换指令起算）
• 连接器：SMA
接口与供电
• 数字接口：D38999/21NB35PA，13 芯
• 控制电平：LVTTL
• 供电电压：+12V
• 功耗（最大）：50W
机械与环境
• 工作温度：-40 to +85 °C
• 存储温度：-55 to +85 °C
• 尺寸：162 × 108 × 31 mm（6.375 × 4.25 × 1.22 in）
• 重量：1.3 kg（2.85 lb）
• 冲击与振动：机载加固设计
• 工作海拔：35,000 ft
• 出口分类：5A991.b
• CE 认证：无
