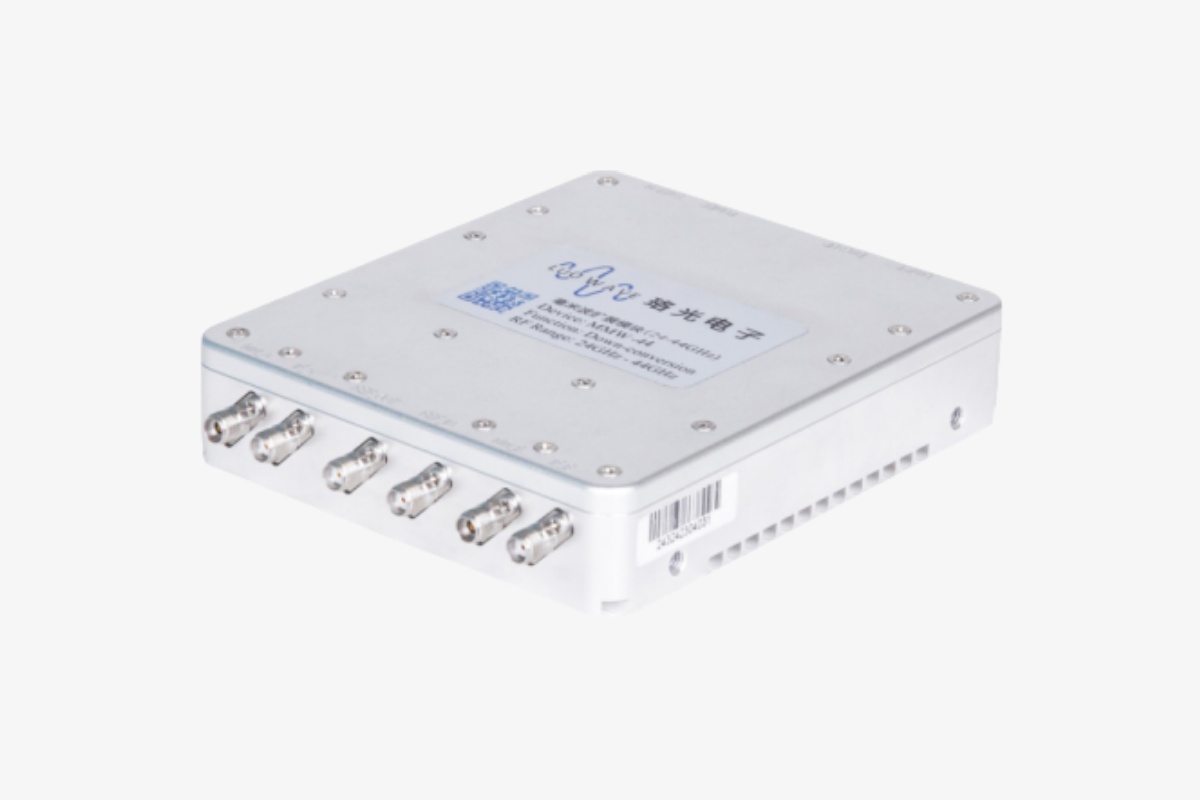

双通道上变频 + 双通道下变频 · 射频 24–44 GHz / 中频 3.1–4.2 GHz（可定制） · 内置高性能本振源与 OCXO 参考 · 支持 10 MHz 参考输入与输出
同厂商产品
把多组天线阵切换到 4 通道 18GHz 相参 SDR 输入的射频分配单元。
SOSA 对齐的单槽 3U VPX 四通道 18GHz 微波调谐器，双卡 8 通道相参。
1U 机架式单通道 18GHz 下变频器，输出 1GHz 模拟中频。
- «
- 1
- »
NDR888 20MHz至18GHz 8收500MHz带宽 机架式微波调谐器|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Epiq Solutions

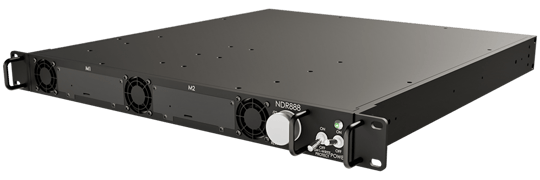

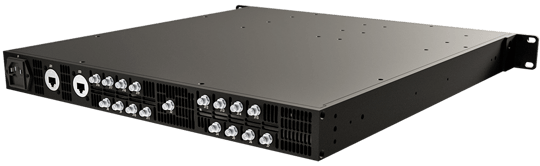

NDR888 八通道 18GHz 机架式微波调谐器
20MHz至18GHz · 8收相参 · 500MHz带宽 · 1GHz IF 输出 · 140W
产品简介
NDR888 是 18GHz 段的 8 通道调谐器：20MHz 至 18GHz，8 路各 500MHz 瞬时带宽，1GHz 模拟中频输出，每 4 通道为一个相参块，多台可同步扩展。
用超外差架构换取低杂散与高动态——这是调谐器类产品选择这条路线的主要理由。
内置 100MHz OCXO 并接受 10MHz 外部参考，合成器快调谐、低相噪，中频中心频率也可以改成 1GHz 以外的值。
140W、7.7 公斤，比同通道数的 6GHz 机型重，但把 18GHz 的通道密度做到了这个体量。
8 通道 18GHz 微波调谐器平台，每 4 通道一个相参块，可多机同步。
核心参数
• 频率范围：20 MHz至18 GHz
• 最大瞬时带宽：500 MHz
• 最大接收通道：8
• 无杂散动态范围 SFDR（典型）：90 dB
• 功耗（典型）：140 W
• 重量：17 lb. 7.7 kg
• 数据接口：Ethernet etc.
功能特性
• 8 通道 20MHz 至 18GHz：单机覆盖短波至 Ku 波段。
• 500MHz 带宽/通道：1GHz 模拟中频输出。
• 4 通道一个相参块：块内相参，多台可同步扩展。
• 超外差架构：低杂散、高动态范围，适合密集信号环境。
• 快调谐低相噪合成器：中频中心频率可改，不限于 1GHz。
• 100MHz OCXO 加外部参考：可接 10MHz 参考做长期稳定。
• 可选 4 通道配置：通道数可按需裁剪。
应用场景
• 电子情报：ELINT/ES 的 18GHz 宽带前端。
• 电子攻击：干扰系统的宽带变频前端。
• 测向与地理定位：多块相参做多基线测向。
• 密集信号监测：超外差架构在高密度场景更稳。
• 测试测量：作为微波段可编程变频前端。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
NDR888 八通道 18GHz 机架式微波调谐器 详细指标
20MHz至18GHz · 8收相参 · 500MHz带宽 · 1GHz IF 输出 · 140W
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：20MHz至18GHz
• 产品类别：Rack- mount
• 输出类型：Analog
• 调谐方式：Indep. & Phase Coherent
• 定时输入：10 MHz
射频
• 连接器：SMA
• 频率范围：20 MHz to 18 GHz IF
• 通道带宽：500 MHz per channel
• 调谐方式：8
• IIP3（典型）：+2 dBm
• 增益控制范围：40 dB in 1 dB steps A/D
• 最大瞬时带宽：500 MHz
• 最大接收通道：8
• 无杂散动态范围 SFDR（典型）：90 dB
数字化
• FPGA：Xilinx Zynq SoC CPU Not user-accessible Digital Interfaces Two independent rear-panel 1 GbE
• 处理器 / GPU：Not user-accessible Digital Interfaces Two independent rear-panel 1 GbE
• ADC 位数：NA Transmitters
接口与供电
• 供电电压：85-250 VAC, 47-400 Hz
• 数据接口：Two independent rear-panel 1 GbE
• 功耗（典型）：140 W
机械与环境
• 工作温度：-40 to +70 °C (rail)
• 存储温度：-50 to +100 °C (rail)
• 尺寸：Standard 1U 19 inch rackmount
• 重量：17 lb./ 7.7 kg
• 出口分类：5A991.b
• CE 认证：No RF Specifications All Connector Types SMA
资源下载
Epiq Solutions 官方数据手册与产品页
