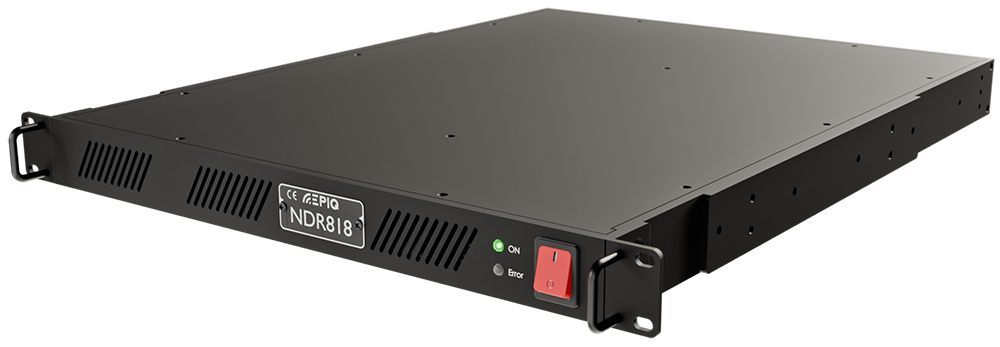

8 通道机架式 VITA 49 流式 SDR，内置 GPS 与校准源以支持地理定位。
Mini PCIe 形态的嵌入式收发板卡，面向只有该接口的宿主平台。
SOSA 对齐的单槽 3U VPX 四通道 SDR，可双卡扩展 8 通道相参。
- «
- 1
- »
NDR684 1MHz至18GHz 4收500MHz带宽 宽带软件无线电|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Epiq Solutions

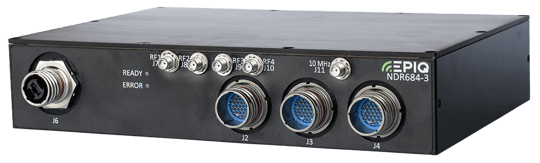

NDR684 四通道 18GHz 宽带软件无线电
1MHz至18GHz · 4收相参 · 500MHz带宽 · RFSoC · 100GbE
产品简介
NDR684 把 18GHz 覆盖和 500MHz 带宽放在一起，靠一颗 AMD Xilinx RFSoC 完成数字化与处理，
500MHz 通道打成 VITA 49 包从 100GbE 送出去，需要更窄的带宽就靠数字信道化切。
四路接收可独立也可相参，官方强调「全频段校准过的射频性能」——这一条对测向比通道数更要紧，通道间幅相不校准，相参也只是名义上的。
2.5 公斤、73W，机载、车载、固定站都能装。
它属于 COTS 现货，不是定制件，这在 18GHz 宽带这一类里并不常见。
面向复杂电磁环境的四通道 18GHz 宽带 SDR，低 SWaP 加固封装。
核心参数
• 频率范围：1 MHz至18 GHz
• 最大瞬时带宽：500 MHz
• 最大接收通道：4
• 无杂散动态范围 SFDR（典型）：80+ dB
• 功耗（典型）：73 W
• 重量：5.4 lb. 2.5 kg
• 数据接口：Ethernet
功能特性
• 1MHz 至 18GHz 连续覆盖：超外差前端配 RFSoC，单机覆盖短波到 Ku 波段。
• 全频段校准：通道间幅相在频率上做过校准，相参测向才有意义。
• 500MHz 带宽/通道：四路各自 500MHz，可经数字信道化再切窄。
• 100GbE VITA 49 输出：标准流格式，接入现有处理链不需专门驱动。
• 快速跳频：跳频速度面向搜索与对抗场景。
• RESTful API 控制：命令控制走标准 HTTP 接口，集成成本低。
• COTS 现货：商用货架产品，非定制项目件。
应用场景
• 测向与地理定位：四通道全频段校准相参，做宽带干涉测向。
• ELINT / 反雷达：18GHz 覆盖雷达与微波链路信号。
• 反无人机：检测与识别无人机链路信号。
• 频谱态势：机载与车载平台的持续监测。
• 测试测量：作为宽带可编程接收前端。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
NDR684 四通道 18GHz 宽带软件无线电 详细指标
1MHz至18GHz · 4收相参 · 500MHz带宽 · RFSoC · 100GbE
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：1MHz至18GHz
• 产品类别：Platform
• 输出类型：Digital
• 调谐方式：Indep. & Coherent
• 定时输入：10 MHz, PPS
射频
• 连接器：12
• 频率范围：1 MHz to 18.25 GHz
• 接收通道数：J7, J8, J9, J10: • 4
• 噪声系数（典型）：12 dB
• 最大瞬时带宽：500 MHz
• 最大接收通道：4
• 无杂散动态范围 SFDR（典型）：80+ dB
数字化
• FPGA：Zynq RFSoC CPU/ GPU None accessible/ No GPU Memory None accessible Storage None accessible User I/O J6
• 处理器 / GPU：None accessible/ No GPU Memory None accessible Storage None accessible User I/O J6
接口与供电
• 功耗（典型）：73 W
• 用户 I/O：J6: • 100 GbE for VITA 49 streaming of
• 数据接口：Ethernet
机械与环境
• 工作温度：-40 to +70 °C
• 存储温度：-40 to +85 °C
• 尺寸：6.45 x 9.45 x 1.9 inches 164 x 240 x 48 mm
• 重量：5.4 lb. 2.5 kg
资源下载
Epiq Solutions 官方数据手册与产品页
