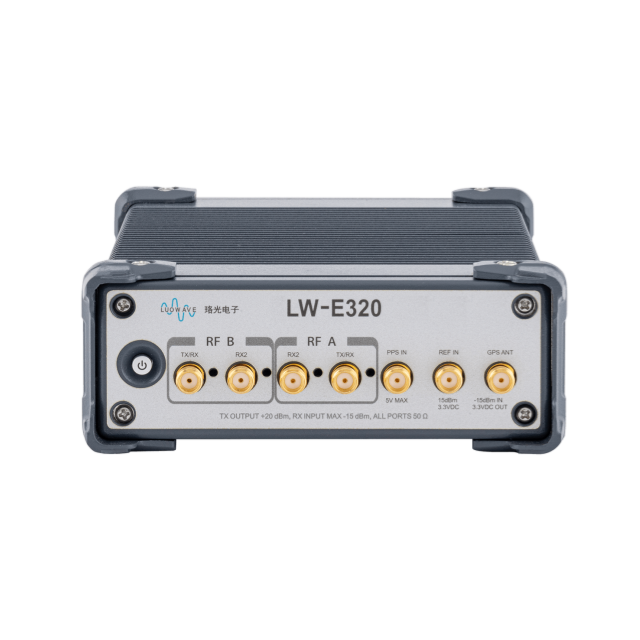

70 MHz–6 GHz 频率覆盖 · 2×2 MIMO 收发 · 最大接收信号带宽 56 MHz · AD9361 射频收发器 · Xilinx Zynq-7020 SoC

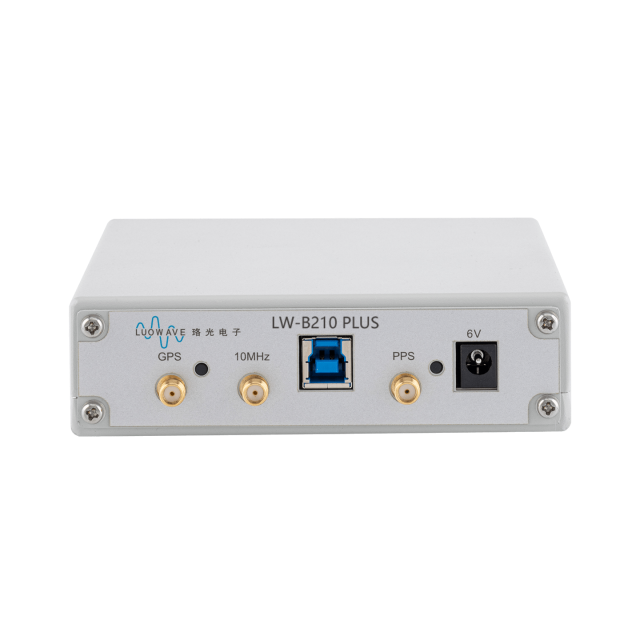

便携式的 2×2 MIMO 软件无线电平台 · 70 MHz-6 GHz · 两路收发 · 最大 56 MHz 实时带宽 · AD9361 射频前端 · Xilinx Artix-7 FPGA（100T / 200T）· USB 3.0 最高 61.44 MSps
同厂商产品

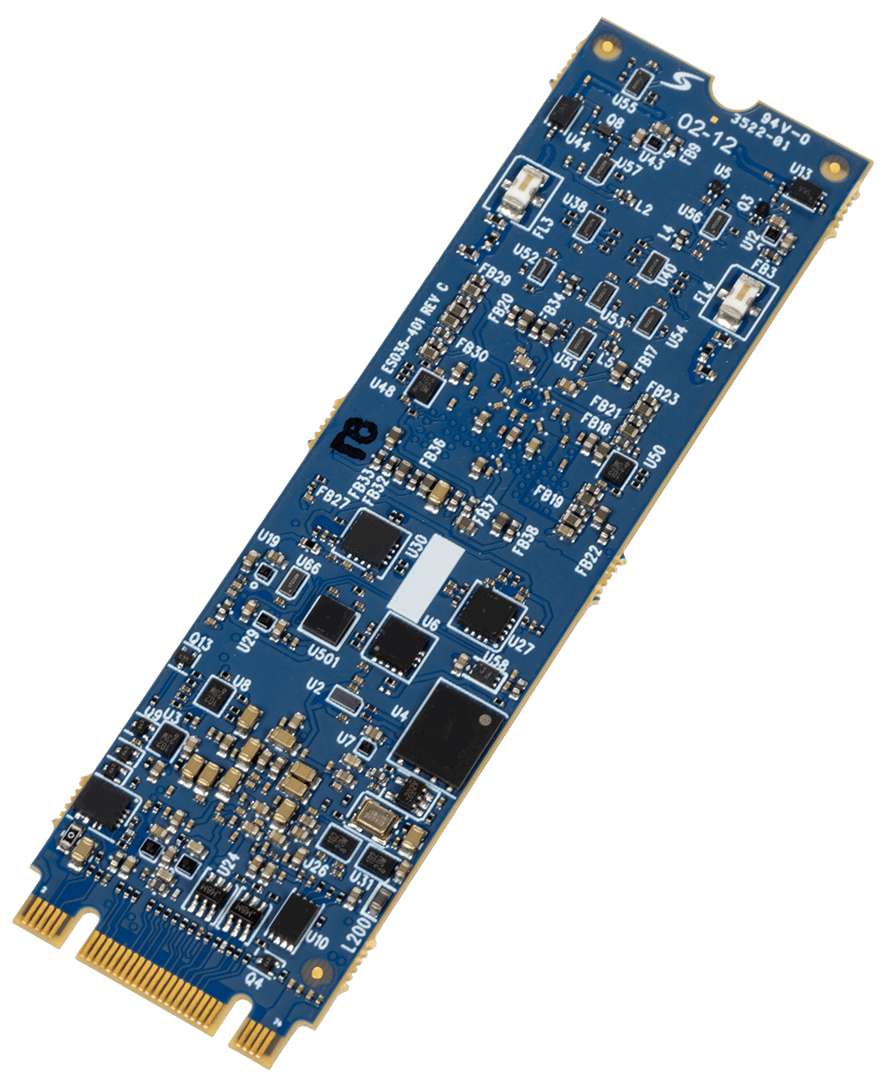

M.2 2280 形态的低 SWaP 射频内核，兼顾预选滤波、GPS 授时与相参收发。
面向复杂电磁环境的四通道 18GHz 宽带 SDR，低 SWaP 加固封装。
Mini PCIe 形态的嵌入式收发板卡，面向只有该接口的宿主平台。
- «
- 1
- »
NDR818 2MHz至6GHz 8收40MHz带宽 机架式软件无线电|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Epiq Solutions

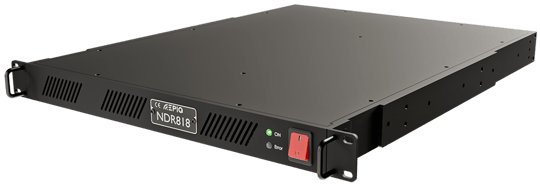

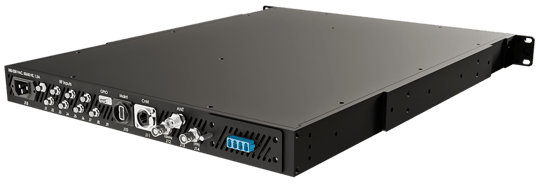

NDR818 八通道 6GHz 机架式软件无线电
2MHz至6GHz · 8收相参 · 40MHz带宽 · 双 10GbE · 内置 GPS
产品简介
NDR818 是 NDR358 的机架式后继型号，思路相同但把授时做全了：8 路 2MHz 至 6GHz、每路 40MHz 带宽，支持 4 通道与 8 通道两种相参工作方式，
内置 GPS 接收机与外部 1PPS 输入，数字 IF 数据按 VITA 49 打时间戳，另有一路 25MHz 至 6GHz 可调校准信号。
那路校准信号常常被忽略，实际是多站定位能不能标定的关键——没有已知的参考源，通道间的幅相漂移就只能靠假设。
65W、22 磅，比 NDR358 的 145W 低了一大截。
8 通道机架式 VITA 49 流式 SDR，内置 GPS 与校准源以支持地理定位。
核心参数
• 频率范围：2 MHz至6 GHz
• 最大瞬时带宽：40 MHz
• 最大接收通道：8
• 无杂散动态范围 SFDR（典型）：90 dB
• 功耗（典型）：65 W
• 重量：22 lb. 10 kg
• 数据接口：Ethernet etc.
功能特性
• 8 通道，4 或 8 通道相参：相参方式可选，按阵列规模配置。
• 内置 GPS 与 1PPS：数字 IF 带精密时间戳，支持多站协同。
• 25MHz 至 6GHz 校准信号：机内可调参考源，用于通道幅相标定。
• 双 10GbE 数字 IF：VITA 49 流输出，接入现有处理链。
• 可选 DDC 的板载 FPGA：数字下变频在机内完成。
• 65W 功耗：相比同门 8 通道机型明显降低。
应用场景
• 地理定位：GPS 授时加校准源，支持 TDOA 定位。
• 波束形成：8 通道相参合成。
• 测向：4 或 8 通道相位干涉。
• 频谱监测与路测：机架或车载长期运行。
• 测试测量：作为 8 通道宽带接收前端。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
NDR818 八通道 6GHz 机架式软件无线电 详细指标
2MHz至6GHz · 8收相参 · 40MHz带宽 · 双 10GbE · 内置 GPS
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：2MHz至6GHz
• 产品类别：Rack- mount
• 输出类型：Digital
• 调谐方式：Indep. & Phase Coherent
• 定时输入：10 MHz, PPS, GPS
射频
• 连接器：SMA, field replaceable
• 频率范围：2 MHz to 6 GHz
• IIP3（典型）：0 dBm
• 增益控制范围：40 dB in 1 dB steps
• 最大瞬时带宽：40 MHz
• 最大接收通道：8
• 无杂散动态范围 SFDR（典型）：90 dB
数字化
• FPGA：Xilinx Kintex 7 325T (not user accessible)
• 处理器 / GPU：Not user-accessible
接口与供电
• 供电电压：100-230 VAC, 50/60 Hz
• 功耗（典型）：65 W
• 数据接口：Ethernet etc.
机械与环境
• 工作温度：-20 to +55 °C (<10,000 ft.)
• 尺寸：Standard 1U 19 inch rackmount
• 重量：22 lb./ 10 kg
• 出口分类：5A991.b
• CE 认证：Yes RF Specifications All Connector Types SMA
资源下载
Epiq Solutions 官方数据手册与产品页
