Sidekiq NV100 30MHz至6GHz 2收2发嵌入式软件无线电板卡 50MHz带宽|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Epiq Solutions

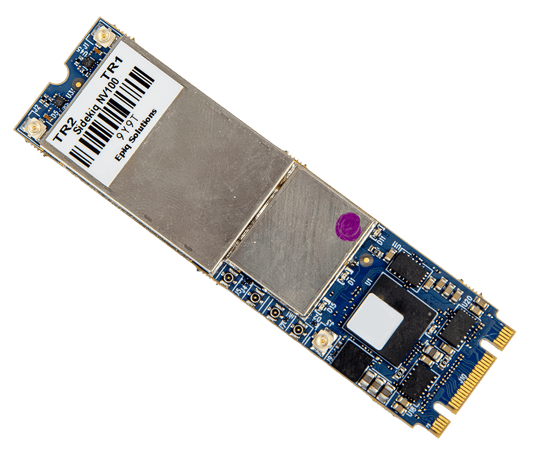

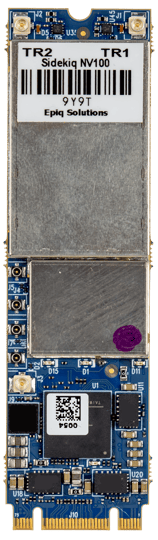

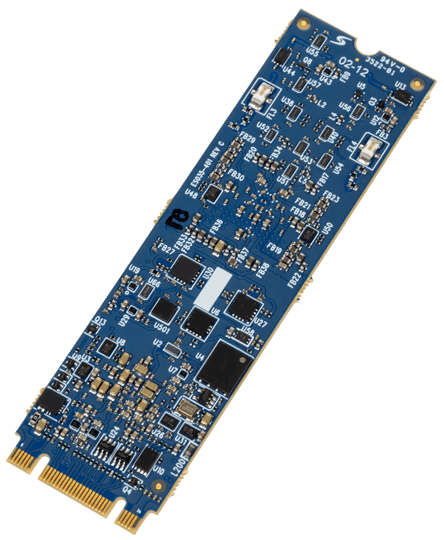

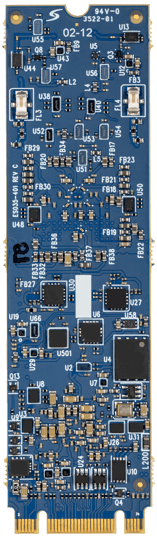

Sidekiq NV100 嵌入式低功耗软件无线电
30MHz至6GHz · 2收2发 · 50MHz带宽 · M.2 2280 · 带 GPS 时钟
产品简介
NV100 是 Epiq 的主力射频内核：Matchstiq G20/G40 就是拿它（一片或两片）当地基，再加 Orin NX 和机箱。
它自己是一块 M.2 2280 的卡，30MHz 至 6GHz（可下探到 10MHz 接入），2 收 2 发或 1 收 1 发可切，50MHz 带宽，5W 左右。
和同尺寸的 M.2/Mini PCIe 卡相比，差别在三处：射频上限从 70MHz 下探到 10MHz 接入、SFDR 从 60dB 提到 75dB、以及板载 GPS 时钟与更完整的预选滤波。
这三项决定它能不能进系统级应用，而不只是做原型。
M.2 2280 形态的低 SWaP 射频内核，兼顾预选滤波、GPS 授时与相参收发。
核心参数
• 频率范围：10 MHz至6 GHz
• 最大瞬时带宽：50 MHz
• 最大接收通道：2
• 最大发射通道：2
• 无杂散动态范围 SFDR（典型）：75 dB
• 功耗（典型）：5 W
• 重量：0.3 oz 9 g
• 数据接口：PCIe
功能特性
• 2 收 2 发或 1 收 1 发：射频模式可切，收可相参。
• 10MHz 接入 / 6GHz 上限：低频段可下探到 10MHz，覆盖 HF。
• 75dB SFDR：比入门级 M.2 卡高一档，密集信号下更有余量。
• 板载 GPS 时钟：自带 GPSoC 时钟模块，可脱离外部参考。
• Artix-7 XC7A50T + PCIe Gen2 x2：逻辑与链路带宽都留了余量。
• M.2 2280 Key B+M：22×80×4.5 毫米，笔记本与工控机通用槽位。
应用场景
• 智能平台射频内核：Matchstiq G20/G40 等整机的射频部分。
• 便携侦收终端：笔记本与工控机加装。
• 多站同步组网：板载 GPS 时钟支持时间对齐。
• 测向：两路相参做基线测向。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
Sidekiq NV100 嵌入式低功耗软件无线电 详细指标
30MHz至6GHz · 2收2发 · 50MHz带宽 · M.2 2280 · 带 GPS 时钟
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：10MHz至6GHz
• 产品类别：SFF
• 输出类型：Digital
• 调谐方式：Indep. & Phase Coherent
• 定时输入：10/40 MHz, PPS, GPS
射频
• 通道带宽：6GHz RF
• 连接器：DEVCLK & MCS must be length-matched EXT_CLK W.FL EXT_CLK pin MCS pin ADRV9002 FPGA PLL DEVCLK MCS DEVCLK MCS IN
• 最大瞬时带宽：50 MHz
• 最大接收通道：2
• 无杂散动态范围 SFDR（典型）：75 dB
发射
• 输出功率（典型）：+5 dBm RX PRE-SELECT FILTERING •
数字化
• FPGA：PLL DEVCLK MCS DEVCLK MCS M.2 edge connector DEVCLK & MCS must be length-matched EXT_CLK W.FL EXT_CLK pin MCS pin ADRV9002 FPGA PLL DEVCLK MCS DEVCLK MCS IN
接口与供电
• GPIO：Boot Flash
• 功耗（典型）：4 - 6 W DIGITAL SPECIFICATION FPGA • AMD®
• 数据接口：PCIe
机械与环境
• 尺寸：22mm x 80mm x 4.4mme
• 重量：9g
资源下载
Epiq Solutions 官方数据手册与产品页
Epiq Solutions · onetest 仪器资源库
