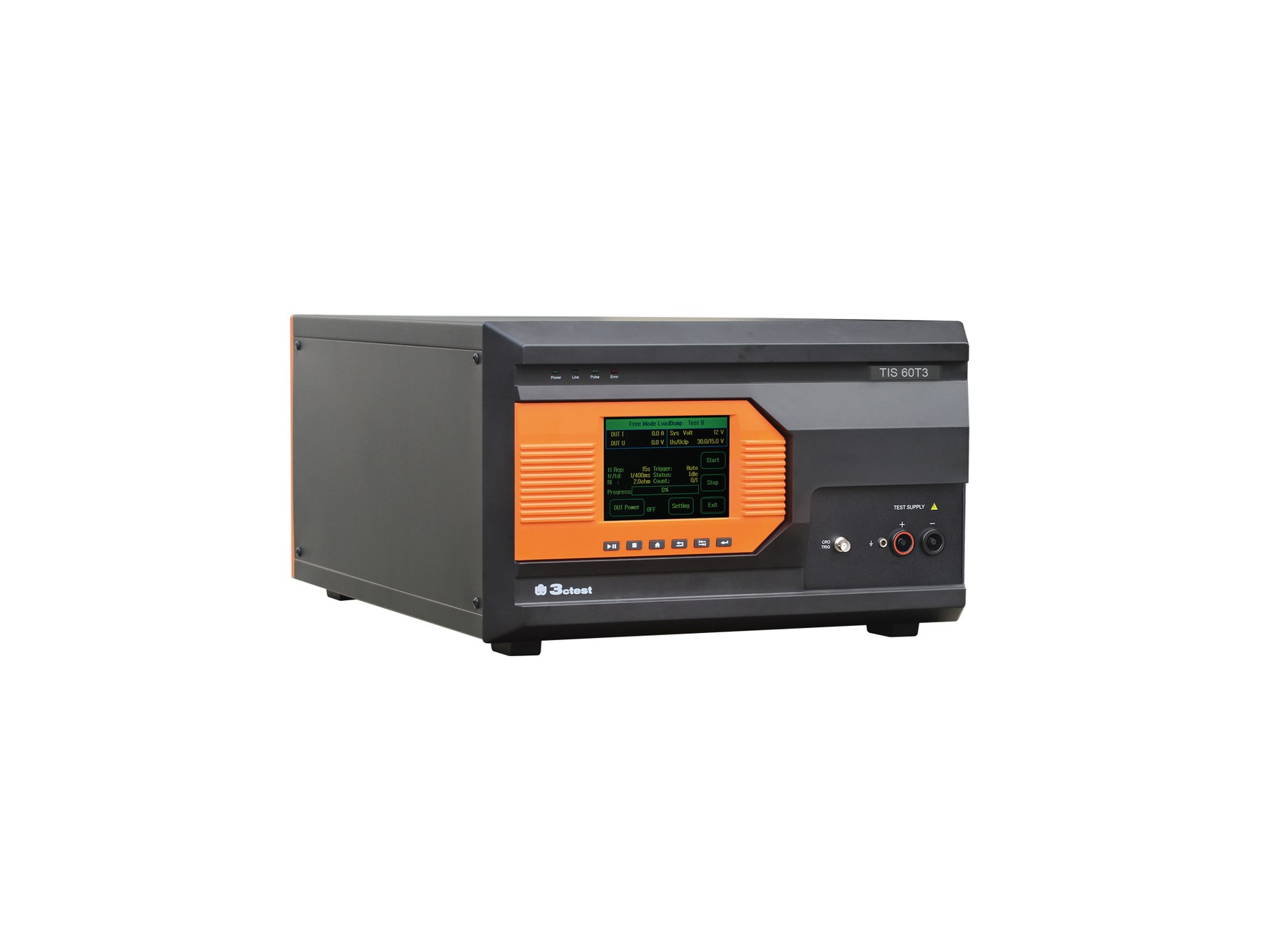

TIS 60T3车载电源线正浪涌模拟器依据Toyota TSC0502G中的电源线正浪涌试验要求设计，可模拟电池终端突然断开产生的正极性浪涌现象。
EVPS 20 严格依据 VW 80300:2021 标准研发，支持 EHV-10 Case2、EHV-16 Case1、EHV-16 Case2 三类标准高压脉冲波形，实现三项测试一体化集成，专为车载高压电子部件开展…
符合标准 ISO/TS 7637-4 输出脉冲A和脉冲B
同厂商产品
VEP-7640-RPS 是由上海凌世自主研发生产满足 ISO16750-2:2023 版测试要求的电源模 拟器。内置耦合变压器，可满足各种功率条件下纹波叠加测试要求。内置 40V/10A 可编程电源，针对小功率产品可直接满足 16750…
LFS-1000是凌世研制的全新智能化高集成度的低频干扰测试系统。一体机设计，内置信号源、音频功率放大器、等等。配合附件可完成低频正弦干扰测试的要求，即7637-4中的B波形测试要求。可完成全自动自动校准及自动测试。可选择外置功率放大器，…
车辆内的电源非常复杂，经常出现多种干扰波形复合干扰的情况，对这类情况的模拟就不能用简单固定的波形来测试，需要测试系统具备灵活复合多种干扰波形，同时模拟多种干扰特性的能力，各类车企标准就属于这类情况。LAS-7640系统内置函数信号发生器，…
- «
- 1
- »
7637-4 0.5至20V 车载电子干扰模拟测试系统|凌世电磁 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
凌世电磁|上海凌世电磁技术有限公司
7637-4 车载电子干扰模拟测试系统
0.5至20V · 汽车电子抗扰度测试系统 · ISO 7637-4
产品简介
凌世的7637-4测试系统是一套模块化系统，由2台主机和一系列配件组成，可自由组合成3套测试配置。依据ISO 7637-4国际标准，适用于电气系统电压在60V DC~1500V DC电源与车身隔离的乘用车和商用车上设备的屏蔽高压电源线的传导电瞬态试验
核心参数
• 规格型号：LFS-1000
功能特性
• ■ 符合ISO7637-4（2020年）国际标准要求
• ■ 提供配套的控制和测试软件
• ■ 软件操作界面简洁，功能丰富
• ■ 可分体可机柜化，方便测试
• ■ 测试附件齐备，功能完整，性价比高
应用场景
• BMS及动力电池组（大于DC60V）
• 新能源车驱动器
• 高压电机
• DC／DC
• 车载充电器OBC
• 高压配电盒（PDU）等
资源下载
• 7637-4 车载电子干扰模拟测试系统 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自上海凌世电磁技术有限公司官网（emclioncel.com）该产品详情页，未标注口径的为厂家公布值。
上海凌世电磁技术有限公司 · onetest 仪器资源库
凌世电磁|上海凌世电磁技术有限公司
7637-4 车载电子干扰模拟测试系统 详细指标
0.5至20V · 汽车电子抗扰度测试系统 · ISO 7637-4
详细指标
以下参数取自凌世官网该产品页的技术参数表原文（采集于 2026-10-22）；同一行并列的多个数值按表头型号顺序排列，用「/」分隔。
主要参数
• 规格型号：LFS-1000
主要技术参数
• 频率范围：DC ～ 300 kHz
• 频率步进：线性，对数
• 输出电压：0.5 V ～ 30 V( ≤ 30 kHz) 0.5 V ～ 20 V( ＞ 30 kHz)
• 分辨率：0.1 V
• 额定电流：16 A
• 驻留时间：1 ～ 10 s
频率特性
• 正弦波：1 µHz ～ 10 MHz
• 分辨率：1 µHz
• 准确度：±(1 ppm+10 pHz)，18℃～ 28℃
正弦波频谱纯度
• 谐波：<-55 dBc
• 非谐波：<-60 dBc
• 范围：1.0 mVpp 至 20 Vpp
• 准确度：±(1%)± 5 mV
• 输出阻抗：50 Ω
• 输出接口：BNC( 母头 )
功率放大器技术参数
• 频率范围：DC ～ 300 kHz
• 输出功率：900 W
• 增益平坦度：±3.5 dB
• 增益：20
连续模式下的技术参数 (LSF-1000)
• 测试频率：DC， 16 Hz，50 Hz 和 60 Hz
• 共模开路电压：1 V(-10%) ～ 50V(+10%)
• 输出阻抗：50 Ω±10%
短时模式下的技术参数 ( 配合 CLF-1619-ST)
• 测试频率：DC， 16 Hz，50 Hz 和 60 Hz
• 共模开路电压：10(-10%) V ～ 330(+10%) V
• 输出阻抗：50 Ω±10%
• 下降 / 上升时间：1 μs-5 μs 之间 (DC)
• 输出电压的开 / 关切换：在相位是 0 度的时候切换 (0° ± 5 %) (16 Hz，50 Hz 和 60 Hz)
扫频模式下的技术参数 (LSF-1000)
• 频率范围：15 Hz-300 kHz
• 共模开路电压：0.1 V(-10%) ～ 50 V(+10%)
• 输出阻抗：50 Ω±10%
• 总谐波失真：<1%( 正弦波 )
差模电压干扰测试技术参数 ( 配合 CDND M3-16)
• 频率范围：2 kHz ～ 150 kHz
• 波形：正弦，总谐波畸变 <5%
• 开路电压：0.1 V ～ 25 V±5%
• 脉冲调制：3 Hz ～ 1 kHz
• 占空比：50%
• 输出阻抗：10 Ω±30%
差模电流干扰测试技术参数 ( 配合 CIN-19)
• 频率范围：2 kHz ～ 150 kHz
• 最大电流：7 A
• 负载输出阻抗：1 Ω±0.3 Ω
• 脉冲调制：3 Hz ～ 1 kHz
• 占空比：50%
通用参数
• 工作电源：AC 85 V ～ 264 V 50/60 Hz 120 W
• 最大功耗：1200 W
• 尺寸：19" / 4 U
• 重量：25 kg

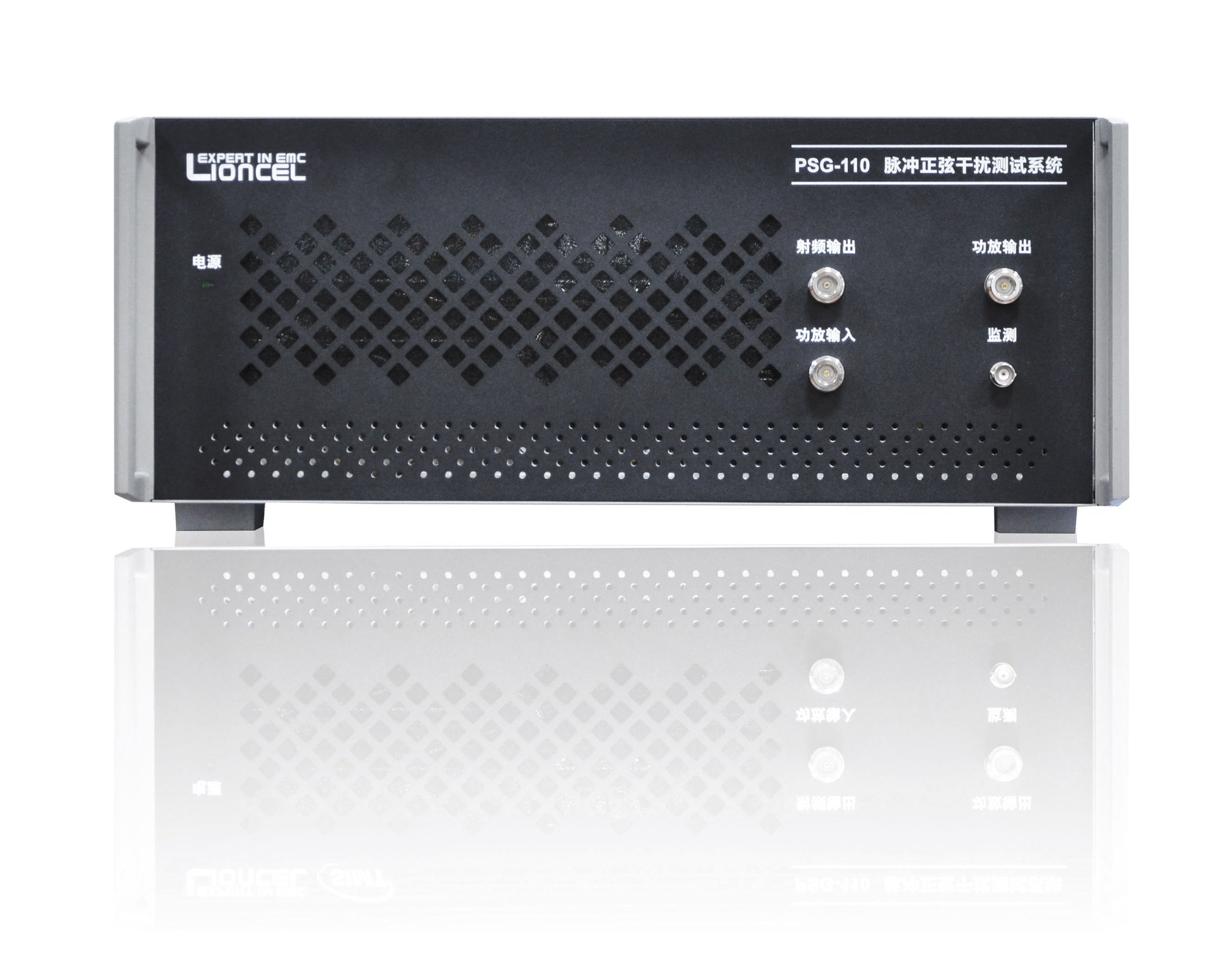

• 规格型号：PSG 110
• 名称：脉冲正弦波发生器
频率特性
• 正弦波：1uHz~10MHz
• 分辨率：1uHz
• 准确度：±(1ppm+10pHz)，18℃ ~28℃
• 调制类型：AM，FM，PM，ASK，FSK，PSK，PWM
正弦波频谱纯度
• 谐波：<-55dBc
• 非谐波：<-60dBc
• 相位噪声：典型（0dBm，10kHz 偏移） 10MHz：<-105dBc/Hz
脉冲串特性
• 脉冲计数：1 至 1 000 000 或无限
• 内部周期：1μs 至 500s
• 触发源：内部、外部、手动
输出特性
• 范围：1.0mVpp 至 20Vpp
• 准确度：±(1%)±5mV
• 输出阻抗：50Ω
• 输出接口：N 头 ( 母头 )
固态功率放大器技术参数
• 频率范围：100kHz~240MHz
• 输出饱和功率：85W
• 输出线性功率：47W
• 增益：40dB
• 增益平坦度：±3.5dB
• 二次谐波：>-20dBc
• 标称阻抗：50Ω
功率计技术参数
• 频率范围：100kHz~440MHz
• 测试电平：-40dBm~30dBm
• 精度：±0.2dB
• 输入接口：N( 母 )
• VSWR：<1.2:1
资源下载
上海凌世电磁技术有限公司官网 emclioncel.com 该产品详情页（采集于 2026-10-22），技术参数为该页技术参数表原文
