z488xx 10MHz至6GHz PXIe射频开关与多路复用模块|LitePoint (停产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
LitePoint
z488xx 射频开关与多路复用模块
10MHz 至 6GHz · 隔离度 >85dB · 插入损耗 <2dB · 未用端口自动端接
产品简介
开关矩阵在多工位测试里是最容易被低估的部件。
它决定了「一台仪器能不能轮着测多台设备」，而它的两项指标直接吃掉测量余量：**插入损耗**和**隔离度**。
z488xx 的插入损耗典型值 <2dB（10MHz 至 3GHz），隔离度 >85dB（至 3GHz）/ >75dB（3 至 6GHz）——7 字头的隔离度对邻道测量是必要的，
否则切换过去的另一路信号会渗进来。
另一个细节是**未使用端口自动端接**。
开路端口会反射，反射回来的信号叠加在测量通路上就是纹波和驻波误差。
自动端接省掉的是外接负载和相应的校准工作。

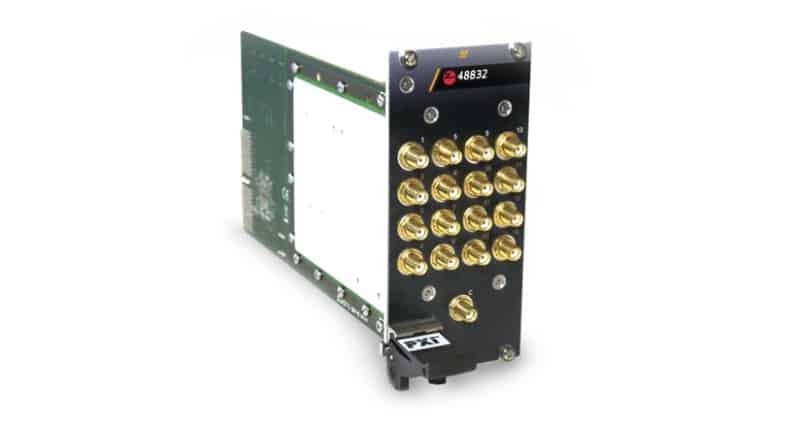

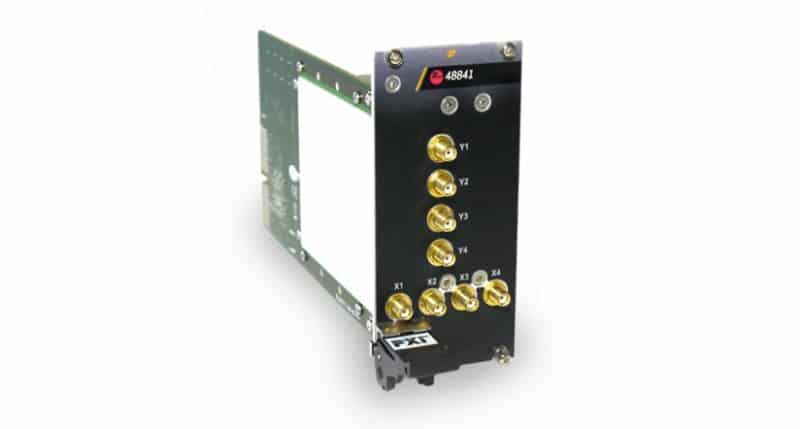

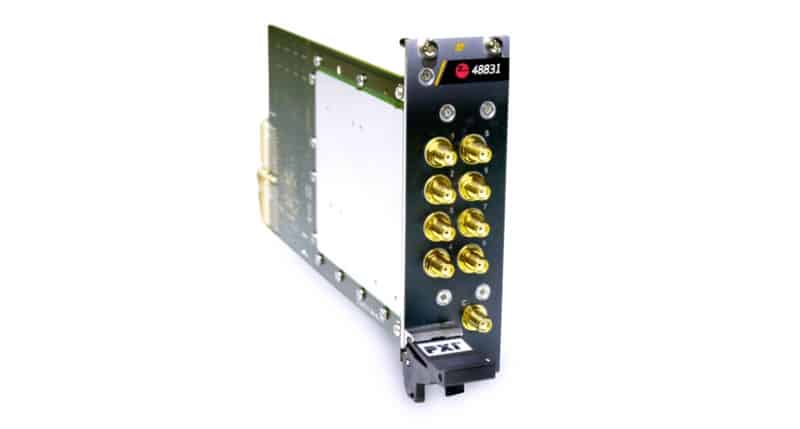

系列按通道数与拓扑分型号（z48801、z48811、z48831/48832、z48841 等），固态开关，50Ω AC 耦合，最大 +30dBm、DC 16V，
操作时间 50µs、射频切换时间约 10µs。
PXIe 形态的 6GHz 射频开关与多路复用模块系列。
核心参数
• 频率范围：10MHz 至 6GHz（部分型号可用至 7GHz）
• 阻抗：50Ω（AC 耦合）
• 插入损耗：< 2dB（10MHz 至 3GHz，z48801 典型值）
• 隔离度：> 85dB（至 3GHz）/ > 75dB（3 至 6GHz，z48801 典型值）
• 通道间串扰：< -80dB（至 3GHz）
• 最大射频功率：+30dBm（冷/热切换）
• 最大直流电压：16V
• 操作时间：50µs
• 射频切换时间：约 10µs 上升/下降
• 端口类型：SMA
功能特性
• 6GHz 覆盖：主流无线频段全含，部分型号可到 7GHz。
• 高隔离度：>85dB（至 3GHz），多路切换不互相污染。
• 低插入损耗：<2dB 典型，测量余量留给被测件而不是开关。
• 自动端接未用端口：避免开路反射造成的纹波与驻波误差。
• 固态开关：无机械寿命限制，在额定范围内可无限次切换。
• 低驻波：全频段内 VSWR 稳定，校准一次长期有效。
• 多拓扑可选：按通道数与复用方式选型号，匹配不同工位。
• 快速切换：10µs 级射频切换，不成为节拍瓶颈。
应用场景
• 多工位切换：一台 VSA/VSG 轮询多台待测件。
• 多端口器件测试：多通道 MIMO 或阵列的分时测量。
• 射频路径校准：切换校准件与待测件通道。
• ATE 系统集成：把开关矩阵并入 PXIe 机箱，减少台机。
• 双频段切换：不同频段滤波器与前端路径的选择。
• 产线快速判定：10µs 级切换支撑高频次测试。
• 研发台架：多路信号源与分析仪的路由管理。
• 隔离度验证：本身即可用于验证系统内各通路的隔离。
资源下载
以上内容与指标均取自LitePoint（莱特波特）（LitePoint）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
LitePoint · onetest 仪器资源库
LitePoint
z488xx 射频开关与多路复用模块 详细指标
10MHz 至 6GHz · 隔离度 >85dB · 插入损耗 <2dB · 未用端口自动端接
详细指标
指标取自 LitePoint 官方技术规格书（PDF）。该型号官方已标注 Discontinued（停产），本站仍保留其页面与指标供存量系统参考。
端口说明
• 1,2,3,4：SMA ｜ RF1 to RF4 Multiplexer Input/Output Channels
• C1：SMA ｜ RF COM port for corresponding RF1 to RF4 channels
• C2：SMA ｜ RF COM port for corresponding RF1 to RF4 channels
z48801 Input/Output
• 输入阻抗：50 Ω (AC coupled)
• 频率范围：10 MHz to 6 GHz (usable to 7 GHz)
• Input VSWR Thru path: to 3 GHz to 6 GHz Internal termination: to 6 GHz：≤ 1.35:1 typical ≤ 1.4:1 typical ≤ 1.4:1
• Insertion loss @ 10 MHz to 3 GHz to 6 GHz：<2 dB typical <2.5 dB typical <3 dB typical
• Isolation to 3 GHz to 6 GHz：>85 dB typical >75 dB typical
• Maximum RF power：+30 dBm (hot or cold switching)
• Maximum DC voltage：16 V (AC coupled)
• Switching life：Indefinite when used within ratings
• Operate time：50 μs
• RF switching time：10 μs typical rise and fall time

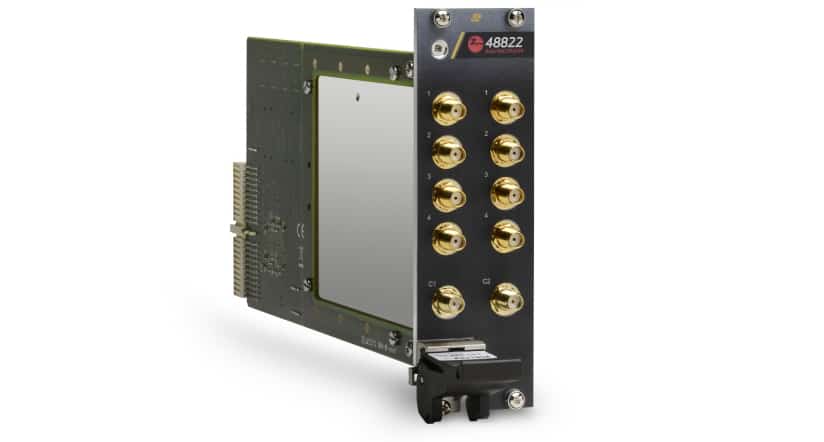

z48821 & z48822 Input/Output
• 输入阻抗：50 Ω (AC coupled)
• 频率范围：10 MHz to 6 GHz
• Insertion loss @ 10 MHz to 3 GHz to 6 GHz：<3.5 dB typical <3.5 dB typical <4.5 dB typical
• Isolation to 3 GHz to 6 GHz：>85 dB typical >65 dB typical
• Crosstalk bank to bank to 3 GHz to 6 GHz：<-80 dB typical <-60 dB typical
• Maximum RF power：+30 dBm (hot or cold switching)
• Maximum DC voltage：16 V (AC coupled)
• Switching life：Indefinite when used within ratings
• Operate time：50 μs
• RF switching time：10 μs typical rise and fall time
供电与散热
• +3.3 VDC +5 VDC +12 VDC -12 VDC：0.03 A 0.10 A 0.00 A 0.00 A
• Total Cooling & Power Consumption：0.6 W
物理与环境
• 工作条件：0° C to +55° C ambient
• 存储：-20° C to +75° C ambient
• 工作条件：up to 90%, non-condensing
• 存储：up to 90%, non-condensing
资源下载
以上规格取自 LitePoint 官方技术规格书（PDF）与官网产品页；标注「典型」的为厂家典型值。
