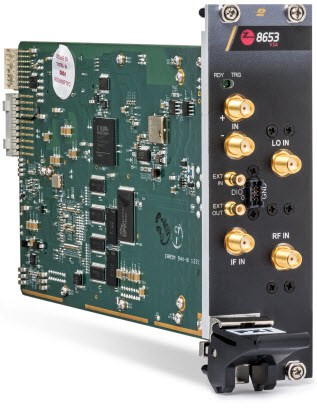

    双槽 3U PXIe 的 6GHz 宽带 VSA，1.015GHz 瞬时带宽单次覆盖整个 5GHz 频段，残余 EVM 低于 -50dB。
    把 z8653 VSA 扩展到 20GHz 的射频下变频模块组，无镜像架构、基波抑制通路，20GHz 全扫 1.5 秒内完成。
    面向 I/Q 调制的双通道任意波形发生器，1GS/s 16bit DAC、DC 至 500MHz 复调制带宽，抖动 ≤500fs。
    • «
    • 1

    z8453 2.5GS/s 1GHz带宽 中频I/Q数字化仪|LitePoint (停产)

    2.5GS/s 中频数字化仪，1GHz 瞬时带宽，支持差分基带与单端中频输入，内置实时 DDC。
    参考价格 ：

    厂家：LitePoint （收录57个产品）

    产地：美国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    LitePoint
    z8453 2.5GS/s 中频数字化仪
    2.5GS/s · 1GHz 瞬时带宽 · 实时 DDC · 差分基带 + 单端中频输入
    产品简介
    z8453 跟 z8451 是同一路数的分工：z8451 做基带 I/Q，z8453 做**中频**。
    采样率 2.5GS/s，瞬时带宽 **1GHz**——这个量级对 DOCSIS 3.1 上行信号分析是必要的，那条链路的占用带宽轻松过几百 MHz。
    输入给两套：**差分基带 IN+/-** 与 **单端 IF IN**。
    单端中频输入的存在让它可以直连下变频链路的中频输出，不需要再转差分。
    同样带实时正交 DDC 与分数重采样，所以宽采与窄析可以在同一块卡上切换。
    还有一个容易忽略的接口：**4 针双向数字 IO**（DIO1，8 针排针），用来做 MIPI、SPI、I2C 这类总线握手。
    采集与激励同步这件事，靠的就是这个通道——不然时序对不齐，测出来的相位关系没意义。
    2.5GS/s 中频数字化仪模块，带实时数字下变频（DDC）。
    核心参数
    • 采样率：2.5GS/s
    • 瞬时带宽：1GHz
    • 输入通道：差分基带 IN+/-；单端 IF IN
    • 输入阻抗：50Ω 单端 / 100Ω 差分
    • 输入驻波：≤1.9:1（10kHz 至 460MHz 典型）
    • 输入最大不损坏电平：-2V 至 +5V（单端，DC+峰值）
    • 数字 IO：4 信号（DIO1，8 针排针），支持 MIPI / SPI / I2C
    • 时基：内部 TCXO ±2.5ppm；外部或背板 CLK10/CLK100
    • 接口：SMA 信号口，SMB 外触发/参考
    功能特性
    • 1GHz 瞬时带宽：DOCSIS 3.1 上行与宽带中频信号一次采完。
    • 2.5GS/s 采样：宽带信号的细节不被欠采样抹平。
    • 实时 DDC：硬件内正交下变频与分数重采样，数据率可降。
    • 差分 + 单端双输入：基带与中频两种接口都支持，接线灵活。
    • 4 针数字 IO：MIPI / SPI / I2C 总线握手，采集与激励同步。
    • 低底噪高动态：小信号叠加在大载波旁也能分辨。
    • 时基可切换：内部 TCXO 或外部/背板参考，多模块共时基。
    应用场景
    • DOCSIS 3.1 上行分析：宽带上行信号的中频采集与解调。
    • 802.11ac 基带与中频：160MHz 信道信号分析。
    • LTE-A 载波聚合：多载波中频信号同时捕获。
    • 中频解调器测试：解调器输出的中频指标测量。
    • 下变频链路验证：作为中频数字化单元接入系统。
    • 宽带瞬态记录：大带宽单次捕获。
    • ATE 系统集成：中频采集并入 PXIe 机箱。
    • 研发信号分析：导出 I/Q 数据做算法验证。
    资源下载
    以上内容与指标均取自LitePoint（莱特波特）（LitePoint）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    LitePoint · onetest 仪器资源库





    LitePoint
    z8453 2.5GS/s 中频数字化仪 详细指标
    2.5GS/s · 1GHz 瞬时带宽 · 实时 DDC · 差分基带 + 单端中频输入
    详细指标
    指标取自 LitePoint 官方技术规格书（PDF）。该型号官方已标注 Discontinued（停产），本站仍保留其页面与指标供存量系统参考。
    前面板
    • IN +,-：SMA ｜ Differential baseband input
    • IF IN：SMA ｜ Single-Ended IF input
    • EXT IN：SMB ｜ External input for trigger or reference
    • EXT OUT：SMB ｜ External output for trigger, reference or event
    • DIO1：Header, 8-pin ｜ Digital input/output, 4-signal (e.g. MIPI, SPI, I2C)
    基带输入
    • 通道：One Differential Input, IN+/-
    • Input Impedance Single-ended Differential：50 Ω 100 Ω ≤ ±1% accuracy
    • Input VSWR ** 10 kHz to 460 MHz 460 MHz to 1 GHz：≤ 1.9:1 (R.L. < -10dB) Typical ≤ 3.5:1 (R.L. < -5dB) Typical
    • Input Bias Current**：≤ ±10 μA
    • 连接器：SMA
    • Absolute Maximum Input (no damage) Single-ended：-2 V to +5 V (DC + peak AC), CAT I
    • Input Voltage Range：+4 dBm (1 Vppd)
    • Input Voltage Range Accuracy (500 MHz)：≤ +0.1 / -0.3 dB at 25 °C ambient ≤ ±0.03 dB drift per °C
    • Input Offset Adjustment：No adjust
    • Analog Bandwidth -3 dB Bandwidth Stopband Rejection：10 kHz to 1 GHz ≥ 80 dB at 2 GHz
    • Passband Flatness 10 kHz to 50 MHz 10 MHz to 800 MHz 10 kHz to 1.015 GHz：+0.2 / -0.2 dB +0.5 / -1.0 dB +0.5 / -3.0 dB
    • 通道：One Single-Ended Input, IF IN
    • 输入阻抗：50 Ω ≤ ±1% accuracy
    • Input VSWR ** 20 MHz to 575 MHz 575 MHz to 1 GHz：≤ 1.9:1 (R.L. < -10 dB) Typical ≤ 1.44:1 (R.L. < -15 dB) Typical
    • Input Bias Current**：≤ ±1 nA (AC coupled)
    • Absolute Maximum Input (no damage)：±2 V (DC + peak AC), CAT I
    • Analog Bandwidth -3 dB Bandwidth Stopband Rejection：10 MHz to 1 GHz ≥ 80 dB at 2 GHz
    • Passband Flatness 40 MHz to 50 MHz 40 MHz to 750 MHz 40 to 1.015 GHz：+0.25 / -1.0 dB +0.75 / -1.4 dB +0.75 / -3.0 dB
    • Harmonic Distortion：≥ 74 dBc at 250 MHz
    • Average Noise Density IN +/- IF：≤ -138 dBm/Hz ≤ -143 dBm/Hz
    时基参考
    • Timebase Reference：10 MHz or 100 MHz
    • Timebase Reference Source：Internal TCXO, External Input, Backplane CLK10 or CLK100 (PXIe)
    • Internal TCXO Timebase：±2.5 ppm accuracy
    • Timebase Output：External Output
    Analog-to-Digital Converter (ADC) & Digital Downconverter (DDC)
    • ADC Vertical Resolution：Bits 0.024% of full-scale range
    • ADC Clock Frequency：2.5 GS/s sampling
    • ADC Clock Jitter **：≤ 150 fs RMS
    • I/Q Data Vertical Resolution2：up to 32 bits 16-bit and 32-bit data formats
    • I/Q Data Rate (flexible data rate with fractional resampling)：123 S/s to 312.5 MS/s, 612.5 MS/s, & 1.25 GS/s 2.5 GS/s (DDC Bypass) 1 Hz resolution
    • I/Q Data Memory：512 MiByte total
    • I/Q Waveform Size (matched I/Q sizes)：up to 128 MiSamples (16-bit data) up to 64 MiSamples (32-bit data for ≤312.5MS/s sample rate)
    • Input Channel Mode (DDC input feed)：RF input Baseband IN+/- input IF IN input
    • Baseband/IF Instantaneous Bandwidth (alias-free)：81.25% of sample rate (DDC enabled) 1.015 GHz, 507 MHz, or 253 MHz to 100 Hz, 1 Hz resolution
    • Baseband/IF Resolution Bandwidth：Hz to 3 MHz 0.1 Hz resolution
    • Baseband/IF Center Frequency：Hz to 1.25 GHz 1 Hz resolution
    WLAN 调制分析
    • 20 MHz：-57 dB (0.14%) ｜ -36 dB (1.6%)
    • 40 MHz：-52 dB (0.25%) ｜ -32.5 dB (2.4%)
    • 80 MHz：-50 dB (0.32%) ｜ -30 dB (3.2%)
    • 160 MHz：-47 dB (0.45%) ｜ -27 dB (4.5%)
    • 频率范围：± 625 kHz
    • 频率误差：± 10 Hz + (reference accuracy X center frequency)
    触发
    • Trigger Source：I, Q, Envelope, External Input, DIO, Pattern, Software, Immediate (no trigger), TTL Trigger 0-7, Star Trigger
    • Trigger Slope/Polarity：Positive or Negative
    • Trigger Position：Pre-Trigger & Post-Trigger
    • Trigger Jitter：≤ 2.5 ns peak-to-peak
    • Trigger Resolution：Signal Triggers: Minimum 3.2ns @ F ≥ 312.5 MHz, else 1/( F ) SAMPLE SAMPLE
    • Trigger Hysteresis (time)：Defines trigger hold-off time 0 to 209 µs
    • Trigger Hysteresis (amplitude)：Trigger hysteresis in percentage or volts
    外部输入（前面板）
    • 功能：Trigger Input, Timebase Reference Input
    • Absolute Maximum Input (no damage)：≤ ± 5 V (DC + peak AC), CAT I
    • Input Trigger Level Adjustment：-2 V to +2 V 0.5 mV resolution ≤ 20 mV accuracy 20 mV overdrive (input hysteresis)
    • Input Bandwidth (-3 dB)：≥ 250 MHz
    • 输入阻抗：1 MΩ || 30 pF or 50 Ω ≤ ±2% accuracy
    • 连接器：SMB
    外部输出（前面板）
    • 功能：Trigger Output, Timebase Reference Output, Event Output, Programmable Clock Output, Programmable Pulse Output, Constant Level
    • Output Event Source：Trigger Event, Capture Complete Event, Operation Complete Event, Master Summary Status Event
    • 极性：High or Low Truth
    • Programmable Event Pulse Width：50 ns to 163 ms
    • Programmable Clock：Period: 26.667 ns to 100 seconds 26.667 ns resolution 50% Duty Cycle
    • Programmable Pulse Pulse Repetition Interval Pulse Width：26.667 ns to 100 seconds, 26.667 ns resolution 13.333 ns
    • Probe Compensation：10 kHz Clock which can be used to compensate probes
    • Limit Test Successful：Event pulse after each capture upon limit or mask test success
    • Output Level：Programmable Level: Default: +3.3 V into open load Open load: 0 to +5 V 50 Ω load: 0 to +4.1 V Level accuracy: ±5% Output Drive: ≥ ±90 mA
    • Output Enable：Tri-State Output Capability
    • Current Sense：±90 mA current sense range Triggered or immediate capture 0.1mA resolution
    • 连接器：SMB
    Digital Input/Output (DIO) Front Panel 3
    • 功能：4-bit bi-directional Digital I/O software programmable. Future serial interfaces such as MIPI, SPI, I2C, etc
    • Programmable Clock Rate：Up to 50 MHz
    • Programmable Logic：≥ 5 ns resolution
    • Programmable Direction：Input (52 kΩ pull-up) or Output
    • Programmable Source/Destination：Backplane triggers, external in/out, trigger event
    • Output Enable：Tri-State Output Capability
    • 连接器：8-pin Latching Header
    Backplane Trigger
    • 功能：Multi-Instrument Synchronization Trigger, Event Output Signals
    • Triggers：TTL Trigger 0-7
    • Direction：Input or Output
    • Source：Trigger Event, Capture Complete Event, Operation Complete Event, Master Summary Status Event, Constant Level
    • 极性：High or Low Truth
    • Programmable Event Pulse Width：50 ns to 163 ms
    Traces
    • Trace Channels：Quantity 8
    • Trace Size：Up to 512 KiSample 32-bit floating point data
    • Trace Feed (source)：Input Channels or Reference Channels
    • Trace Type：Write (Live), Average, Max Hold, Min Hold (Reference Feeds use Write Type only)
    • Trace Average Count：2 to 65535
    • Trace Data Format：Linear Magnitude, Logarithmic Magnitude, Phase, Real, Imaginary, 32-bit floating point data
    参考波形
    • Reference Channels：Quantity 4
    • Reference Storage：Non-volatile memory storage
    • Reference Data：KiSample maximum waveform size 32-bit floating point data
    • Reference Data Format：Linear Magnitude, Logarithmic Magnitude, Phase, Real, Imaginary, 32-bit floating point data
    Markers
    • Marker Channels：Quantity 2
    • Marker Functionality：Waveform Trace Magnitude and Frequency Markers
    • Marker Source：Trace 1-8
    • Marker Peak Search Search Methods Selectable Search Options：Maximum, Next Maximum by Amplitude, Next Maximum Left, Next Maximum Right Absolute Threshold, Relative Excursion
    数据处理与下载
    • Self-Calibration：Automatic internal calibration: spur cancellation
    • Waveform Data Formats：16-bit or 32-bit signed integer (I/Q time-domain data) 32-bit floating point (Trace or Reference data) Intel or Motorola Byte Order
    仪器存储状态
    • 功能：Non-volatile storage of instrument setup configuration
    • Stored States：State 0 is Reset State Power-On State programmable
    指示灯
    • RDY (Ready)：OFF: Hardware Failure ON: Unit has passed power-up self-diagnostics TOGGLE: Unit has an error pending in error queue
    • TRG (Trigger)：OFF: Trigger event not detected ON/PULSE: Trigger complete event detected TOGGLE: Device identify enabled
    PXIe 接口
    • PXIe Slot Compatibility：PXI Standard Slot and PXIe Hybrid Slot Compatible
    • PXI Timing & Triggering Signals (XJ4 Connector)：PXI_TRIG[0:7] input/output PXI_STAR input PXI_CLK10 input
    • PXIe Timing & Triggering Signals (XJ3 Connector)：PXI_DSTARA input (unused PXI_STAR input PXI_CLK10 input
    物理与环境
    • 尺寸：Single-Wide 3U PXIe Instrument 8.25” x 0.79” x 5.25” (L x W x H) 20.96 cm x 2.01 cm x 13.34 cm (L x W x H)
    • 重量：11.9 oz or 337 g
    • 工作条件：0°C to +40°C ambient (MIL-PRF28800F Class 3)
    • 存储：-40°C to +75°C (MIL-PRF28800F Class 3)
    • Over-Temperature：Automatic shutdown if internal temperature exceeds +50°C
    • Calibration Range：+20°C to +30°C ambient, after a 20 minute warm-up period, to meet all calibration specification accuracies
    • Operating or Storage Up to +30°C +30°C to +40°C above +40 °C：5 to 95% ± 5% non-condensing, 5 to 75% ± 5% non-condensing, 5 to 45% ± 5% non-condensing
    • 工作条件：Up to 5 km
    • 存储：Up to 15 km
    资源下载
    以上规格取自 LitePoint 官方技术规格书（PDF）与官网产品页；标注「典型」的为厂家典型值。
