LitePoint
z8612 快速无镜像射频下变频模块组
250MHz 至 20GHz · 基波抑制通路 · 20GHz 扫频 <1.5s · 双槽 3U PXIe
产品简介
z8612 本身不是分析仪,是**给 z8653 加量程的模块组**(z8613 中频混频器 + z8614 射频滤波器,占两个 3U PXIe 槽)。
装上之后 z8653 就是一台 250MHz 至 20GHz 的频谱分析仪。
它解决的核心问题是**镜像**。
宽带下变频必然产生镜像响应,普通做法靠滤波器压,压不干净就会把镜像频率上的信号当成真实信号。
z8612 走的是无镜像架构,所以测谐波与杂散时读到的就是被测件本身——「无镜像」这三个字对杂散测试的意义,比任何一项精度指标都大。
速度上给的是具体数字:**20GHz 全扫、100kHz RBW,1.5 秒内扫完**;
杂散搜索时频率与幅度调谐 **<1ms**。
另外有**基波抑制通路**专用于谐波与杂散发射测试,≤6GHz 时走**旁路**做发射质量测量,两条通路一键切,不需要换接线。
把 z8653 VSA 扩展到 20GHz 的射频下变频模块组。
核心参数
• 频率范围:250MHz 至 20GHz

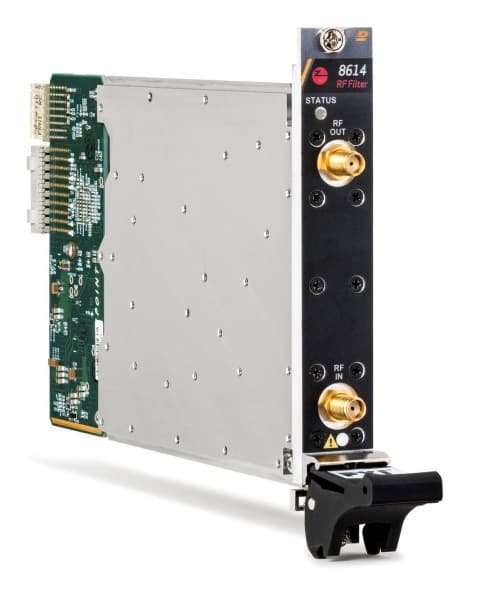

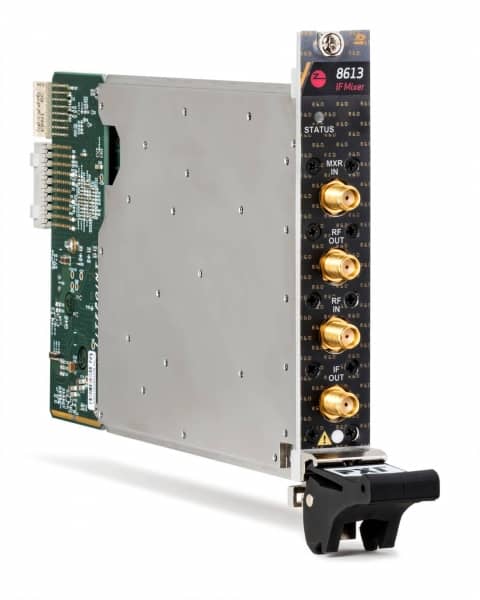

• 构成:z8613 中频混频器 + z8614 射频滤波器(2 槽 3U PXIe)
• 架构:无镜像下变频
• 扫频速度:20GHz 全扫、100kHz RBW,< 1.5 秒
• 调谐速度:频率与幅度调谐 < 1ms(杂散搜索)
• 测量通路:基波抑制通路(谐波/杂散);≤6GHz 旁路(发射质量)
• 底噪处理:可切换端接,支持底噪抵消
• 配套:z8653 矢量信号分析仪;可选 z8801 本振
功能特性
• 扩展到 20GHz:把 z8653 从 6GHz 量程推到 20GHz。
• 无镜像架构:谐波与杂散测试不会被镜像响应污染。
• 基波抑制通路:专测谐波与杂散发射,基波不压住接收机。
• ≤6GHz 旁路:发射质量测量走旁路,信号不经过额外变频。
• <1.5s 全扫:20GHz 范围 100kHz RBW 快速扫描。
• <1ms 调谐:杂散搜索时快速跳频与调幅。
• 底噪抵消:可切换端接配合,压低本底噪声。
• 单次插入测试:发射质量与传导杂散一次接线完成。
• 模块化可重构:与 z8653、z8801 组合,按需配置。
应用场景
• 谐波与杂散发射测试:基波抑制通路直接覆盖标准项目。
• 20GHz 频谱分析:把 PXIe 系统扩展到微波频段。
• 802.11ax 1024QAM 验证:宽带低 EVM 采集配合扩展量程。
• 带边测试:频段边缘的杂散与模板验证。
• 杂散搜索:<1ms 调谐支撑快速遍历。
• ATE 系统集成:微波段测量并入同一机箱。
• 研发预认证:正式认证前的杂散项自检。
• 产线抽检:需要高频段覆盖的抽检工位。
资源下载
以上内容与指标均取自LitePoint(莱特波特)(LitePoint)官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
LitePoint · onetest 仪器资源库





LitePoint
z8612 快速无镜像射频下变频模块组 详细指标
250MHz 至 20GHz · 基波抑制通路 · 20GHz 扫频 <1.5s · 双槽 3U PXIe
详细指标
指标取自 LitePoint z8612 产品概览(官网未单独发布技术规格书)。该型号官方已标注 Discontinued(停产),本站仍保留其页面与指标供存量系统参考。
频率与架构
• 频率范围:250MHz 至 20GHz
• 架构:无镜像下变频
• 构成:z8613 中频混频器 + z8614 射频滤波器
• 槽位:2 槽 3U PXIe
测量能力
• 谐波与杂散:基波抑制通路,专用于谐波与杂散发射测试
• 发射质量:≤6GHz 走旁路通路
• 带边测试:支持频段边缘与模板验证
• 底噪处理:可切换端接,支持底噪抵消
速度
• 扫频:20GHz 全扫、100kHz RBW,< 1.5 秒
• 调谐:频率与幅度调谐 < 1ms(杂散搜索)
• 接线:发射质量与传导杂散单次插入完成
配套模块
• 分析仪:z8653 矢量信号分析仪
• 本振:z8801 本振(可选)
资源下载
以上规格取自 LitePoint 官方技术规格书(PDF)与官网产品页;标注「典型」的为厂家典型值。
