PicoScope 5000E 系列 四通道全 16 位高精度 USB 示波器
四通道全 16 位 · 60MHz至500MHz · 2.5GS/s(16位)／5GS/s(8位) · 最高 2GS 存储 · 22µV RMS 本底噪声
产品简介
5000E 做的事很具体：把 16 位 ADC 装到全部四个通道上。
这个档位上的高分辨率示波器，多数是「一通道 16 位、四通道退回 8 位」，或者干脆只给两个通道；
四通道全程 16 位、本底噪声 22µV RMS（20MHz 带宽）、SFDR 超过 73dB，是它敢称「世界首台」的底气。
对做电源纹波、传感器前端、微弱瞬变这一类测量的人来说，差别不在参数表上，在于四路信号能不能同时保持同一档垂直精度。
系列分两档，选型时先看这一条。
5462E／5463E／5464E 是纯 16 位机，带宽 60／100／200MHz 固定，16 位模式最高 2.5GS/s、单通道 1GS 存储。
5462E+／5463E+／5464E+ 多了 FlexRes：切到 8 位模式后带宽顶到 200／350／500MHz、采样率 5GS/s、存储翻到 2GS、
时基分辨率 200ps，等于一台机器两种性格——查 SPI 时序用 8 位，量毫伏级纹波切回 16 位，不用换机器也不用重搭台。
边界要说清楚：16 位模式下 200MHz、2.5GS/s、1GS 存储是这一档的常规水位，不是高端旗舰；
四通道同时开时采样率降到 625MS/s（16 位）／1.25GS/s（8 位），这是多通道共用 ADC 架构的必然结果，选型时要按「实际同时开几路」算，不能按单通道峰值算。
真要 1GHz 以上带宽和 16 路逻辑同时深存储，往上看 6000E。
Pico Technology 将其定位为「世界首台四通道全 16 位 USB 示波器」，面向需要在高通道数下保持垂直精度的精密模拟测量场景，同时以 FlexRes 双模设计兼顾高速数字调试。
核心参数
• 模拟通道：4 通道，每通道独立 16 位 ADC（MSO 型号另加 16 路数字）
• 带宽：5000E：60／100／200MHz（16 位固定）；5000E+：16 位 60／100／200MHz，8 位模式 200／350／500MHz
• 采样率：16 位模式 2.5GS/s（1 通道）／1.25GS/s（2 通道）／625MS/s（3–4 通道）；8 位模式最高 5GS/s（E+ 型号）
• 垂直分辨率：5000E：16 位；5000E+：FlexRes 8／16 位可切换；增强分辨率再软件加 4 位
• 存储深度：16 位模式单通道 1GS（四通道 256MS）；8 位模式单通道 2GS（E+ 型号）
• 本底噪声：22µV RMS（±5mV 档、1mV/div、20MHz 带宽限制）
• 动态范围：SFDR >73dB、谐波失真 <−73dB（16 位，1MHz、−2dBFS）
• 串扰抑制：>500:1（DC 至受害通道带宽，等幅输入）
• 时基：1ns/div 至 5000s/div，初始精度 ±2ppm，漂移 ±1ppm/年
• 内置信号源：函数发生器 100µHz 至 20MHz；任意波形发生器 200MS/s、32kS、14 位
• 接口：USB 5Gbps Type-C（兼容 Hi-Speed）
• 体积重量：221 × 173 × 30mm，<0.7kg
• 质保：5 年
功能特性
• 四通道全 16 位，同一档精度看四路信号
每通道一颗独立 16 位 ADC，四路同时开时垂直分辨率不退化。
相比 8 位机，垂直细节多 256 倍；
做三相功率、多传感器同步采集时，不需要为「哪个通道精度高」做取舍。
• 22µV RMS 本底噪声，毫伏级纹波直接可测
±5mV 档、1mV/div、20MHz 带宽限制下本底噪声 22µV RMS。
电源纹波、传感器输出漂移、DAC 台阶这类信号不需要额外低噪声前置放大，探头接上就能看。
• FlexRes 双模（E+ 型号）
8／16 位硬件可重构：16 位模式拿满垂直精度，8 位模式放开带宽至 500MHz、采样率至 5GS/s、
存储翻倍至 2GS、时基分辨率 200ps。
一台机器覆盖慢变精密信号与快速数字边沿。
• 屏蔽前端与 >500:1 串扰抑制
每个 BNC 独立屏蔽，通道间隔离优于 500:1。
多通道测同一块板的不同节点时，邻道大信号不会污染小信号通道。
• 16 路 MSO 数字通道
MSO 变体提供 2 个 8 位逻辑端口，最高输入频率 100MHz（200Mbit/s），最小可检测脉宽 5ns，
阈值可 ±5V 独立分组设置。
模拟与数字共用同一时基，混合信号触发与解码一次完成。
• 40+ 协议解码与 DeepMeasure
内置 I²C、SPI、UART、CAN、CAN FD、LIN、FlexRay 等 40 余种解码器，解码结果与波形同屏；
DeepMeasure 对捕获内每个周期逐次测量，适合开关电源与电机驱动的批量周期分析。
• 分段存储与快速触发
PicoScope 7 下 40,000 段、PicoSDK 下最高 2,000,000 段（8 位模式）；
快速触发重装时间 <700ns，20ms 内可采 40,000 个波形，快速余辉模式下捕获率最高 300,000 波形/秒。
• PicoSDK 二次开发
免费 SDK 提供 C、C#、Python、MATLAB 接口与示例，
Windows／Linux／macOS 全支持，可直接把示波器嵌进自动化测试台，不依赖图形界面。
• 紧凑机身与 5 年质保
221 × 173 × 30mm、不足 0.7kg，单根 USB-C 供电（3A 口）即可工作；
标配 5 年质保。
• 硬件加速与深存储渲染：硬件加速让超过 1GS（16 位）／2GS（8 位）的数据直接上屏，缩放、平移不重新采集，长捕获里找单次异常不需要反复触发。
应用场景
• 电源完整性与纹波测量：四通道全 16 位加 22µV 本底噪声，可同时看输入母线、开关节点、输出纹波与反馈环，垂直精度不打折。
• 精密传感器与前端电路：毫伏级输出的应变、光电、MEMS 传感器，16 位分辨率下噪声与真实信号可分。
• 嵌入式混合信号调试：模拟 4 路加数字 16 路同屏，I²C／SPI／CAN 解码与电气波形对齐，协议错误可直接回溯到边沿。
• 功率电子与电机驱动：三相电压电流同步采集，配合 DeepMeasure 逐周期统计，看开关损耗与死区一致性。

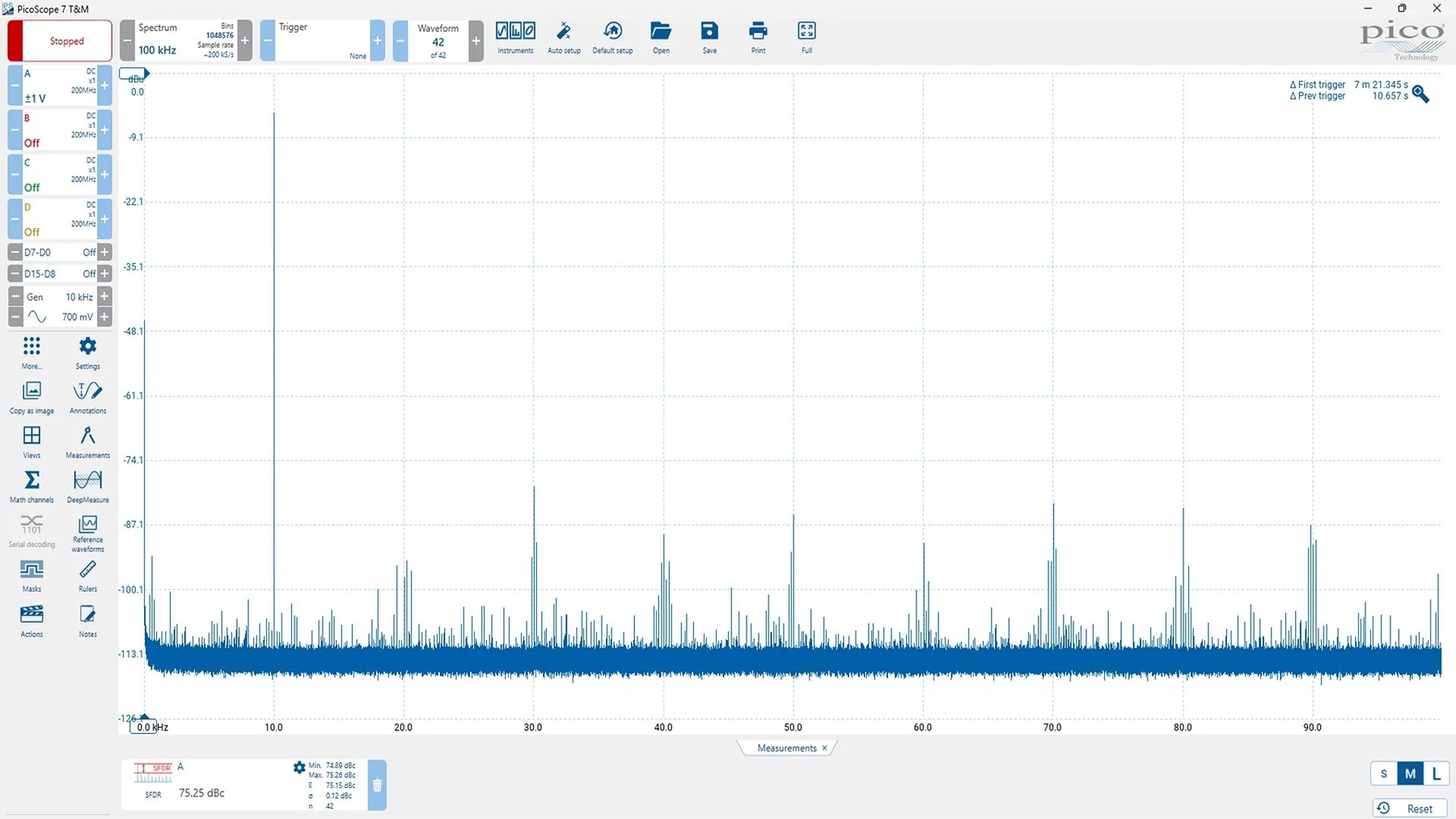

• 音频与低失真测量：SFDR >73dB、谐波失真 <−73dB，FFT 最高 100 万点，适合音频链路与低失真放大器验证。
• 自动化测试台集成：PicoSDK 直接调 API，把采集、判决、存盘写进产线脚本，无需示波器软件界面。
资源下载
以上内容与指标均取自Pico Technology（比克科技）（Pico Technology）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Pico Technology Ltd. · onetest 仪器资源库
Pico Technology（比克科技） Pico Technology
PicoScope 5000E 系列 四通道全 16 位高精度 USB 示波器 详细指标
四通道全 16 位 · 60MHz至500MHz · 2.5GS/s(16位)／5GS/s(8位) · 最高 2GS 存储 · 22µV RMS 本底噪声
详细指标
指标取自 Pico Technology 官网 PicoScope 5000E 系列规格页与数据手册（2026 年版）；采样率、存储深度与带宽按 16 位／8 位模式分档，8 位模式仅 5000E+ 型号支持。
型号与配置
• PicoScope 5462E / 5462E MSO：60MHz · 4 模拟（MSO 加 16 数字）· 16 位 · 2.5GS/s · 1GS
• PicoScope 5463E / 5463E MSO：100MHz · 4 模拟（MSO 加 16 数字）· 16 位 · 2.5GS/s · 1GS
• PicoScope 5464E / 5464E MSO：200MHz · 4 模拟（MSO 加 16 数字）· 16 位 · 2.5GS/s · 1GS
• PicoScope 5462E+ / 5462E+ MSO：16 位 60MHz／8 位 200MHz · 4 模拟（MSO 加 16 数字）· 8/16 位 · 5GS/s · 2GS
• PicoScope 5463E+ / 5463E+ MSO：16 位 100MHz／8 位 350MHz · 4 模拟（MSO 加 16 数字）· 8/16 位 · 5GS/s · 2GS
• PicoScope 5464E+ / 5464E+ MSO：16 位 200MHz／8 位 500MHz · 4 模拟（MSO 加 16 数字）· 8/16 位 · 5GS/s · 2GS
垂直系统（模拟通道）
• 输入通道：4 路，每通道独立 16 位 ADC，全部活动通道同时采样
• 输入接头：BNC(f)，每路配 RGB 状态指示灯
• 输入阻抗：50Ω ±2%；1MΩ ±1% ∥ 13pF ±2pF
• 输入耦合：50Ω：DC；1MΩ：AC／DC
• 输入灵敏度：50Ω：1mV/div 至 1V/div；1MΩ：1mV/div 至 4V/div（均为 10 格）
• 输入量程（满量程）：±5mV 至 ±20V（±5mV 仅至 100MHz，±10mV 仅至 200MHz）
• DC 增益精度：±(0.5% 读数 + 1 LSB)
• DC 偏移精度：±(1% 满量程 + 300µV)，可通过软件进一步校准
• 量化台阶：16 位：<0.002% 输入量程；8 位：<0.4% 输入量程
• 偏移调节范围：±25mV（5／10／20mV 档）、±250mV（50／100／200mV 档），更大量程按比例
• 过压保护：50Ω：5.5V RMS、±20V 峰值；1MΩ：±100V（DC + AC 峰值，10kHz 以内）
数字通道（MSO 型号）
• 通道数：16 路（2 个逻辑端口，每端口 8 路）
• 输入接头：2.54mm 间距 10 × 2 排针
• 最高输入频率：100MHz（200Mbit/s）
• 最小可检测脉宽：5ns
• 阈值设置：两组独立阈值（端口 0：D0–D7；端口 1：D8–D15），范围 ±5V
• 阈值精度／迟滞：精度 <±350mV（含迟滞）；迟滞 <±250mV
• 输入动态范围：±20V；最小输入摆幅 500mV 峰峰值
• 输入阻抗：200kΩ ±2% ∥ 8pF ±2pF
• 通道间偏斜：2ns（典型）
• 最小输入压摆率：10V/µs
• 过压保护：±50V（DC + AC 峰值，100kHz 以内）
水平系统与时基
• 时基范围：1ns/div 至 5000s/div
• 初始时基精度：±2ppm
• 时基漂移：±1ppm/年
• 采样方式：所有活动通道同时采样（同步采样）
• 触发后延迟：PicoScope 7：0 至 >4×10⁹ 采样点，1 采样点步进；PicoSDK：0 至 >1×10¹² 采样点
采样率与存储深度
• 16 位模式采样率：1 通道 2.5GS/s；2 通道 1.25GS/s；3–4 通道 625MS/s；>4 通道 312.5MS/s
• 8 位模式采样率（E+）：1 通道 5GS/s；2 通道 2.5GS/s；3–4 通道 1.25GS/s；>4 通道 625MS/s
• USB 连续流式采样率：16 位 1 通道 ~50MS/s、2 通道 ~25MS/s、3–4 通道 ~12MS/s；8 位（E+）1 通道 ~300MS/s、2 通道 ~150MS/s
• 降采样流式采样率：16 位 1 通道 500MS/s；8 位（E+）1 通道 1GS/s
• 存储深度（每通道）16 位：1 通道 1GS；2 通道 512MS；3–4 通道 256MS；>4 通道 128MS
• 存储深度（每通道）8 位（E+）：1 通道 2GS；2 通道 1GS；3–4 通道 512MS；>4 通道 256MS
• 最快速率下单次捕获时长：PicoScope 7：200ms；PicoSDK：400ms
• 连续流式捕获存储：PicoScope 7：250MS；PicoSDK：使用全部设备内存缓冲，总时长不限
• 波形缓冲区段数：PicoScope 7：40,000 段；PicoSDK：1,000,000 段（16 位）／2,000,000 段（8 位）
• 数据回传速率（USB 5Gbps）：16 位模式最高 180MS/s；8 位模式最高 360MS/s（依赖主机性能）
动态性能（典型值）
• 本底噪声：22µV RMS（±5mV 档、1mV/div、20MHz 带宽限制）
• 串扰：>500:1（DC 至受害通道带宽，等幅输入）
• 谐波失真：16 位：<−73dB；8 位：<−50dB（1MHz、−2dBFS，±50mV 至 ±20V 档）
• 无杂散动态范围 SFDR：16 位：>73dB；8 位：>50dB（1MHz、−2dBFS）
• 带宽平坦度：16 位：(+0.3dB, −3dB) DC 至全带宽；8 位：(+0.5dB, −3dB)
• 低频平坦度：<±3%（或 ±0.3dB）DC 至 1MHz
触发系统
• 触发源：任一模拟通道、AUX I/O 触发；MSO 型号另含 D0–D15
• 触发模式：无、自动、重复、单次、快速（分段存储）
• 模拟高级触发：边沿、窗口、脉冲宽度、矮脉冲、窗口脉冲、逻辑、间隔、漏失、上升／下降时间、总线
• 数字高级触发：边沿、脉冲宽度、逻辑图案、建立／保持、跳变
• 触发灵敏度：数字触发，全带宽下 1 LSB 精度
• 预触发捕获：最高 100% 捕获深度
• 快速触发重装时间：<700ns（最快时基）
• 最高触发率：20ms 内 40,000 个波形（PicoScope 7 快速模式）
• 连续波形刷新率：最高 300,000 波形/秒（PicoScope 7 快速余辉模式）
• 触发时间戳：每个波形带相对上一波形的时间戳
• 触发频率计：硬件计数，带用户可设门限
函数发生器与任意波形发生器
• 标准波形：正弦、方波、三角、DC、上升／下降斜坡、sinc、高斯、半正弦、白噪声
• 输出频率范围：100µHz 至 20MHz
• 频率分辨率：<1µHz；精度取决于示波器时基
• 输出幅度：±2.0V（Hi-Z）／±1.0V（50Ω），约 0.3mV 步进
• DC 精度：±1% 满量程（Hi-Z 负载）
• 平坦度：<1.5dB 至 20MHz（典型，正弦、50Ω）
• SFDR：>70dB（10kHz 满量程正弦）
• 输出阻抗：50Ω ±1%；过压保护 ±20V 峰值
• AWG 更新率／缓冲：200MS/s／32kS，14 位分辨率，带宽 >20MHz，上升时间 <10ns（50Ω）
• 扫描与门控：上／下／双向扫描，起止频率与步进可设；可由 AUX 触发或软件门控
• 输出接头：BNC(f)
软件与分析功能
• 标配软件：PicoScope 7（Windows／macOS／Linux，免费，无授权费）
• 频谱分析：DC 至示波器额定带宽；幅度／平均／峰值保持；7 种窗函数；FFT 点数 128 至 1,048,576（2 的幂）
• 数学通道：−x、x+y、x−y、x×y、x÷y、x^y、sqrt、exp、ln、log、abs、norm、sign、三角函数、滤波、积分／微分等
• 自动测量：幅度、AC／DC RMS、面积、频率、周期、占空比、上升／下降时间、过冲、脉宽等 30 余项；含最小／最大／平均／标准差统计
• DeepMeasure：对捕获内每个周期逐次测量：周期序号、周期时间、频率、高低脉宽、上升／下降时间、占空比
• 串行解码：40 余种协议，含 I²C、SPI、UART、CAN、CAN FD、CAN J1939、LIN、FlexRay、ARINC 429、1-Wire、10BASE-T1S、BroadR-Reach、SENT、PSI5、USB 等
• 掩码限制测试：掩码可由波形自动生成或文件导入，统计通过／失败次数
• 显示与导出：示波器／XY／余辉／频谱模式；线性或 sin(x)/x 插值；导出 csv、mat、pdf、png、psdata、pssettings、txt
• 二次开发：PicoSDK 提供 C、C#、Python、MATLAB 接口，附示例代码与驱动
接口、供电与环境
• PC 连接：USB 5Gbps（USB Type-C，兼容 Hi-Speed）
• 供电：单根 USB Type-C 3A 端口供电，或 USB 端口加外部电源
• 状态指示：每个 BNC 独立 RGB 灯，另有电源与状态灯
• 散热：风扇转速自动控制，低噪声
• 尺寸：221 × 173 × 30mm
• 重量：<0.7kg
• 工作温度：0 至 40°C（标称精度需 15 至 30°C、预热 20 分钟）
• 存储温度：−20 至 +60°C
• 湿度：工作 5 至 80%RH 无凝露；存储 5 至 95%RH 无凝露
• 海拔／污染等级：最高 2000m；EN 61010 污染等级 2
• 安全与 EMC：设计符合 EN 61010-1；测试符合 EN 61326-1、FCC Part 15 Subpart B
• 环保与质保：RoHS、REACH、WEEE；5 年质保
型号与选件
• 标配探头：按型号配 TA375／TA536 等 BNC 无源探头（数量随通道配置）
• MSO 逻辑夹套装：MSO 型号随附 16 路逻辑夹与 2.54mm 排线
• 校准证书：可选购 60／100／200MHz 与 350／500MHz 档校准证书
• 携带与收纳：可选便携箱与探头收纳包
资源下载
以上规格取自 Pico Technology 官网 PicoScope 5000E 系列规格页与《PicoScope 5000E Series Data Sheet》（2026 年版）；噪声、SFDR、串扰为厂家标称典型值，实际以随机校准证书为准。
