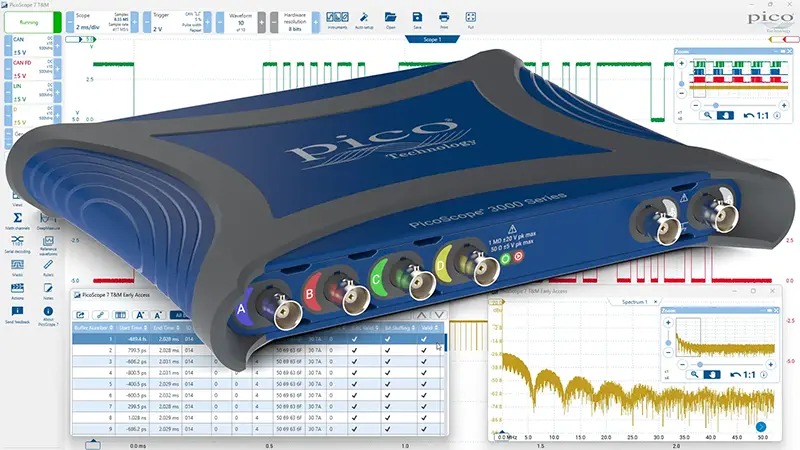

    100MHz至500MHz、5GS/s、2GS 缓冲存储的 USB-C 供电 PC 示波器，4 模拟通道可加 16 路 MSO 逻辑，8/10 位可切。
    四通道全 16 位、22µV RMS 本底噪声、SFDR >73dB 的 USB 示波器；5000E+ 型号经 FlexRes 切换 8 位模式可达 500MHz、5GS/s、2GS 存储。
    5MHz、16 位、10MS/s、16MS 存储的双通道高分辨率示波器兼 FFT 分析仪，SFDR 96dB、本底噪声 8.5µV RMS。
    • «
    • 1

    PicoScope 4000A系列 20MHz带宽 2/4/8通道 12位数字示波器|Pico Technology (在产)

    20MHz、12 位硬件分辨率（增强 16 位）、256MS 深存储、2/4/8 通道的 USB 供电 PC 示波器，内置 14 位任意波形发生器。
    参考价格 ：

    厂家：Pico Technology|比克科技 （收录167个产品）

    产地：英国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    Pico Technology（比克科技） Pico Technology
    PicoScope 4000A 系列 高分辨率深存储 USB 示波器
    20MHz · 12 位(16 位增强) · 80MS/s · 256MS 存储 · 2/4/8 通道 · 内置 14 位信号源
    产品简介
    4000A 走的是和高带宽系列完全相反的一条路：带宽只做 20MHz，但垂直分辨率做到 12 位（增强到 16 位），存储 256MS，还有 8 通道型号。
    它不是为了看快沿，是为了看清小信号——音频、超声、振动、电源纹波、传感器输出，这些信号的特点是幅度小、频率低、动态范围要求高，8 位示波器看它们等于用游标卡尺量头发。
    8 通道是这个系列最有辨识度的能力。
    调试复杂嵌入式系统时通道数永远不够：一条 I²C 或 SPI、几路电源轨、几路 DAC 输出、几路逻辑信号，4 通道很快见底。
    4824A 给 8 个 12 位通道，配合 256MS 存储和每秒 10 万次刷新，多路时序关系可以一次看清而不是分三次抓。
    代价也直说：20MHz 带宽意味着它不能测高速数字边沿，80MS/s 也不适合高速串行；
    256MS 的深存储在 20MHz 场景下非常宽裕，但换不来时间分辨率的提升。
    这是「分辨率优先」的机器，配 4444（差分、CAT III）和 3000E（高速）才是完整的工作台。
    高分辨率、深存储的 PC 示波器，20MHz 带宽、12 位硬件分辨率、256MS 采集存储、2/4/8 通道，面向音频、超声、振动、电源与多传感器系统。
    核心参数
    • 带宽：20MHz（全系）
    • 模拟通道：2 通道（4224A）/ 4 通道（4424A）/ 8 通道（4824A）
    • 最大采样率：80MS/s（4 通道以内）；40MS/s（5 通道以上）
    • 存储深度：256MS（活动通道共享）
    • 垂直分辨率：12 位；软件增强最高 16 位
    • 输入范围：±10mV至±50V 满量程
    • 输入灵敏度：2mV/div至10V/div
    • 内置信号源：14 位函数/任意波形发生器
    • 波形刷新率：最高 10 万波形/秒
    • 接口与供电：USB 3.0，整机由 USB 供电
    • 尺寸与重量：190×170×40mm，小于 0.55kg
    功能特性
    • 12 位硬件分辨率：比 8 位多 16 倍量化级数，小信号细节不必靠放大到满屏来看。
    • 增强到 16 位：软件分辨率增强可再提 4 位，适合低噪声、慢变信号。
    • 8 通道机型：4824A 一次接 8 路，多电源轨、多传感器、多相驱动的时序一次抓完。
    • 256MS 深存储：20MHz 带宽下存储非常宽裕，长时基仍保持高采样率。
    • ±10mV 满量程：2mV/div 灵敏度配合 12 位，微弱信号的信噪比明显优于 8 位机。
    • 14 位任意波形发生器：输出台阶约 300μV，可作为高纯度激励源做频响与失真测试。
    • 10 万波形/秒刷新：配合模板测试，适合产线批量筛选与异常捕获。
    • 低噪声前端：官方主打低噪声设计，适合音频与传感器级信号。
    • 18 种串行协议解码：I²C、SPI、UART、CAN 等常用总线在中低速场景下直接解。
    • 五年保修：全系标配五年保修，长期在线监测场景成本可控。
    应用场景
    • 音频与声学：7 通道音频系统、功放失真、扬声器阻抗曲线，12 位分辨率是硬需求。
    • 超声与振动：IEPE 加速度计、超声换能器信号，配信号调理器直接接。
    • 多路电源时序：8 通道同时看多路电源轨的上电顺序与过冲。
    • 传感器与多通道采集：压力、应变、麦克风等多传感器同步记录。
    • 多相电机与驱动：多相电流、驱动信号与控制环路的一次性同步观测。
    • 预测性维护：长期在线监测振动与电流特征，256MS 存储便于回溯。
    • 半导体与器件表征：低频小信号、IV 曲线、噪声测量。
    • OEM 多通道采集：PicoSDK 嵌入自有系统，用作 8 通道 12 位采集前端。
    资源下载
    以上内容与指标均取自Pico Technology（比克科技）（Pico Technology）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Pico Technology Ltd. · onetest 仪器资源库





    Pico Technology（比克科技） Pico Technology
    PicoScope 4000A 系列 高分辨率深存储 USB 示波器 详细指标
    20MHz · 12 位(16 位增强) · 80MS/s · 256MS 存储 · 2/4/8 通道 · 内置 14 位信号源
    详细指标
    指标取自 Pico Technology 官网 PicoScope 4000A 系列规格页（2026 年版）；三款型号除通道数外指标一致。
    型号与配置
    • PicoScope 4224A：20MHz · 2 通道 · 12 位 · 80MS/s · 256MS
    • PicoScope 4424A：20MHz · 4 通道 · 12 位 · 80MS/s · 256MS
    • PicoScope 4824A：20MHz · 8 通道 · 12 位 · 80MS/s（5 通道以上 40MS/s）· 256MS
    垂直系统
    • 带宽（−3dB）：20MHz（50mV至50V 档）；低档位按官方降额
    • 上升时间（计算值）：17.5ns（50mV至50V 档）
    • 输入通道：2 / 4 / 8（按型号）
    • 输入接头：BNC，间距不小于 20mm
    • 垂直分辨率：12 位
    • 增强垂直分辨率：最高 16 位
    • 输入灵敏度：2mV/div至10V/div（10 个垂直刻度）
    • 输入范围（满量程）：±10mV至±50V
    • 输入耦合：AC / DC，软件可选
    • 输入阻抗：1MΩ ∥ 19pF
    • 直流精度：±1% 满量程 ±300μV
    • 模拟偏置范围：±250mV（10mV至500mV 档）
    • 模拟偏置精度：偏置设定值的 ±1%
    • 最大输入电压：±50V 直流，42.4V 交流峰值
    • 过压保护：±100V（直流 + 交流峰值）
    水平系统
    • 最大采样率（实时）：80MS/s（4 通道以内）；40MS/s（5 通道及以上）
    • USB 3.0 连续流式采样：PicoScope 7 下 20MS/s（通道共享）；PicoSDK 下单通道最高 80MS/s、全通道合计 160MS/s
    • 存储深度：256MS（活动通道共享）
    • 时基范围：20ns/div至5000s/div
    • 时基精度：±20ppm（±5ppm/年 漂移）
    • 最大波形刷新率：10 万波形/秒（依 PC 而定）
    内置信号源
    • 类型：函数发生器 + 任意波形发生器
    • 分辨率：14 位（输出台阶约 300μV）
    软件与分析
    • 标配软件：PicoScope 7（Windows / macOS / Linux）
    • 串行解码：18 种常用协议
    • 自动测量：单次触发可对最多 100 万个波形周期做参数统计
    • 数学与频谱：数学通道、FFT 频谱、参考波形
    • 模板测试：Mask 限值测试与统计
    • 二次开发：PicoSDK（C 语言 DLL），直接控制硬件
    通用与环境
    • PC 接口：USB 3.0（USB-B）
    • 供电：由 USB 供电
    • 尺寸：190×170×40mm
    • 重量：小于 0.55kg
    • 保修：五年（标配）
    型号与选件
    • 4224A：2 通道 · 20MHz · 12 位
    • 4424A：4 通道 · 20MHz · 12 位
    • 4824A：8 通道 · 20MHz · 12 位（系列顶配）
    • IEPE 信号调理器：IEPE 加速度计、压力传感器、麦克风接入
    • USB-A / USB-C 至 USB-B 3.1 线缆：随箱 1.8m 各一条
    资源下载
    以上规格取自 Pico Technology 官网 PicoScope 4000A 系列规格页与数据手册（2026 年版）。
