Epiq Solutions

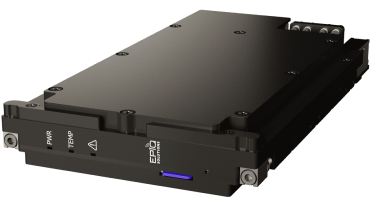

Sidekiq VPX400 3U VPX 四收四发软件无线电
70MHz至6GHz · 4收4发 · 450MHz带宽 · Kintex UltraScale
产品简介
VPX400 是这一代 Epiq 产品里少见的「收发全配」：4 收 4 发在单张 3U VPX 卡上，450MHz 带宽，接收侧每路带七组带通预选滤波器，收发合计可到 900MHz 总带宽。
40W 以内，比堆四张单通道卡省下的槽位和功耗都实在。
XCKU115 的 Kintex UltraScale 提供可编程逻辑余量，做波束形成或实时信道化时不必先担心资源不够。
对齐 SOSA，意味着换机箱时应用层可以不动。
单卡 4 收 4 发的 SOSA 对齐 3U VPX 收发模块，替代多卡堆叠。
核心参数
• 频率范围：1 MHz至6 GHz
• 最大瞬时带宽：450 MHz
• 最大接收通道：4
• 最大发射通道：4
• 无杂散动态范围 SFDR（典型）：75 dB
• 板载 CPU：Yes
• 功耗（典型）：40 W
• 重量：1.1 lb 0.5 kg
• 数据接口：Ethernet/ PCIe
功能特性
• 4 收 4 发单卡：一张 3U VPX 卡给出 8 个射频通道，省槽位省功耗。
• 450MHz 带宽/通道：收发合计可达 900MHz 总带宽。
• 七组接收预选滤波：每路接收七个带通滤波器，抑制带外强信号。
• Kintex UltraScale XCKU115：可编程逻辑余量充足，适合实时处理。
• 16bit ADC / 14bit DAC：接收 16 位、发射 14 位采样。
• SOSA 对齐：开放架构标准，兼容多平台。
• 40W 以内：相较多卡方案显著降低系统功耗。
应用场景
• 收发一体的 VPX 载荷：侦收与干扰在同一张卡上完成。
• 波束形成：四收四发支持收发都做阵列处理。
• 通信对抗：450MHz 带宽覆盖多数战术链路。
• 信号仿真与诱骗：4 发通道生成多路模拟信号。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
Sidekiq VPX400 3U VPX 四收四发软件无线电 详细指标
70MHz至6GHz · 4收4发 · 450MHz带宽 · Kintex UltraScale
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：1MHz至6GHz
• 产品类别：SOSA/ CMOSS
• 输出类型：Digital
• 调谐方式：2 Ch./ 4 Ch. Coherent
• 定时输入：10 MHz, PPS
射频
• 通道带宽：Up t o 200 MHz in 4 channel mode
• 最大瞬时带宽：450 MHz
• 最大接收通道：4
• 无杂散动态范围 SFDR（典型）：75 dB
发射
• 输出功率（典型）：Up t o +5 dBm MAX D/A SAMPLE RATE • 50 0
数字化

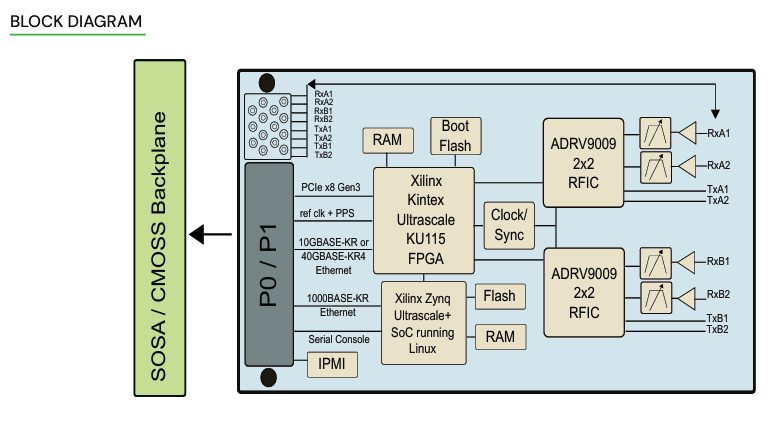

• FPGA：Clock/ Sync Flash RAM RAM Boot Flash IPMI Xilinx Zynq Ultrascale+ SoC running
• 板载存储：5 GB D DR4
接口与供电
• 功耗（典型）：Under 40W
• 数据接口：Ethernet/ PCIe
机械与环境
• 尺寸：17 8.6 mm x 99.8 mm x 23.6 mm (includes overhang for ejector)
• 重量：1. 1 lbs DIGITAL SPECIFICATIONS SYSTEM-ON-CHIP (SOC) • AM D®
资源下载
Epiq Solutions 官方数据手册与产品页
