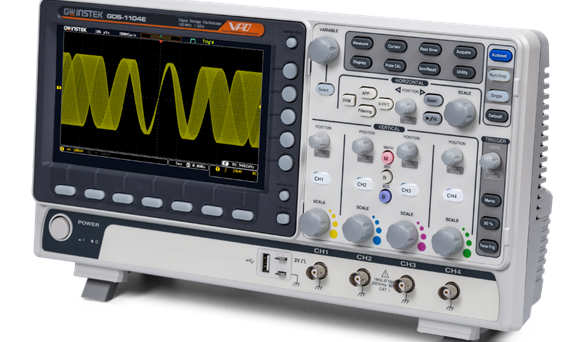

GDS-1000E 100MHz数字示波器 2通道
100MHz · 2 · 1GSa/s · 10 Mpts
产品简介
GDS-1000E系列数字存储示波器拥有100/150MHz带宽，2/4模拟输入通道。 以更强大的功能表现，让基础型数字示波器添加了更多样化的色彩，让初级使用者能奢华的享受量测所带来的乐趣以及价值，这正是固纬电子在量测产业的新使命。
每通道10M记录长度使得量测结果更加的细腻，让每-次的波形擷取都能抓住信号的细节。工程师往往在量测基础电子电路信号时，因为抓不到波形的细节而 苦恼，现在，GDS-1000E 系列示波器具备独立每通道10M之记录长度，让所有的量测细节都无所遁形。
GDS-1000E系列示波器拥有8"、800x480WVGA 液晶显示器，同时具备256色阶显示功能,在量测快速变化的模拟信号时,能更层次分明的展现波形的细节,另外， 高达100,000wfms/s的波形更新率，让工程师能更清楚的了解信号变化的层次， 轻松地找到瞬间信号变化问题之所在。1Mpts的FFT信号显示让示波器的频域显示功能变得更加细致，工程师能够清楚地观察到频域信号的分布细节，流畅且快速的响应更能凸显信号问题之所在，强大的FFT功能仿佛在示波器上就能实现高效能之频谱分析量测，对于科技业以及教育界来说确实是一量测利器。
GDS-1000E系列示波器针对垂直电压位置调整、水平时间位置调整以及触发准位调整提供了- -键归零的功能设置。当工程师在做负载的波形调整以及观测时，常 常需要使用各种项目的归零来重新量测或调整波形,甚至需要重新设置触发准位， 所以一键归零的功能可以节省工程师在长时间调整旋钮所耗费的时间。
核心参数
• 型号：GDS-1102E / GDS-1104E / GDS-1152E
• 带宽：100MHz / 150MHz
• 采样率：1GSa/s
• 存储深度：每通道10M
• 通道数：2 / 4
• 标配接口：USB / USB/LAN
• 输入耦合：AC, DC, GND
• 输入阻抗：约1MΩ// 16pF
• 直流增益准确度：2mV~10V/格: ±3% ; 1mV/格: ±5%
• 极性：正向 & 反向
产品特性
• GDS-1000E系列示波器针对垂直电压位置调整、水平时间位置调整以及触发准位调整提供了- -键归零的功能设置
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• 型号 GDS-1102E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
• 型号 GDS-1104E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-1152E · 带宽 150MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GDS-1000E 详细指标页。
onetest仪器资源库 · 固纬电子 GDS-1000E 100MHz数字示波器 2通道
固纬 GW Instek
GDS-1000E系列 详细指标
100MHz，2/4通道；150MHz,2通道
GDS-1000E系列数字存储示波器拥有100/150MHz带宽，2/4模拟输入通道。 以更强大的功能表现，让基础型数字示波器添加了更多样化的色彩，让初级使用者能奢华的享受量测所带来的乐趣以及价值，这正是固纬电子在量测产业的新使命。
每通道10M记录长度使得量测结果更加的细腻，让每-次的波形擷取都能抓住信号的细节。工程师往往在量测基础电子电路信号时，因为抓不到波形的细节而 苦恼，现在，GDS-1000E 系列示波器具备独立每通道10M之记录长度，让所有的量测细节都无所遁形。
主要规格
• 通道数：带宽(-3dB), 上升时间, 带宽限制
• 2 + Ext：DC~100MHz (-3dB), 3.5ns, 20MHz
• 4：DC~100MHz (-3dB), 3.5ns, 20MHz
• 2 + Ext：DC~150MHz (-3dB), 2.3ns, 20MHz
规格
• 垂直分辨率：8 bit :1mV~10V/格
• 输入耦合：AC, DC, GND
• 输入阻抗：约1MΩ// 16pF
• 直流增益准确度：2mV~10V/格: ±3% ; 1mV/格: ±5%
• 极性：正向 & 反向
• 最大输入电压：300Vrms, CAT I
• 偏移位置范围：1mV/格 : ±1.25V
• 2mV/格 ~ 100mV/格 : ±2.5V
• 200mV/格 ~ 10V/格 : ±125V
• 波形讯号处理：+, -, ×, ÷, FFT, 用户自定义义运算, 数字滤波器
• FFT: 1M点FFT
• FFT垂直刻度提供: Linear RMS 或 dBV RMS
• FFT窗口类型: Rectangular, Hamming, Hanning, 或 Blackman
• 来源：CH1, CH2, CH3*, CH4*, Line, EXT**
• *仅4通道机种 ; **仅2通道机种
• 触发模式：自动 (100 ms/div以下文件位支持滚动模式), 一般, 单次
• 触发类型：边沿, 脉波宽度, 视频, 矮波, 上升 & 下降沿, 超时, 交替,
• 事件延迟(1~65535事件可选), 时间延迟(4ns~10s可选)
• 闭锁范围：4ns ~ 10s
• 耦合：AC, DC, LF rej., Hf rej., Noise rej.
• 灵敏度：1格
• 范围：±15V
• 灵敏度：DC ~ 100MHz 约100mV
• 输入阻抗：1MΩ±3%~16pF
• 时基范围：5ns/格 ~ 100s/格 (1-2-5 顺序)
• 滚顿：100ms/格 ~ 100s/格
• 前置触发：最大10格
• 后置触发：最大2,000,000格
• 时基准确率：在任何 ≥ 1 ms的间隔中为±50 ppm
• 实时取样率：最大1GSa/s
• 内存长度：每通道最大10Mpts
• 获取模式：一般, 平均, 峰值检测, 单次
• 峰值检测：2ns (典型值)
• 平均：2 ~ 256可选
• X-轴输入：通道1; 信道3* (*仅4通道机种)
• Y-轴输入：通道2; 信道4* (*仅4通道机种)
• 相位移：100kHz时±3°
• 游标测量：可量测: 幅度, 时间, 门控 ; 光标间电压差( ΔV) ; 光标间时间差( ΔT)
• 单位: 秒(s), 频率(1/s), 相位(degree), 比例(%)
• 自动量测：36组: Pk-Pk, Max, Min, Amplitude, High, Low,
• Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,
• ROVShoot, FOVShoot, RPREShoot, FPREShoot,
• Frequency, Period, RiseTime, FallTime,
• +Width, -Width, Duty Cycle, +Pulses, -Pulses,+Edges, -Edges,
• FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
• 自动计数：6位数, 测试范围由2Hz至额定带宽
• 自动设置：单一按键自动设置所有信道的垂直, 水平以及触发系统, 具有撤销自动设置功能
• 储存设定：20组
• 储存波形：24组
• TFT LCD 类型：8" TFT WVGA 彩色显示
• 显示分辨率：800水平× 480垂直 像素 (WVGA)
• 补点：Sin(x)/x
• 波形显示：点, 向量, 可调余晖(16ms~4s), 无限
• 波形更新率：最快100,000 波形/每秒
• 显示格式：8 x 10格
• 显示模式：YT, XY
• USB接口：USB 2.0 High-speed host port x1,
• USB 2.0 High-speed device port x1
• 以太网络端口(LAN)：RJ-45连接器, 10/100Mbps with HP Auto-MDIX
• (仅GDS-1104E)
• Go-NoGo BNC：最大5V/10mA, TTL集极开路输出
• 安全锁孔：机器背面提供标准Kensington安全插槽
• 多国语言选单：提供
• 操作环境：温度: 0°C ～ 50°C.
• 于40°C相对湿度 ≤80% 或 于41°C ~ 50°C相对湿度≤ 45%
• 在线帮助：支援
• 尺寸：380mm x 208mm x 127.3mm
• 重量：约2.8公斤
型号与订购信息
• 型号 GDS-1102E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
• 型号 GDS-1104E · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-1152E · 带宽 150MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/303），指标适用条件以原厂手册为准。
