固纬电子 · GW Instek

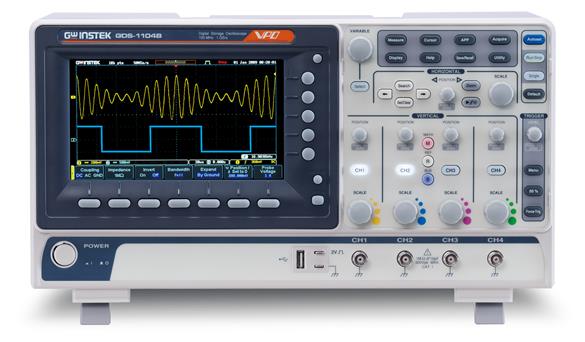

GDS-1000B 100MHz数字示波器 2通道
100MHz · 2 · 1GSa/s · 10 Mpts
产品简介
轻巧的机身拥有强大的实力，GDS-1000B系列示波器最高提供200MHz带宽，每通道10M记录长度，波形更新率高达每秒11万次，FFT频谱分析高达100万点。这些强大的功能聚集在1000系列示波器上，使得GDS-1000B拥有不凡的波形抓取、显示、分析等能力，为基础测量提供强有力的支持！
GDS-1000B系列示波器虽然在市场上属于通用基础型示波器， 但它却具备了高达每秒110,000次的波形更新率，使用者可以输入一个快速的调频载波信号如图所示，通常在传统的数字示波器下量测此信号会出现不流畅的暂留现象，无法清楚地呈现调频信号的调制变化过程。然而在GDS-1000B示波器上则无此问题发生，它不仅可流畅地呈现波形调制的变化以外，亦可层次分明地显示变化的细节。工程师在量测不可预测且瞬息万变的信号之下，亦能够轻松地掌握电路的问题所在。
GDS-1000B系列示波器在波形显示技术上可呈现256色阶之显示技术。在信号多样化的量测世界中更能勾勒出丰富的层次变化，彷彿将模拟示波器的显示能力再度表现出来。当输入一个多层次变化的影像信号时，具备256色阶显示的GDS-1000B示波器能够将丛发信号明确地表现出来，且能够以256色阶之变化呈现亮度的层次细节，使得枯燥无味的单色波形注入了丰富的生命力，这正是GDS-1000B在通用型示波器舞台当中所带来之无限的量测魅力。
GDS-1000B示波器每通道独立10M的记忆长度，在进行基础量测的应用时就能轻而易举地掌握波形的细节，当使用者输入长串序列的正弦波信号时，GDS-1000B示波器将波形放大至20ns/div时，正弦波的细节依然可清楚地显现。
核心参数
• 型号：GDS-1102B / GDS-1104B / GDS-1202B
• 带宽：100MHz / 200MHz
• 采样率：1GSa/s
• 存储深度：每通道10M
• 通道数：2 / 4
• 标配接口：USB / USB/LAN
• 垂直分辨率：8 bit: 1mV~10V
• 输入耦合：AC, DC, GND
• 输入阻抗：1MΩ// 约16pF
• 直流精确度：±3%
产品特性
• 这些强大的功能聚集在1000系列示波器上，使得GDS-1000B拥有不凡的波形抓取、显示、分析等能力，为基础测量提供强有力的支持！
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• 型号 GDS-1102B · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
• 型号 GDS-1104B · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-1202B · 带宽 200MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GDS-1000B 详细指标页。
onetest仪器资源库 · 固纬电子 GDS-1000B 100MHz数字示波器 2通道
固纬 GW Instek
GDS-1000B系列 详细指标
200MHz/100MHz 两种带宽选择
轻巧的机身拥有强大的实力，GDS-1000B系列示波器最高提供200MHz带宽，每通道10M记录长度，波形更新率高达每秒11万次，FFT频谱分析高达100万点。这些强大的功能聚集在1000系列示波器上，使得GDS-1000B拥有不凡的波形抓取、显示、分析等能力，为基础测量提供强有力的支持！
GDS-1000B系列示波器虽然在市场上属于通用基础型示波器， 但它却具备了高达每秒110,000次的波形更新率，使用者可以输入一个快速的调频载波信号如图所示，通常在传统的数字示波器下量测此信号会出现不流畅的暂留现象，无法清楚地呈现调频信号的调制变化过程。然而在GDS-1000B示波器上则无此问题发生，它不仅可流畅地呈现波形调制的变化以外，亦可层次分明地显示变化的细节。工程师在量测不可预测且瞬息万变的信号之下，亦能够轻松地掌握电路的问题所在。
详细规格
• GDS-1102B：GDS-1104B
垂直系统
• 2通道+1外部触发通道：4通道
• 指标：DC~100MHz (-3dB)
• 指标：3.5ns
• 指标：20MHz
• 垂直分辨率：8 bit: 1mV~10V
• 输入耦合：AC, DC, GND
• 输入阻抗：1MΩ// 约16pF
• 直流精确度：±3%
• 极性：正向 &反向
• 最大输入电压：300V (DC+AC Peak), CAT I
• 偏移范围：1mV/div : ±1.25V；2mV/div ~ 100mV/div : ±2.5V；200mV/div ~ 10V/div : ±125V
• 波形信号处理：‘+, -, ×, ÷, FFT, FFTrms , 用户自定义 FFT: 1MPTS点分辨率.FFT垂直刻度提供Linear RMS 或 dBV RMS.FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.
触发系统
• 来源：CH1 ,CH2, CH3*,CH4*,Line, EXT** （*仅适合四通道机种，**仅适合双通道机种）
• 触发模式：自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件),时间延迟(可选择4ns~10s时间), 总线
• 触发延迟时间：4ns ~ 10s
• 耦合选项：AC,DC,LF rej. ,HF rej. ,Noise rej.
• 灵敏度：1 div
外部触发
• 范围：±15V
• 灵敏度：DC ~ 100MHz 约100mV；100MHz~200MHz约150mV
• 输入阻抗：1MΩ±3%// 16pF
水平系统
• 范围：5ns/div ~ 100s/div (1-2-5步进)滚动模式: 100ms/div ~ 100s/div
• 前置触发：最大10 div
• 后置触发：最大2,000,000 div
• 精确度：在任何 ≥ 1 ms 的间格中为±50 ppm
采样系统
• 实时取样率：最大1GSa/s
• 记录长度：每通道最大10Mpts
• 获取模式：一般, 平均, 峰值检测, 单次
• 峰值侦测：2ns (典型值)
• 平均模式：可选则2至256次
X-Y 模式
• X 轴输入：通道 1;通道3* (*仅适用于四通道机种）
• Y 轴输入：通道 2;通道4* (*仅适用于四通道机种）
• 相位移：100kHz 时±3°
光标&量测系统
• 游标：可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%)
• 自动量测：36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, '+Width,-Width,Duty Cycle,+Pulses,-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
• 自动计数：6 位计数器,范围由2Hz至额定带宽
控制面板功能
• 自动设定：单一按键自动设定所有信道的垂直、水平及触发系统
• 储存设定：20组
• 储存波形：24组
显示系统
• 显示器：7" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA)
• 插补点方式：Sin(x)/x
• 波形显示方式：点, 向量, 可调余晖 (16ms~4s), 无限余晖
• 波形更新率：最快每秒 110,000次波形更新
• 显示模式：YT ; XY
• 显示网格线：8 x 10 格

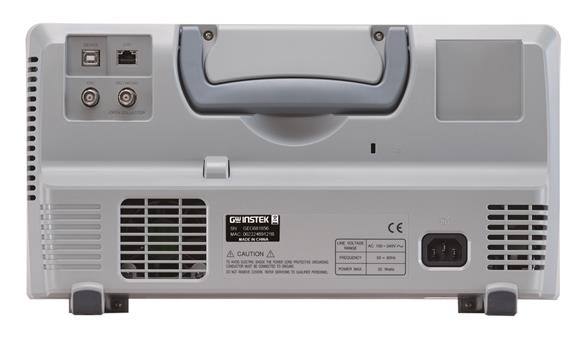

接口
• USB Port：USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
• 以太网络：RJ-45 接口, 10/100Mbps with HP Auto-MDIX（仅适用于GDS-1074B,GDS-1104B)
• Go-NoGo BNC：最大5V /10mA TTL 开集极输出
• 安全锁孔：机器背面提供标准Kensington安全插槽
电源&其他
• 线性电压范围：交流 100V~240V ,50Hz~63Hz 自动选取,消耗功率：30W
• 多国语言：提供
• 联机帮助：提供
• 操作环境：温度：0℃~50℃；相对湿度：≤80%（0℃~40℃);≤45%(41℃~50℃）
• 尺寸及重量：380(W) X 208(H) X127.3(D) mm, 约2.8kg
• 所有规格保证要求GDS-1000B系列示波器开机30分钟后，环境温度+20℃~+30℃。
型号与订购信息
• 型号 GDS-1102B · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
• 型号 GDS-1104B · 带宽 100MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 4 · 标配接口 USB/LAN
• 型号 GDS-1202B · 带宽 200MHz · 采样率 1GSa/s · 存储深度 每通道10M · 通道数 2 · 标配接口 USB
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/151），指标适用条件以原厂手册为准。
