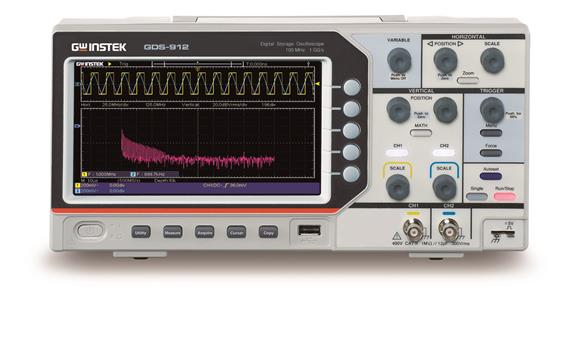

GDS-900 ≤100MHz数字示波器 2通道
≤100MHz · 2 · 1GS/s至2.5GS/s · 20 Mpts
产品简介
全新的 GDS-900 系列数字存储示波器为双通道机型，带宽为100 MHz，实时采样率达1GSa/s。它以更强大的性能拓展了经济型示波器的应用场景，让入门用户轻松驾驭测量任务,体验科技带来的便捷与价值,感受到专业测量工具带来的非凡价值。
还在为测量时丢失波形细节而烦恼?GDS-900 系列示波器的 20M 每通道记录长度，让信号细节无所遁形。工程师在进行基础电子电路测量时，不再因波形细节丢失而困扰。此外,GDS-900 系列提供 30 种测量参数,配备2 Hz~100 MHz 的硬件频率计数器。
GDS-900 系列示波器拥有 7"TFT LCD 彩色显示、800x480 液晶显示器，同时具备256 色阶显示功能，在测量快速变化的模拟信号时，能更层次分明地展现波形的细节。GDS-900 系列示波器贴心设计一键归零功能，轻松实现垂直电压、水平时间及触发准位的快速复位。工程师在长时间观测负载波形时,无需再为繁琐的参数调整而分心,专注核心测量任务。

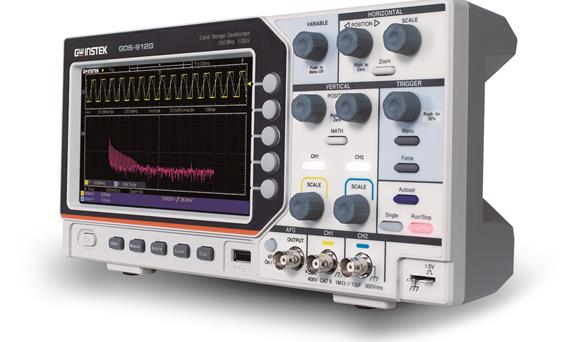

GDS-912G 配备 25 MHz 信号发生器。支持正弦波、方波、斜波、脉冲波和 16 种内置任意波形。幅度 5 mVpp~3 Vpp,采样率 125 MSa/s,8 kpts 任意波长度。用户可直接在单台示波器上实现简单的测试,实验教学时,学生可快速上手,缩短实验时间。
核心参数
• GDS-912：GDS-912G
• 特性：100 MHz带宽,2 通道机种
• 特性：1 GSa/s的实时采样率
• 特性：每通道最大20 M存储深度
• 特性：7" TFT LCD显示屏
• 特性：双显示视窗放大功能
• 特性：X-Y显示模式
• 特性：支持+，-,x,÷,FFT运算
• 特性：提供 30 多种测量功能
产品特性
• 触发模式：触发类型
• 获取模式：峰值侦测
• 采样率：垂直分辨率
• 垂直分辨率：最大频率
• 此外,GDS-900 系列提供 30 种测量参数,配备2 Hz~100 MHz 的硬件频率计数器
• GDS-912G 配备 25 MHz 信号发生器
• 支持正弦波、方波、斜波、脉冲波和 16 种内置任意波形
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• GDS-900
• GDS-912/GDS
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GDS-900 详细指标页。
onetest仪器资源库 · 固纬电子 GDS-900 ≤100MHz数字示波器 2通道
固纬 GW Instek
GDS-900 详细指标
100 MHz带宽,2 通道机种
全新的 GDS-900 系列数字存储示波器为双通道机型，带宽为100 MHz，实时采样率达1GSa/s。它以更强大的性能拓展了经济型示波器的应用场景，让入门用户轻松驾驭测量任务,体验科技带来的便捷与价值,感受到专业测量工具带来的非凡价值。
还在为测量时丢失波形细节而烦恼?GDS-900 系列示波器的 20M 每通道记录长度，让信号细节无所遁形。工程师在进行基础电子电路测量时，不再因波形细节丢失而困扰。此外,GDS-900 系列提供 30 种测量参数,配备2 Hz~100 MHz 的硬件频率计数器。
主要规格
• GDS-912：GDS-912G
• 2通道
100 MHz
3.5 ns
20 MHz：2通道 100 MHz 3.5ns 20 MHz
• 8 bits:2 mV/div to 10V/div AC,DC,GND 1MΩ±2%,与12 pF±5 pF并联 ±3% 正向&反向 300Vrms(DC+AC,Peak to Peak) ±1V(2 mV/div-100 mV/div) ±60V(200 mV/div-10V/di) 十，一，×,÷, FFT
• 来源
触发模式
触发类型
触发抑制
耦合选项
灵敏度：CH1,CH2 自动、正常、单次 Edge,Video(NTSC、PAL、SECAM),ALT 100 ns to 10 s AC,DC 1 div
• 时基范围
前置触发
后置触发
时基精度
实时采样率
记录长度
获取模式
峰值侦测
平均次数：2ns/div to 1000 s/div(按1～2～5进制方式步进) Max.Record Length Record Length/2 ±100 ppm 最大1 GS/s(单通道)* 最大20 Mpts 正常、平均、峰值侦测、单次 2.5 ns(典型值) 4,16,64,128可选
• X-轴输入
Y-轴输入
相位移：CH1 CH2 ±3 degrees
• 光标
自动测量：△V and △T between cursors,auto cursor Period,Frequency,Mean,PK-PK,RMS,Max,Min,Top,Base,Amplitude,Overshoot,Preshoot,Rise Time, Fall Time,+PulseWidth,-PulseWidth,+Duty Cycle,-Duty Cycle,Delay A→B(Rising),Delay A→B(Falling), Cycle RMS,Cursor RMS,Screen Duty,Phase,+PulseCount,-PulseCount,RiseEdgeCnt,FallEdgeCnt, Area,and Cycle Area.
• 自动计数
自动设定
储存设定
储存波形：available 单按钮，自动设置所有通道的垂直、水平和触发系统。自动设置可以取消 8 set 16 waveforms
• 显示器
插补点方式
波形显示方式
显示模式
显示网格线：7"TFT LCD彩色显示，800水平×480垂直(WVGA) Sin(x)/× 点，向量，可调余晖(1 s、2s、5 s),无限余晖 Y-T and X-Y 8×15格
• USB接口：USB 2.0 Host/Device
• 多国语言
功耗
尺寸及重量：提供 约16W 301 mm×152 mm×70 mm,约1.1 kg
• 通道
采样率
垂直分辨率
最大频率
波形
内建ARB波形
输出范围
输出分辨率
输出精度
偏移范围
偏移分辨率：1 125 MSa/s 14 bit 25 MHz Sine wave,square wave,ramp wave,pulse wave,arbitrary wave Sinc,exponential rise,exponential decline,Gaussian more than 16 kinds 0.05 V peak to peak to 3 V peak to peak (50 Ω) 1mV ±(1%of setting+1mVpp)典型值；1 kHz sine 0V偏移 ±(3V-amplitude Vpp/2) ±(1 %of |setting|+1mV+amplitude Vpp*0.5 %)
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/1355），指标适用条件以原厂手册为准。
