固纬电子 · GW Instek
MDO-2000A 100MHz混合域示波器 2通道
100MHz · 2 · 1GS/s至2.5GS/s · 1 Mpts
产品简介
MDO-2000A系列是一款多功能混合域数字示波器。全机种带宽范围包括300MHz,200MHz,100MHz。实时采样率 2GSa/s，储存深度20M/ch。 该系列包括MDO-2000A和MDO-2000AG两个机种，全系标配频谱分析仪的功能。MDO-2000AG另外提供一个双信道25MHz任意波信号发生器，并提供频率响应分析（FRA）功能。
MDO-2000A系列示波器提供38项自动测量参数可选择，实现多种专属量测功能。另外提供波形运算功能，基本数学运算：加、减、乘、除、FFT，以及高级数学运算，提供15种高级函数运算（Intg、Diff、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan），提供函数/变量/数值/运算符/测量值等为基础的用户自定义数学函数公式（多达60种用户自定义波形函数参数设定）。
FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.
边沿，脉冲宽度（毛刺），视频，矮波(Runt)，上升和下降（斜率），交替，超時，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线
核心参数
• 型号：MDO-2102A / MDO-2202A / MDO-2302A / MDO-2102AG / MDO-2202AG
• 带宽：100MHz / 200MHz / 300MHz
• 频谱分析仪：√
• 频率响应分析：× / √
• 信号发生器：× / √
• 标配接口：USB/LAN
• 分辨率：8 bit
• 输入耦合：AC, DC, GND
• 输入阻抗：约1MΩ// 16pF
• DC增益精度：±(3%)when 2mV/div or greater is selected
产品特性
• MDO-2000AG另外提供一个双信道25MHz任意波信号发生器，并提供频率响应分析（FRA）功能
• MDO-2000A系列示波器提供38项自动测量参数可选择，实现多种专属量测功能
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• 型号 MDO-2102A · 带宽 100MHz · 频谱分析仪 √ · 频率响应分析 × · 信号发生器 × · 标配接口 USB/LAN
• 型号 MDO-2202A · 带宽 200MHz · 频谱分析仪 √ · 频率响应分析 × · 信号发生器 × · 标配接口 USB/LAN
• 型号 MDO-2302A · 带宽 300MHz · 频谱分析仪 √ · 频率响应分析 × · 信号发生器 × · 标配接口 USB/LAN
• 型号 MDO-2102AG · 带宽 100MHz · 频谱分析仪 √ · 频率响应分析 √ · 信号发生器 √ · 标配接口 USB/LAN
• 型号 MDO-2202AG · 带宽 200MHz · 频谱分析仪 √ · 频率响应分析 √ · 信号发生器 √ · 标配接口 USB/LAN
• 型号 MDO-2302AG · 带宽 300MHz · 频谱分析仪 √ · 频率响应分析 √ · 信号发生器 √ · 标配接口 USB/LAN
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MDO-2000A 详细指标页。
onetest仪器资源库 · 固纬电子 MDO-2000A 100MHz混合域示波器 2通道
固纬 GW Instek
MDO-2000A系列 详细指标
300/200/100MHz带宽，2通道
MDO-2000A系列是一款多功能混合域数字示波器。全机种带宽范围包括300MHz,200MHz,100MHz。实时采样率 2GSa/s，储存深度20M/ch。 该系列包括MDO-2000A和MDO-2000AG两个机种，全系标配频谱分析仪的功能。MDO-2000AG另外提供一个双信道25MHz任意波信号发生器，并提供频率响应分析（FRA）功能。
MDO-2000A系列示波器提供38项自动测量参数可选择，实现多种专属量测功能。另外提供波形运算功能，基本数学运算：加、减、乘、除、FFT，以及高级数学运算，提供15种高级函数运算（Intg、Diff、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan），提供函数/变量/数值/运算符/测量值等为基础的用户自定义数学函数公式（多达60种用户自定义波形函数参数设定）。
主要规格
• MDO-2000A系列规格
• MDO-2202AG：MDO-2302AG
• 指标：2ch+Ext
• DC~200MHz：DC~300MHz
• 1.75ns：1.17ns
• 20M/100MHz：20M/100MHz/200MHz
垂直灵敏度
• 分辨率：8 bit
• 1mV~10V/div
• 输入耦合：AC, DC, GND
• 输入阻抗：约1MΩ// 16pF
• DC增益精度：±(3%)when 2mV/div or greater is selected
• ±(5%)when 1mV/div is selected;
• 极性：Normal & Invert
• 最大输入电压：300Vrms, CAT I
• 偏移位置范围：1mV/div ~ 20mV/div : ±0.5V
• 50mV/div ~ 200mV/div : ±5V
• 500mV/div ~ 2V/div : ±25V
• 5V~10V/div : ±250V
• 波形信号处理：+, -, ×, ÷, FFT, User Defined Expression.
• FFT:1Mpts
• FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.
触发
• 触发源：CH1 ,CH2, Line, EXT
• 触发模式：自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列
• 触发类型：边沿，脉冲宽度（毛刺），视频，矮波(Runt)，上升和下降（斜率），交替，超時，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线
• 释放范围：4ns~10s
• 耦合：AC,DC,LFrej. ,HFrej. ,Noiserej.
• 灵敏度：1div
外部触发
• 范围：±15V
• 灵敏度：DC ~ 100MHz 约. 100mV
• 100MHz ~ 300MHz 约. 150mV
• 输入阻抗：1MΩ±3%~16pF
水平
• 时基范围：1ns/div ~ 100s/div (1-2-5 increments)
• ROLL: 100ms/div ~ 100s/div
• 预触发：最大10 div
• 后触发：最大2,000,000 div
• 时基精度：±50 ppm over any ≥ 1 ms时间间隔
• 实时采样率：最大 2GSa/s
• 记录长度：每通道 20M pts
• 采集模式：正常, 平均, 峰值检测, 单次
• 峰值侦测：2ns (典型值)
• 平均值：从2 到 256可选
X-Y 模式
• X-轴输入：通道1
• Y-轴输入：通道2
• 相移：±3° at 100kHz
光标和测量
• 光标：幅度，时间，门控;单位：秒，Hz（1 / s），相位（度），定量（％）
• 自动测量：38组：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面积，周期面积，ROVShoot，FOVShoot，RPREShoot，FPREShoot，频率，周期，上升时间，宽度，占空比，+脉冲， - 脉冲，+边缘， -边缘，％闪烁，闪烁Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位
控制面板功能
• 自动计数器：6 位,范围从最小2Hz到额定带宽
• 自动设置：单按钮，自动设置垂直，水平和触发系统的所有通道，具有撤消自动设置
• 保存设置：20 组
• 保存波形：24 组
显示
• TFT LCD 类型：8" TFT LCD WVGA 彩色显示
• 显示分辨率：800 水平× 480 垂直像素(WVGA)
• 插值：Sin(x)/x
• 波形显示：点，向量，可调余辉（16ms〜4s），无限余辉
• 波形更新率：最大600,000次/秒（分段模式），最大120,000次/秒（正常模式）
• 显示刻度：8 x 10 div
• 显示模式：YT ;XY

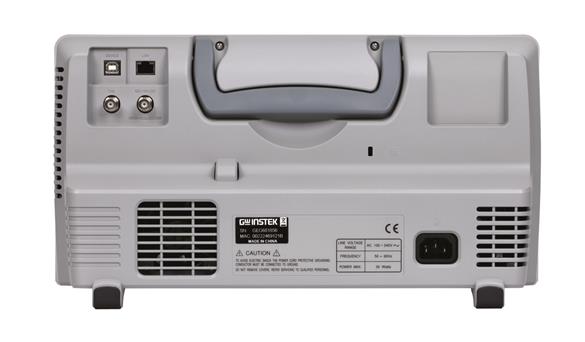

接口
• USB 端口：USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1
• 以太网(LAN)端口：RJ-45 连接器, 10/100Mbps with HP Auto-MDIX
• Go-NoGo BNC：5V Max/10mA TTL 集电极开路输出
• Kensington Style Lock：后面板安全插槽连接到 standard Kensington-style lock.
频谱分析仪规格
• 频率范围：DC~1GHz (额定带宽~1GHz为非校准状态)
• 扫宽：1kHz~1GHz(Max.)
• 分辨率带宽：1Hz ~ 1MHz(Max.)
• 参考级别：-50 dBm to +40dBm in steps of 5dBm
• 垂直单位：dBV RMS; Linear RMS; dBm
• 垂直位置：-12divs to +12divs
• 垂直刻度：1dB/div to 20dB/div in a 1-2-5 Sequence
• 显示平均噪音水平：1V/div < -50dBm, Avg : 16
• 100mV/div < -70dBm, Avg : 16
• 10mV/div < -90dBm, Avg : 16
• 旁生噪声响应：2nd 谐波失真< 40dBc
• 3rd 谐波失真< 45dBc
• 频域跟踪类型：Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
• 检测方法：Sample ; +Peak ; -Peak ; Average
• FFT窗口：FFT Factor :
• Hanning 1.44
• Rectangular 0.89
• Hamming 1.30
• Blackman 1.68
• 任意信号发生器（AWG）规格（仅MDO-2000AG系列提供）
• 通道：2
• 采样率：200 Msa/s
• 垂直分辨率：14 bits
• 最大频率：25 MHz
• 波形：Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac, ARB
• 输出范围：20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
• 输出分辨率：1mV
• 输出精度：2% (1 kHz)
• 偏移范围：±2.5 V, HighZ;±1.25 V, 50 Ω
• 偏移分辨率：1mV
• 频率范围：100mHz to 25MHz
• 平整度：±0.5 dB
• 谐波失真：-40 dBc
• 失真 (非谐波)：-40 dBc
• 总谐波失真：1%
• S/N Ratio：40 dB
• 频率范围：100 mHz to 15MHz
• 上升/下降时间：<15ns
• 过激：<3%
• 占空比：方波:50%;脉冲波:0.4%~99.6%
• 最小脉冲宽度：30 ns
• 抖动：500 ps
• 频率范围：100mHz~1MHz
• 线性度：1%
• 对称性：0 to 100%
• 频率响应分析功能FRA（仅MDO-2000AG系列提供）
• 动态范围：> 80 dB (typical)
• 输入与输出通道：Channel 1 or 2
• 频率范围：20 Hz to 25 MHz
• 测试点数：10 to 90 points per decade
• 测试电压幅值：20 mVpp to 5 Vpp into High-Z ;Fixed test amplitude or custom amplitude for each decade
• 检测结果：Logarithmic overlaid gain and phase plot
• 手动测量：Two pairs of tracking gain and phase markers
• 测试绘图：Auto-scaled during test
其他功能
• 多国语言菜单：可用
• 操作环境：温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45%
• 在线帮助：Available
• 时钟：Time and Date ,Provide the Date/Time for saved data
• 尺寸：384mm * 208mm * 127.3mm
• 重量：3kg
型号与订购信息
• 型号 MDO-2102A · 带宽 100MHz · 频谱分析仪 √ · 频率响应分析 × · 信号发生器 × · 标配接口 USB/LAN
• 型号 MDO-2202A · 带宽 200MHz · 频谱分析仪 √ · 频率响应分析 × · 信号发生器 × · 标配接口 USB/LAN
• 型号 MDO-2302A · 带宽 300MHz · 频谱分析仪 √ · 频率响应分析 × · 信号发生器 × · 标配接口 USB/LAN
• 型号 MDO-2102AG · 带宽 100MHz · 频谱分析仪 √ · 频率响应分析 √ · 信号发生器 √ · 标配接口 USB/LAN
• 型号 MDO-2202AG · 带宽 200MHz · 频谱分析仪 √ · 频率响应分析 √ · 信号发生器 √ · 标配接口 USB/LAN
• 型号 MDO-2302AG · 带宽 300MHz · 频谱分析仪 √ · 频率响应分析 √ · 信号发生器 √ · 标配接口 USB/LAN
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/304），指标适用条件以原厂手册为准。
